【机械行业标准(JB)】 锰铜精密电阻合金

[CS 31. 30: 77. 120

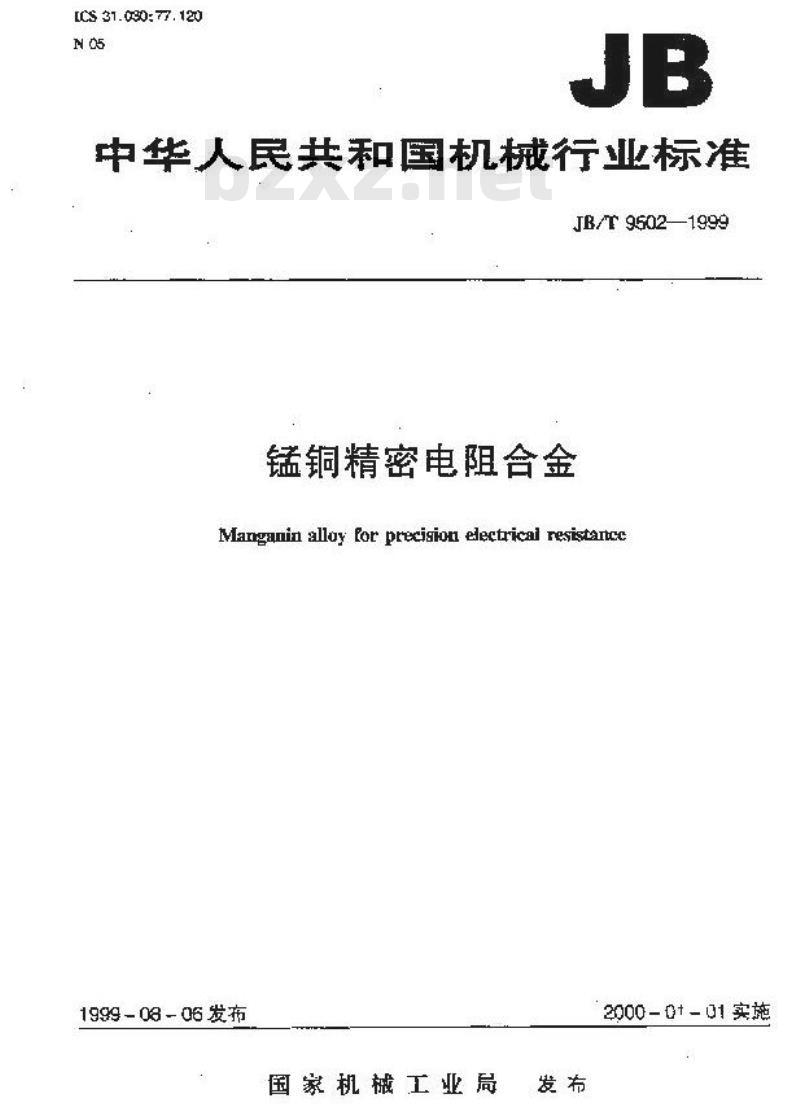

中华人民共和国机械行业标准
JB/T 9602—1999
锰铜精密电阻合金
Manganin alloy lor precision edectrical resistartce1999-03-06发布
国家机械工业局
2000-0t -01实施
JB/T 96021S99

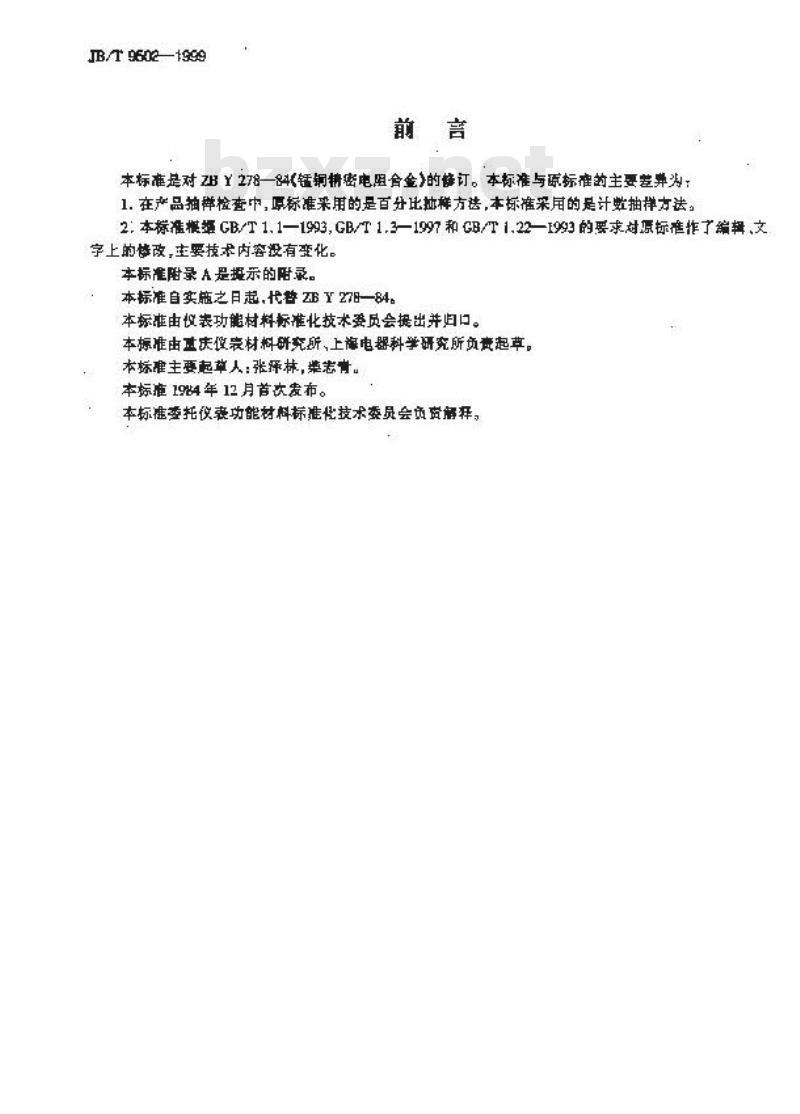

本标准是对ZBY278—84(锰铜精密电阻合金>的情订。本标准与原标准的主要差押为：1.在产品抽举检变中，原标准采用的是百分比拉样方法，本标谁采用的是计数抽拌支法，2.本标准糖率GB/T1.1—1993GB/T1.3—1997和GB/T1.22—1993的要求对原标准作了编辑，文字上的燃改，主要技术内容没有变化。本标准附录A是摄示的附录。
本标准自实施之日起，代替ZB1278—84。本标准由收表功能材料标准化技术委员会提出并归口。本标准由重庆俊衰材料研究所、上海电器科学研究所负责起草。本标难主要起草人：张泽林，荣志青本标准1984年12月首交麦布。
本标推委托仪表功能材料标准化技求委员会负资解挥，范菌
中华人民共和国机械行业标准
锰铜精密电阻合金
MLunganin alluy for prciyion electricad resistanceJB/T 95021999
本调准适用于制造各种标维电阻器，高情密仪器仪表电限元件的冠银电医金的误战及片。2引用准
下到标座点包食的条文，通过在牛标准出引再面持感为本标消的条文，李标谁出意时，所示版车共装心家，商有标追会限够订，伪同卡标造节各方应探讨独用下刻标考最标版本部可能性。GB/T238—1987金需材料控力试验方法CB/T2528—1987医批撤变计数推样程序及拍弹表（活用三续批的检查？CDT2329--1957周期检查计数推伴租序总持样表：适月于生产让过稳定些的登变）GB/T6146—1995靖密电阻合金电阻率测试方法GB/T5:47—1985精座电阻合金热电实势率测试方法666:48—1905精登电租合金电组温度系数测试方法用118.3---1993仅表材格术语目阻材析JB.[9493.1-9493.7—1995链洞常康新电限合金化学分析为法3
JE.T 6319.3定义术语适用于本标滤品种牌号交规格
4.1产品名你及代导如表1所示：装
4.2产品就格
品代号
载对只现格，每米标东电阻，年米标称质量如表2需示，片村的尺下规格如表3时示家局19
200001实范
惊解值
D, 056
0. 000804
0. 003959
JB/T 8502~1959
± 10%
每米标款重量
e, 03424
± G. 020
( 1:8)免费标准下载网bzxz
IB/T 9502—1999
我2（充）
标你法
± 11. 1321
± 0. 050
.！28
母市际陈意了
宽区无海
4.3产品标记
产品标记披下列蒂式表示：
GT [2X - ——400. 08
6技术恶求
5.1音金化学成分如表4所示。
产品名称
8/T 8602--1999
JB/T 9502 — 1999
注：若能满足本标准的技术要求，化学吨分允许有变动。表匠质量
标年单
标施编号
产品折弃尺寸
产品代号
主安化学成分（黄工）
11 - I3
合金线、斯的表面应平整，光洁，无抽污.元折叠，无裂纹，无毛刺及克层，允许有不超过尺寸允差的细小划痕和不影明使而的氧化色。5.3尺寸
5.3.1战树直径应符表2的规定，材的圆度虚不超过处差的1.2。5.3.2片材的尺寸应符合表3的定。只材逆的罐刀变的度每米长应不大于10mm，井限于单询6.4绅长率
线材的伸长率应不小亍表5的规定，表5
≥ 0. 05~0. 10
>(. ~ 0. 50
5.4.2厚题大于心5的片材的伸长单度不小于15%，5.5每米电阻值
5.5.1践材每米电阻值应符合表2的现定5.5.2间：轴线材的每来电阻值的均句性应不超过59，5.6电阳率
伸长率（L。=200mm）
银合金在20℃时的达板电阻率为0.47μ·cm±0.03u门：cm57电组温度系数
JB/T9502-1999
标制合会约也阻温度系数应得合表石的规定。6
河合金线，片
5.8对热电动势率
法月迅忧
5 - 45
试温度
目阻温度系数
= × 10-*/℃
-3- +5
在下，100C范间内，筐镐对铜的平均热电动整率应不大于iV/。6 试翁方法
6.1化学成分用旧下9493.1-州93,1规定的方法进行分析6.2表面质量用巴力检查。
6.3尺寸测
×10*/
6.3. 1 当尺-小于 0. 40rm时,用箱确度不于 0. 001nra于分尺进行离盘;当尺寸大于等于 0.40m 时,用精确不低于心,01的分尺谢量。6.3.2我材的直登测尽，应在同一整面两个相互需直的女度上进行，每卷（弯）线材至少应测量三个不同部位。
6.3.3片利的厚度题量应在距端头不小于100mm，既边涨不小于10mm沟位进行，至少应测量三个不同的应，
6.3.4谦刀弯吨虑的测基，应把片材平放在平板上，用一根1m长的直尺尚其靠找，以弯曲部分到直尺的最大范离为其育曲度效m，
6.4但长率丧CB/T228愿定的方法进行测量。，6.5月组率和每米电阻值技G8/T创46现定的错进行测量。6.6对铜热电动势按GB/T6147熟定的方法进行。6.7电丑查垂系数按心B/T6148规定的方法进行测量。7检验规则
7.1合金化学盛分应每炉进行抢验。7.2产品格淤分为交收替验和型式检验。7.3交收检
7.3.1产品应等质检验部门交收梳验含格，卧有产品含格证才能人库要出厂7.3.2产品分批交收，一个交收批衰由同·规格的产品组成。7.3.3交收检踪应采用CB/T2828双定的抽摔方迄进行抽样按否，推荐功录A（摊示的附录）的抽样方案。
7.3.4交收检胺的项目
装闻质盘：
h）尺寸；
伸长率：
每电组值线材）
！再阻温度系效：
对铜获电动势。
JH/T5502-1999
7.3.5交收控验不会些的批、应整批报反或退回全检，音格者单总组批资收。7.4型式检验
7.4.！塑式枪整每示至少进行一次，当出现下列措况之一-时，也应进行型式检验E）产品试影定型坚定时
b）工艺、主要原制料，配方有教大改变时，e）产品长期停产后，恢复生产时；出检验给果与上次型式检有较大考异时d
原家质盘监督机构提出进行型式检验的要求时。型式检整归神品在交收将验合格批中随机独联。7.4.2
避式检笠的抽整按GB789的一达独控方案进法型式检整项已的分组顶存、料别水平[DL}、不合格质量水立(RL)、片充策差(，R1化拦存数是位指表了中的观定进行。
伸长正
也组车
曲米电网值
电温品医系究
对明鸿电
不合结医应干
共汽版您
指学较较
了.七，5型检壁合格，坐产心，选行丝严效制生产，若弱式检验不含格，产品应停止独样交验，直三际验型式检含格才能资笃推摔交验，7.4.6者消产复求,生产方应提供型式检验数据。8供应方式、包装及标忘
2供案方式
9.1.1本产的放以款供货。
51.2效转底成动或学）交炎，起转（或整）应重一根就组放，每轴然净需量应不小一表2间规症：8
保称直经
>0.2-0.(3
2031-0.15
标称立径
> 0. 15 - 0. 23
>0.29 -0.45
0.45 ± 0. 53
-2. 63 - 0. 75
> 3. 75 - 1.:8
>1 18 - 2.50
JB/T 86021999
8.1.3片材一般成卷供应，当用户要求时,厚度在0.50mm以上的片材，可以平直状供度。8.2包装
线材应案密、均匀，整齐地貌在线轴上或绕成卷，片材统成君或成平直状态，均应妥普包装，以保正运接中不受离和不孕机恢摄伤。
8.3标志
每抽(或卷)产品应标志：
u）造厂名商标：
5产品名称、规格及标准号或标记：心每来电医值：
a)批号；
毛质耳，净费量：
生产日期。
9/T 95021999
附录A
(提示的附录
推荐密铜含金交收检验的持样检登方察按CB/T2828正常检率的一次抽详方案，推荐锂钢合金交收检验抗项巨、分组、格验报宁，查登文一（L1乱合格遗量水平AQL?如表A1所茶，对虚的抽弹数量如表AZ所派。斑Al
不含落类
1 ~ 15
[5 - 25
9; 155
未正须册
安光电限
电虎盟系
时销药劳产
检求平
格透：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
