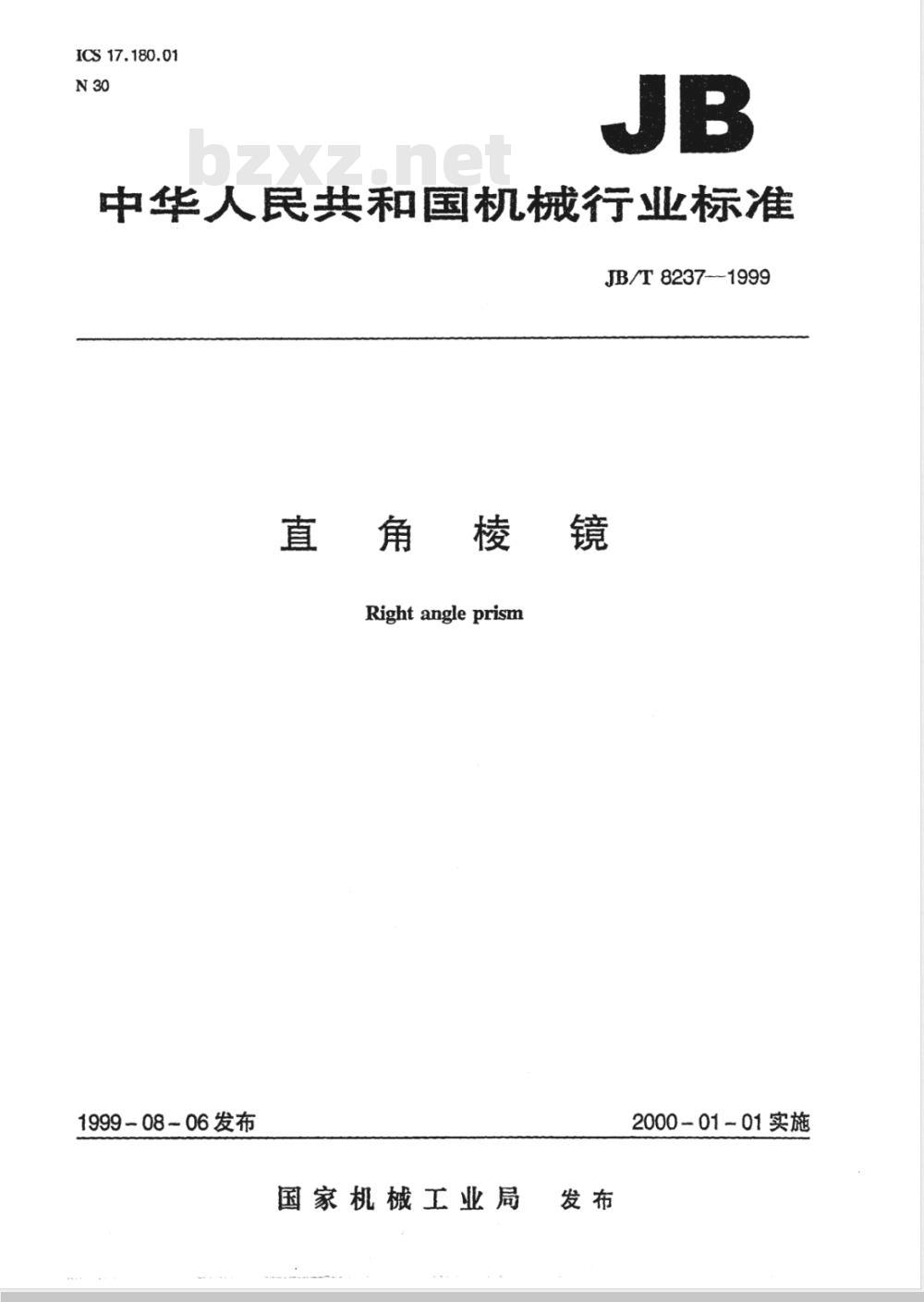

【机械行业标准(JB)】 直角棱镜

ICS17.180.01
中华人民共和国机械行业标准
JB/T82371999
直角棱镜
Right angle prism
1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T8237-—1999

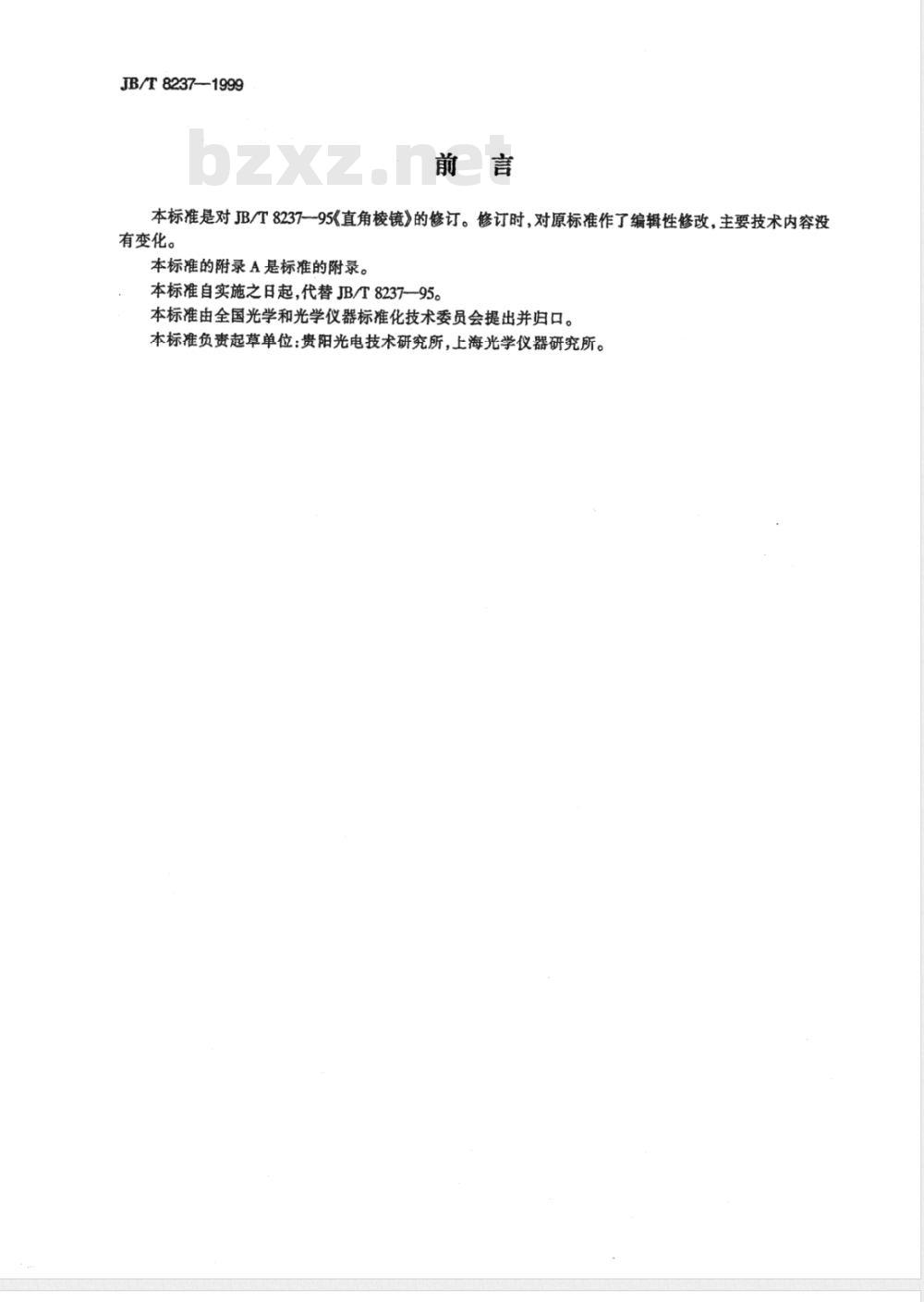

本标准是对JB/T8237--95《直角棱镜》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准的附录A是标准的附录。
本标准自实施之日起，代替JB/T8237—95。本标准由全国光学和光学仪器标准化技术委员会提出并归口。本标准负责起草单位：贵阳光电技术研究所，上海光学仪器研究所。范围
中华人民共和国机械行业标准
直角棱镜
Right angle prism
JB/T 8237-1999
代替JB/T8237--95
本标准规定了等腰直角反射棱镜(简称直角棱镜)的基本尺寸、技术要求、检验方法。本标准适用于等腰直角反射棱镜。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T903-1987无色光学玻璃
GB/T11851989
GB/T1204—1975
GB/T12401976
GB/T1804-1979
JB/T8226—1999
型式和基本尺寸
光学零件表面疣病
光学零件的倒角
光学样板
未注公差尺寸的极限偏差
公差配合
光学零件镀膜

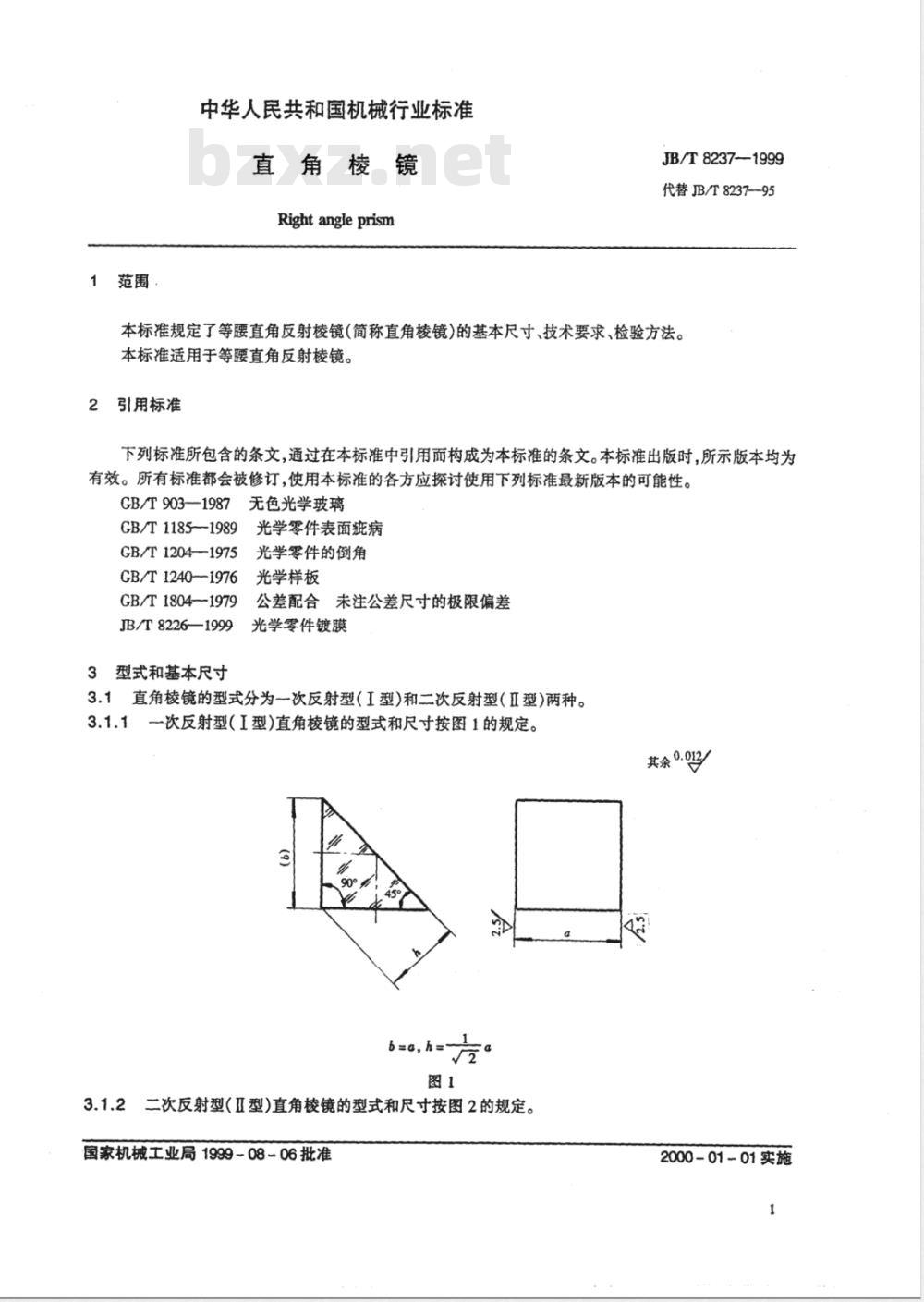

3.1直角棱镜的型式分为一次反射型（I型）和二次反射型（Ⅱ型）两种。3.1.1一次反射型（I型)直角棱镜的型式和尺寸按图1的规定。其余0.012/
3.1.2二次反射型(Ⅱ型)直角棱镜的型式和尺寸按图2的规定。国家机械工业局1999-08-06批准2000-01-01实施
JB/T82371999
c= 2a, h=a

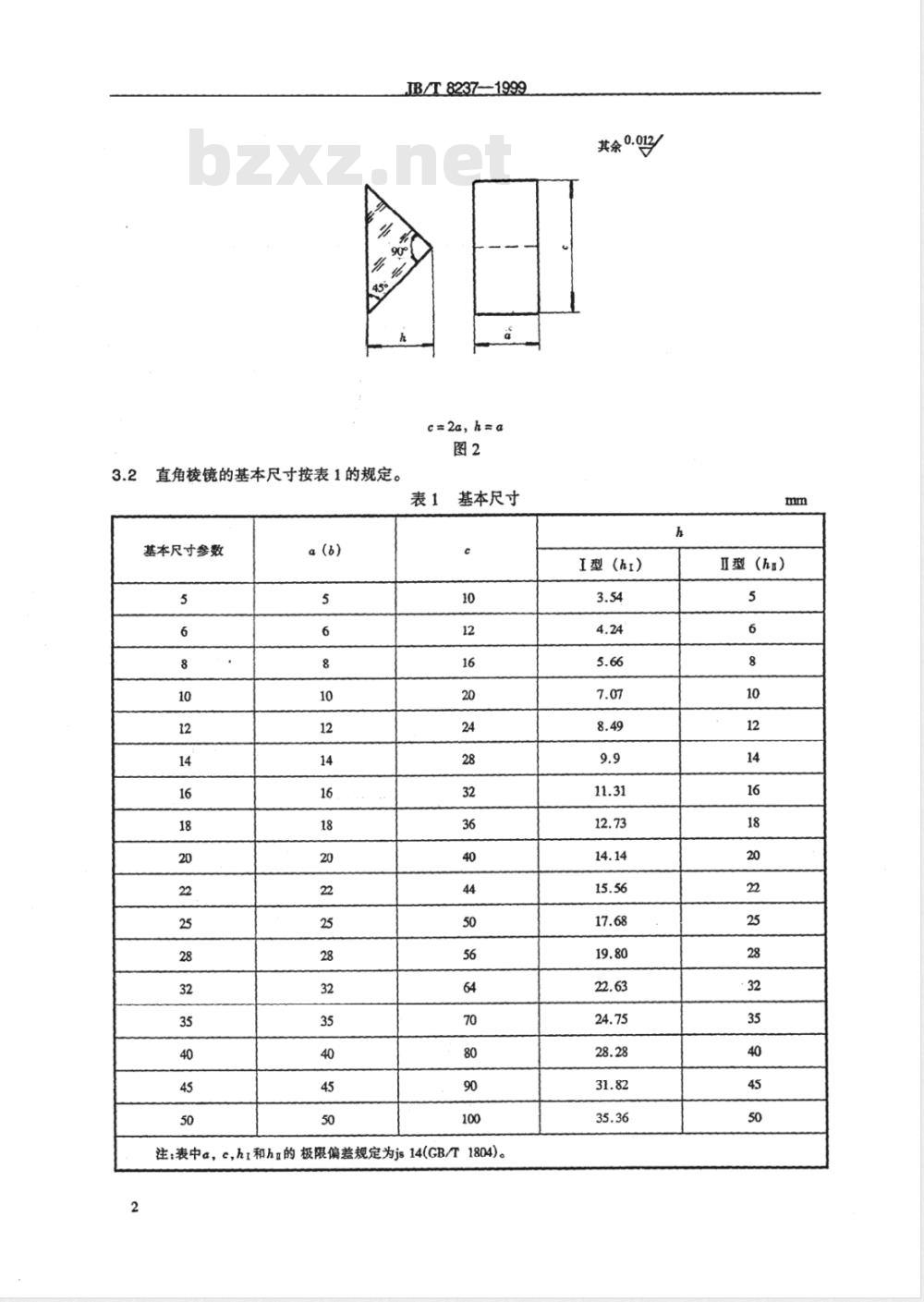

直角棱镜的基本尺寸按表1的规定。3.2
基本尺寸
Ⅱ型（h）
I型（hi）
α (6)
基本尺守参数
注；表中a，,h和hu的极限偏差规定为js14(GB/T1804)。2
4技术要求

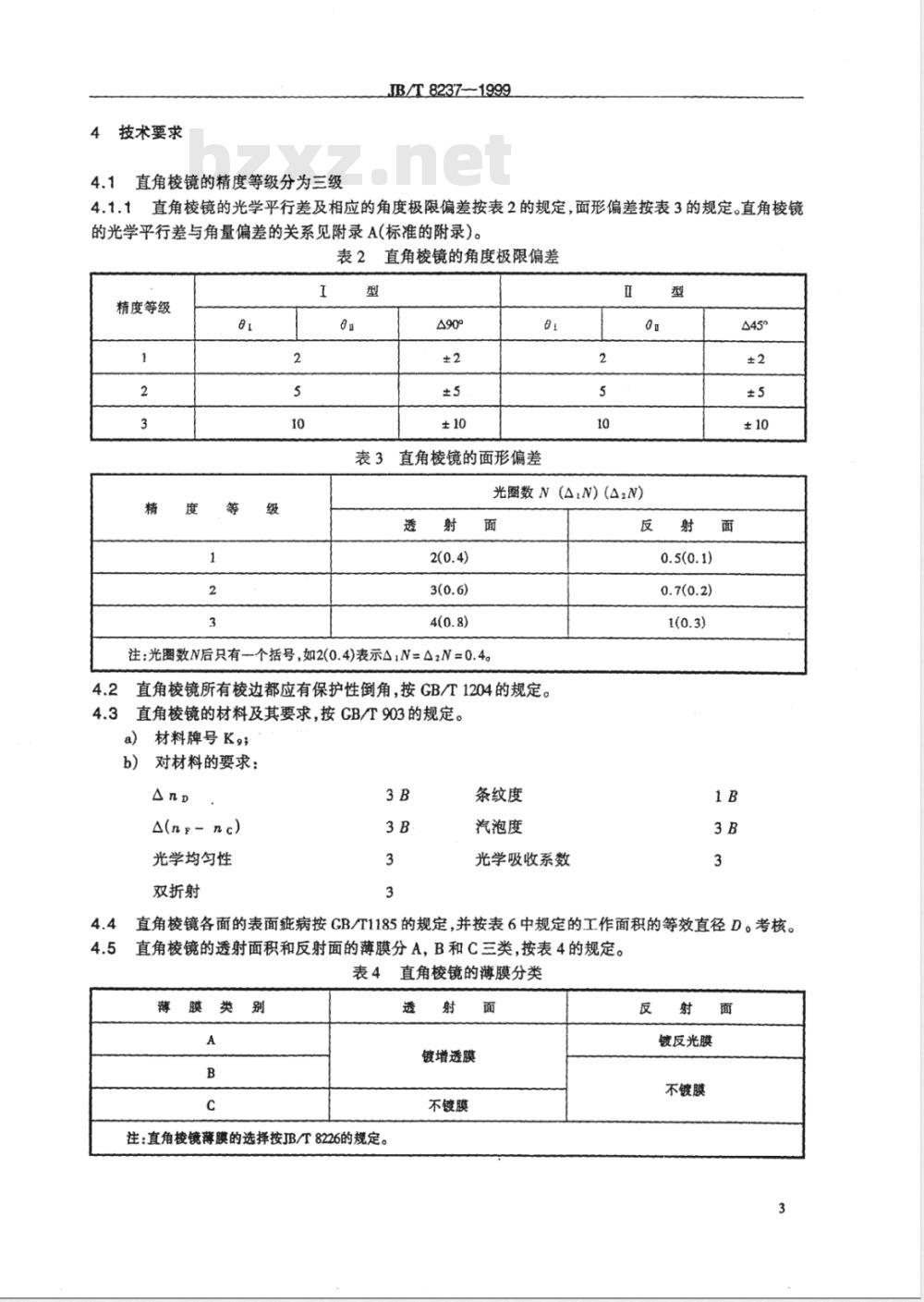

4.1直角棱镜的精度等级分为三级JB/T8237-1999
4.1.1直角棱镜的光学平行差及相应的角度极限偏差按表2的规定，面形偏差按表3的规定。直角棱镜的光学平行差与角量偏差的关系见附录A(标准的附录)。表2直角棱镜的角度极限偏差
精度等级
表3直角棱镜的面形偏差
光圈数N(AN)(A2N)
注：光圈数N后只有一个括号，如2(0.4)表示A1N=△2N=0.4。4.2
直角棱镜所有棱边都应有保护性倒角，按GB/T1204的规定。4.3直角棱镜的材料及其要求，按CB/T903的规定。a）材料牌号K，；
b）对材料的要求：
A(nF- nc)
光学均匀性
双折射
条纹度
汽泡度
光学吸收系数
直角棱镜各面的表面疵病按GB/T1185的规定，并按表6中规定的工作面积的等效直径D。考核。直角棱镜的透射面积和反射面的薄膜分A，B和C三类，按表4的规定。表4直角棱镜的薄膜分类
薄膜类别
注：直角棱镜薄膜的选择按JB/T8226的规定。透
镀增透膜
不镀膜
镀反光膜
不镀膜
4.6检验范围和尺寸
JB/T82371999
直角棱镜的面形偏差、表面疵病和薄膜质量的检验范围和尺寸按图3，图4和表5的规定。I型
基本尺寸参数
JB/T8237-1999
表5检验范围
计算表面疵病麻点数量和擦痕长度的等效直径D。见表6。表6检验范围的等效直径 D。
基本尺寸参数
基本尺寸参数
检验方法
直角棱镜角度极限偏差的检验
检验项目见表2。
5.1.1．检验仪器
JB/T8237-—1999
表6 (完）
用准确度不低于1'的自准直仪进行检验。5.1.2I型直角棱镜角度的检验方法5.1.2.1.61和9的检验
将棱镜如图5所示放置在自准直仪的工作台上，调整自准直管和工作台，使从自准直管中找到棱镜AC面和BC面反射回来的①和②两个十字线象，其中①为较亮的表面反射象，②为较暗的三次反射象，如图6所示，两十字线竖线间的距离以M表示，其值为第平行差81。两十字线横线间的距离以P表示，其值为第二平行差9。测量时，设自准直管每格张角为β,玻璃折射率为n，则1和θ的读数格值均为B
，如β=60\，n=1.5,则e和6的读数格值均为一2
5.1.2.2A90°角的测量
=20\。
90°角的实际偏差值可用图7的方法测量，详见Ⅱ型直角棱镜的检验，也可用比较法测量（与90°的标6
准角规比较)。
5.1.3Ⅱ型直角棱镜角度的检验方法5.1.3.1·9和的检验
JB/T 8237-1999
将棱镜如图7所示放置在测角仪的工作台上，调整自准直管和工作台，使从自准直管中找到棱镜的五个反射象（见图8），两个最明亮的象（图8中的②与③）是棱镜的二次反射象；另外两个最暗的象（图8中的④和）是棱镜的五次反射象；①是棱镜的一次反射象。象①与④或③竖线间的距离以M表示，其值为第一平行差1。象①与④或③横线间的距离以P表示，它是由塔差引起的，其值为第二平行差Ⅱ。测B
量时，1和6的读数格值也均为
5.1.3.2△45角的测量
45角（直角棱镜的面形偏差用光学样板GB/T1240进行检验。当光圈数N小于3时，用A级光学样板检验，当光圈数大于3时，用B级光学样板检验。5.3直角棱镜表面疵病的检验。
直角棱镜表面疵病按GB/T1185规定的检验方法进行检验。6
直角棱镜标记的表示方法
标记由五部分组成。
标准编号
薄膜种类
精度等级
棱镜型式
基本尺寸参数
标记示例：
基本尺寸参数为18mm，I型，精度为2级，B类薄膜的等腰直角反射棱镜的标记为：JB/T8237-1999
JB/T8237-1999
附录A
(标准的附录）
直角棱镜的光学平行差与角量偏差的关系A1A棱差——反射棱镜的光学平面（屋脊面除外)与其所对的棱的平行差，记为A。A2I型直角棱镜的光学平行差与角量偏差的关系A2.1第-光学平行差与光轴截面内角度偏差的关系假设棱镜无A棱差。
将棱镜展开成平板玻璃，则光轴截面与各棱均垂直。此时，第一光学平行差1表征为光轴截面内AB，CA\两直线之间的平行差，如图A1所示。图A1
由图A1可得：
91=ABC-BCA
=(45°+45)~(45°+z45)
= Ar 45°- z 45°
=845°
同理可得：
1=90°+24245%
1 =90°+2145°
式中：A145°一
A245°
一LABC相对于公称值45°的实际偏差，其值可正可负；ZBCA相对于公称值45°的实际偏差，其值可正可负；A90°-ZBCA相对于公称值90°的实际偏差，其值可正可负；845°—两个45角的实际值之差。由公式(A1),(A2)，(A3)可得：棱镜的第一光学平行差是由光轴截面内角度偏差引起的。A2.2第二光学平行差与A棱差的关系：假设棱镜在光轴截面内的角度偏差为零。（A)
（A2）
（A3）
取棱A垂直于光轴截面，则入射面和出射面两法线均位于（或平行于）光轴截面内。同时，反射面相对于棱A的平行差A2，亦为反射面法线相对于光轴截面的垂直偏差。如图A2所示。8
JB/T8237-1999
1-入射面;2-反射面;3-出射面
光线垂直于入射面人射，经人射面折射至反射面。由于反射面法线垂直偏离光轴截面，光线经反射面反射之后，也就偏离了光轴截面。由向量反射公式：
A'-A-2(A.N)N
式中：A——入射光线向量，单位向量；A--反射光线向量，单位向量；
N-反射面法线向量，单位向量。对公式(A4)微分，得：
dA'=-2(A·N)dN-2(A·dN)NWww.bzxZ.net
由于反射面法线垂直偏离光轴截面，所以dN垂直于光轴截面。dN
777777777777
图A3中用表示垂直向上。
又因为A位于光轴截面内
将A·dN=0代人公式(5),得：
式中：α人射角。
A·dN-0
dA'=-2(A ·N) dN
=2cosαo·dN
dA'的方向：与dN相同，即也垂直于光轴截面，在图A3中用表示。在微小角量时，有IdN=2
又因为光线经反射面反射之后，至出射前与出射面法线在垂直于光轴截面方向的偏差一行差，在微小角量时，亦为反射光线相对于光轴截面的垂直偏差IdA「。·（A4)
·(A5)
·(A6)
一第二光平
