【机械行业标准(JB)】 光学晶体折射率 测量方法

ICS 17.180;31.03c
中华人民共和国机械行业标准
JB/T 9495.2-1999
光学晶体折射率
测量方法
Measuring mnethod for refractiveindex of optical crystals
1999 -08-06 发布
国家机械工业局
2000-01-01实施Www.bzxZ.net

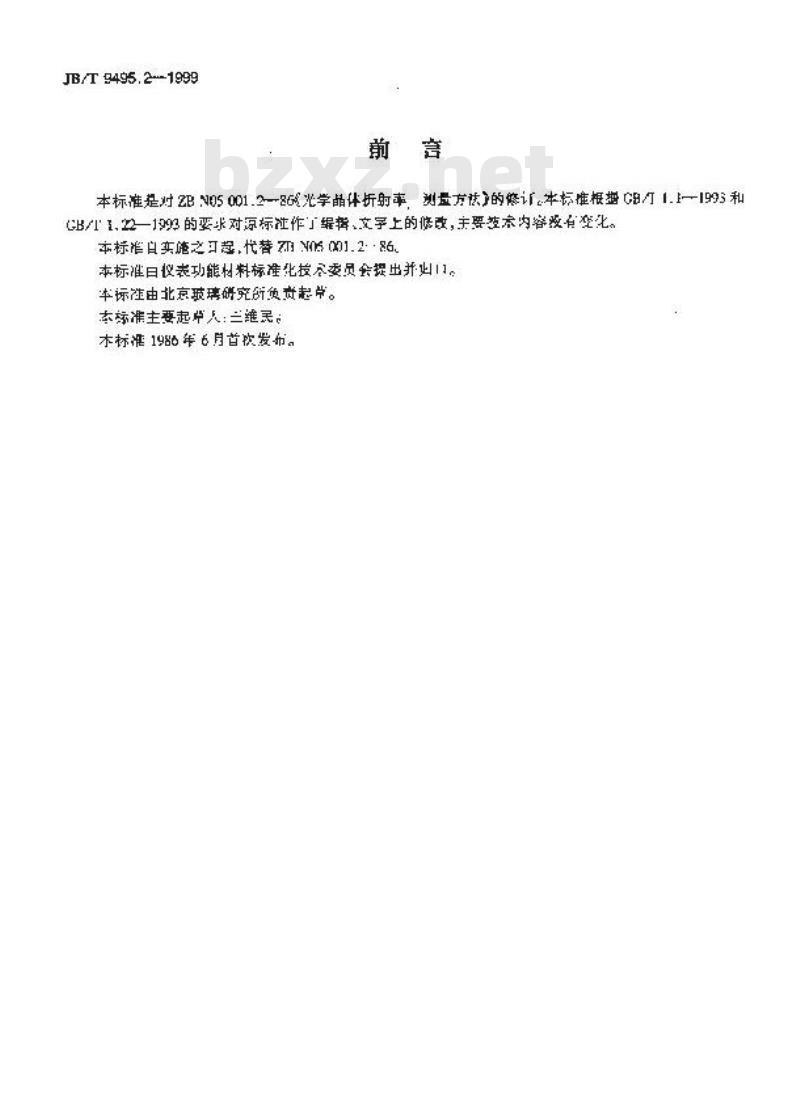

JB/T9495.21999
本标准是对2BN05001.2--86光学晶件折射率测量方法的修计车标准根整C91.1—1993和CB/11.22一1993的要求对原标注作了缇暂、文字上的修改，主要整术内睿放有变化。本标准自实施之可起，代替7N05001.2.86本标准目仪表功能村料标准化技尽委员会提出并出11。车标注由北京玻璃磷究所负资起常。本标准主要起卓人：兰维民：
本标准1986年6月首发布。

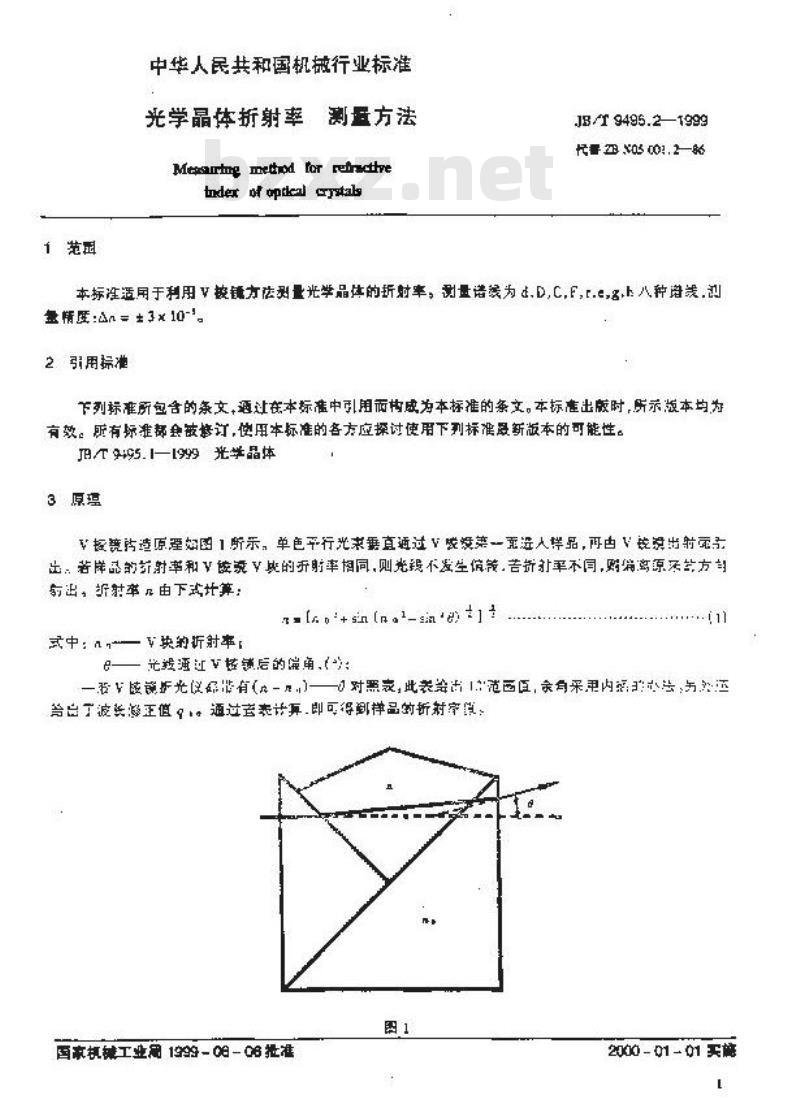

中华人民共和国机械行业标准
光学晶体折射率
，测方法
Megarring mettuod tor reindhretudext of opdkeal crystals
JB/T 9495.2—1999
代量23205001.286
本标准适用于利用被键方法测量光学品体的折射率，测量谱线为4.D,C,F，t.e，g.b八种谱.量情度：4=±3×10-1
2引用据准
下列标准所包含的录文，题过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会皱修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9495.1—[999光学品体
3原蕴
轻宽药造原理妇图1所乐，单色平行光束垂直通过Y残疫第一进人样品，再由V钱爱出射丽品出，若岸品的折射率和V齿镜V其的射率相同，则光载不发生信转，告新扩率不同，购编驾原不站方司与出，折射牵几由下武计算：
-la'+sn(nal-sin'e)t+
武中：
块的近射率
光报通过V格铺后的遍角，（：
对衰，此养验适1范西原，家自采果内强理心法、与酒—折光有（-—
自于波长净正值通过查来计算，即可得部样品的新对穿间，图1
国本机械工业间1999-0日-06批准2000-01-01买篇

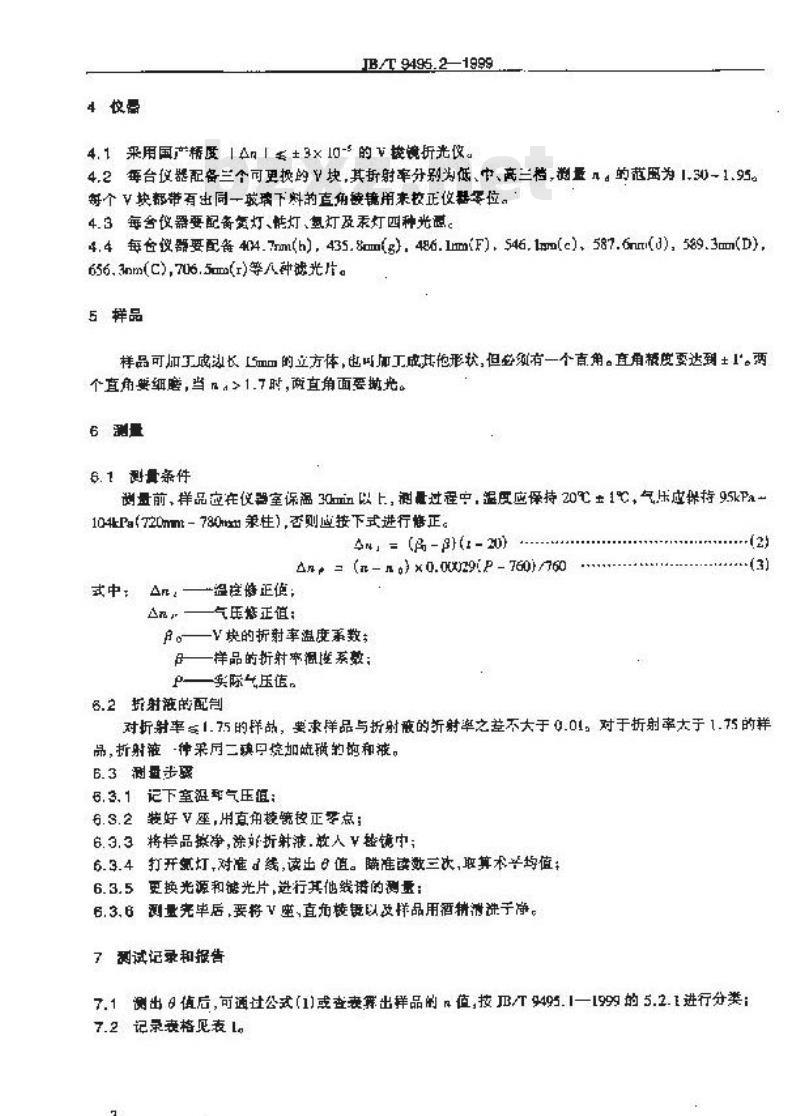

4快量
JB/T 9495.2—1999
4.1采用国产桥度1An15±3×10-5的V接镜折光仪。4.2每台议器配备兰个可更换的V块，其折射率分别为低、中、高兰档，制量n。的获为1,30-1.95。每个V块都带有出同一嵌璃下料的直角续糖用来校正仪慧零位。4.3、每含设爵要配备氨灯、能灯、氢灯及汞灯四种光画。4.4每仪器要配餐404.7rm(h)，435.8m（g)，486.1mm（F)，546,1mm(e)587.6nm(d)，589.3mm(D),656.3nmC),706.5m(r)等人神越光片。5祥品
样品可加工成边长[的立方，也可加工成其饱形状，但必须有一个直角。直用糖度要达到1。两个直角要细度，当4>1.了时,两直角面要撕光。6 量
6.1副骨条件
谢量前，样品应在仪室保温30min以上，测量过程中，温度应保持20℃±1℃，气压应保持95kPa+104Pa（720mmt-780mm兼柱），否则应按下式进行悼正。(-(-20)
n± = (n - n o) ×0.0X)29/P - T601/760式中: An,
产盗度正值：
气压整正值：
疗。—V块的折射率温度系数；
品样品的折射率很性系数：
实际气压值，
6.2折射液的配制
对折射率≤1.75的样，要求样品与折射腋的折射率之差不大于0.01。对于折射率大于1.75的样品，折射箍-神采月二填口烧加缺磺的饱和减。6.3盘
6.3.1记下重温印气压恒：
6.3.2装好V座，用直角模髋校正零点：6.3.3将栏品抵净，涂好折射滤.效人V整镜中；6.3.4打开灯，对准d线，读出e值。瞄准读数三次，取算术半均值；6.3.5更换光源和滤光片，逆行其他线错的测量：6.3.6测量完毕后，要将V座、直角校镜以及样品用酒销清涉于净7两试记录和报告

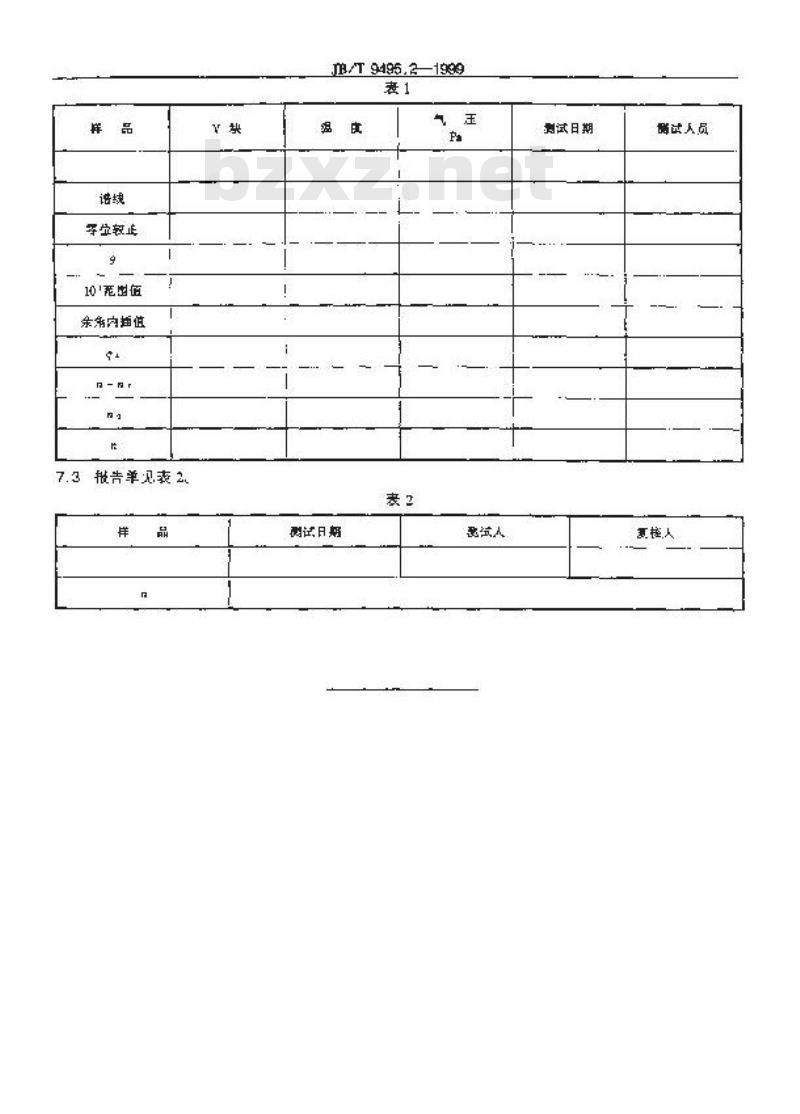

7.1测出 9 值后,可通过公式(1)或查表舜出样品的 ^ 值,按 JB/T 9495.1—1999 的 5.2. 1进行分类：7.2记录表格见表 L。
孕受教止
10两间
余角内描值
获告单见表 2.
J/T 9495.2—1999
测试日期
密试人
测试日期
谢试人员
夏楼人
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
