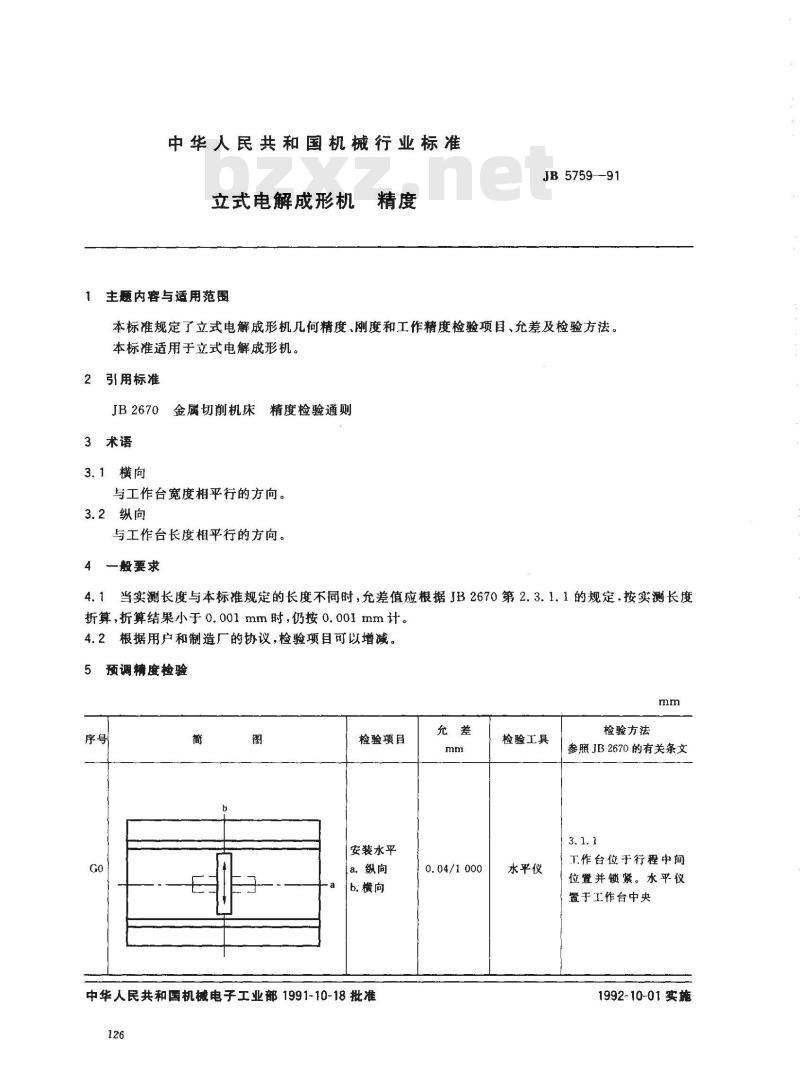

【机械行业标准(JB)】 立式电解成形机 精度

中华人民共和国机械行业标准
立式电解成形机
主题内容与适用范围
JB5759--91
本标准规定了立式电解成形机几何精度、刚度和工作精度检验项目、允差及检验方法。本标准适用于立式电解成形机。2引用标准
JB2670金属切削机床精度检验通则3术语
3.1横向
与工作台宽度相平行的方向。
3.2纵向
与工作台长度相平行的方向。
4一般要求
4.1当实测长度与本标准规定的长度不同时，允差值应根据JB2670第2.3.1.1的规定.按实测长度折算，折算结果小于0.001mm时，仍按0.001mm计。4.2根据用户和制造厂的协议，检验项目可以增减。5预调精度检验
检验项目
安装水平
中华人民共和国机械电子工业部1991-10-18批准126
0. 04/1 000
检验工具
水平仪
检验方法
参照JB2670的有关条文
工作台位于行程中间
位置并锁紧。水平仪
置于工作台中央
1992-10-01 实施
6几何精度检验
JB 5759--91
检验项目
工作台面
的平面度
工作台移
在1000
测过长度上
检验工具
水平仪
在200测1
指示器平尺
动对工作台
量长度上为
等高块
面的平行度
在200测
量长度上为
工作台横0.04。
向移动对纵
长度每增
向移动的垂
加100，允差
值增加0.01，
最大允差值
检验方法
参照JB2670的有关条文
工作台位于行程的
中间位置并锁紧。按
工作台台面长度确定
5.4.2.2.2.1
指示器测头顶在平
尺上，工作台位于行程
中间位置，在200测量
长度上检验。指示器
读数的最大差值为误
差值。
纵、横向坐标分别
5.5.2.2. 4
调整角尺一侧面，使
其平行于工作台纵向
移动方向。工作台位
于纵向行程中间位置。免费标准下载网bzxz
指示器角尺1
将指示器测头顶在角
尺的另一侧面，横向移
动工作台，在全行程上
JB 5759-91

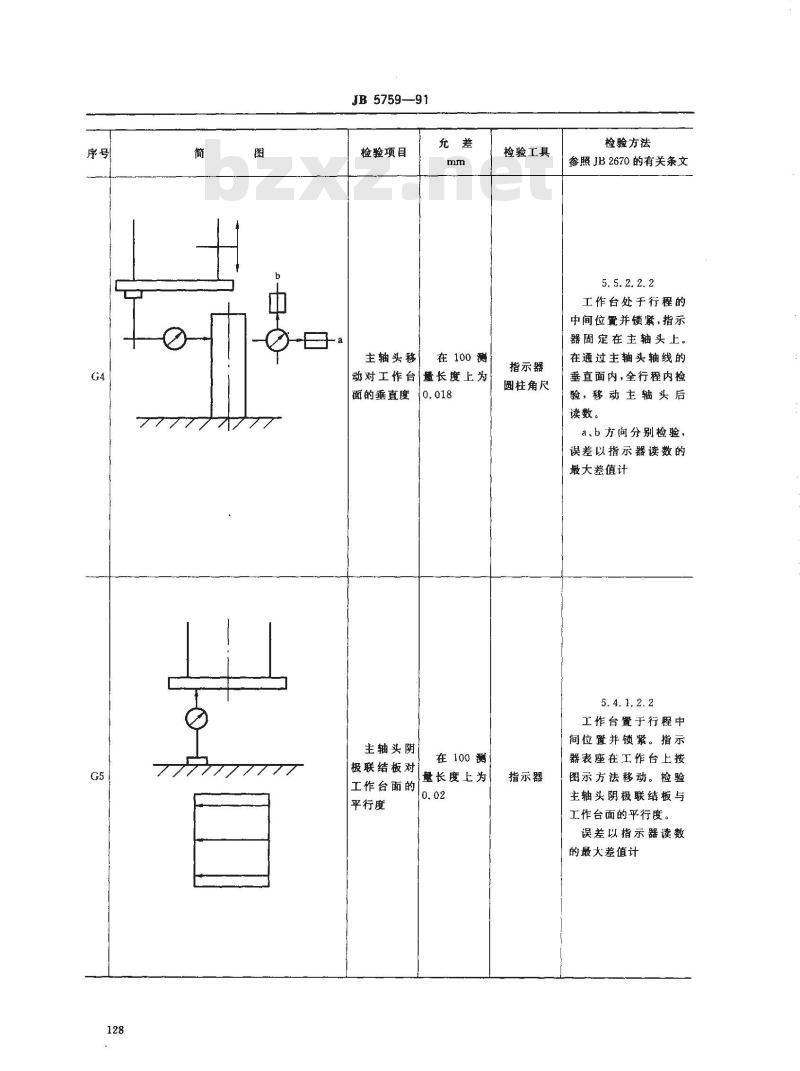

检验项目
主轴头移
在100测
动对工作台量长度上为
面的垂直度0.018
主轴头阴
极联结板对
工作台面的
平行度
在100测
量长度上为
检验工具
指示器
圆柱角尺
指示器
检验方法
参照JB2670的有关条文
5.5.2.2.2
工作台处于行程的
中间位置并锁紧，指示
器固定在主轴头上。
在通过主轴头轴线的
垂直面内，全行程内检
验，移动主轴头后
读数。
a.b方向分别检验，
误差以指示器读数的
最大差值计
5.4.1.2.2
工作台置于行程中
间位置并锁紧。指示
器表座在工作台上按
图示方法移动。检验
主轴头阴极联结板与
工作台面的平行度。
误差以指示器读数
的最大差值计

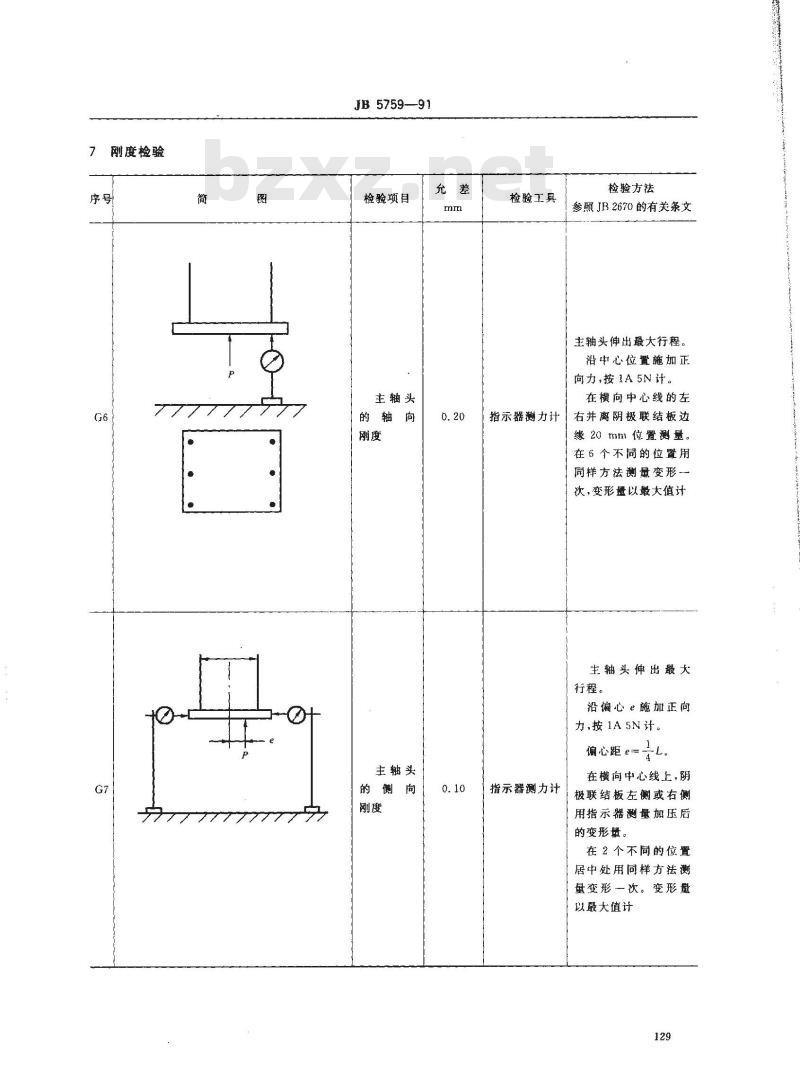

刚度检验
JB5759—91
检验项目
主轴头
！的轴向
主轴头
的侧向
检验工具
检验方法
参照JB2670的有关条文
主轴头伸出最大行程。
沿中心位置施加正
向力，按1A5N计。
在横向中心线的左
指示器测力计
右并离阴极联结板边
缘20mm位置测量。
在6个不同的位置用
同样方法测量变形-
次，变形量以最大值计
主轴头伸出最大
行程。
沿偏心e施加正向
力按1A5N计。
偏心距e=
在横向中心线上，阴
指示器测力计极联结板左侧或右侧用指示器测量加压后
的变形量。
在2个不同的位置
居中处用同样方法测
量变形一次。变形量
以最大值计

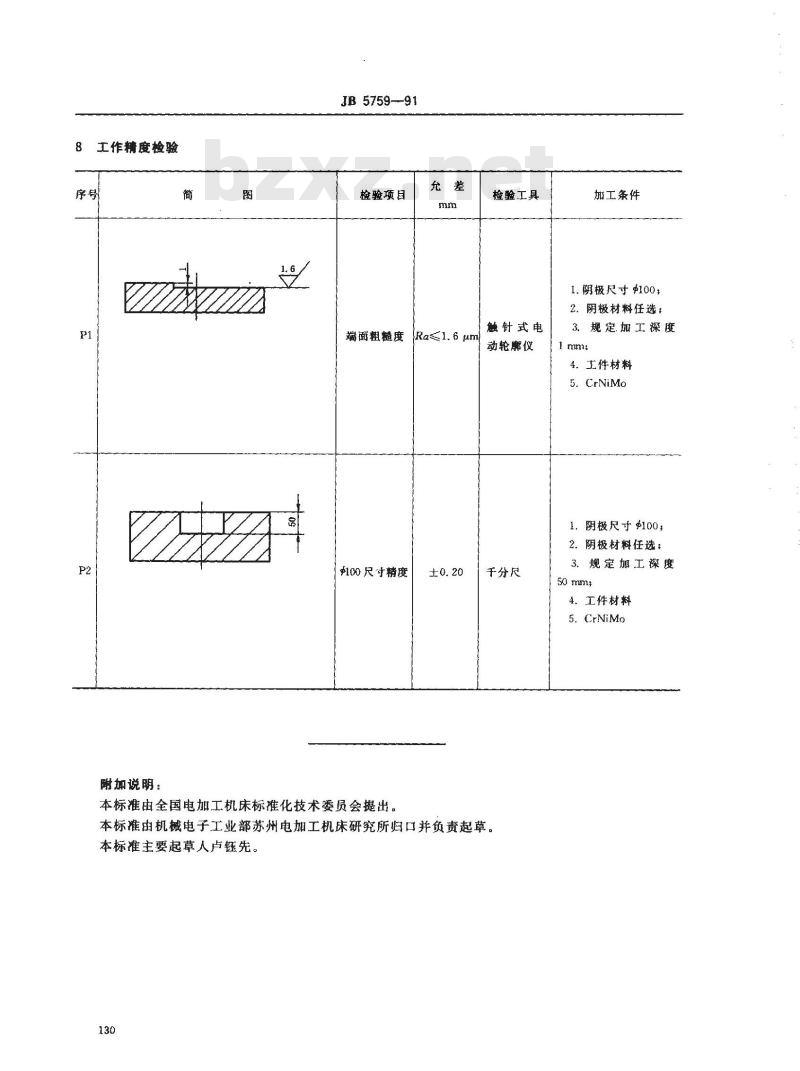

8工作精度检验
附加说明：
JB 5759--91
检验项目
(Ra1.6 μm
端面粗糙度
虹00尺寸精度
本标准由全国电加工机床标准化技术委员会提出。±0.20
检验工具
触针式电
动轮廓仪
于分尺
本标准由机械电子工业部苏州电加工机床研究所归口并负责起草。本标准主要起草人卢钰先。
加工条件
1.阴极尺寸00，
2.阴极材料任选；
3．规定加工深度
4.工件材料
5. CrNiMo
1．阴极尺寸100，
2．阴极材料任选；
3、规定加工深度
4.工件材料
5. CrNiMo
