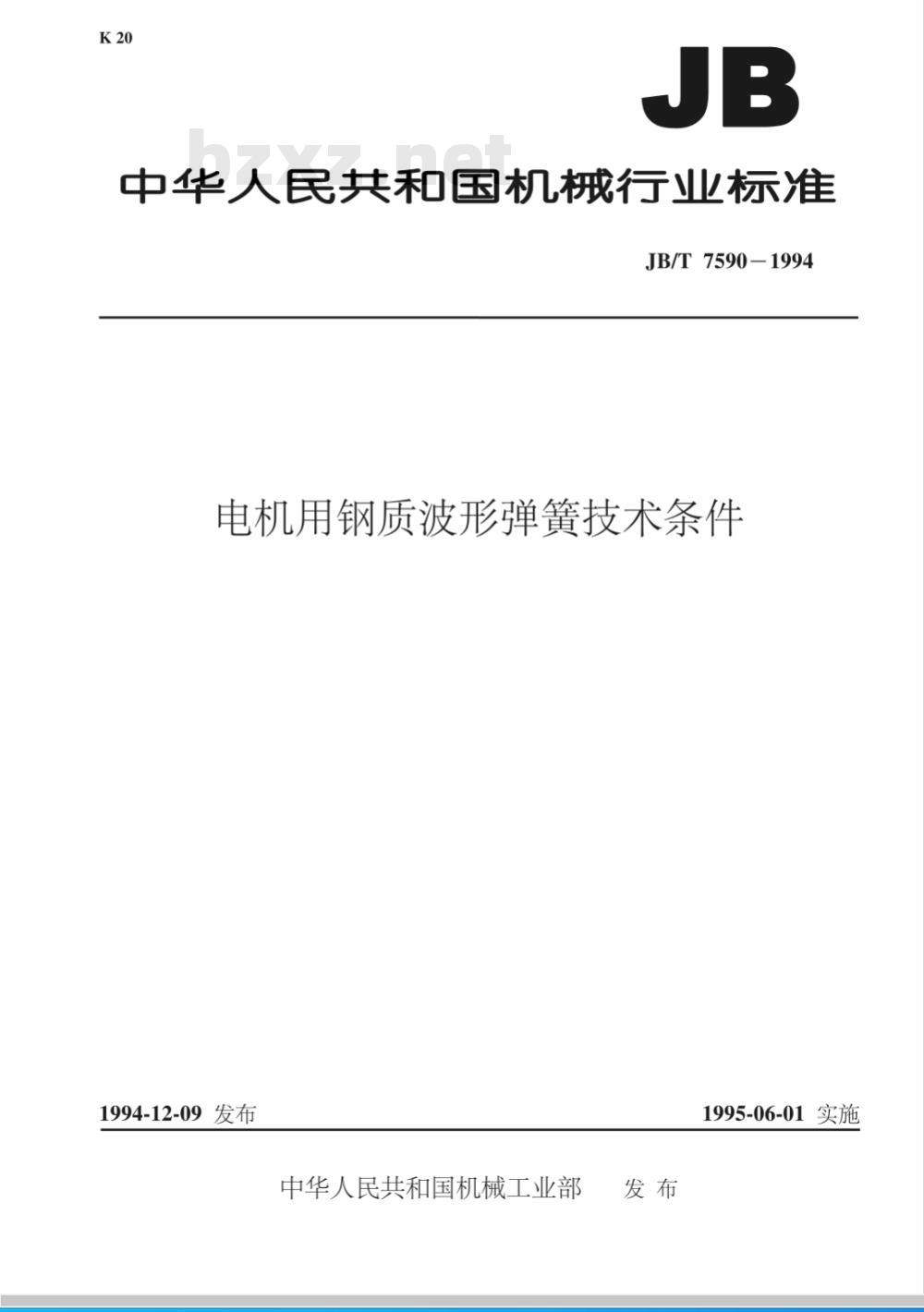

中华人民共和国机械行业标准
JB/T 7590-1994
电机用钢质波形弹簧技术条件
1994-12-09发布
中华人民共和国机械工业部
1995-06-01 实施

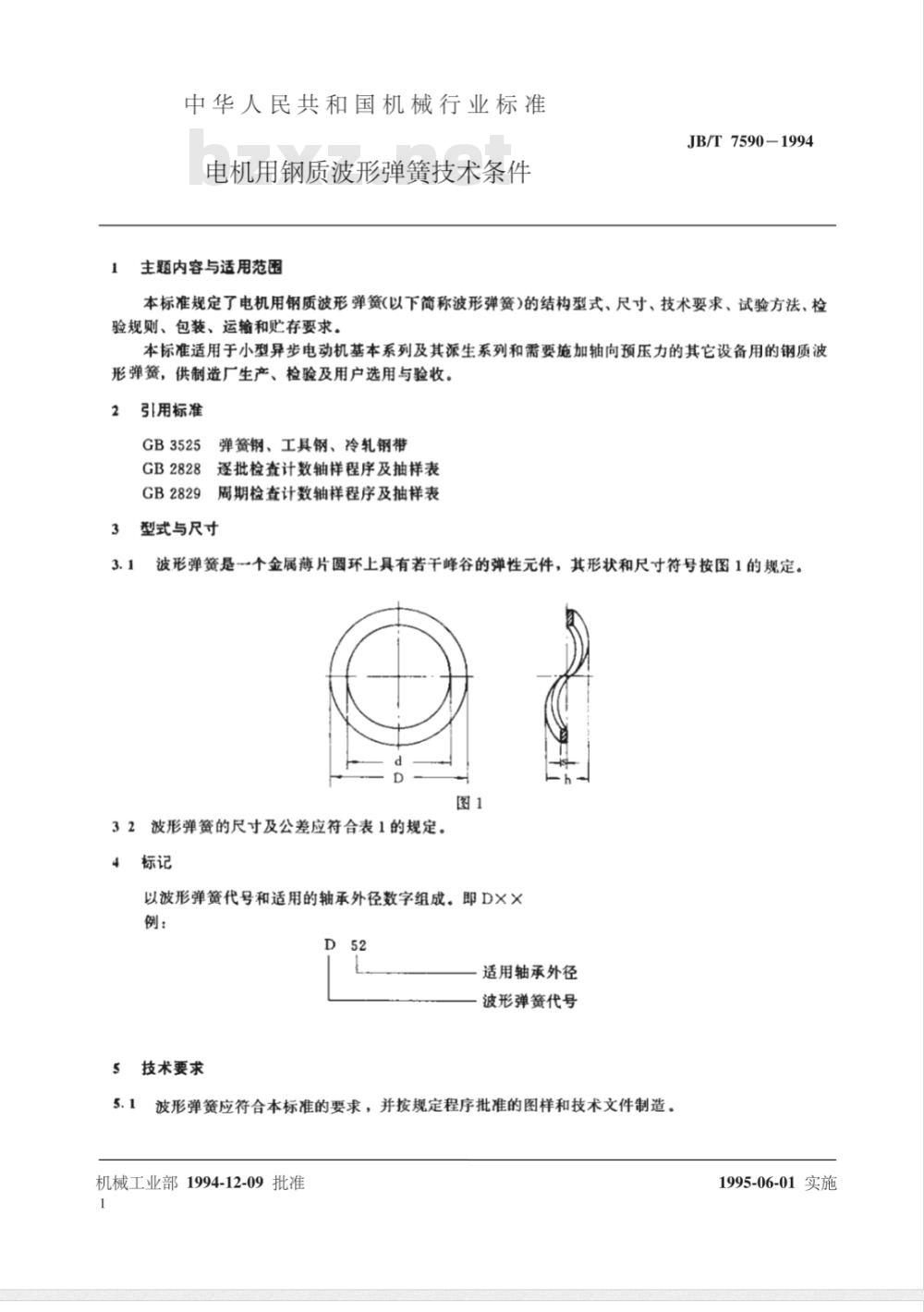

中华人民共和国机械行业标准
电机用钢质波形弹簧技术条件
主题内容与适用范围
JB/T7590-1994
本标准规定了电机用钢质波形弹簧(以下简称波形弹簧)的结构型式、尺寸、技术要求、试验方法、检验规则、包装、运输和贮存要求。本标准适用于小型异步电动机基本系列及其派生系列和需要施加轴向预压力的其它设备用的钢质波形弹簧，供制造厂生产、检验及用户选用与验收。2
引用标准
GB3525
弹簧钢、工具钢、冷轧钢带
GB2828逐批检查计数轴样程序及抽样表周期检查计数轴样程序及抽样表GB2829
型式与尺寸
波形弹簧是一个金属薄片圆环上具有若干峰谷的弹性元件，其形状和尺寸符号按图1的规定。图1

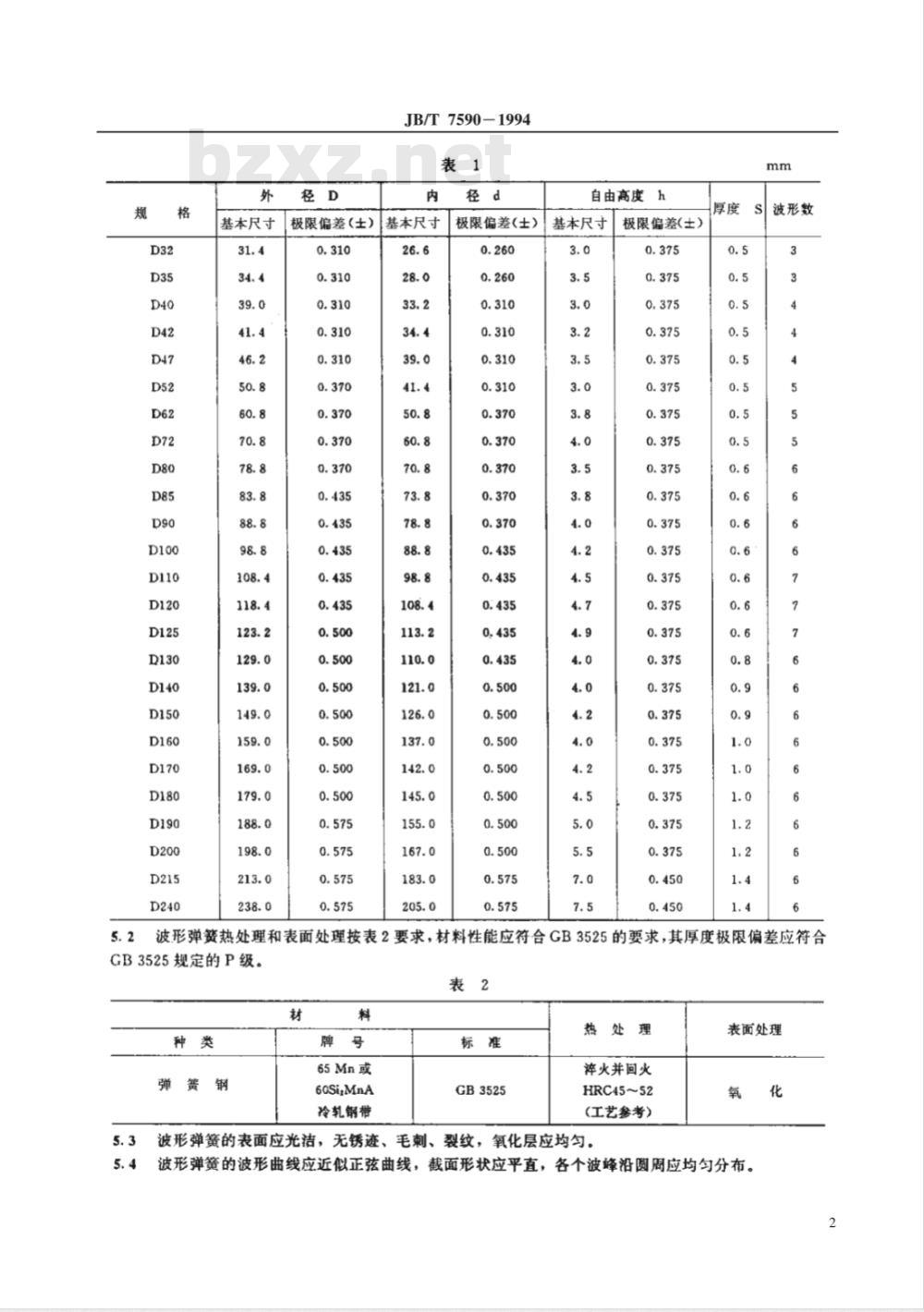

32波形弹簧的尺寸及公差应符合表1的规定。标记
以波形弹簧代号和适用的轴承外径数字组成。即DX×例：
技术要求
适用轴承外径
波形弹簧代号
波形弹簧应符合本标准的要求，并按规定程序批准的图样和技术文件制造。机械工业部1994-12-09批准此内容来自标准下载网
1995-06-01实施
基本尺寸
极限偏差(士)
JB/T7590-1994
基本尺寸
极限偏差(士)
自由高度h
基本尺寸
极限偏差(士)
波形数
2波形弹簧热处理和表面处理按表2要求，材料性能应符合5.2
合GB3525的要求，其厚度极限偏差应符合GB3525规定的P级。
弹簧钢
65Mn或
60SiMnA
冷轧钢带
GB3525
热处理
泽火并回火
HRC45～52
(工艺参考）
5.3波形弹簧的表面应光洁，无锈迹、毛刺、裂纹，氧化层应均匀。表面处理
5.4波形弹簧的波形曲线应近似正弦曲线，截面形状应平直，各个波峰沿圆周应均匀分布。2

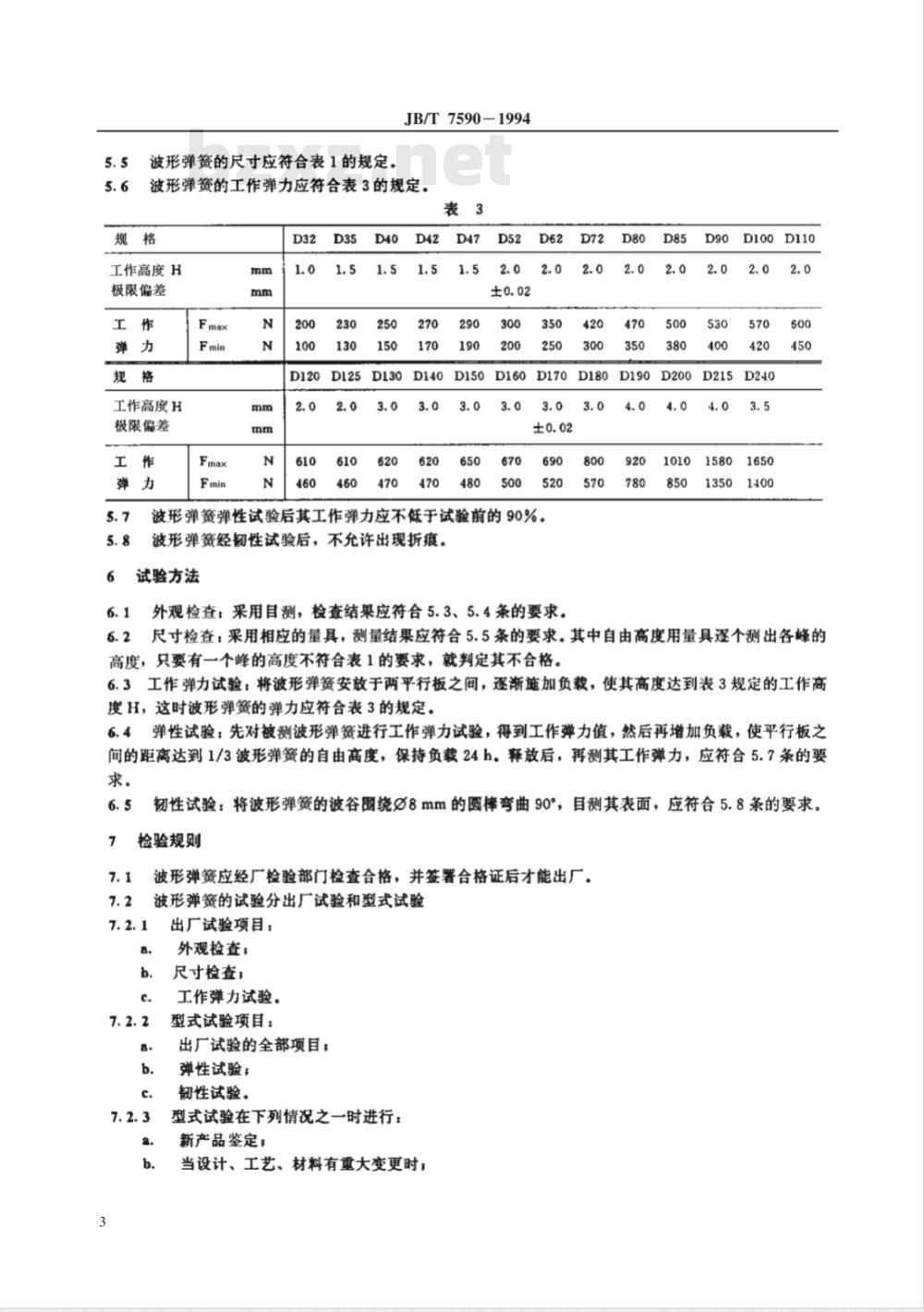

波形弹簧的尺寸应符合表1的规定。JB/T7590-1994
波形弹簧的工作弹力应符合表3的规定。表
工作高度H
极限偏差
工作高度H
极限偏差
波形弹簧弹性试验后其工作弹力应不低于试验前的90%。波形弹簧经韧性试验后，不允许出现折痕。试验方法
外观检查：采用目测，检查结果应符合5.3、5.4条的要求。3.0
尺寸检查：采用相应的量具，测量结果应符合5.5条的要求。其中自由高度用量具逐个测出各峰的高度，只要有一个峰的高度不符合表1的要求，就判定其不合格。6.3工作弹力试验：将波形弹簧安放于两平行板之间，逐渐施加负载，使其高度达到表3规定的工作高度H，这时波形弹簧的弹力应符合表3的规定。6.4弹性试验；先对被测波形弹簧进行工作弹力试验，得到工作弹力值，然后再增加负载，使平行板之间的距离达到1/3波形弹簧的自由高度，保持负载24h。释放后，再测其工作弹力，应符合5.7条的要求。
韧性试验：将波形弹簧的波谷围绕8mm的圆棒弯曲90°，目测其表面，应符合5.8条的要求。检验规则
波形弹簧应经厂检验部门检查合格，并签署合格证后才能出厂。波形弹簧的试验分出厂试验和型式试验7.2.1
出厂试验项目：
外观检查：
尺寸检查；
工作弹力试验。
型式试验项目：
出厂试验的全部项目，
弹性试验；
韧性试验。
型式试验在下列情况之一时进行：新产品鉴定，
当设计、工艺、
材料有重大变更时：
长期不生产，再次恢复生产时；c.
正常批量生产，每年进行一次。d.

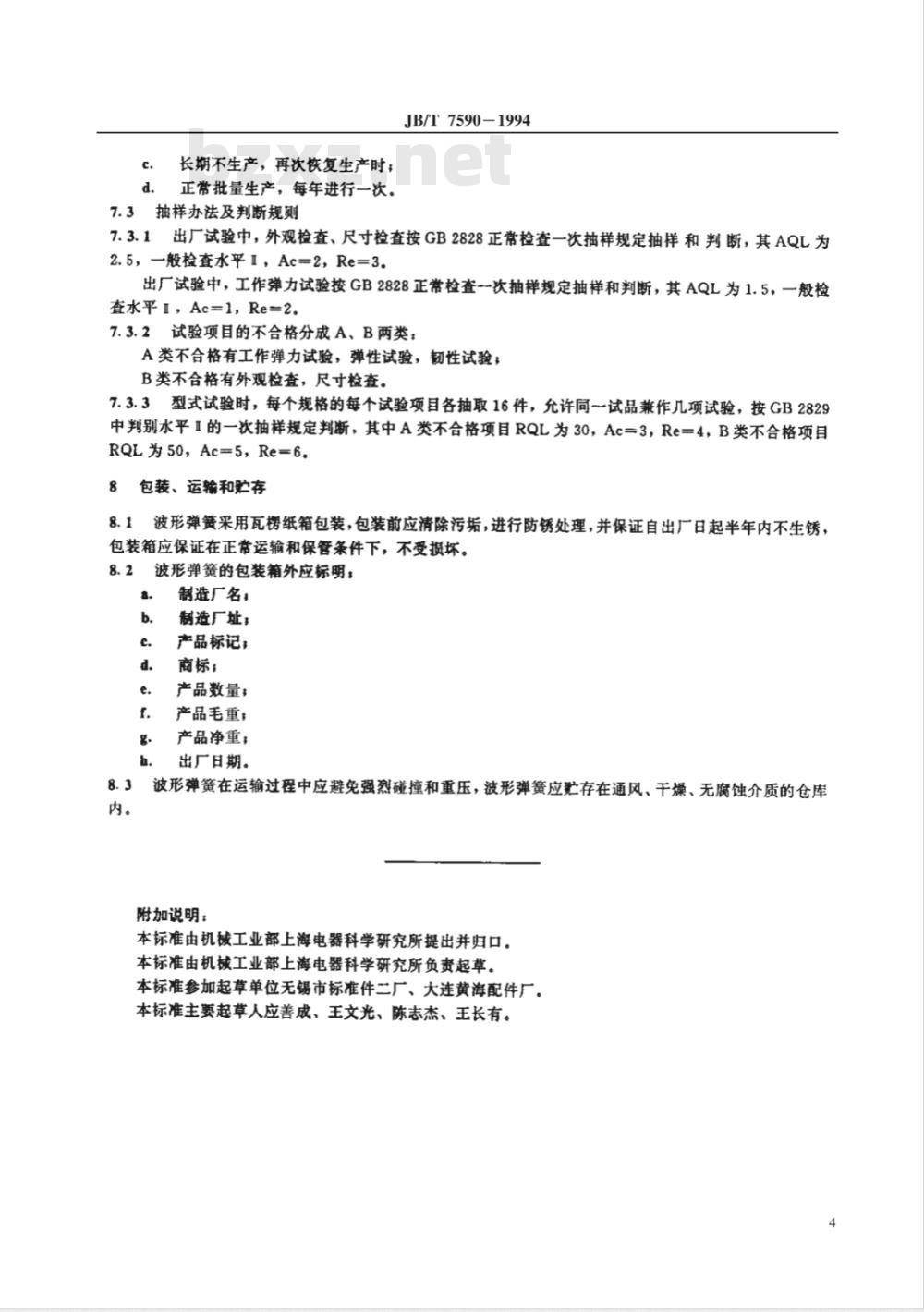

7.3抽样办法及判断规则
JB/T7590-1994
出厂试验中，外观检查、尺寸检查按GB2828正常检查一次抽样规定抽样和判断，其AQL为7.3.1
2.5，一般检查水平I，Ac=2，Re=3.出厂试验中，工作弹力试验按GB2828正常检查一次抽样规定抽样和判断，其AQL为1.5，一般检查水平I，Ae=1，Re=2。
7.3.2试验项目的不合格分成A、B两类；A类不合格有工作弹力试验，弹性试验，韧性试验；B类不合格有外观检查，尺寸检查。7.3.3型式试验时，每个规格的每个试验项目各抽取16件，允许同～试品兼作几项试验，按GB2829中判别水平I的一次抽样规定判断，其中A类不合格项目RQL为30，Ac=3，Re=4，B类不合格项目RQL为50，Ac=5，Re=6。
8包装、运输和贮存
波形弹簧采用瓦榜纸箱包装，包装前应清除污垢，进行防锈处理，并保证自出厂日起半年内不生锈，8.1
包装箱应保证在正常运输和保管条件下，不受损坏。8.2波形弹簧的包装箱外应标明：a.
制造厂名：
制造厂址：
产品标记：
商标；
产品数量；
产品毛重；
产品净重，
出厂日期。
波形弹簧在运输过程中应避免强烈碰撞和重压，波形弹簧应存在通风、干燥、无腐蚀介质的仓库8.3
附加说明：
本标准由机械工业部上海电器科学研究所提出并归口。本标准由机械工业部上海电器科学研究所负责起草。本标准参加起草单位无锡市标准件二厂、大连黄海配件厂。本标准主要起草人应善成、王文光、陈志杰、王长有。4
