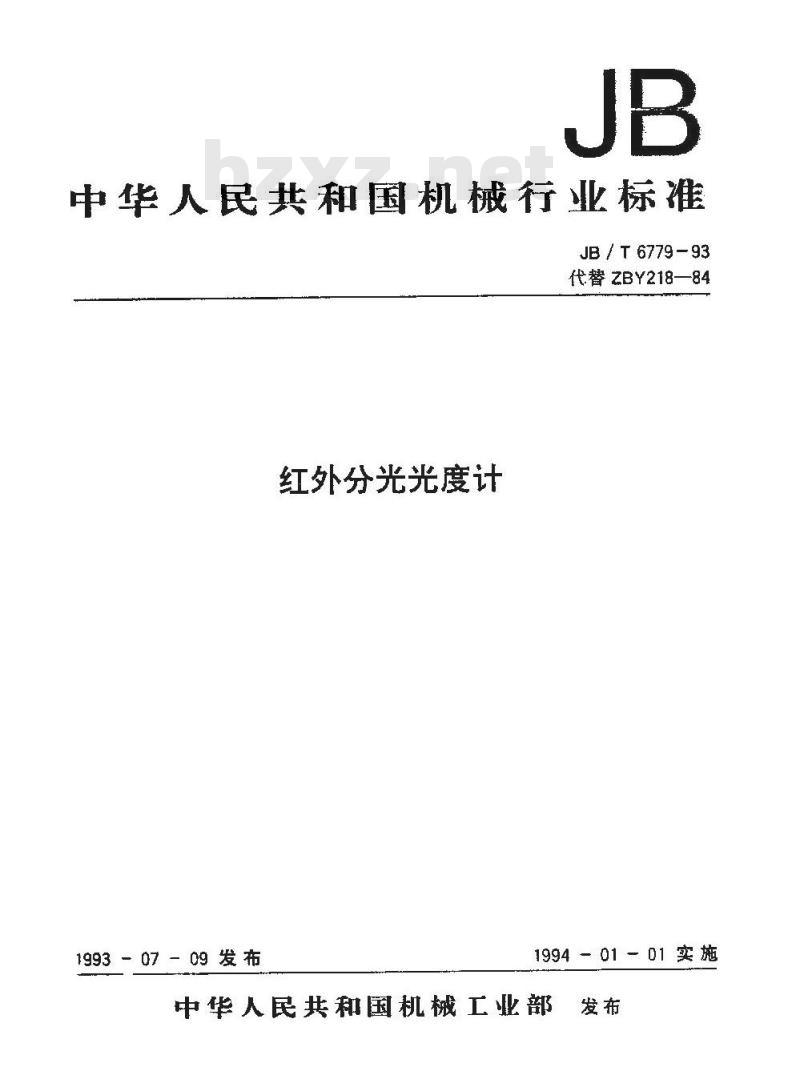

中华人民共和国机械行业标准
JB/T6779-93
代替ZBY218—84
红外分光光度计
1993-07-09发布
1994-01—01实施
中华人民共和国机械工业部

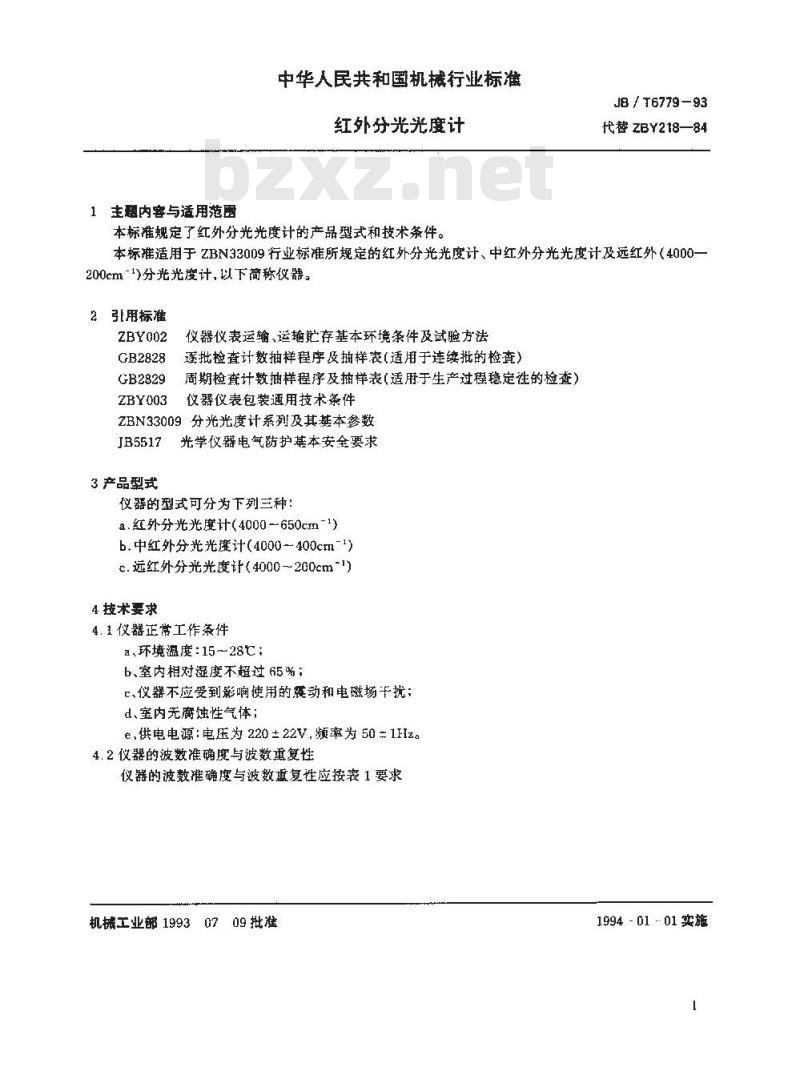

1主翌内容与适用范围
中华人民共和国机械行业标准
红外孖光光度计
本标准规定了红外分光光度计的产品型式和技术条件。J8 / T6779-93
代替 ZBY218—84
本标准适用于ZBN330D9行业标准所规定的红外分光光度计、中红外分光光度计及远红外（4000-一200cm-1)分光光度计，以下简称仪器。2引用标准
ZBY002
GB2828
GB2829
ZBY003
仪器仪表运输、运输贮存基本环境条件及试验方法逐批检查计数抽样程序及抽样表(适用于连续批的检查)周期检套计数抽样程序及抽样表（适用于生产过程稳定性的检查）仪器仪表包装通用技术条件
ZBN33009分光光度计系列及其基本参数JB5517
3产品型式
光学仪器电气防护基本安全要求仪器的型式可分为下列三种：
a.红外分光光度计(4000-650cm-1)b.中红外分光光班计(4000－400cm-1)c.远红外分光光度计（4000200cm-1)4技术要求
4.1仪器正常工作条件
a.环境温度：15～28：
b、室内相对度不超过 65 %;
飞、仪器不应受到影响使用的爆动和电磁场卡扰；d、室内无腐蚀性气体；

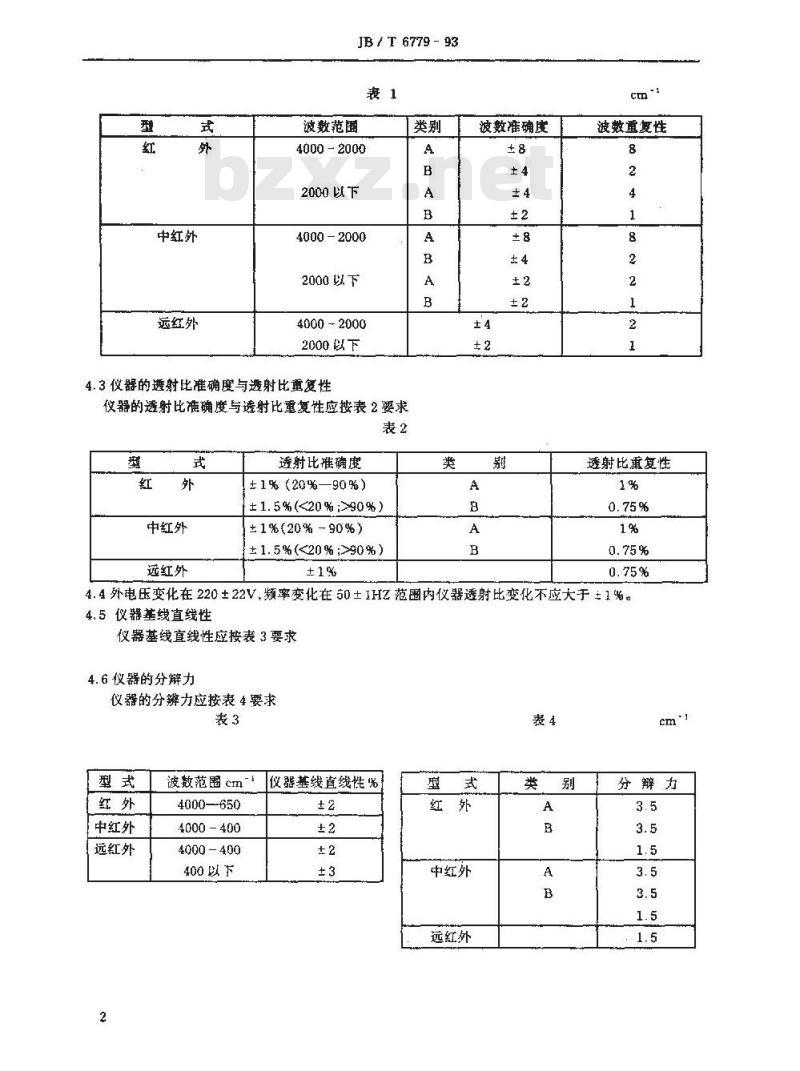

e，供电电源：电压为 220±22V频率为 50 =1HIz。4.2 仪器的波数准确度与波数重复性仪器的波数推确度与波数重复性应按表1要求机械工业部19930709批准
1994-01 01实旅
中红外
远红外
JB / T 6779 - 93
波数范围
4000-2000
2000 以下
4000-2000
2000以下
4000 - 2000
2000以下
4. 3 仪器的透射比准确度与透射比重复性仪的透射比准确度与透射比重复性应按表2要求表2
中红外
远红外
透射比准确度
±1% (20%—90%)
±1. 5%(<20% ;>90%)
±1%(20% - 90%)
±1.5%(<20%;>90%)
波数准确度
波数重复性
透射比重复性
4.4外电压变化在220±22V,频率变化在50±IHZ范围内仪器透射比变化不应大于±1%。4.5仪器基线直线性
仪器基线直线性应按表3要求
4.6仪器的分辩力
仪器的分辨力应按表4要求
中红外
远红外
波数范圈 cm-1
4000-650
4000- 400
4000-400
400以下
仪器基线直线性%
中红外
远红外
分辨力

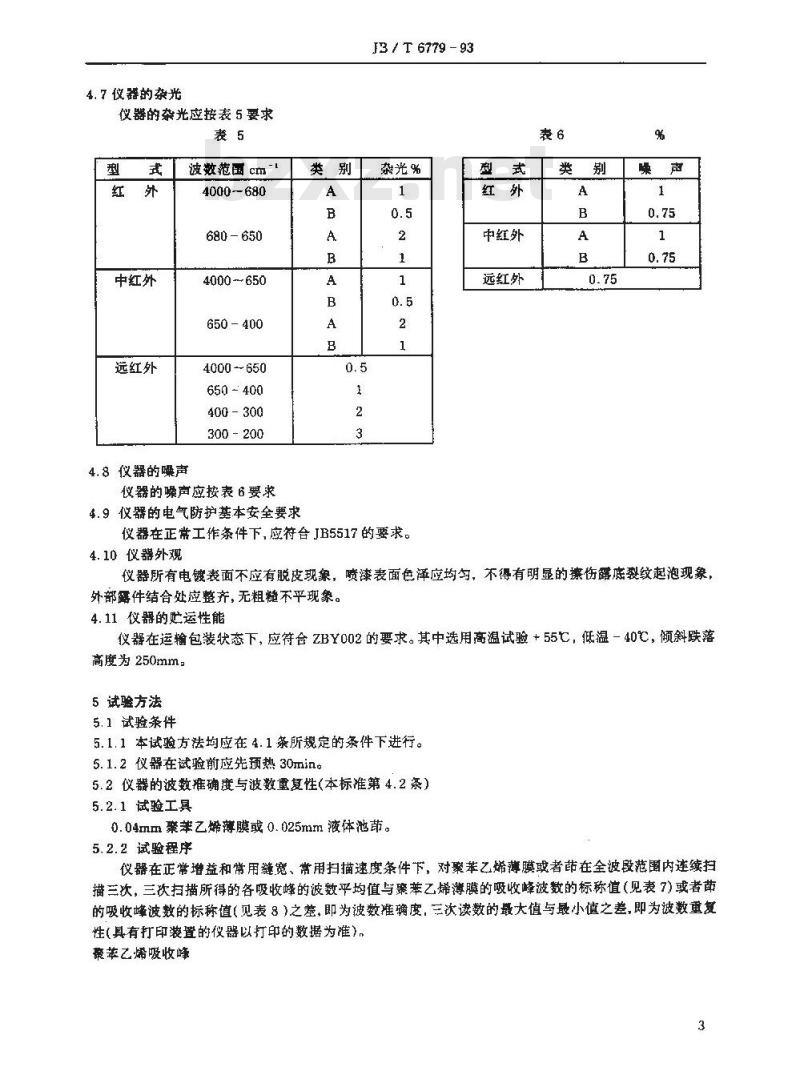

4. 7 仪器的杂光
仪器的杂光应按表5要求
中红外
远红外
波数范围 cm-1
4000-680
680-650
4000~650
650-400
4000-650
650-400
400- 300
300-200
4.8仪器的噪声
仪器的噪声应按表6要求
4.9仪器的电气防护基本安全要求类别
J3 / T 6779 - 93
杂光%
仪器在正常工作条件下，应符合JB5517的要求。4.10仪器外观
中红外
远红外
仪器所有电镀表面不应有脱皮现象，喷漆表面色泽应均匀，不得有明显的擦伤露底裂纹起泡现象，外部露件结合处应整齐，无粗髓不平现象。4.11仪器的贮运性能
仪器在运输包装状态下，应符合ZBY002的要求。其中选用高温试验+55C，低温一40℃，倾斜跌落高度为250mm
5试验方法
5. 1 试验条件
5.1.1本试验方法均应在4.1条所规定的条件下进行。5.1.2仪器在试验前应先预热30mine5.2仪器的波数准确度与波数重复性(本标准第4.2条)5.2.1 试验工具
0.04mm亲苯乙烯薄膜或0.025mm液体池节。5.2.2试验程序

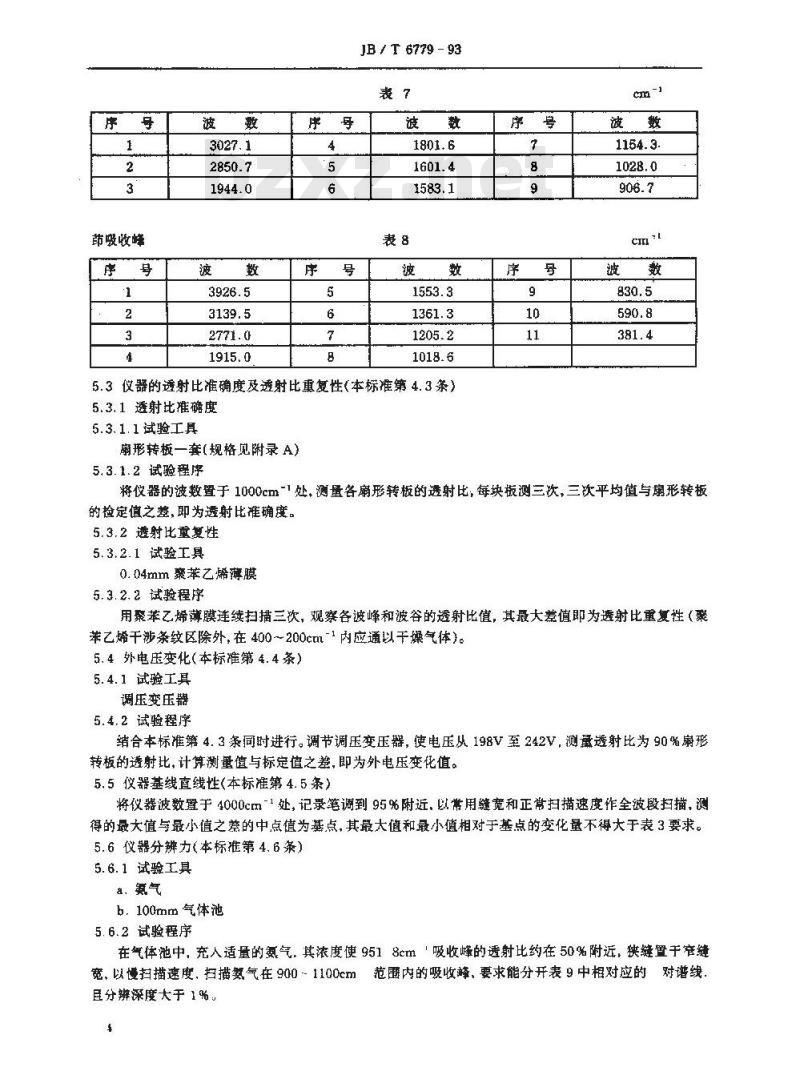

仪器在正常益和常用缝宽、常用扫描速度条件下，对聚苯乙烯薄膜或者节在全波段范围内连续拦描三次，三次扫描所得的各吸收峰的波数平均值与骤苯乙烯薄膜的吸收峰波数的标称值（见表7）或者萨的吸收峰波数的标称值（见表8）之差，即为波数准确度，三次读数的最大值与最小值之差，即为波数重复性(具有打印装置的仪器以打印的数据为准)，聚苹乙烯吸收峰
吸收峰
JB / T 6779 - 93
5.3仪器的透射比准确度及透射比重复性(本标准第4.3条）5.3.1 透射比准确度
5.3. 1. 1 试验工具
扇形转板一套(规格见附录A)
5.3.1.2 试验程序
将仪器的波数暨于1000cm-1处，测量各扇形转板的避射比，每块板测三次，三次平均值与扇形转板的检定值之差,即为透射比准确度。5.3,2 避射比重复性
5.3.2.1试验工具
0.04mm聚苯艺烯薄膜
5.3.2.2 试验程序
用聚苯乙烯薄膜连续扫描三次，观案各波峰和波谷的透射比值，其最大差值即为透射比重复性（聚苯乙烯干涉条纹区除外，在400～200cm-1内应通以干燥气体）。5.4外电压变化(本标准第 4.4条)5.4.1 试验工具
调压变压
5.4.2试验程序
结合本标准第4.3条同时进行。调节调压变压器，使电压从198V至242V，测量透射比为90%扇形转板的透射比，计算测量值与标定值之差，即为外电压变化值。5.5仪器基线直线性（本标准第4.5条）将仪器波数置于4000cm-1处，记录笔调到95%附近.以常用缝宽和正常扫描速度作全波段扫描，测得的最大值与最小值之差的中点值为基点，其最大值和最小值相对于基点的变化量不得大于表3要求。5.6仪器分辨力（本标准第4.6条）5.6.1 试验工具
a、氟气
b，100mm气体池
5.6.2试验程序
在气体池中，充人适量的氨气，其浓度使9518cm吸收峰的透射比约在50%附近，狭缝置于窄缝宽，以懂扫描速度，扫描氨气在900～1100cm范围内的吸收蜂，要求能分开表9中相对应的对谱线，巨分辨深度大于 1 %。
分辨力
分辨线对
1053.1/ 1051. 5
951.8 / 948.2
5.7仪器的杂光(本标准第 4.7 条)5.7. 1 试验工具
JB / T 6779 - 93
滤光片
熔石英
氟化锂
氟化钙
氟化钠
溴化钾
波数范围
2050~1200
1140-800
760-600
630-400
410-250
240200
滤光片熔石英（30mm×20mm×2mml），氟化锂（30mm×20mm×6mm），氟化钙（30mm×20mm×6mm），氟化钠（30mm×20mm×6mm），氯化钠（30mm×20mm×6mm），澳化钾（30mm×20mm×6mm)。
5.72试验程序
分别对各滤光片按表12中相应波段进行扫描，所得透射比即为该波段的杂光。5.8仪器的噪声(本标准第 4.8条)将仪器波数置于1000cm-1处,在常用缝宽正常增益和快速第响应时间条件下,将记录第调到95%附近，定波数扫描5min,测得其最大噪声(蜂一峰值)即为仪器的噪声。5.9仪器的电气防护基本安全要求(本标准第4.9条)按JB5517相应试验方法进行试验。5.10仪器的外观（本标准第4.10条）按要求目视和手感试验。
5.11仪器的贮运性能（本标准第4.11条）按ZBY002相应试验方法进行试验。6检验规则
6.1检验分类
产品的检验分为出厂检验和型式捡验。6.2出厂检验
6.2.1出厂检验抽样检查应按 GB2828的次抽样检查。6.2.2出厂检验的项目分组，检查水平(IL)和合格质基水平(AQL)应符合表11要求。表11
不合格类别
技术条款
4.2;4.5;4.9
4.3;4.4;4.6;4.7;4.8
注: AQL均为每百单位产品不合格数。当用户有特殊要求时.AQ1.值按订货合同的规定,63型式检验
6 3 1 产品在下列情况之
时，应进行型式检验，
IB / T 677993
、新产品和老产品转广生产的试制定型鉴定：b、正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；C、正常生产时，定期或积累一定产量后，应周期性进行一次检验；d.,产品长期停产后,恢复生产时;e、出厂检验结果与上次型式检验有较大差异时；f、国家质量监督机构提出进行型式检验的要求时：6.3.2型式检验应包括本标准中所规定的全部试验项目，型式检验的样品应从出广检验合格的产品中随机描敢。
6.3.3型式检验的抽样采用GB2829中一次抽样检查。6.3.4型式检验的项目分组、判别水平(DL)、不合格质量水平(RQL)和抽样方案应符合表12规定。表12
不合格类别
技术茶款
4.2,4.5,4.9
4.3,4. 4.4. 6.4. 7.4.8
注:RQL均为每百单位产品不合格数。7标志、包装、运输及贮存
7.1 标志
7.1.1产品标志
a.制造厂名(或商标);
b、产品名称;
c、产品型号：
d、制造日期或编号。
7.1.2包装标志
仪器的包装标志应符合ZBY003的要求。7.2包装
仪器的包装应符合ZBY003中的要求。73运输
仪器应有遮蔽的运输工具运送。7.4 贮存
判定数组
Ac = 0, Re = 1
Ac -1, Re= 2
Ac = 2,Re = 3
仪器贮存环境应通风，周围无醛性气体、碱及其它有害物质。有包装的仪器应贮存在有遮蔽的场所周围无酸性气体、碱及其它有害物质。6
JB / T 6779 - 93
附录 A
腐性转板的技术规格
(考件）
实际透射比
名义透射比
29—31
实际选射比准确度
扇形转板的开口角度可在万能工具显微镜的圆工作台上进行测试并把开口角度与90之比换算成透射比。
JB / T 6779 - 93
抽样方塞举例
(件）
例 1、采用 GB2828 次抽样,批量 N = 50 A 类不合格 AQL = 2. 5,B 类不合格 AQL = 4. 0, C 类不合格AQL=10,IL=S-4,求该批试验维的一次抽样方案和样品数 n？A类不合格的正常检查一次抽样方案，AQL=2.5，查表得 n = 5, Ac = 0, Re = 1B类不合格的正常检查一次抽样方案，AQL=4.0，查表得 n = 3, Ac = 0, Re = 1C类不合格的正常检查一次抽样方案，AQL=10，查表得 n = 5, Ac = 1, Re = 2例2、采用GB2829一次抽样，规定A类不合格RQL=30.Ac=0,Re=1),B类不合格RQL=65.Ac=1.Re=2),C类不合格RQL=100,（Ac=2,Re=3)求该试验组的样品数n？查表得：A类、B类、C类不合搭正常检查一次抽样方案的样品数n=3。附加说明：
本标准由上海光学仪器研究所提出并归口：本标准上海光学仪器研究所负责起草。本标准由戴静波起草。
