中华人民共和国机械行业标准
冲模导向装置
A型导柱
1主题内容与适用范围
JB/T7187.1—95
本标准规定了冲模导向装置A型导柱的技术条件、结构形式、尺寸规格、材料、热处理要求及标记。本标准适用于冲模滑动导向钢板模架。2引用标准免费标准bzxz.net
GB2870
优质碳素结构钢技术条件
冲模模架零件技术条件
3技术条件、结构形式和尺寸规格3.1技术条件按GB2870的规定。

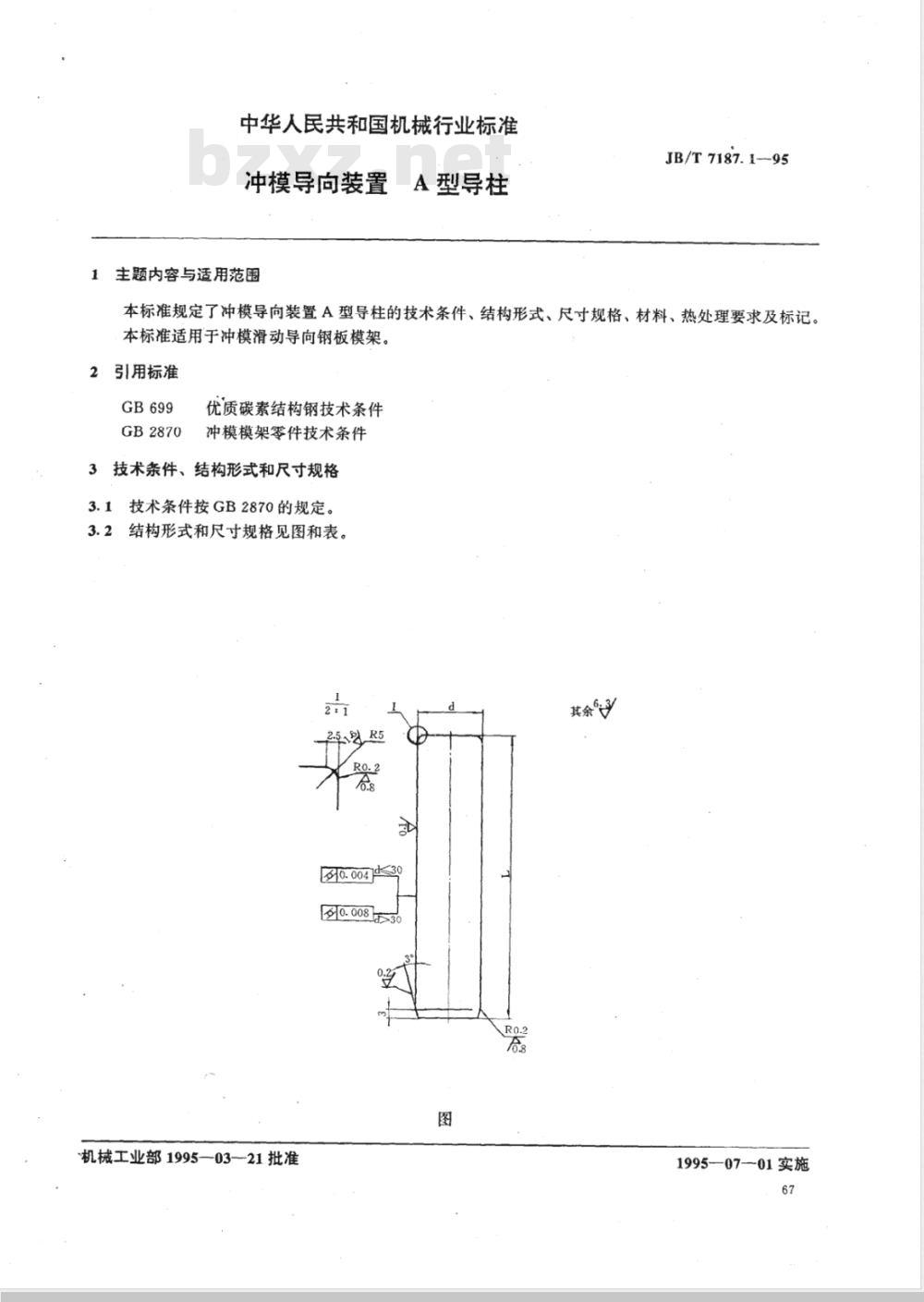

3.2结构形式和尺寸规格见图和表。其余
机械工业部1995—03—21批准
1995—0701实施
基本尺寸
注：1)为GB2861.1中的规格。
4材料和热处理要求
4.1材料
20钢GB699。
4.2热处理要求
JB/T7187.1—95
表面渗碳深度0.8~1.2mm，淬火，表面硬度HRC58~62。5标记
本标准规定的导柱标记由下列要素组成：导柱；
导柱类型；
导柱直径d与直径的极限偏差；
导柱长度L；
本标准编号。
示例：直径d=25mm、极限偏差为h5、长度L=160mm的A型导柱的标记如下：导柱A25
h5×160JB/T7187.1
