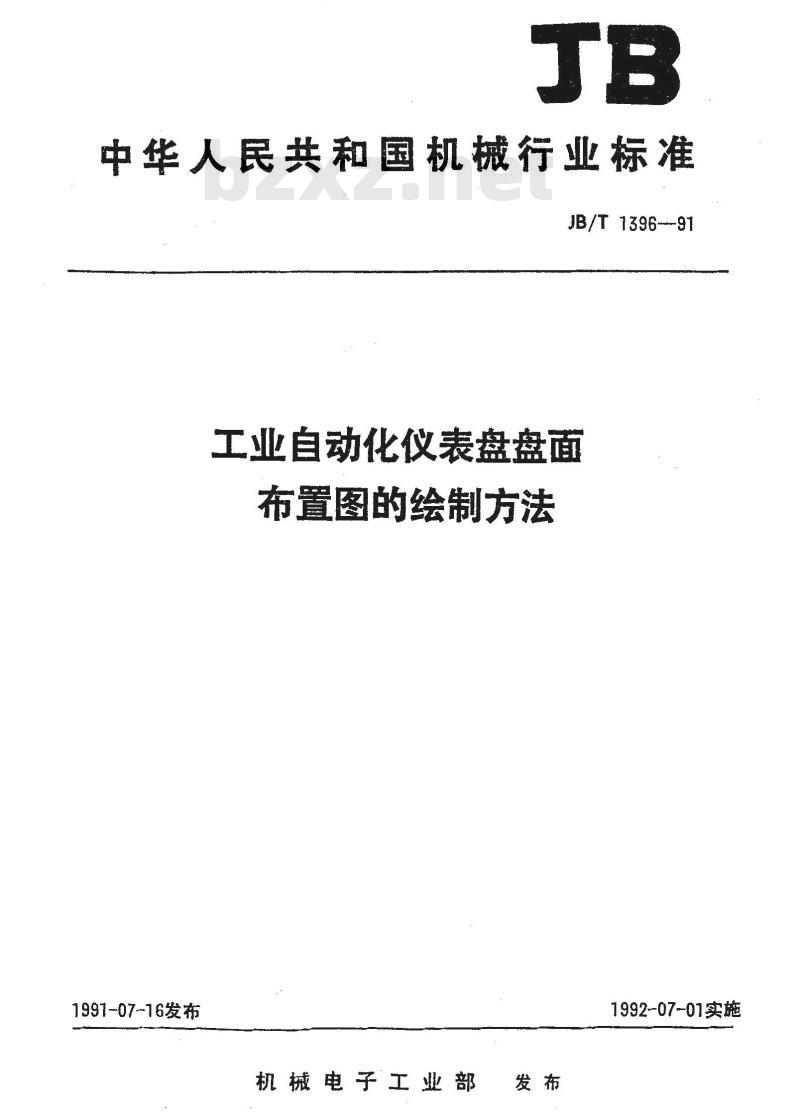

中华人民共和国机械行业标准
JB/T1396-91
工业自动化仪表盘盘面
布置图的绘制方法
1997-07-16发布
机械电子工业部
1992-07-01实施

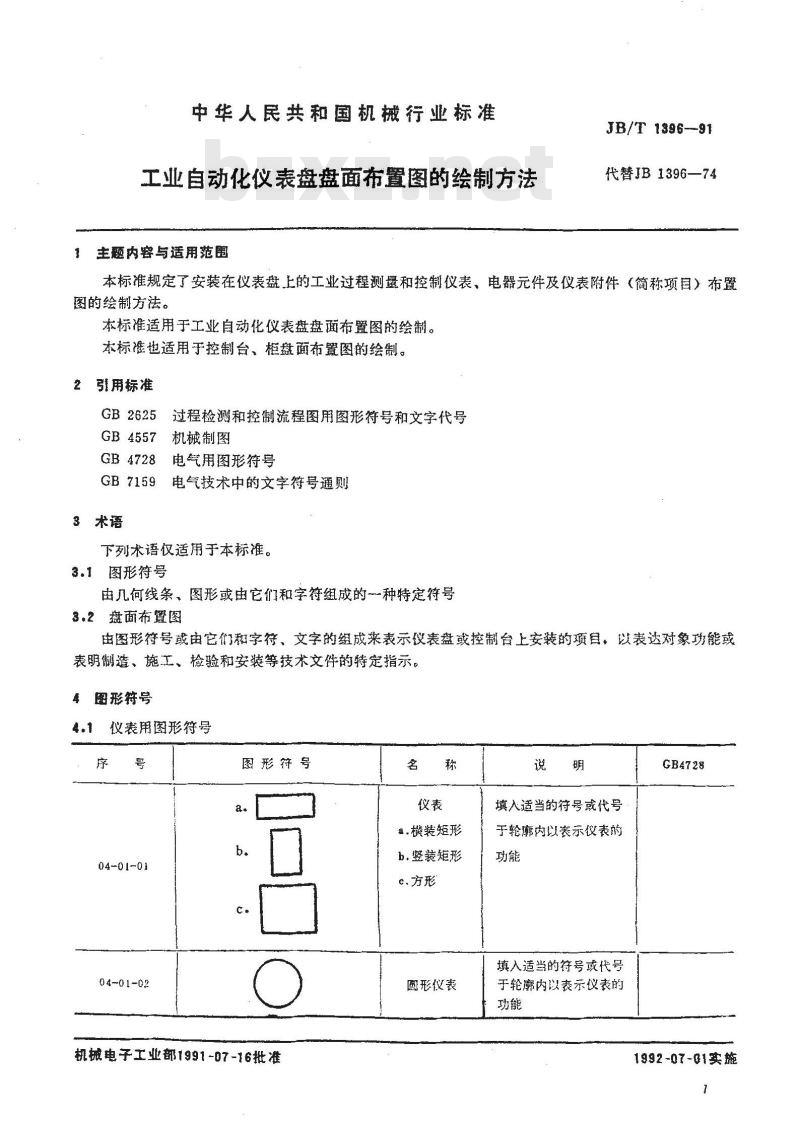

中华人民共和国机械行业标准
工业自动化仪表盘盘面布置图的绘制方法主题内容与适用范围
JB/T 1396--91
代替JB1396—74
本标准规定了安装在仪表盘上的工业过程测量和控制仪表、电器元件及仪表附件（简称项目）布置图的绘制方法。
本标准适用于工业自动化仪表盘盘面布置图的绘制。本标准也适用于控制台、柜盘面布置图的绘制。2引用标准
GB2625过程检测和控制流程图用图形符号和文字代号GB 4557
机械制图
GB4728电气用图形符号
GB7159电气技术中的文字符号通则3术语
下列术语仅适用于本标准。
3.1图形待号
由几何线条、图形或由它们和字符组成的一种特定符号3.2盘面布置图
由图形符号或由它们和字符、文字的组成来表示仪表盘或控制台上安装的项目，以表达对象功能或表明制造、施工、检验和安装等技术文件的特定指示。4
图形符号
仪表用图形符号
04-01-01
04~01-02
图形符号
机械电子工业部1991-07-16批准名
8.横装矩形
b.竖装矩形
c、方形
圆形仪表
填入适当的符号或代号
于轮廓内以表示仪表的
填入适当的符号或代号
于轮廓内以表示仪表的
GB4728
1992-07-01实施

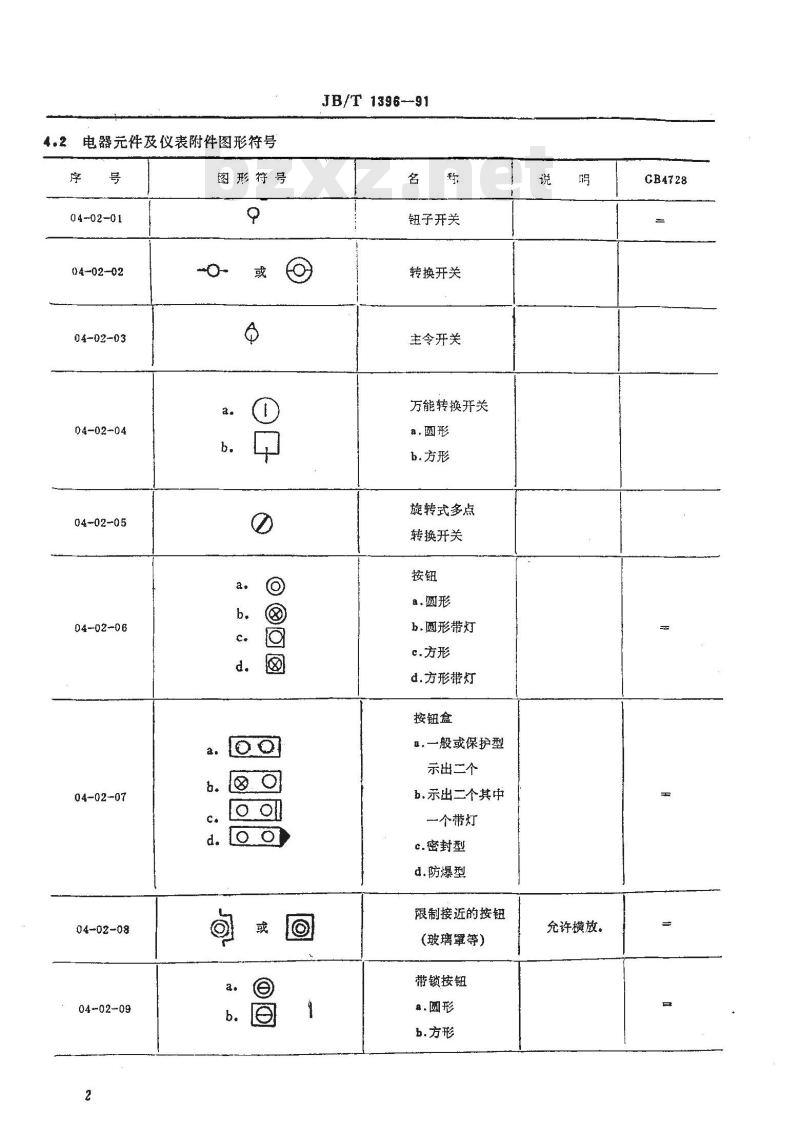

4.2电器元件及仪表附件图形符号序
04-02-01
04-02-02
04-02-03
04-02-04
04-02-05
04-02-06
04-02-07
04-02-08
0402-09
图形符号
JB/T1396---91
钮子开关
转换开关
主令开关
万能转换开关
旋转式多点
转换开关
b.圆形带灯
d.方形带灯
按钮盒
，一般或保护型
示出二个
b.示出二个其中
一个带灯
c.密封型
d.防爆型
限制接近的按钮
(玻璃罩等）
带锁按钮
允许横放。
GB4728
04-02-10
04-02-11
04-02-12
04-0213
04-02-14
04-02-15
04-02-18
04-02-17
图形符号
图或图
JB/T 1396---91

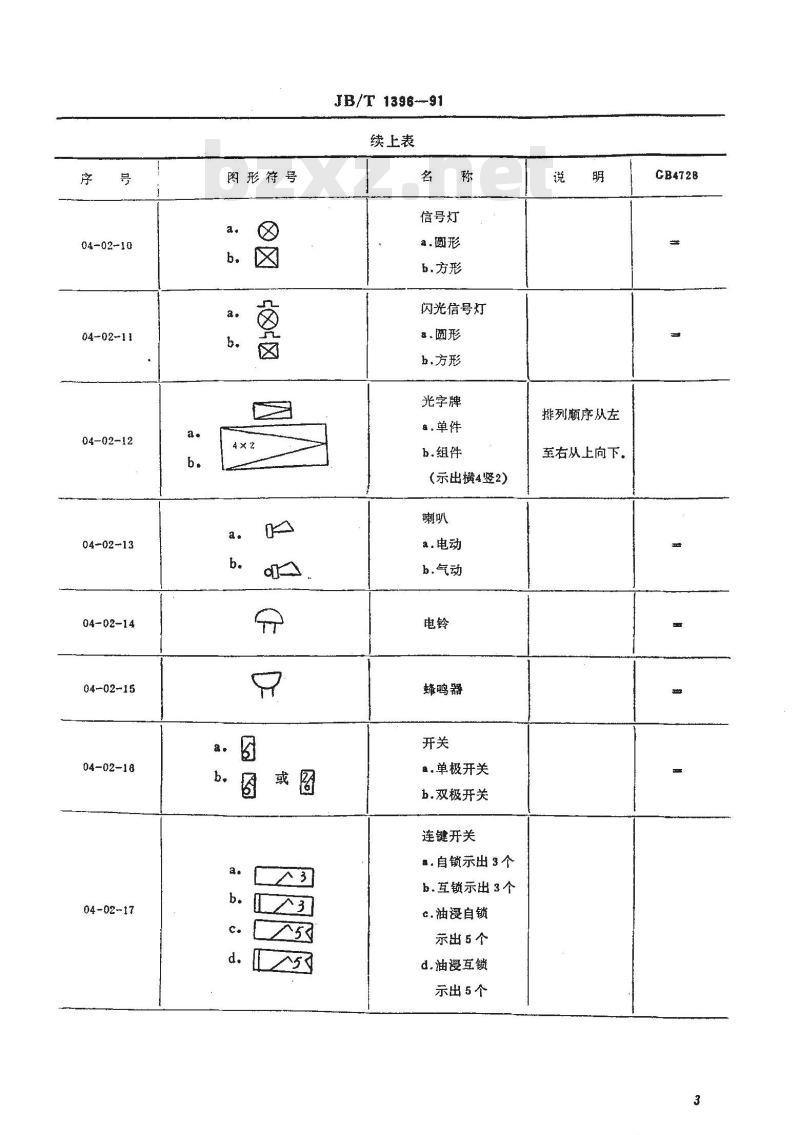

续上表
信号灯
闪光信号灯
光字牌
（示出横4竖2）
蜂鸣器www.bzxz.net
a.单极开关
b.双极开关
连键开关
a.自锁示出3个
b.互锁示出3个
c.油浸自锁
示出5个
d.油浸互锁
示出5个
排列顺序从左
至右从上向下，
CB4728
04-02-18
04-02-19
04-02-20
04-02-21
04-02-22
04-02-23
04-02-24
04-02-25
图形符号
JB/T 1386--81

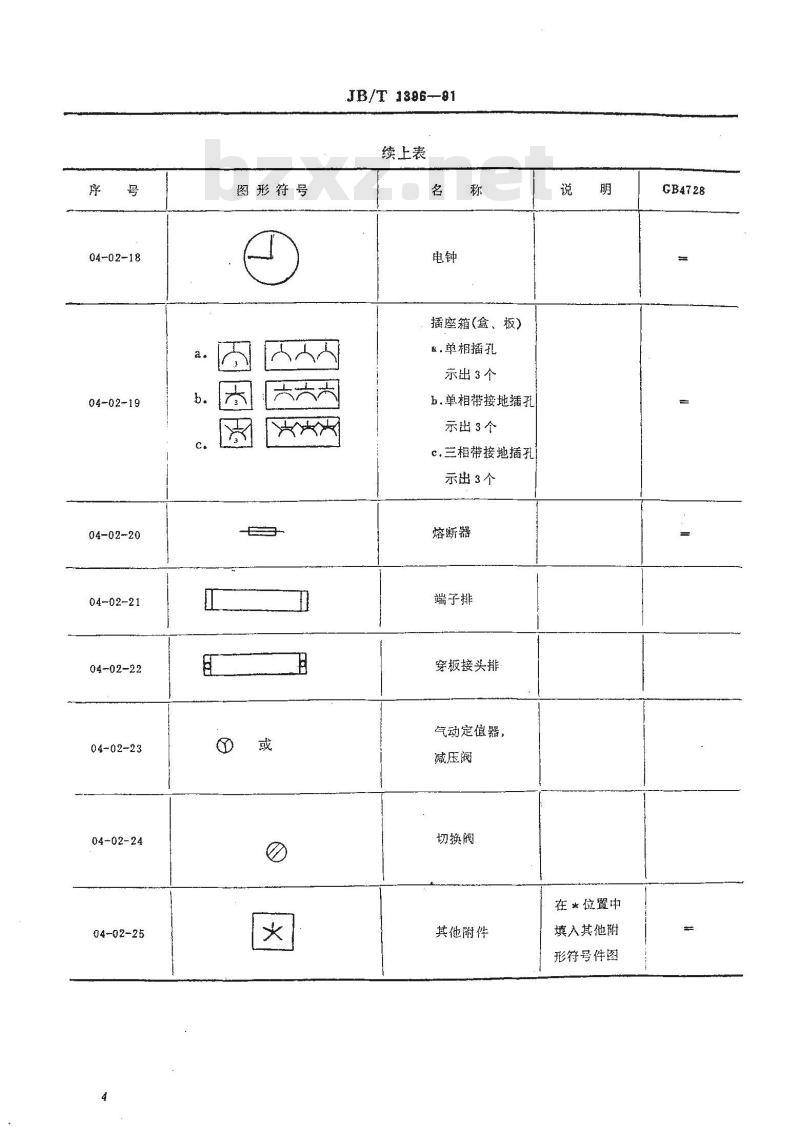

续上表
插座箱(盒、板)
8.单相插孔
示出3个
b.单相带接地播孔
示出3个
c.三相带接地插孔
示出3个
熔断器
端子排
穿板接头排
气动定值器，
减压阀
切换阀
其他附件
在＊位置中
填入其他附
形符号件图
GB4728
4.3其他图形符号
JB/T 1396—91
本标准未作规定的图形符号可参照04-02-25图形符号。4.4简略画法
在同一图形符号连续重复时，可采用简略画法。盘面布置图
5·针例·
盘面布置图一般按1:5比例绘制，当需要选用其他比例时，应符合GB4557的规定。5.2线条
盘面的轮廓用粗实线绘制，项目的标志框用粗实短线表示。5.3标注
&：盘面布置图上应标注仪表盘的型号及项代号，b．项目的标志框上可填写标志框名称，也可另列标志框名称表。5.4项目表示方法
盘面布置图内的项目应标注位置代号及代表仪表位号的文字符号（见图1）采用4.1条图形符号的项目，其文字代号应符合GB2625的规定见附录A（补充件）A33，采用4.2条图形符号的项目，其文字代号应符合附录A中A1、A2的规定。a：采用4.1条图形符号的项目应在图形符号内标注位置代号及文字代号，特别使用的场合，允许将产品型号标注在文字代号下部并加注括号；位置代号应与明细表内序号基本一致。位置代号
细实线
文字代号
(产品型号)
a．表示方法
(XWD- 110)
b。示例
当书写在图形符号内有困难时，可标注在图形符号近旁（见图2），b.
当采用4.2条图形符号时，允许只标注出位置代号（见图3），C
成组的项目可用细实线框出，标注出该项目组的位置代号（见图4）。d.
5.5尺寸标注
a：尺寸线一般标注在盘外，如果在盘外裘示不清楚附，允许标注在盘内，b。仪装盘正而布暨图上，项目安装尺寸应按中心线标注，C。横向尺寸应从盘中心向两边标注，纵向尺寸应从盘顶向下连续标注。5
5.6注释
JB/T1396—91
当含义不便用图示方法表示时，可采用下列注释方法注释应放在所说明的对象附近，a.
b。在其附近加以标记，而将注释置于图边，C。多个注释，将这些注释加以标记并按顺序放在图边框附近。5.7明细表
盘面布置图上的项目明细表应包括序号、位置代号、文字代号、名称、型号规格、单位、数量、备注等内容。
5.8相关图号
盘面布置图右方应列出相关图纸的图号。5.9技术要求与说明
与盘面布置图有关的技术要求与说明应符合GB4557的规定。5.10安装平面图
必要时，应绘制仪表盘、控制台在控制室内组装的平面图，并注明安装角及控制室平面尺寸。5.11盘面布置
盘面布置应满足使用的要求。盘面布置图的布局原则，应符合附录B（补充件）的规定。6
基本符号
A1--01
A1—02
A1--04
A1—06
A1—07
A1—12
A1--13
A1—14
A1—15
A1—27
JB/T1396—91
附录A
工业自动化仪表盘盘面布置图常用文字符号（补充件）
F，FU
电阻器
电感器，电抗器
电容器
电位器
变压器
电压互感器
电流互感器
电压表
电流表
功率表
功率因数表
相位表
频率表
选择开关
熔断器
继电器
接触器
整流器
GB 7159
GB 4728.8
GB 4728.8
GB 4728.8
A1—33
Af——3?
A1--38
A1—39
A2辅助符号
A2—01
.A2--02
A2-03
-A2--04
A&—05
A2—07
A2--09
A2--10
A2—12
A2—-13
A2——14
A2—15
A2——17
A2—18
A2—19
辅助符号
JB/T 1896---91
续上表
电铃，电笛，蜂鸣器
照明灯
电源接线端子排
系统接线端子排
穿板接头排
过滤器
GB7159
GB7159
A8过程检测和控制项目用文字符号第
被测变量或初始变量
喷嘴火焰
电导率
密度或比重
电压（电动势）
尺度(尺寸)
手动（入工触发）
时间或时间程序
水分或湿度
供选用
供选用
压力或真空
数量或件数
放射性
速度或频率
JB/T 1396-91
修饰词
比（分数）
积分、累计
后继字母
供选用
控制 (调节)
检测元件
操作器
供选用
节流孔
试验点（接头）
记录或打印
开关或打印
被测变量或初始变量
多变量
重盘或力
未分类
供选用
JB/T 1396--91
续上表
修饰调
后继字母
多功能
阀、风门、百叶窗
未分类
继动器
驱动、执行或未分类的
执行器
B1.盘面布局
JR/T 1396--91
附录B
盘面布置图的布局
(补充件）
盘面布置图应做到布局合理，图面清晰，盘面四周要留有定距离，左右各不小于80mm，上部不
小于40mm。在仪表盘中，
a：上段一般为指示报警区域，距盘底1650mm以上，b，中段一般为监控、调节、记录区域，距盘底1000～1650mmsc。下段一般为操纵、开关、按钮区域，距盘底800～1000mm。B2端子布局
盘内端子布局一般采用横向排列，两排端子间距离应不小于150mm，a.
采用汇线槽配线法时，端子排间距离不小于160mm,c．最低的端子排距盘底应不小于250mm，d。固定电缆用的电缆挡距盘底应不小于150mm。附加说明：
本标准由全国工业过程测量和控制标准化技术委员会提出。本标准由机械电子工业部上海自动化仪表研究所归口。本标准由上海工业自动化仪表研究所负责起草。本标准主要起草人金小飞。
