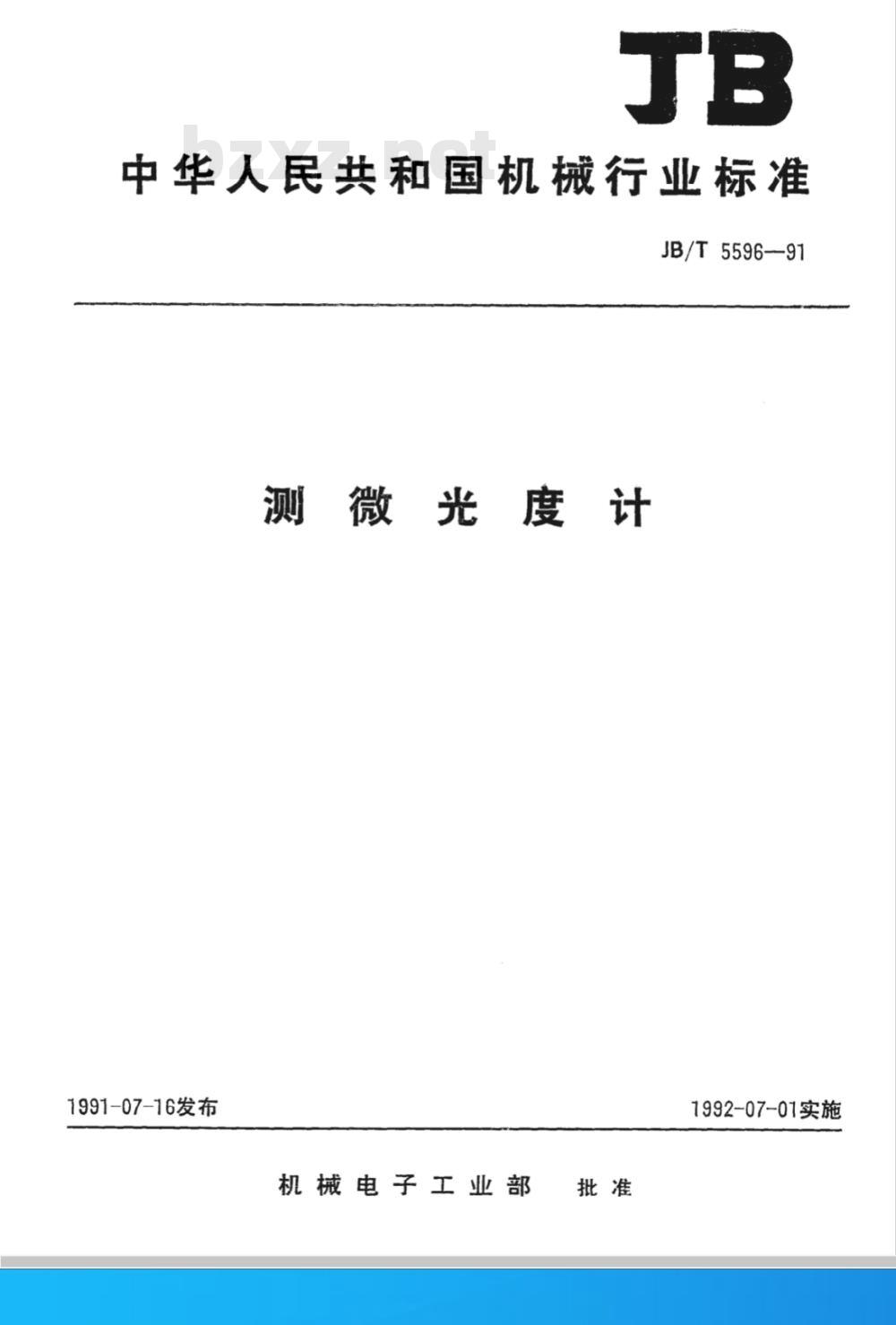

【机械行业标准(JB)】 测微光度计

中华人民共和国机械行业标准
JB/T5596--91
测微光度计
1991-07-16发布
机械电子工业部
1992-07-01实施

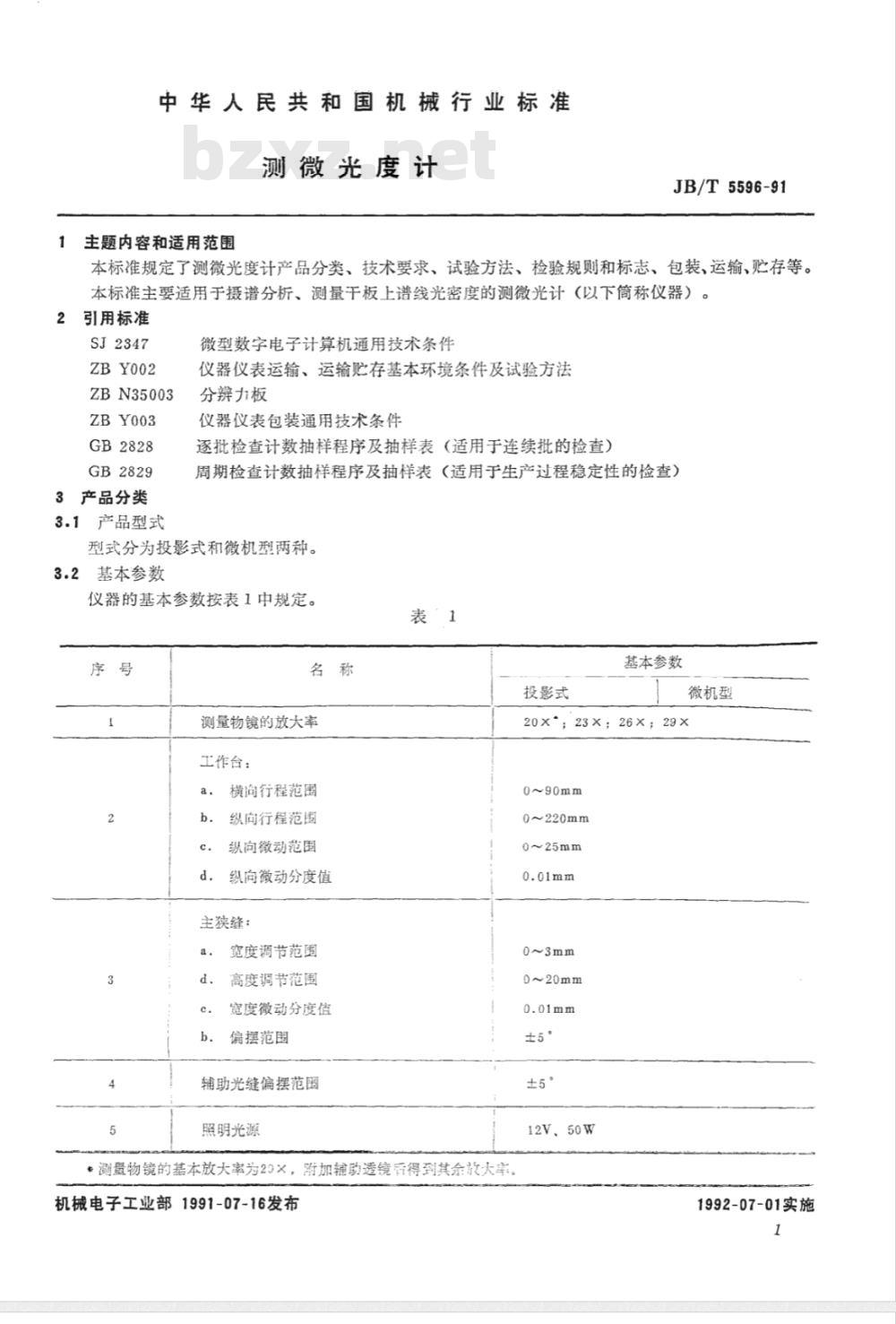

中华人民共和国机械行业标准
测微光度计
主题内容和适用范围
JB/T5596-91
本标准规定了测微光度计产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。本标准主要适用于摄谱分析、测量干板上谱线光密度的测微光计（以下筒称仪器）。2
引用标准
SJ2347
ZBY002
ZBN35003
ZB Y003
GB2828
GB2829
3产品分类
3.1产品型式
微型数字电子计算机通用技术条件仪器仪表运输、运输贮存基本环境条件及试验方法分辨力板
仪器仪表包装通用技术条件
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）型式分为投影式和微机型两种。3.2基本参数
仪器的基本参数按表1中规定。
测量物镜的放大率
工作台：
横向行程范围
纵向行程范围
纵向微动范围
织向微动分度值
主狭缝：
宽度调节范围
高度调节范围
宽度微动分度值
偏摆范围
辅助光缝偏摆范圈
照明光源
基本参数
投影式
微机型
20×；23×；26×；29×
0~90mm
0~220mm
0~25mm
0~20mm
12V、50W
*测量物镜的基本放大率为23义，附加辅助透镜骨得到其余放大率。机械电子工业部1991-07-16发布1992-07-01实施

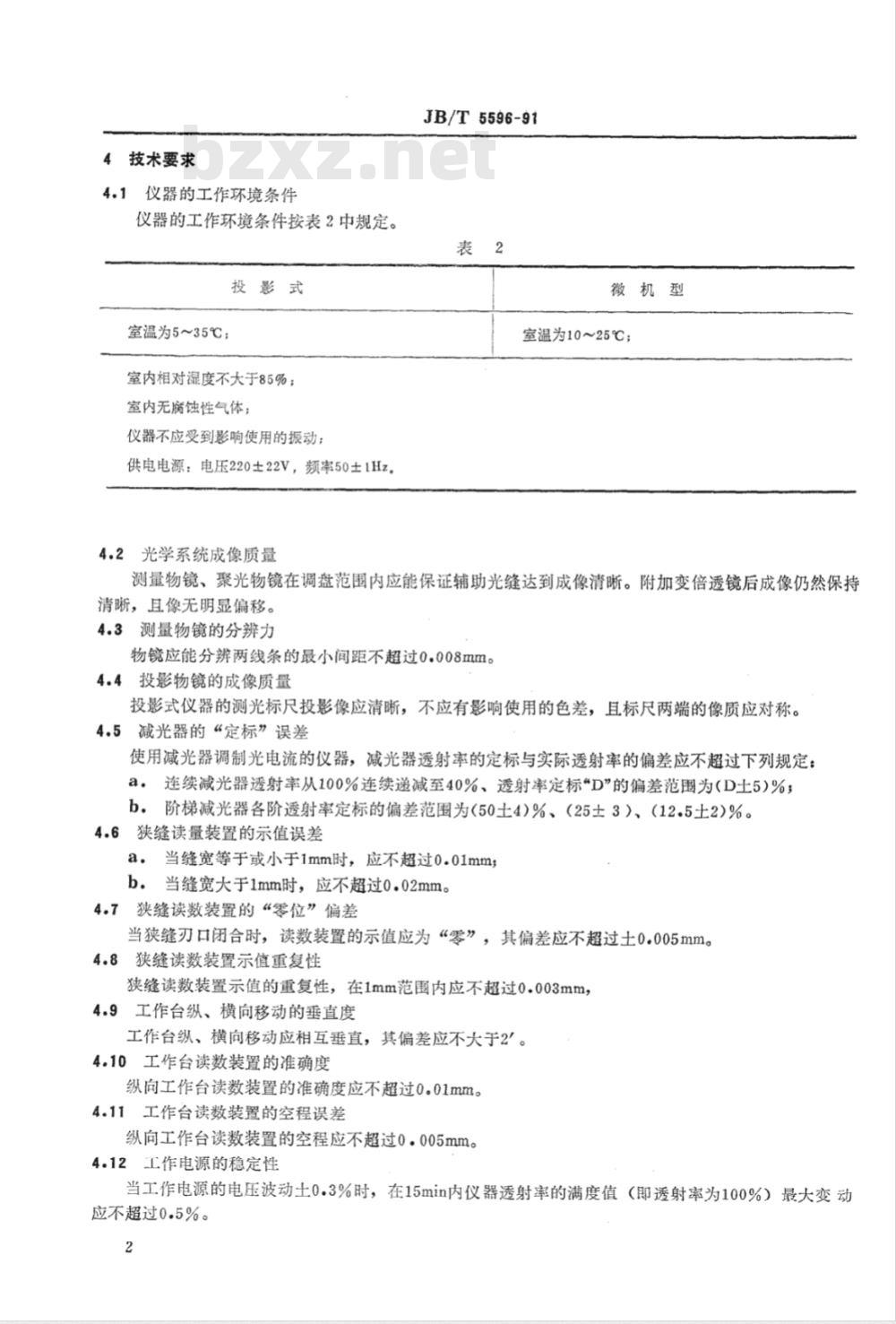

4技术要求
仪器的工作环境条件
仪器的工作环境条件按表2中规定。投影式
室温为5~35℃；
室内相对湿度不大于85%；
室内无腐蚀性气体；
仪器不应受到影响使用的振动；供电电源：电压220±22V，频率50±1Hz。4.2光学系统成像质量
JB/T5596-91
微机型
室温为10~25℃；
测量物镜、聚光物镜在调盘范围内应能保证辅助光缝达到成像清晰。附加变倍透镜后成像仍然保持清晰，且像无明显偏移。
4.3测量物镜的分辨力
物镜应能分辨两线条的最小间距不超过0.008mm。4.4投影物镜的成像质量
投影式仪器的测光标尺投影像应清晰，不应有影响使用的色差，且标尺两端的像质应对称。4.5减光器的“定标”误差
使用减光器调制光电流的仪器，减光器透射率的定标与实际透射率的偏差应不超过下列规定：a。连续减光器透射率从100%连续递减至40%、透射率定标*D”的偏差范围为（D土5)%；b．阶梯减光器各阶透射率定标的偏差范围为(50土4)%、（25±3）、（12.5土2)%。4.6狭缝读量装置的示值误差
a。当缝宽等于或小于1mm时，应不超过0.01mm；b．当缝宽大于1mm时，应不超过0.02mm。4.7狭缝读数装置的“零位”偏差当狭缝刃口闭合时，读数装置的示值应为“零”，其偏差应不超过土0.005mm。4.8狭缝读数装置示值重复性
狭缝读数装置示值的重复性，在1mm范围内应不超过0.003mm，4.9工作台纵、横向移动的垂直度工作台纵、横向移动应相互垂直，其偏差应不大于2'。4.10工作台读数装置的准确度
纵向工作台读数装置的准确度应不超过0。01mm。4.11工作台读数装置的空程误差纵向工作台读数装置的空程应不超过0.005mm。4.12工作电源的稳定性
当工作电源的电压波动土0.3%时，在15min内仪器透射率的满度值（即透射率为100%）最大变动应不超过0.5%。

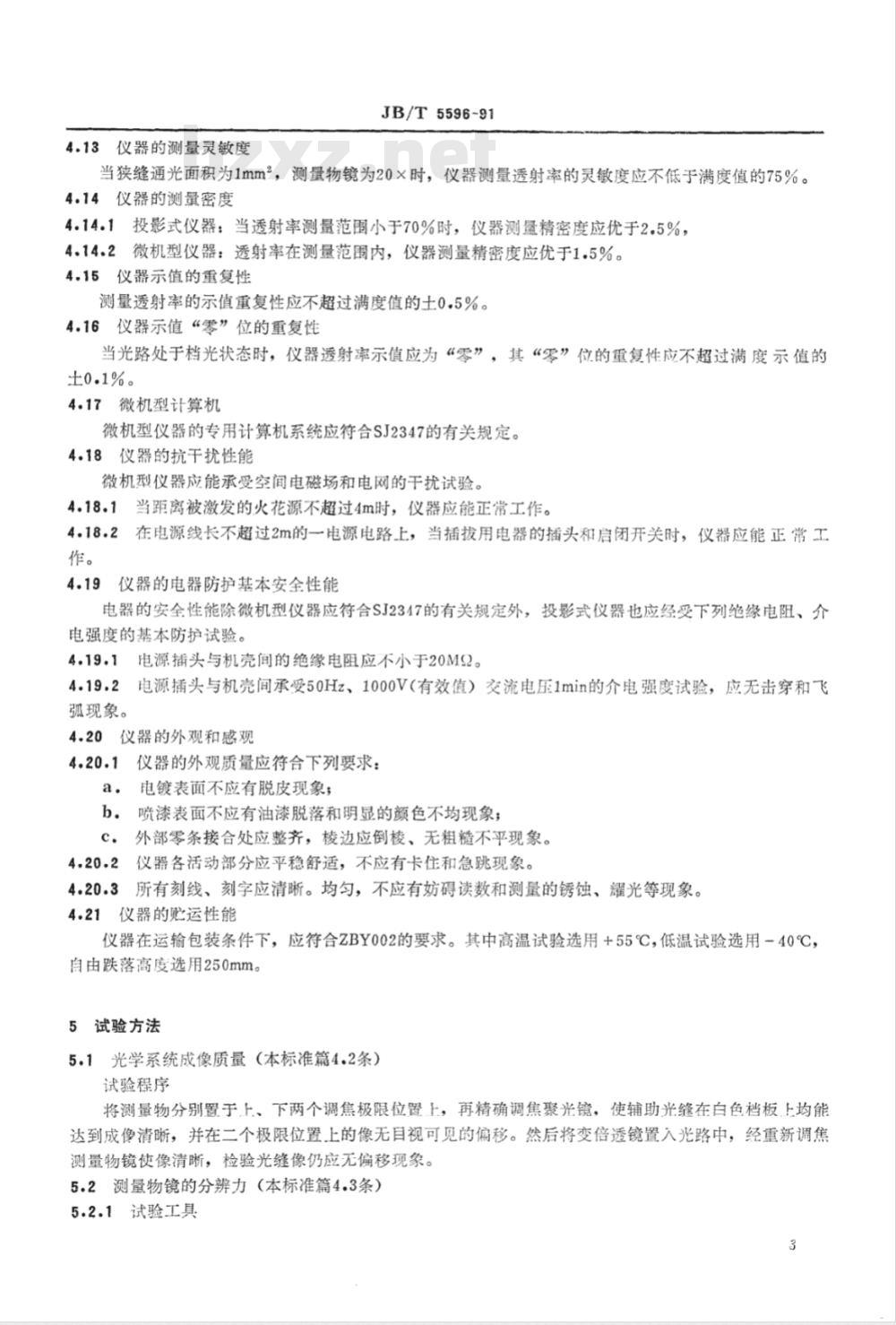

4.13仪器的测量灵敏度
JB/T5596-91
当狭缝通光面积为1mm，测量物镜为20×时，仪器测量透射率的灵敏度应不低于满度值的75%。4.14仪器的测量密度
4.14.1投影式仪器：当透射率测量范围小于70%时，仪器测量精密度应优于2.5%，4.14.2微机型仪器：透射率在测量范围内，仪器测量精密度应优于1.5%。4.15仪器示值的重复性
测量透射率的示值重复性应不超过满度值的土0.5%。4.16仪器示值“零”位的重复性当光路处于档光状态时，仪器透射率示值应为“零”，其“零”位的重复性应不超过满度示值的0.1%。
4.17微机型计算机bzxz.net
微机型仪器的专用计算机系统应符合SJ2347的有关规定。4.18仪器的抗干扰性能
微机型仪器应能承受空间电磁场和电网的干扰试验。4.18.1当距离被激发的火花源不超过4m时，仪器应能正常工作。4.18.2在电源线长不超过2m的一电源电路上，当插拔用电器的插头和启闭开关时，仪器应能正常工作。
9仪器的电器防护基本安全性能
电器的安全性能除微机型仪器应符合SJ2347的有关规定外，投影式仪器也应经受下列绝缘电阻、介电强度的基本防护试验。
4.19.1电源插头与机壳间的绝缘电阻应不小于20M2。4.19.2电源插头与机壳间承受50Hz、1000V（有效值）交流电压1min的介电强度试验，应无击穿和飞弧现象。
4.20仪器的外观和感观
4.20.1仪器的外观质量应符合下列要求：a电镀表面不应有脱皮现象；
b。喷漆表面不应有油漆脱落和明显的颜色不均现象；C。外部零条接合处应整齐，棱边应倒棱、无粗糙不平现象。4.20.2仪器各活动部分应平稳舒适，不应有卡住和急跳现象。4.20.3所有刻线、刻字应清晰。均匀，不应有妨碍读数和测量的锈蚀、耀光等现象。4.21仪器的贮运性能
仪器在运输包装条件下，应符合ZBY002的要求。其中高温试验选用+55℃，低温试验选用－40℃，自由跌落高度选用250mm。
5试验方法
5.1光学系统成像质量（本标准篇4.2条）试验程序
将测量物分别置于上、下两个调焦极限位置上，再精确调焦聚光镜，使辅助光缝在白色档板上均能达到成像清晰，并在二个极限位置上的像无目视可见的偏移。然后将变倍透镜置入光路中，经重新调焦测量物镜使像清晰，检验光缝像仍应无偏移现象。5.2测量物镜的分辨力（本标准篇4.3条）5.2.1试验工具
JB/T5596-91

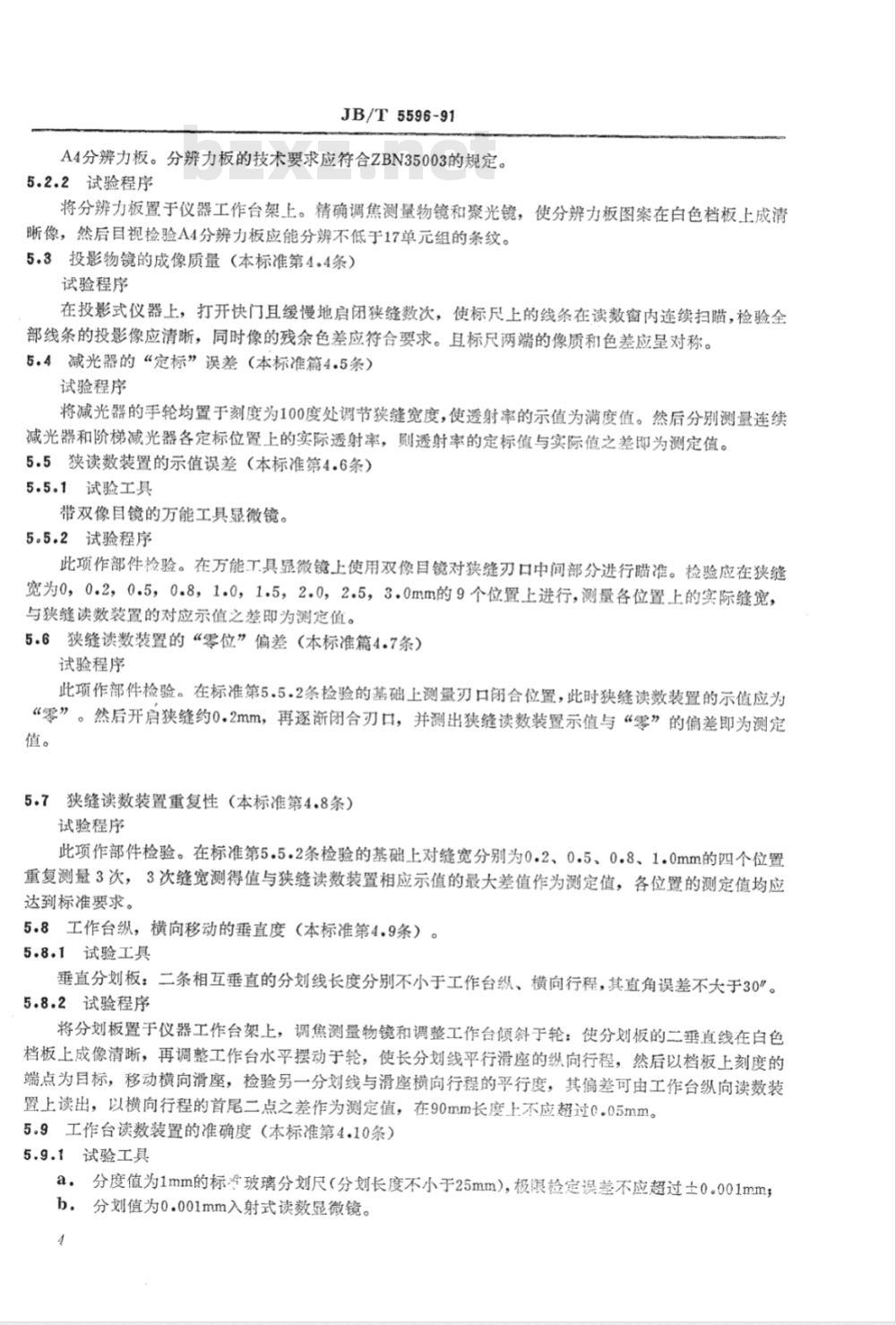

A4分辨力板。分辨力板的技术要求应符合ZBN35003的规定。5.2.2试验程序
将分辨力板置于仪器工作台架上。精确调焦测量物镜和聚光镜，使分辨力板图案在白色档板上成清晰像，然后目视检验A4分辨力板应能分辨不低于17单元组的条纹。5.3投影物镜的成像质量（本标准第4。4条）试验程序
在投影式仪器上，打开快门且缓慢地启闭狭缝数次，使标尺上的线条在读数窗内连续扫瞄，检验全部线条的投影像应清晰，同时像的残余色差应符合要求。且标尺两端的像质和色差应呈对称。5.4减光器的“定标”误差（本标准篇4.5条）试验程序
将减光器的手轮均置于刻度为100度处调节狭缝宽度，使透射率的示值为满度值。然后分别测量连续减光器和阶梯减光器各定标位置上的实际透射率，则透射率的定标值与实际值之差即为测定值。5.5狭读数装置的示值误差（本标准第4.6条）5.5.1试验工具
带双像目镜的万能工具显微镜。5。5.2试验程序
此项作部件检验。在万能工具显微镜上使用双像目镜对狭缝刃口中间部分进行瞄准。检验应在狭缝宽为0，0.2，0.5，0.8，1.0，1.5，2.0，2.5，3.0mm的9个位置上进行，测量各位置上的实际缝宽，与狭缝读数装置的对应示值之差即为测定值。5.6狭缝读数装置的“零位”偏差（本标准篇4.7条）试验程序
此项作部件检验。在标准第5.5.2条检验的基础上测量刃口闭合位置，此时狭缝读数装置的示值应为“零”。然后开启狭缝约0.2mm，再逐渐闭合刃口，并测出狭缝读数装置示值与“零”的偏差即为测定值。
5.7狭缝读数装置重复性（本标准第4.8条）试验程序
此项作部件检验。在标准第5.5.2条检验的基础上对缝宽分别为0.2、0.5，0.8、1.0mm的四个位置重复测量3次，3次缝宽测得值与狭缝读数装置相应示值的最大差值作为测定值，各位置的测定值均应达到标准要求。
5.8工作台纵，横向移动的垂直度（本标准第4.9条）。5.8.1试验工具
垂直分划板：二条相互垂直的分划线长度分别不小于工作台纵、横向行程，其直角误差不大于30\。5.8.2试验程序
将分划板置于仪器工作台架上，调焦测量物镜和调整工作台倾斜于轮：使分划板的二垂直线在白色档板上成像清晰，再调整工作台水平摆动于轮，使长分划线平行滑座的纵向行程，然后以档板上刻度的端点为目标，移动横向滑座，检验另一分划线与滑座横向行程的平行度，其偏差可由工作台纵向读数装置上读出，以横向行程的首尾二点之差作为测定值，在90mm长度上不应超过C.05mm。5。9工作台读数装置的准确度（本标准第4.10条）5.9.1试验工具
a，分度值为1mm的标玻璃分划尺（分划长度不小于25mm），极限检定误差不应超过±0。001mm；b。分划值为0.001mm入射式读数显微镜。4
5.9.2试验程序
JB/T5596-91
将分划尺置于仪器工作台架上，读数显微镜固定在仪器底座上，分别调焦读数显微镜及调整工作台，使分划尺成像清晰及分划尺的长度方向平行于滑座纵向行程。然后用读数显微镜中的双线对准分划尺的分划线，这时纵向工作台的读数装置的示值应处于“零”。检验每隔5mm对准一次，并读出工作台读数装置的示值，将各点示值的误差作出误差曲线，则误差曲线的最高与最低点之差，即为测定值。试验应在行程的任意25mm范围内进行。5.10工作台读数装置的空程误差（本标准篇4。11条）试验程序
此项检验应与标准第5.9条结合进行。用读数显微镜中的双刻线对分划尺上任意一分划线作正、反两方向对准，并向纵向工作台读数装置上读出二次示值之差作为测定值。检验应在25mm测量范围的首、尾和中间三个位置上进行，均应达到标准要求。5.11工作电源的稳定性（本标准第4.12条）5.11.1试验工具
自耦调压器。
5.11.2试验程序
将调压器联接在供电电源与稳压器之间，开启照明光路及电气装置30min，在不使用减光器情况下，调节狭缝宽度，使仪器透射率示值为满度值。然后用节调压器，使工作电源的电压产生土0.3%的变动，观察检验透射率示值变化，在15min内的最大变动应达到标准要求。5.12仪器的测量灵敏度（本标准第4.13条）试验程序
在不使用减光器的情况下，精确地调焦聚光物镜，使辅助光缝在白色档板上成像清晰，先将狭缝关闭，校正仪器透射率的示值为“零”。然后将狭缝宽度开启为0.1mm，高度为10mm，检验仪器透射率应达到标准要求。
5.1.3仪器的测量精密度（本标准第4.14条）5.13.1试验工具
标准透射率板：采用玻璃材料为基底的镀金属硬膜制成。在仪器透射率测量范围内，每隔20%透射率成为一阶，从10%起至90%止共分五阶，其透射率标定值的极限检定误差应不大于土0.5%。5.13.2试验程序
作标准透射率板置于仪器工作台架上，在不使用减光器的情况下测量各阶标准板的透射率，依次重复测量10次，将5组各阶的测得值分别按阶计算其标准偏差，均应达到标准要求。数据处理如下：n
(Ti-Ti) 2
式中：Si-——阶的标准偏差（j为被测的阶次）3Ti——次透射率测得值；
n——重复测量的次数（n=10）；Tj—一阶透射率板标定值。
5.14仪器示值的重复性（本标准第4.15条）试验程序
在标准第5.13.2条检验的基础上，将10组中各阶测得值的最大值与最小值之差作为测定值，5阶均应达到标准要求。
JB/T5596-91
5.15仪器示值“零”的重复性（本标准第4.16条）试验程序
对于机械式快门的仪器，当仪器示值“零”位校正后，调节狭缝宽度，使透射率示值调到不小于满度值70%的情况下，连续启闭快门12次，检验示值“零”位的最大偏差应达到标准要求。5.16仪器的抗干扰性能（本标准第4.18条）5.16.1试验工具
a。摄谱仪电极架及Φ6mm石墨平头对电极和电弧火花发生器；b。用电器（手电钻或电风扇）和电源线长为2m的接线板。5.16.2试验程序
5.15.2.1调节对电极的放电间隙为3～5mm，激发火花距离仪器装置不大于4m，然后对仪器进行实际操作检验5min，其工作状态应正常。5.16.2.2当仪器和用电器接入同一接线板后，使仪器处于正常工作状态，然后插拔用电器插头10次以及启闭开关10次，仪器工作状态仍应正常。5.17仪器的电器防护基本安全性能（本标准第4.19条）5.17.1试验工具
a。兆欧计：500+100V，准确度为1.0级；b可调电源：功率不小于500VA，50Hz交流电。5.17.2试验程序
5.17.2.1将兆欧计两端分别连接在电源插头与机壳.上（电源开关置于接通位置，但电源插头不接入电网），在施加500V试验电压1min后读取绝缘电阻的数值，检验结果应达到标准第4.19.1条的要求。5.17.2.2在电源插头与机壳间（电源开关置于接通位置，但电源插头不接入电网）用可调电源给馈给1000V（有效值）试验电压，维持1min，检验结果应达到标准第4.19.2条要求。试验电压的升降应在5～10s内逐渐进行，当降压至低于仪器工作电压后再断开试验电源。5.18仪器的外观和感观（本标准第4.20条）采用目测和实际操作检验，结果应达到标准要求。5.19仪器的贮运性能（本标准第4.21条）按ZBY002有关高温、低温和自由跌落试验进行。6检验规则
6.1检验分类
产品的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1出厂检验抽样检查应按GB2828的一次抽样检查。6.2.2出厂检验的项目为本标准第4.2条至4.16条，以及4.19和4.20条。规定检查水平为I，合格质量水平为1.0。
6.3型式检验
6.3.1型式检验一般定为每年进行一次，产品在下列情况之一时，亦应进行型式检验。a新产品和老产品转厂生产的试制定型鉴定；b。正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，应周期性进行一次检验；c.
d。产品长期停产后，恢复生产时；6
JB/T5596-91
e。出厂检验结果与上次型式检验有较大差异时；f．国家质量监督机构提出进行型式检验的要求时。6.3.2型式检验应包括本标准中所规定的全部项目，型式检验的样品应从出厂检验合格的产品中随机抽取。
6.3.3型式检验的抽样采用GB2829中一次抽样检查，规定评别水平为1,不合格质量水平为3.0（Ac=0，Re=1)。
7标志、包装
7.1标志
7.1.1产品标志：
a。制造厂名和商标，
b．产品的名称，
c。产品的型号；
d。制造日期。
7.1。2包装标志
仪器的包装上标志应符合ZBY003的要求。7.2包装
仪器的包装应符合ZBY003的要求。8其它
在用户遵守保管和使用的规则条件下，从发给用户日起一年内，仪器因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换。但仪器在运输途中或仓库中不应超过六个月（即厂出之日起至使用之日止），否则保证期相应缩短。附加说明：
本标准由上海光学仪器钻研提出并归口。本标准由上海光学仪器研究所和新天精密光学仪器公司起草。自本标准实施之日起ZBY102-82《测微光度计》部标准作废。7
