【机械行业标准(JB)】 热天平

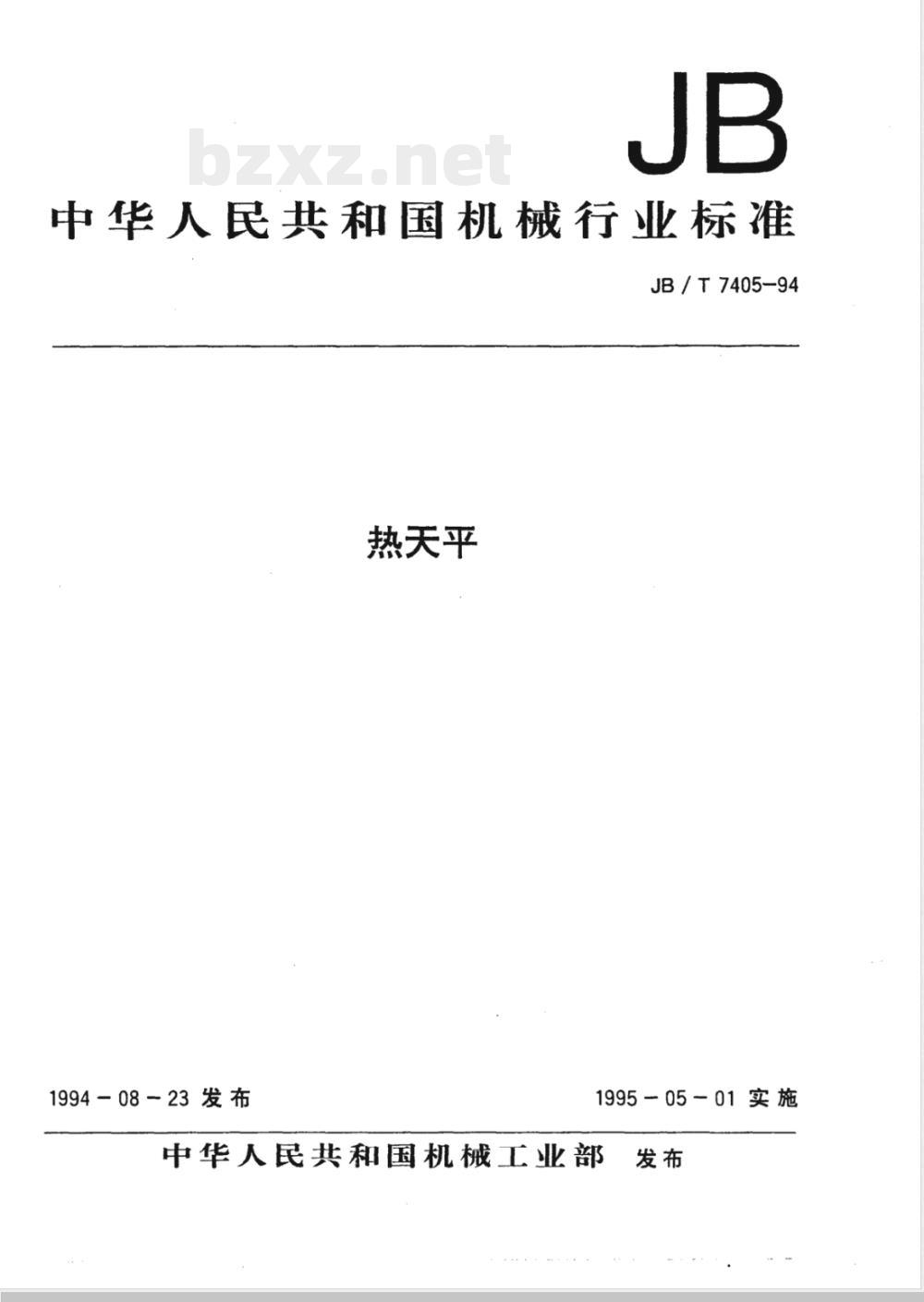

中华人民共和国机械行业标准
JB/T7405-94
热天平
1994-08-23发布
1995-05-01实施
中华人民共和国机械工业部

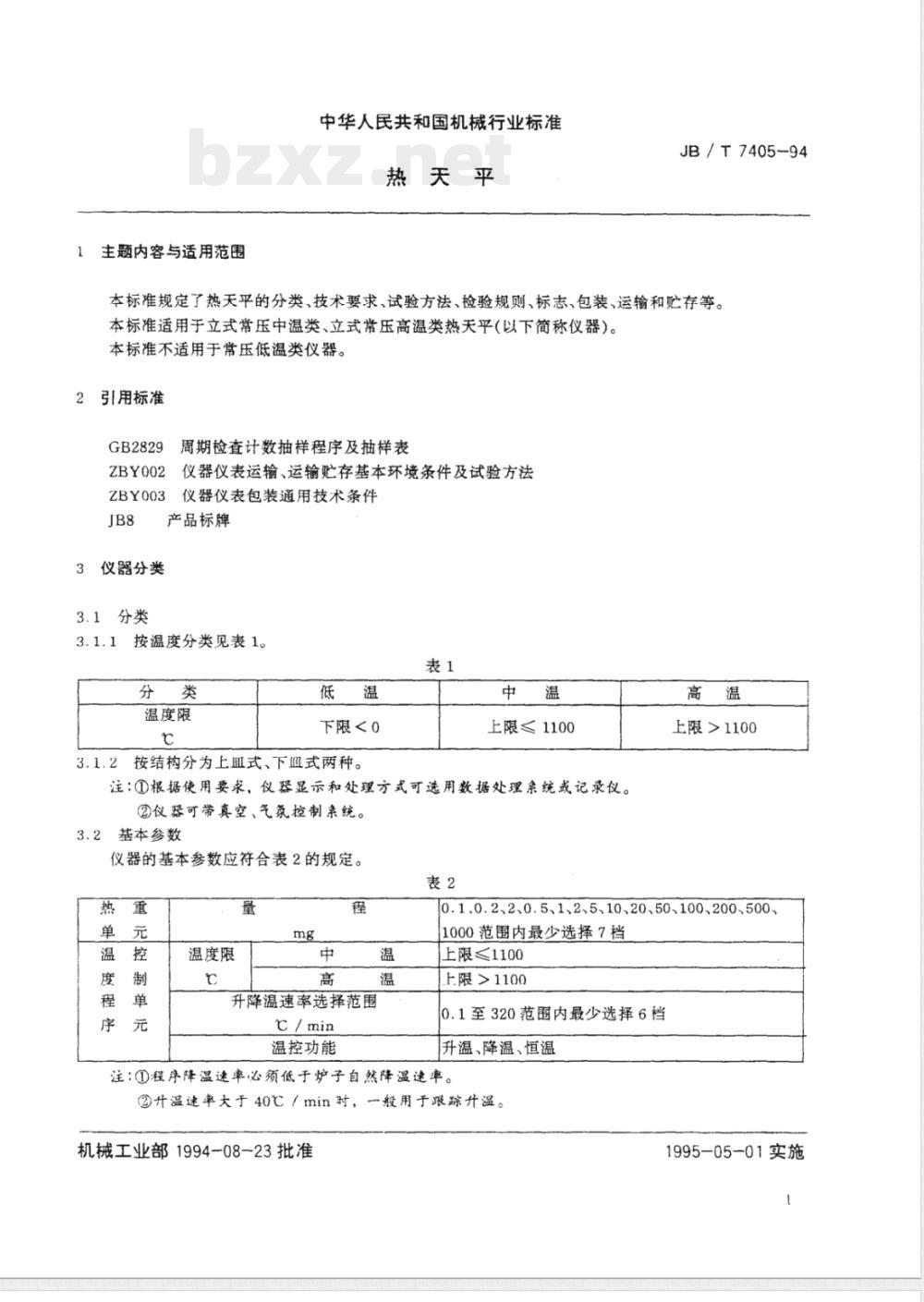

主题内容与适用范围
中华人民共和国机械行业标准
热天平
JB/T7405-94
本标准规定了热天平的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于立式常压中温类、立式常压高温类热天平(以下简称仪器）。本标准不适用于常压低温类仪器。2引用标准
周期检查计数抽样程序及抽样表GB2829
仪器仪表运输、运输贮存基本环境条件及试验方法ZBY002
仪器仪表包装通用技术条件
ZBY003
3仪器分类
3.1分类免费标准下载网bzxz
产品标牌
3.1.1按温度分类见表1。
温度限
下限<0
3.1.2按结构分为上血式、下血式两种。中
上限≤1100
注：①根据使用要求，仪器显示和处理方式可选用数据处理系统或记录仪。②仪器可带真空、气氛控制条统。3.2基本参数
仪器的基本参数应符合表2的规定。表2
温度限
升降温速率选择范围
温控功能
上限>1100
0.1、0.2、2、0.5、1、2、5、10、20、50、100、200、500、1000范围内最少选择7档
上限≤1100
上限>1100
0.1至320范围内最少选择6档
升温、降温、恒温
注：①程序降温速率必须低于炉子自然降温速率。②升温速率大于40℃/min时，一般用于跟踪升温。机械工业部1994-08-23批准
1995-05-01实施

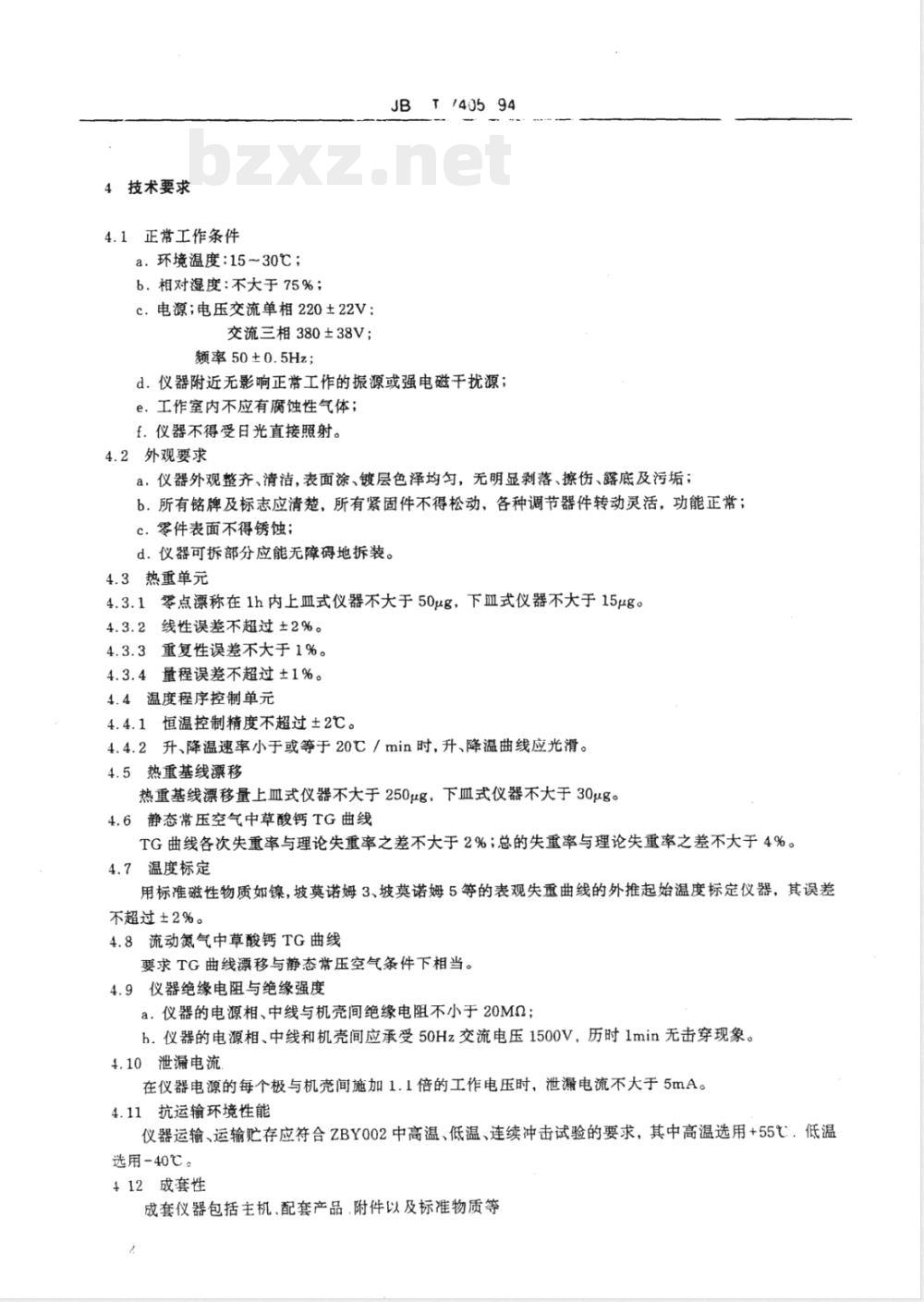

4技术要求
4.1正常工作条件
a.环境温度：15~30℃；
b.相对湿度：不大于75%；
c.电源；电压交流单相220±22V：交流三相380±38V；
频率50±0.5Hz；
T140594
d.仪器附近无影响正常工作的振源或强电磁干扰源；e：工作室内不应有腐蚀性气体；f.仪器不得受日光直接照射。
4.2外观要求
a：仪器外观整齐、清洁，表面涂、镀层色泽均匀，无明显剥落、擦伤、露底及污垢；b.所有铭牌及标志应清楚，所有紧固件不得松动，各种调节器件转动灵活，功能正常；c.零件表面不得锈蚀；
d.仪器可拆部分应能无障碍地拆装。4.3热重单元
4.3.1零点漂称在1h内上皿式仪器不大于50μg，下式仪器不大于15μg。4.3.2线性误差不超过±2%。
4.3.3重复性误差不大于1%。
4.3.4量程误差不超过±1%。
4.4温度程序控制单元
4.4.1恒温控制精度不超过±2℃。4.4.2升、降温速率小于或等于20℃／min时，升、降温曲线应光滑。4.5热重基线漂移
热重基线漂移量上血式仪器不大于250μg，下血式仪器不大于30μg。4.6静态常压空气中草酸钙TG曲线TG曲线各次失重率与理论失重率之差不大于2%；总的失重率与理论失重率之差不大于4%。4.7温度标定
用标准磁性物质如镍，坡莫诺姆3、坡莫诺姆5等的表观失重曲线的外推起始温度标定仪器，其误差不超过±2%。
4.8流动氮气中草酸钙TG曲线
要求TG曲线漂移与静态常压空气条件下相当。4.9仪器绝缘电阻与绝缘强度
a.仪器的电源相、中线与机壳间绝缘电阻不小于20MQ；b.仪器的电源相、中线和机壳间应承受50Hz交流电压1500V，历时1min无击穿现象。4.10泄漏电流
在仪器电源的每个极与机壳间施加1.1倍的工作电压时，泄漏电流不大于5mA。4.11抗运输环境性能
仪器运输、运输贮存应符合ZBY002中高温、低温、连续冲击试验的要求，其中高温选用+55℃.低温选用-40℃。
412成套性
成套仪器包括主机、配套产品.附件以及标准物质等5试验方法
T7405-94

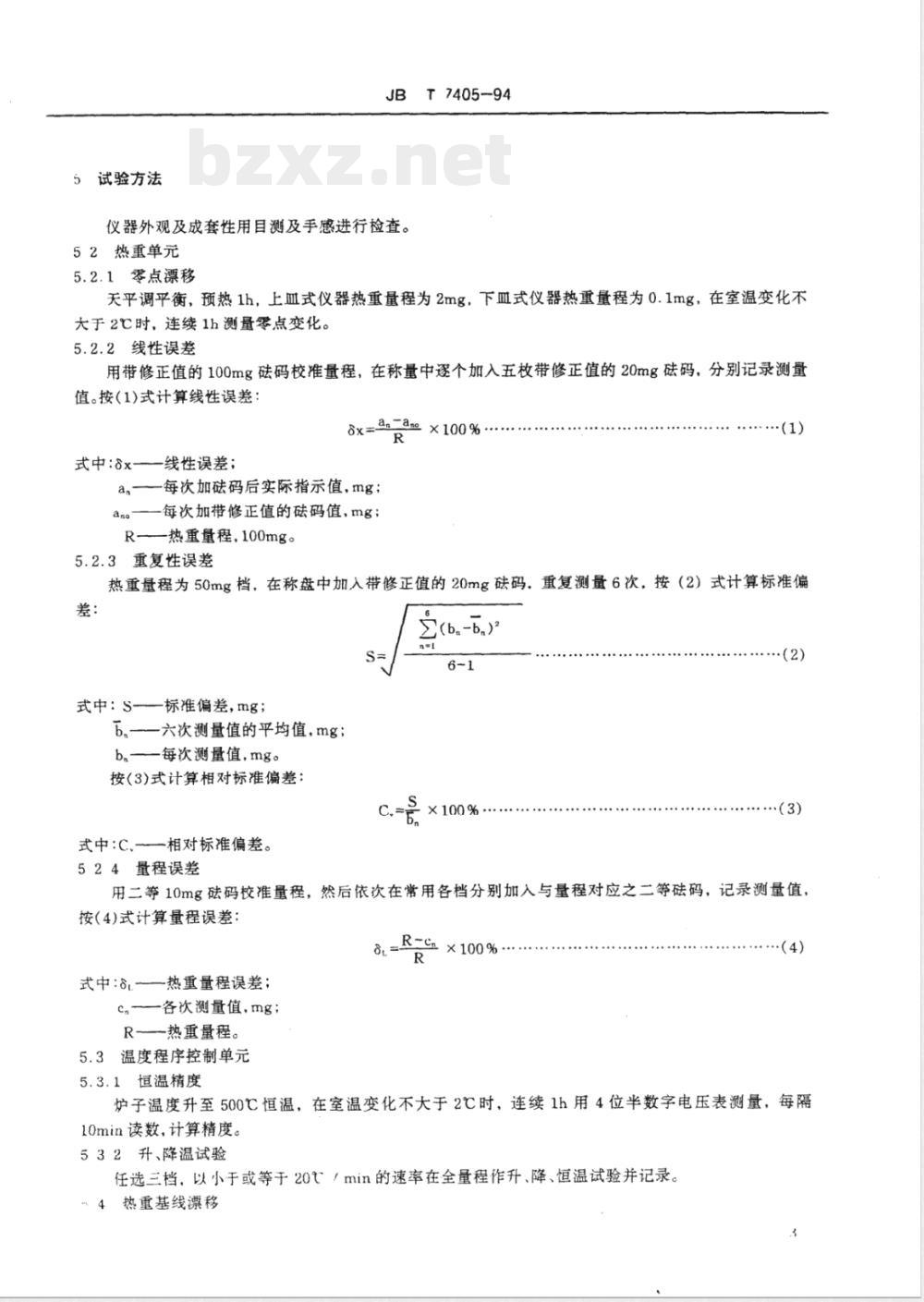

仪器外观及成套性用目测及手感进行检查。52热重单元
5.2.1零点漂移
天平调平衡，预热1h，上血式仪器热重量程为2mg，下血式仪器热重量程为0.1mg，在室温变化不大于2℃时，连续1h测量零点变化。5.2.2线性误差
用带修正值的100mg码校准量程，在称量中逐个加入五枚带修正值的20mg码，分别记录测量值。按(1)式计算线性误差
×100%
式中：8x—
一线性误差；
a—每次加磁码后实际指示值，mg;an
-每次加带修正值的磁码值，mg；R—热重量程，100mg。
5.2.3重复性误差
热重量程为50mg档，在称盘中加入带修正值的20mg码.重复测量6次，按（2）式计算标准偏差：
式中：S-—标准偏差，mg；
b.—六次测量值的平均值,mg；
一每次测量值，mg。
按(3)式计算相对标准偏差：
式中:C.-相对标准偏差。
524量程误差
用二等10mg础码校准量程，然后依次在常用各档分别加入与量程对应之二等磁码，记录测量值，按(4)式计算量程误差：
式中：8-热重量程误差；
c各次测量值，mg；
R热重量程。
5.3温度程序控制单元
·（4）
5.3.1恒温精度
炉子温度升至500℃恒温，在室温变化不大于2℃时，连续1h用4位半数字电压表测量，每隔10min读数，计算精度。
532升、降温试验
任选三档，以小于或等于20t！min的速率在全量程作升、降、恒温试验并记录。4热重基线漂移
JB/T7405-94

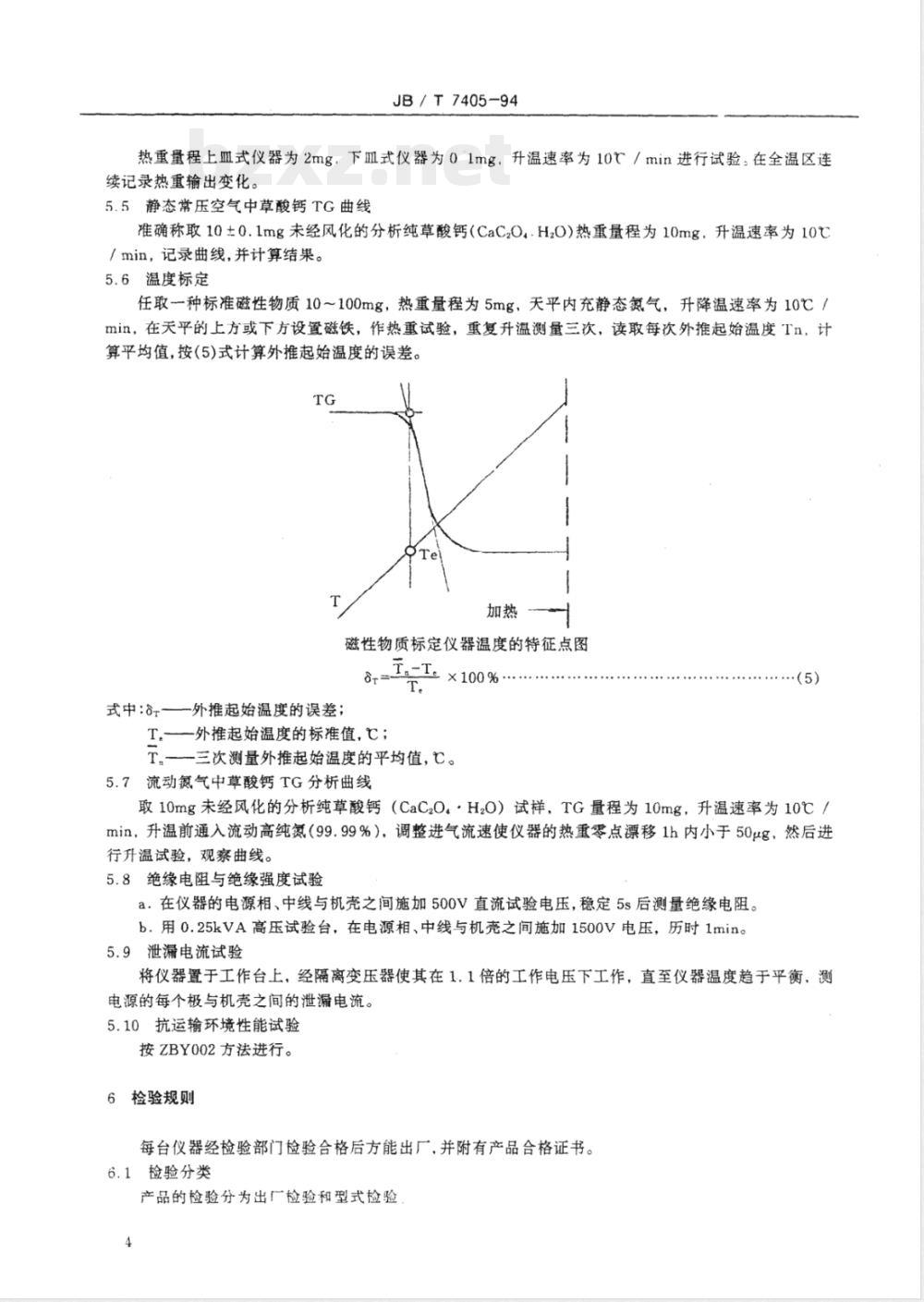

热重量程上皿式仪器为2mg：下皿式仪器为01mg：升温速率为10／min进行试验。在全温区连续记录热重输出变化。
5.5静态常压空气中草酸钙TG曲线准确称取10±0.1mg未经风化的分析纯草酸钙（CaC,0..H20)热重量程为10mg，升温速率为10/min，记录曲线，并计算结果。5.6温度标定
任取一种标准磁性物质10～100mg，热重量程为5mg，天平内充静态氮气，升降温速率为10℃/min，在天平的上方或下方设置磁铁，作热重试验，重复升温测量三次，读取每次外推起始温度Tn，计算平均值，按(5)式计算外推起始温度的误差。TG
磁性物质标定仪器温度的特征点图立.-T×100%
式中：1-
一外推起始温度的误差；
外推起始温度的标准值，℃；
一三次测量外推起始温度的平均值，℃。5.7流动氮气中草酸钙TG分析曲线（5）
取10mg未经风化的分析纯草酸钙（CaC204·H20）试样，TG量程为10mg，升温速率为10℃/min，升温前通入流动高纯氮（99.99%），调整进气流速使仪器的热重零点漂移1h内小于50μg，然后进行升温试验，观察曲线。
5.8绝缘电阻与绝缘强度试验
a.在仪器的电源相、中线与机壳之间施加500V直流试验电压，稳定5s后测量绝缘电阻。b.用0.25kVA高压试验台，在电源相、中线与机壳之间施加1500V电压，历时1min。5.9泄漏电流试验
将仪器置于工作台上，经隔离变压器使其在1.1倍的工作电压下工作，直至仪器温度趋于平衡，测电源的每个极与机壳之间的泄漏电流。5.10抗运输环境性能试验
按ZBY002方法进行。
6检验规则
每台仪器经检验部门检验合格后方能出厂.并附有产品合格证书。6.1检验分类
产品的检验分为出广检验和型式检验4
62出厂检验
JB/T7405-94
仪器按本标准第4.1条至第4.9条及4.12条要求检验。6.3型式检验
在下列情况之一时，进行型式检验：a.新产品或老产品转厂生产的试制定型鉴定；b．仪器正常生产后，若结构、材料、工艺有较大改变，可能影响产品性能时；c.仪器正常生产的周期性检验，一般为三年；d.产品长期停产后，恢复生产时；e.出厂检验结果与上次型式检验有较大差异时；f.国家质量监督机构提出要求时。6.3.1检验项目
为本标准第4.1条至第4.12条。
6.3.2抽样
采用GB2829中一次抽样方案，规定判别水平为I,不合格质量水平为30(Ac=0,Re=1)，样本大小为3。
6.3.3不合格类别
第4.3~4.7、4.9～4.10条不合格，为B类不合格。第4.2、4.8、4.12条不合格，为C类不合格。6.3.4判定规则
具有一个B类不合格或三个C类不合格的产品，判为不合格产品；三台产品中同一项不合格不得重复；试验结果有一台不合格，则型式试验判为不合格。7标志、包装、运输、贮存
7.1标志
7.1.1仪器标志
应在仪器适当位置固定铭牌，铭牌应符合JB8的规定，并包括：a.制造厂名称；
b．产品名称及型号；
c.额定电压及功率；
d.制造厂编号及出厂日期。
7.1.2包装标志
仪器的包装标志应符合ZBY003第5.1条的要求。7.1工作状态标志
仪器应有工作状态的标志，如升温、降温、恒温等。7.2包装
7.2.1仪器包装
仪器应按ZBY003进行防露防潮包装。7.2.2随机文件
随机文件应包括：
a.装箱清单；
b.产品合格证明书：
产品使用说明书。
7.3运输、贮存
JBT405-94
7.3.1仪器在运输过程中，严禁雨淋、倒放、翻滚和跌落。7.3.2仪器在包装后应保管在0℃至40℃、相对湿度不大于85%、通风良好和无腐蚀性气体的室内。保证期
在用户遵守保管和使用规则的条件下，从出厂之日起十二个月内，发现产品和附件不符合本标准的要求，制造厂应负责免费给予修理或更换。对违反使用规则而造成零部件损坏的更换费用由用户负责。
附加说明：
本标准由机械工业部北京分析仪器研究所提出并归口。本标准由北京光学仪器厂负责起草。本标准主要起草人：黄兆铭。
中华人民共和国
机械行业标准
热天平
JB/T7405-94
JB/T7405-94
机械工业部仪器仪表综合技术经济研究所出版北京机械企协印剧服务部印剧
机械工业部仪器仪表综合技术经济研究所发行*
1995年9月第一版
1995年9月第一次印刷
工本费：8.00元
