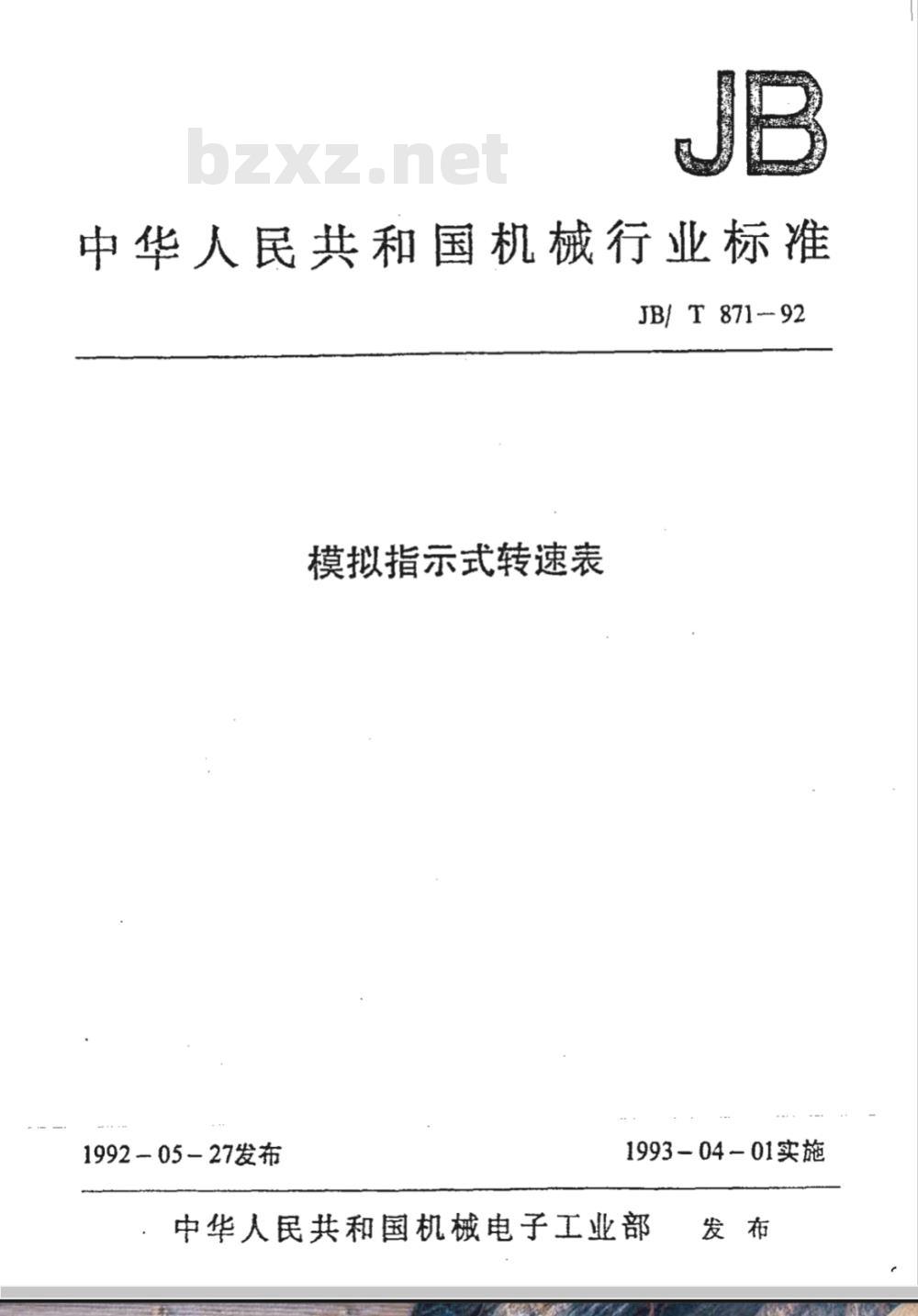

中华人民共和国机械行业标准
JB/ T 871 -- 92
模拟指示式转速表
1992 05-27发布
1993－04－01实施
中华人民共和国机械电子工业部发布

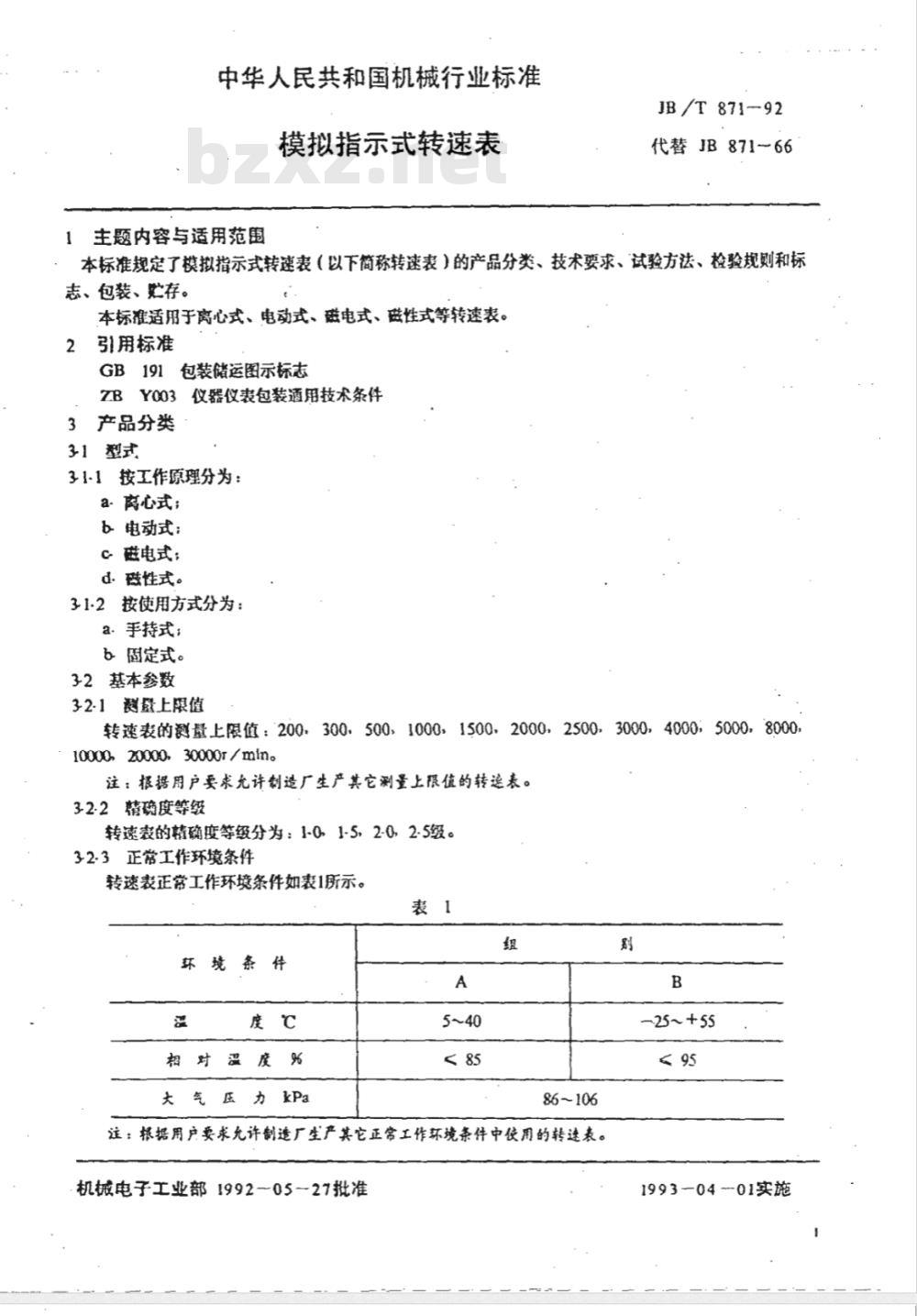

中华人民共和国机械行业标准
模拟指示式转速表
主题内容与适用范围
JB/T871-92
代替JB871-66
本标准规定了模拟指示式转速表（以下简称转速表）的产品分类、技术要求、试验方法、检验规则和标志、包装、贮存。
本标准适用于离心式、电动式、磁电式、磁性式等转速表。2
引用标准
包装储运图示标志
ZBY003仪器仪表包装通用技术条件3产品分类
31 型式
31-1按工作原理分为：
a.离心式；
b电动式：
C磁电式；
d.磁性式。
31-2按使用方式分为：
a.手持式；
b固定式。
32基本参数
32-1量上限值
转速表的量上限值：200，300，500，1000，1500，2000，2500，3000，4000；5000，8000，10000,20000，30000r/min。
注：根据用户要求充计制造厂生产其它测量上限值的转遂表。3-2.2精确度等级
转速表的精确度等级分为：1-01-5，2-0，2.5级。32.3正常工作环境条件
转速表正常工作环境条件如表1所示。表1
相对温
力kPa
大气压
86~106
注：根据用户要求充许制造厂生产其它正常工作环境条件中使用的转速表。机械电子工业部1992-05一27批准别
25~+55
≤ 95
1993-04-01实施

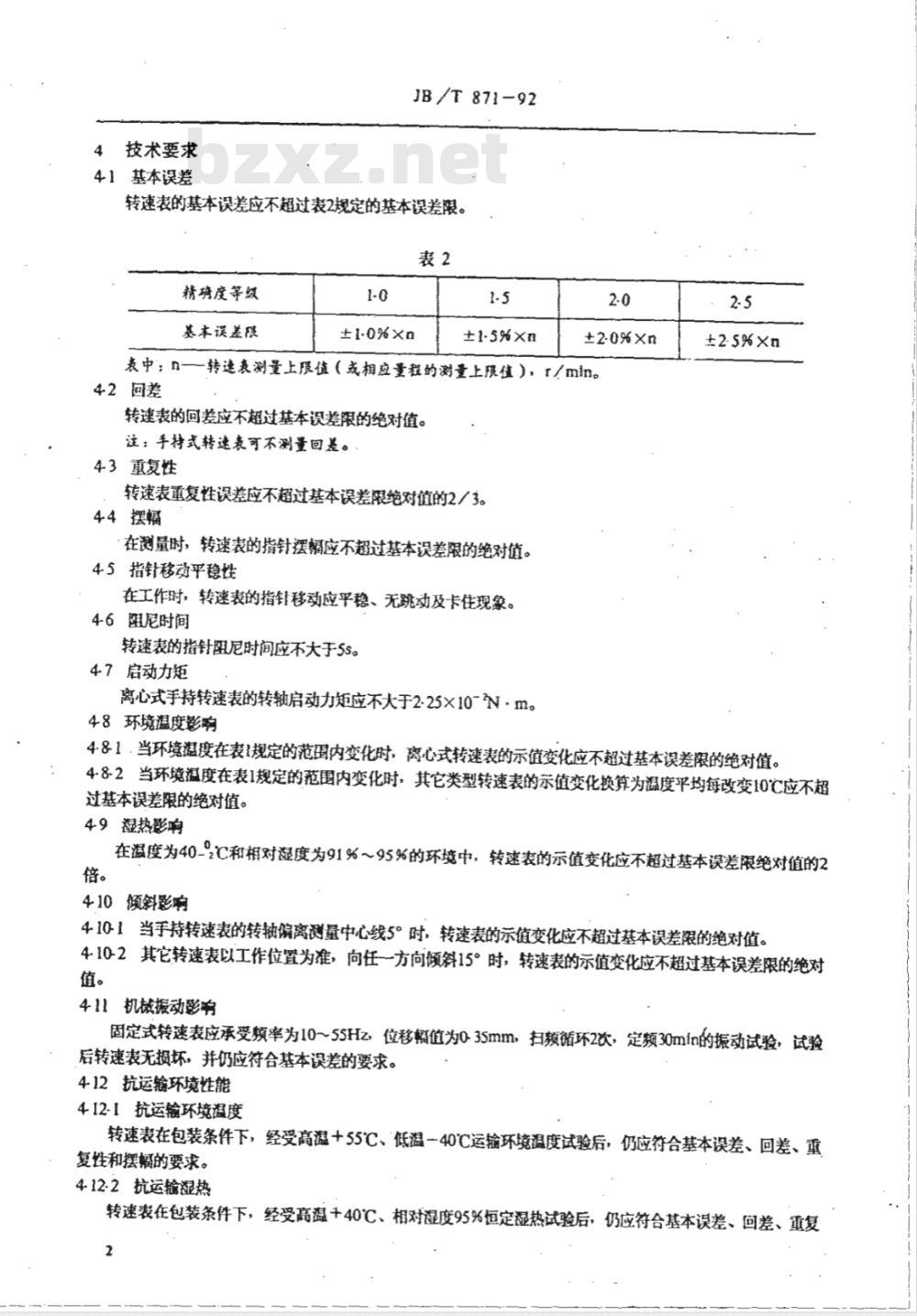

技术要求
41基本误差
JB/T 871-92
转速表的基本误差应不超过表2规定的基本误差限。表2
精确度等级
基本误差限
表中：n—转速表测量上限值（或相应量程的测量上限值），t/min。42回差
转速表的回差应不超过基本识差限的绝对值。注：手持式转速表可不测量回差。43重复性
转速表重复性误差应不超过基本误差限绝对值的2/3。44摆幅
在测量时，转速表的指针摆斓应不超过基本误差限的绝对值。4.5指针移动平稳性
在工作时，转速表的指针移动应平稳、无跳动及卡住现象。46阳尼时间
转速表的指针阻尼时间应不大于5s。47启动力矩
离心式手持转速表的转轴启动力矩应不大于2.25×10-N·m。48环境温度影响
±25%xn
4.81.当环境温度在表1规定的范围内变化时，离心式转速表的示值变化应不超过基本误差限的绝对值。4.82当环境温度在表1规定的范围内变化时，其它类型转速表的示值变化换算为温度平均每改变10℃应不超过基本误差限的绝对值。
49湿热影响
在温度为40-2C和相对湿度为91%～95%的环境中，转速表的示值变化应不超过基本误差限绝对值的2410倾斜影响
4101当手持转速表的转轴偏离测量中心线5°时，转速表的示值变化应不超过基本误差限的绝对值。4.10-2其它转速表以工作位置为准，向任一方向倾斜15°时，转速表的示值变化应不超过基本误差限的绝对值。
411机械振动影响
固定式转速表应承受频率为10～55Hz，位移辐值为035mm，扫颊循环2次，定频30min的振动试验，试验后转速表无损坏，并仍应符合基本误差的要求。412抗运输环境性能
412-1抗运输环境温度
转速表在包装条件下，经受高温+55℃C、低温一40°C运输环境温度试验后，仍应符合基本误差、回差、重复性和摆竭的要求。
412.2抗运输湿热
转速表在包装条件下，经受高温+40℃、相对湿度95%恒定湿热试验后，仍应符合基本误差、回差、重复2
性和摆橘的要求。
4.12-3抗连续冲击
JB/T871-92

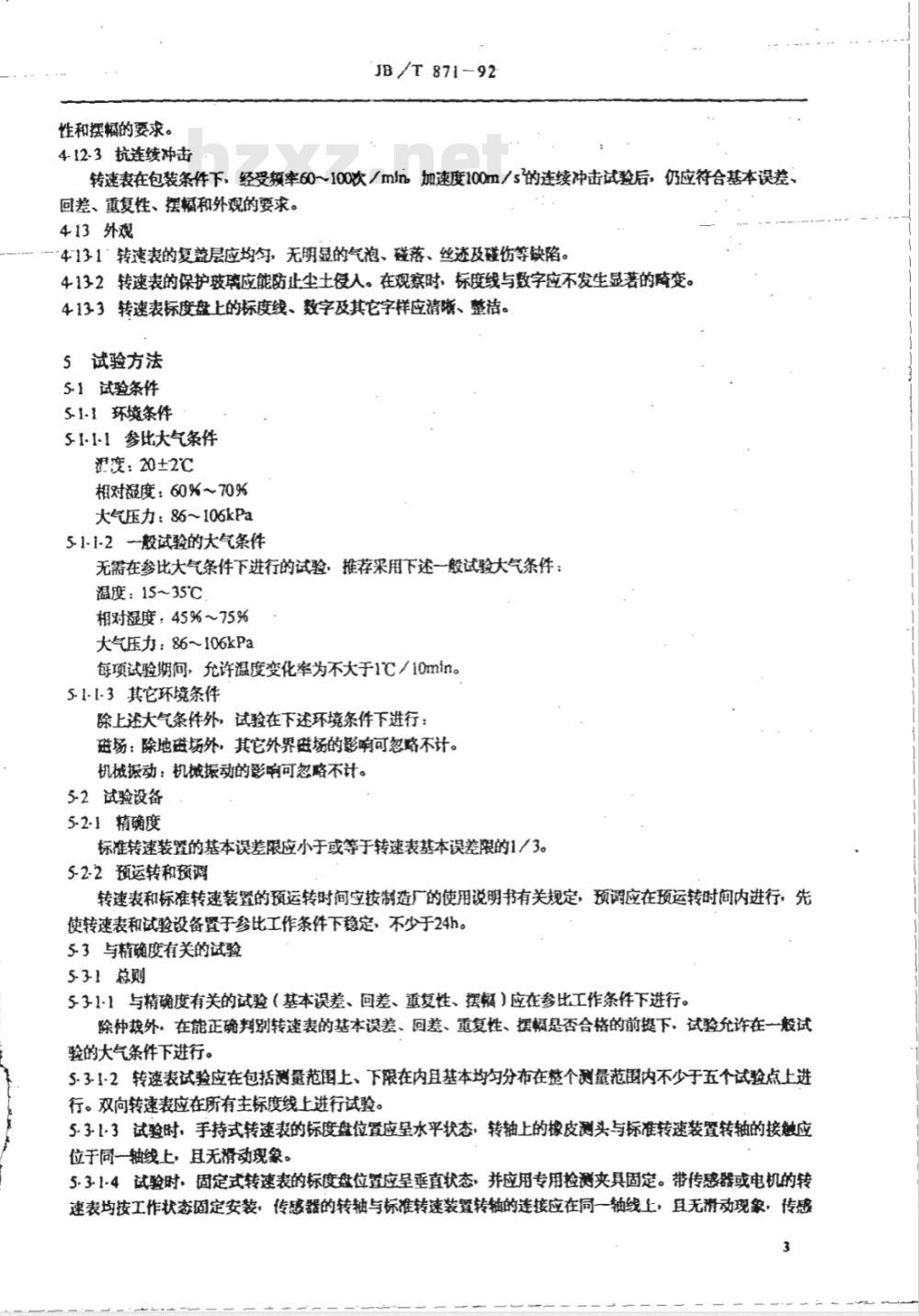

转速表在包装条件下，经受频率60～100次/min，加速度100m/s的连续冲击试验后，仍应符合基本误差、回差、重复性、摆辐和外观的要求。413外观
“4131＇转速表的复盖层应均匀，无明显的气泡、碰落、丝述及磁伤等缺陷。4132转速表的保护玻璃应能防止尘土使人。在观察时、标度线与数字应不发生显著的膚变。4133转速表标度盘上的标度线、数字及其它字样应清晰、整洁。5试验方法
51试验条件
5.1-1环境条件
51.1-1参比大气条件
渠度：20±2℃
相对湿度：60%~70%
大气压力：86~106kPa
51.1-2一般试验的大气条件下载标准就来标准下载网
无需在参比大气条件下进行的试验，推荐采用下述一般试验大气条件温度：15~35℃
相对湿度：45%~75%
大气压力：86~106kPa
每项试验期间，允许温度变化率为不大于1℃／10min。5.1-1-3其它环境条件
除上述大气条件外，试验在下述环境条件下进行：磁场：除地磁场外，其它外界斑场的影喇可忽略不计。机械振动：机械振动的影响可忽略不计。5-2试验设备
5-2-1精确度
标准转速装置的基本误差限应小于或等于转速表基本误差限的1/3。5-2-2预运转和预调
转速表和标准转速装置的预运转时间应按制造厂的使用说明书有关规定，预调应在预运转时间内进行，先使转速表和试验设备置于参比工作条件下稳定，不少于24h。53与精确度有关的试验
531总则
531-1与精确度有关的试验（基本误差、回差、重复性、摆辐）应在参比工作条件下进行。除仲裁外，在能正确判别转速表的基本误差、回差、重复性、摆幅是否合格的前提下，试验允许在一般试验的大气条件下进行。
5.3.1-2转速表试验应在包括测量范围上、下限在内且基本均匀分布在整个测量范围内不少于五个试验点上进行。双向转速表应在所有主标度线上进行试验。5.3.1·3试验时，手持式转速表的标度盘位置应呈水平状态，转轴上的橡皮测头与标准转速装置转轴的接触应位于同一轴线上，且无滑动现象。5.31.4试验时，固定式转速表的标度盘位置应呈垂直状态，并应用专用检测夹具固定。带传感器或电机的转速表均按工作状态固定安装，传感器的转轴与标准转速装置转轴的连接应在同一轴线上，且无滑动现象，传感3

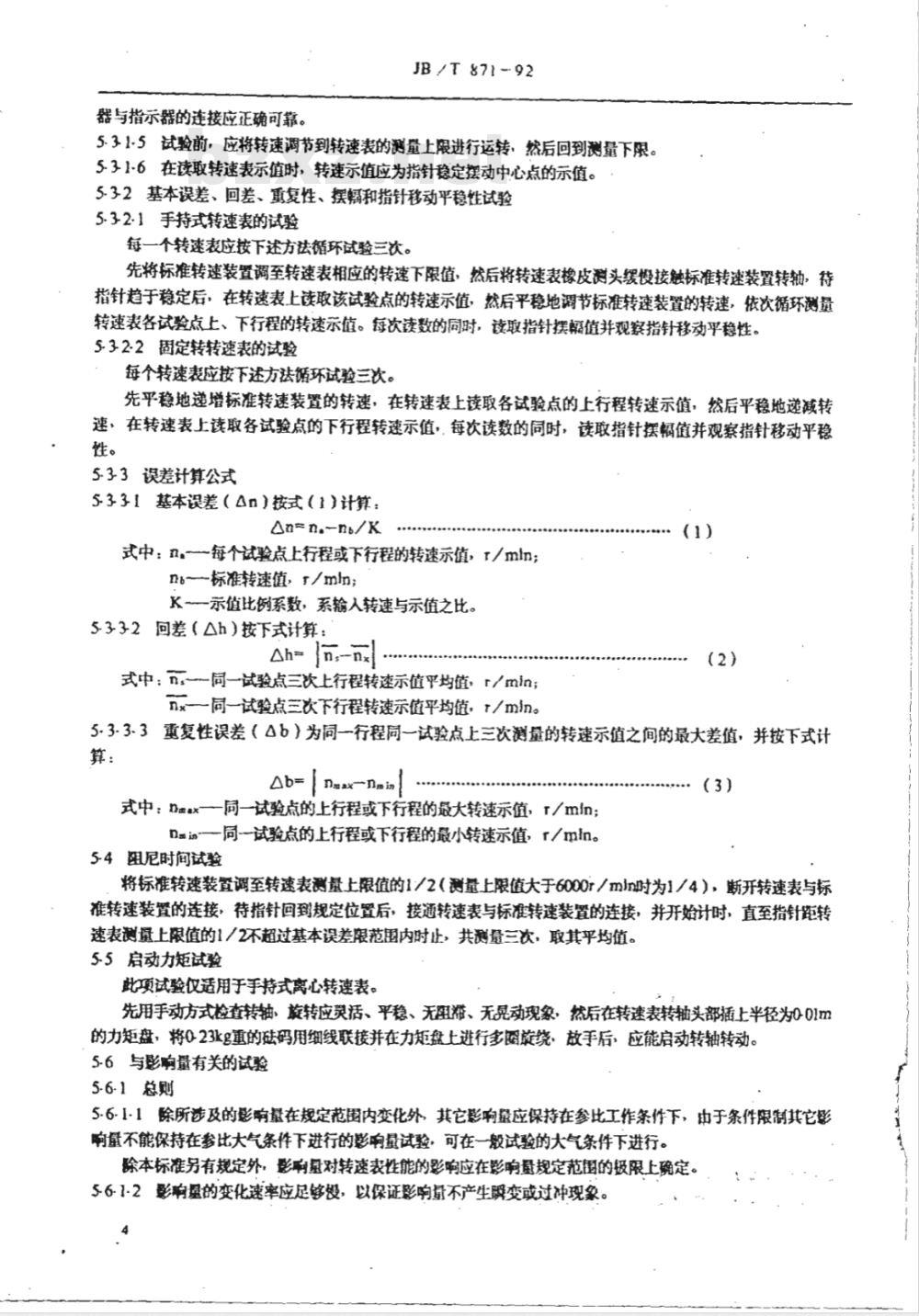

器与指示器的连接应正确可靠。JB /T 871-92
5.31·5试验前，应将转速调节到转速表的测量上限进行运转，然后回到测量下限。5.31-6在读取转速表示值时，转速示值应为指针稳定摆动中心点的示值。5.32基本误差、回差、重复性、摆蝠和指针移动平稳性试验5.3-2.1手持式转速表的试验
每一个转速表应按下述方法循环试验三次。先将标准转速装置调至转速表相应的转速下限值，然后将转速表橡皮测头缓慢接触标准转速装置转轴，待指针趋于稳定后，在转速表上读取该试验点的转速示值，然后平稳地调节标准转速装置的转速，依次循环测量转速表各试验点上、下行程的转速示值。每次读数的同时，读取指针摆幅值并观察指针移动平稳性。5.3-2.2固定转转速表的试验
每个转速表应按下述方法循环试验三次。先平稳地递增标准转速装置的转速，在转速表上读取各试验点的上行程转速示值，然后平稳地递减转速，在转速表上读取各试验点的下行程转速示值，每次读数的同时，读取指针摆幅值并观察指针移动平稳性。
5-33误差计算公式
5331基本误差（An）按式（1）计算：An=n.-n/K
式中：n.~每个试验点上行程或下行程的转速示值，r/min；n~标准转速值，r/mln;
K示值比例系数，系输入转速与示值之比。5.332回差（△h）按下式计算：Ah=In,-nx
式中：n,-同一试验点三次上行程转速示值平均值，r/min；nx—同一试验点三次下行程转速示值平均值，t/min。(1)
5.3.3.3重复性误差（△b）为同一行程同一试验点上三次测量的转速示值之间的最大差值，并按下式计算：
Ab=[nm-nmin
式中：naax一一同一试验点的上行程或下行程的最大转速示值，r/min；nmis—同试验点的上行程或下行程的最小转速示值，r/min。5.4尼时间试验
将标准转速装置调至转速表测量上限值的1/2（测量上限值大于6000r／mln时为1/4），断开转速表与标推转速装置的连接，待指针回到规定位置后，接通转速表与标准转速装置的连接，并开始计时，直至指针距转速表测量上限值的1／2不超过基本误差限范围内时止，共测量三次，取其平均值。5.5启动力矩试验
此项试验仪适用于手持式离心转速表。先用手动方式检查转轴、旋转应荧活、平稳、无阻滞、无昆动现象，然后在转速表转轴头部插上半径为001m的力矩盘，将023kg重的础码用细线联接并在力矩盘上进行多圆旋绕、放手后，应能启动转轴转动。5.6与影响量有关的试验
5.6.1总则
5.6·1-1除所涉及的影响量在规定范围内变化外，其它影响量应保持在参比工作条件下，中于条件限制其它影哟量不能保持在参比大气条件下进行的影响量试验，可在一般试验的大气条件下进行。除本标准另有规定外，影响量对转速表性能的影响应在影响量规定范围的极限上确定。56.1-2影响量的变化速率应足够，以保证影响母不产生瞬变或过冲现象。JB/T871-92
561.3除本标准另有规定外，影响量对转速表性能的试验至少应在测量范围的上限、下限和中点上进行。56-1·4除非本标准另有规定，影响量对示值的影响应由同行程的三次测结果的平均值来确定。56-2环境温度影试验
5.6-2.1本试验应在温度试验箱中进行，试验温度和试验的题序如下：A组：+20℃，+40℃，+20℃，5℃，+20℃；B组：+20℃，+40℃，+55℃，+20℃，0℃，～10℃-25℃，+20℃。温度应逐步变化，每试验温度的允差为土2℃，在每一试验想度上应有足够的时间（不少于2h），使转速表内部达到热稳定，然后取出，并在2min内进行测量以及计算转速表的示值变化。563湿热试验
本试验仅适用于表1规定的正常工作条件中B组转速表。转速表应先在参比工作条件下使之稳定（一般不少于2h），接着在参比工作条件下，读取示值。然后将转速表放进凝热试验箱内，使试验箱温度为40-2℃，相对湿度为91%～95%，并保持48h。试验结束后，立即从箱中取出测量并计算转速表的示值变化。5.64领斜影响试验
5641手持式转速表在水平方向向左及向右偏离测量中心线5°时，测量并计算转速表的示值变化。5.6.42其它转速表安装在可前后左右倾斜15°的专用架上，测轴可用0Sm的软轴联接，在倾斜15°时，测量并计算转速表的示值变化。
56-5机械振动影响试验
固定式转速表按规定安装方式安装在动试验台上，在不工作状态下，以领率为10~55Hz，位移幅值为035mm，扫频速率为每分钟1／2个倍频程，扫频循环2次，寻找初始谐振频率点，在谐振频率点上（无谐振颊率点则在规定的频率范围的上限频率值上），在三个互相垂直的轴线上各承受30mln振动试验，试验后检查转速表有无损坏，并测量基本误差。
5-7抗运输环境试验
抗运输环境性能试验可按下列5.7-1、5.7.2、5.7-3条要求逐项进行，也可在全部试验完成后最终一次进行基本误差、回差、重复性和摆幅的测量和外观检查。5.7.1抗运输环境温度试验
转速表在运验包装条件下放进高退试验箱中，在55土2℃C的温度上保持8h，然后将转速表放在一般试验大气条件下至少24h，试验后测量基本误差、回差、重复性和摆幅。转速表再放进低溢箱中，在一40土2C的温度上重复上述试验。57-2抗运输混热试验
转速表在运输包装条件下，放进湿热试验箱中，试验箱的温度为40-℃，相对显度为91%~95%，并保持48h，然后将转速表放在一殷试验的大气条件下至少24h，试验后测量基本误差、回差、重复性和摆幅。注，B组转述表可不进行运输高温和湿热试验。57.3抗连续冲击试验
转速表在运输包装条件下，直接或通过过渡结构紧固在连续冲击台上，过渡结构应有足够的刚性，避免引起附加的谐振，然后使转速表承受下述条件试验：脉冲波形：近似半正弦波；
加速度：100±10m/s；
脉冲持续时间：11土2ms
球冲重复频率：60~100次/mhm
冲击次数：1000±10次。
试验后，将转速表从包装箱中取出，仔细检查转速表有无损坏，然后测量基本误差、回差、重复性和摆幅并进行外观检查。
58外观检查
转速表的外观用目检法进行检查。检验规则
61出厂检验
IB/T 871-92
每台转速表均须经制造厂质量检验部门进行检验，检验合格后并附有产品合格证方能出厂转速表出厂检验应按表3所列项目进行。表3
基本误差
重复性
指针移
动平稳性
62型式检验
技术要求条号
转速表型式检验应按本标准规定的全部技术要求项目进行。有下列情况之一时，一般应进行型式检验。a-新产品或老产品转厂生产的试制定型鉴定；b正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；α正常生产时，定期或积累一定产量后，应进行周期性检验；d.产品长期停产后，恢复生产时；e出厂检验结果与上次型式检验有较大差异时：f国家质量监督机构提出进行型式检验要求时。7标志、包装和贮存
7.1标志
7-1-1转速表应有下列标志：
3.制造厂名和商标：
b产品型号；
C精确度等级；
d.示值比例系数：
e测量单位；
f.出厂日期及编号。
7·1·2包装箱的标志应符合GB191规定。7.2包装
检验方法条号
转速表的包装应符合ZBY003规定。7.3此存
JB /T 871-92
转速表应存放在环境温度5~40C和相对度不大于85%的通风室内，室内空气中应不含有腐蚀转速表的有害物质。
附加说明：
本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准由上海转速表厂负资起草。本标准主要起草人：许峻。
本标准自实施之日起JB871-66《离心式转速表》作废。
