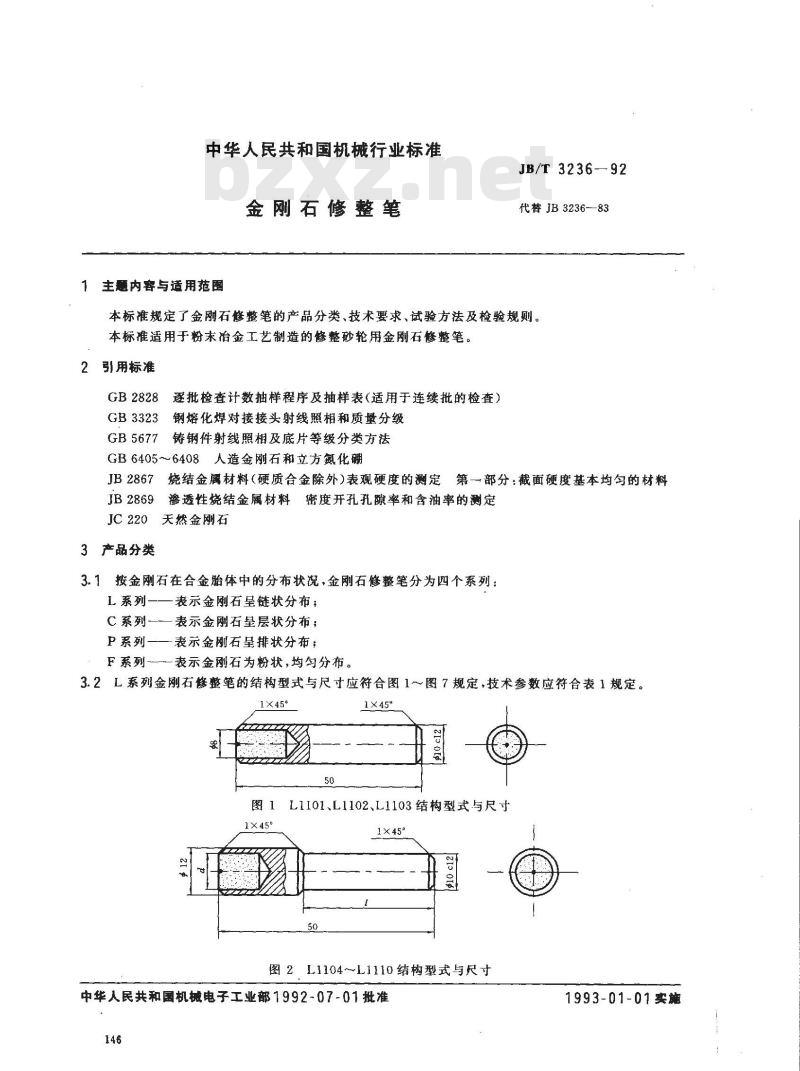

中华人民共和国机械行业标准
金刚石修整笔
1主题内容与适用范围
JB/T3236-92
代替JB3236-83
本标准规定了金刚石修整笔的产品分类、技术要求、试验方法及检验规则。本标准适用于粉末冶金工艺制造的修整砂轮用金刚石修整笔。2引用标准
GB 2828
GB 3323
GB 5677
遥批检查计数抽样程序及抽样表（适用于连续批的检查）钢熔化焊对接接头射线照相和质量分级铸钢件射线照相及底片等级分类方法GB6405～6408人造金刚石和立方氮化硼JB2867
JB2869
3产品分类
烧结金属材料（硬质合金除外)表观硬度的测定第一部分：截面硬度基本均勾的材料渗透性烧结金属材料密度开孔孔隙率和含油率的测定天然金刚石
3.1按金刚石在合金胎体中的分布状况，金刚石修整笔分为四个系列：L系列
C系列-
P系列-
表示金刚石呈链状分布：
表示金刚石星层状分布；
表示金刚石皇排状分布；
F 系列-———表示金刚石为粉状,均匀分布。3.2L系列金刚石修整笔的结构型式与尺寸应符合图1～图7规定，技术参数应符合表1规定。1×45°
1×45%
图1L1101、L1102、L1103结构型式与尺寸1×455
1×45°
图2L1104～L1110结构型式与尺寸中华人民共和国机械电子工业部1992-07-01批准146
1993-01-01实施
1X45°
JB/T 3236--92
1×45°

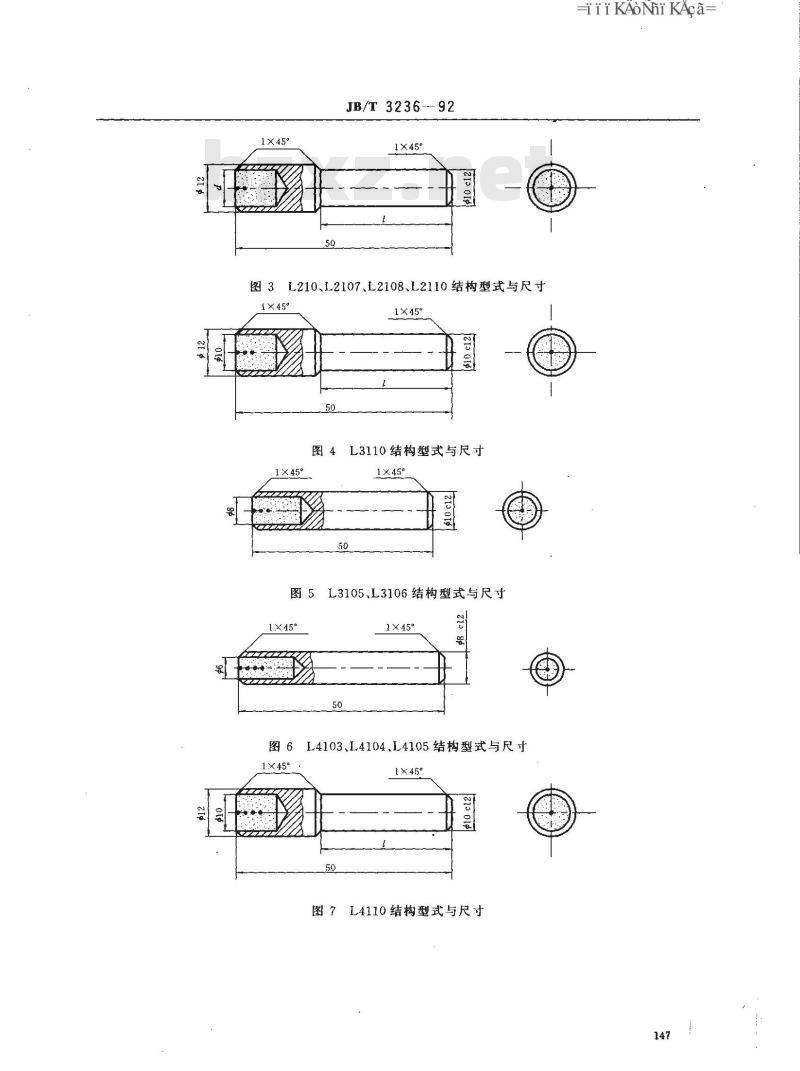

图3L210、L2107、L2108、L2110结构型式与尺寸1×45°
图4L3110结构型式与尺寸
图5L3105、L3106结构型式与尺寸X4.5°
1×45°
图6L4103、L4104.L4105结构型式与尺寸1×45°
1×45°
图7L4110结构型式与尺寸

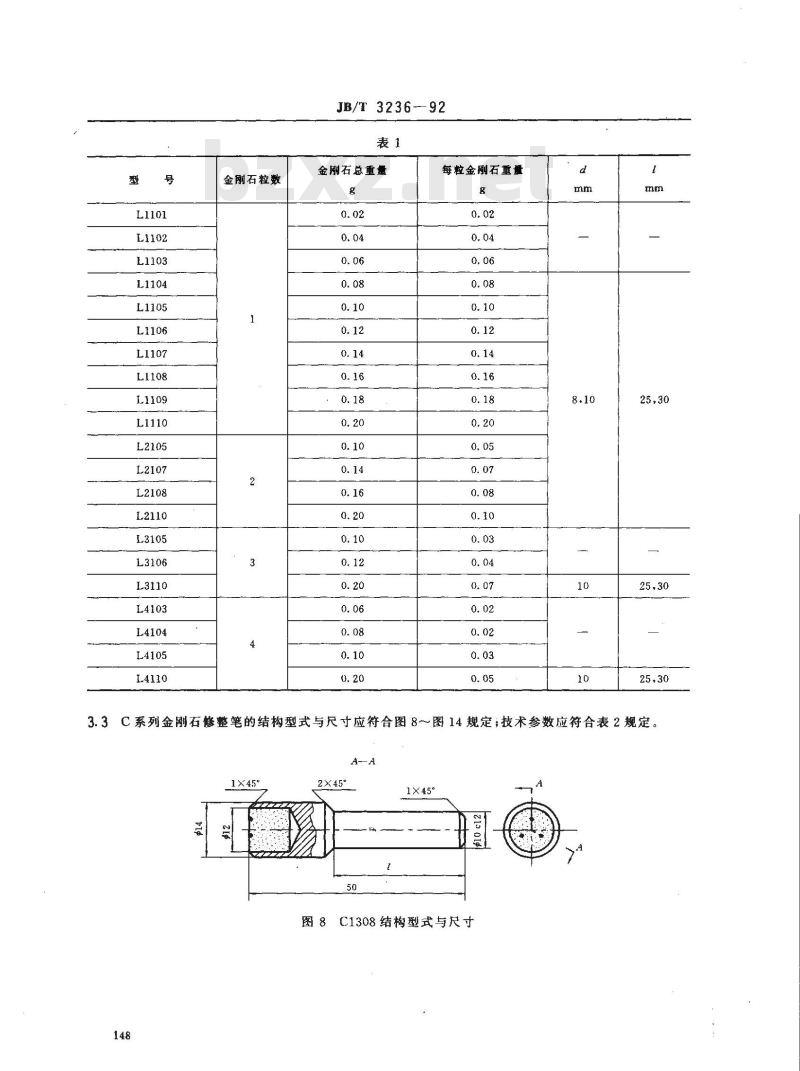

ii KAoNhi KAca-
金刚石粒数
JB/T3236-92
金删石总重量
每粒金刚石重量
3.3C系列金刚右修整笔的结构型式与尺寸应符合图8～图14规定；技术参数应符合表2规定。A-A
1×451
2×45°
1×45°
图8C1308结构型式与尺寸
1×45°
1×45°
1×45°
JB/T3236—92
1×45°

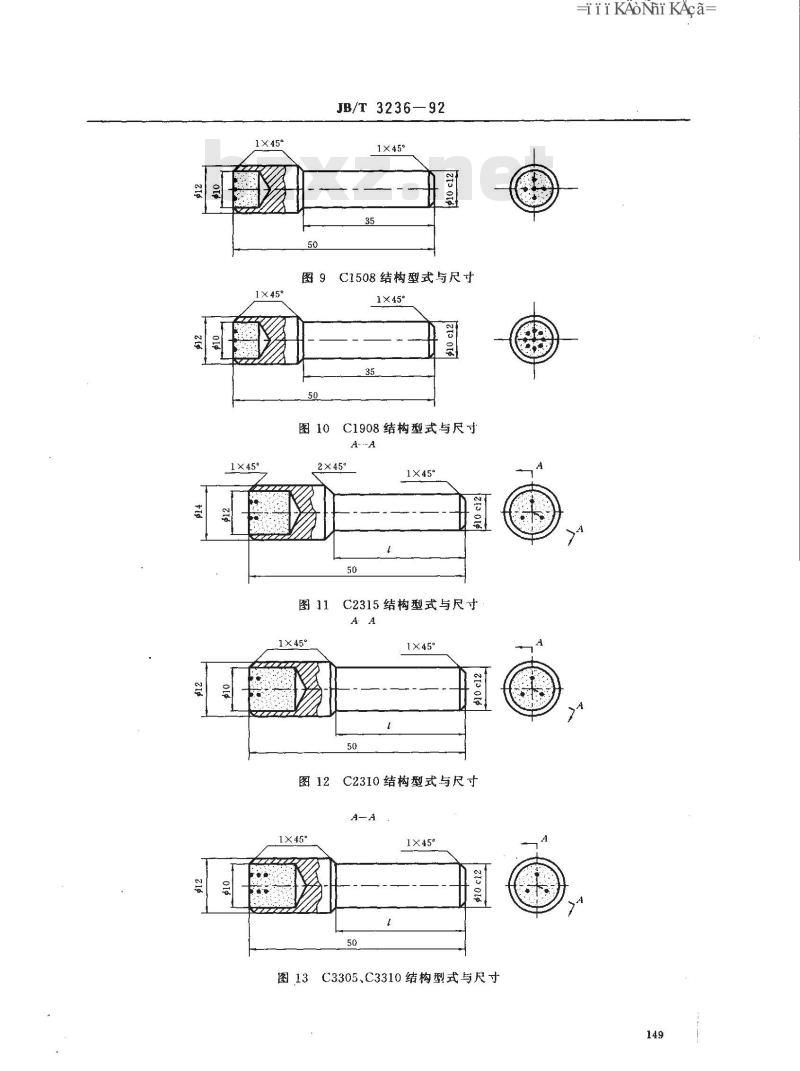

C1508结构型式与尺寸
1×45*
C1908结构型式与尺寸
2×45°
1×45°
C2315结构型式与尺寸
1×45°
图12C2310结构型式与尺寸
1×45°
图13C3305、C3310结构型式与尺寸-iiiKAoNiKAca
金刚石层数
1X45°
JB/T3236--92
1×45°

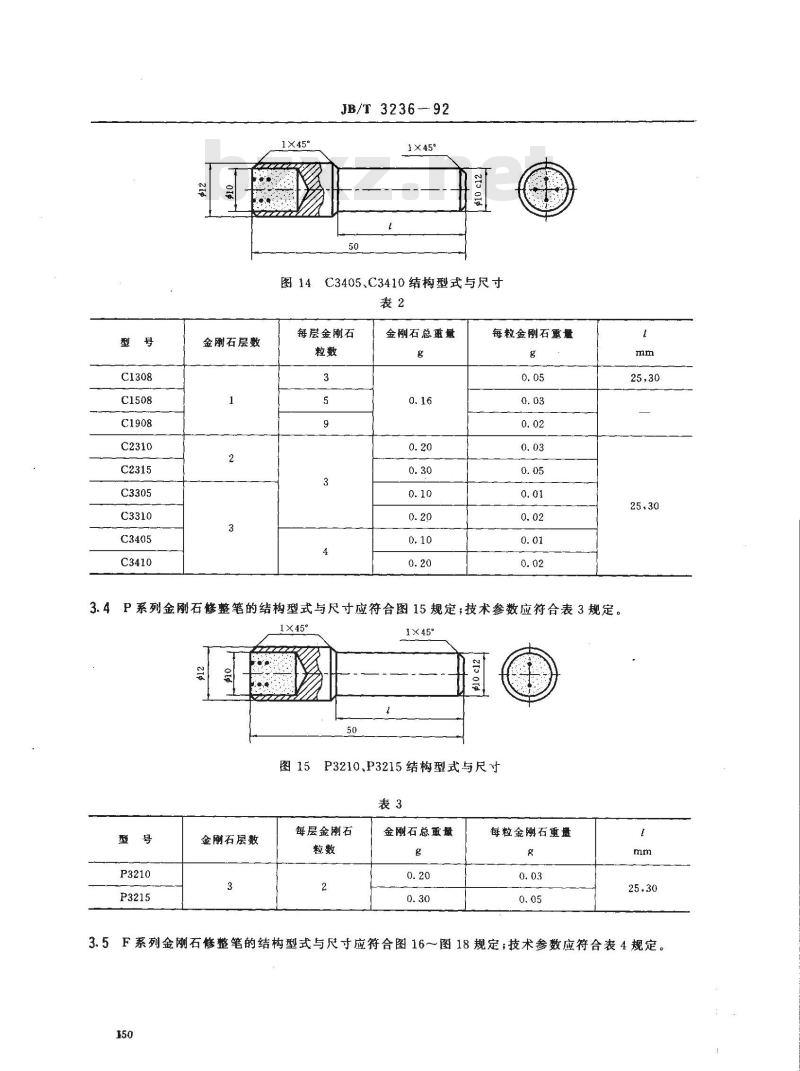

图14C3405、C3410结构型式与尺寸表2
每层金刚石
金刚石总重量
每粒金刚石重量
3.4P系列金刚石修整笔的结构型式与尺寸应符合图15规定；技术参数应符合表3规定。5
图15P3210、P3215结构型式与尺寸表3
金石层数
每层金刷石
金刚石总重量
每粒金刚石重量
3.5F系列金刚石修整笔的结构型式与尺寸应符合图16～图18规定；技术参数应符合表4规定。150
金刚石总重量
3.6标记示例
1×45°
JB/T3236—92
1×45°
图16F14、F20、F24结构型式与尺寸1×45°
1×45°
F14、F20、F24结构型式与尺寸
1×45%
图18F36～F240结构型式与尺寸
金刚石颗粒尺寸(相应粒度）
1600～1250
1000~~800
800~630
500~400
315~400
250～315
160～180
125160
80~100
60--80
(14*）
(20\）
(24\）
(36\）
（46°）
(60）
(80°）
(100*）
(150\）
(180\)
(240°）
-iiiKAoNhiKAca=
C系列金刚石修整笔，金刚石层为2层，每层金刚石为3粒，金刚石总重量为0.2g，标记为：151
JB/T3236-92
表示金刚石总重量为0.2g
表示每层金刚石的粒数为3粒
一表示金刚石层数为2层
表示 C系列
F系列金刚石修整笔，金刚石颗粒尺寸125～160μm，相应粒度100°，金刚石总重量为0.1g。F
4技术要求
表示金刚石总重量为0.1g
表示金刚石相应粒度为100
表示F系列
4.1金刚石修整笔的尺寸与结构型式应符合3.2～3.5条规定。4.2颗粒状金刚石原料应符合JC220和GB6405-6408的规定。4.3L系列、C系列、P系列金刚石修整笔，金刚石可采用表镶和孕镶两种型式。金刚石在合金胎体中的位置要端正，粘结要牢固。
4.4同一支金刚石修整笔含有多粒金刚石时，所选用的金刚石颗粒大小应均勾一一致。F系列金刚石修整笔用的粉状金刚石在合金胎体中应均勾分布。胎体直径与长度之比在1：1.0～~1：2.5之间。4.5胎体合金硬度应均匀，其值应不低于25HRC，允许偏差范圈为10HRC。4.6笔杆采用含碳量不低于0.2%的钢材制造。笔杆表面粗髓度值为R.6.3um。4.7
笔头中金刚石应分布均匀，表镶型式的金刚石露出胎体高度小于或等于1mm。4.8
金刚石不允许掉尖、移位。
笔头胎体不允许有裂纹、孔洞及明显氧化现象。4.10
笔头与笔杆应装配牢固，在使用过程中不得松动或脱落。笔杆上打印的标记型号字迹应清楚。5试验方法
检验密度、硬度用同一批混合粉，在相间工艺下，随产品制成的空白试样进行检测。5.1合金胎体密度按JB2869进行检测。5.2.合金胎体硬度按JB2867进行检测。5.3对每支金刚石修整笔外观检查用5倍放大镜，应符合4.9条的规定。5.4对L系列、C系列、P系列金刚石修整笔，金刚石在合金胎体中的分布状况用X射线进行检验。检验方法应符合GB5677和GB3323的规定。6检验规卿
6.1每支金刚石修整笔按第4章规定的技术要求检查验收。6.2对L系列、C系列、P系列金刚石修整笔，胎体硬度值应符合4.5条规定。抽检采用GB2828随机“一次正常”抽样，特殊检查水乎S-3，合格质量水平（AQL)4.0。6.3对L、C.P系列金刚石修整笔，金刚石在合金胎体中的分布状况，按5.4条方法进行抽检。采用152
JB/T3236-92
GB2828随机二次正常”抽样，特殊检查水平S-3，合格质量水平（AQL)4.0。7标志、包装、运输、贮存
7.1每支金刚石修整笔的圆柱表面上应清楚地标出：a.
商标；
型号；
使用极限位置。
-iii KAoNhiKAca-
7.2金刚石修整笔按袋、盒、箱进行包装。包装袋或包装盒内部应附有检验合格证和使用说明书。检验合格证中应标明：
产品型号；
检验员代号；
生产日期。
在使用说明书中应标明：
产品名称型号；
制造单位名称；
使用方法和应用范围。
7.3包装箱内应有防潮物，外包装物上应标明：a.
制造单位名称；
产品名称、数量；
出厂日期；
收货单位名称、地址。
7.4包装好的金刚石修整笔，在保证不产生机械损坏和不直接接触水分的条件下，允许各种方式进行运输。
5笔杆应有防锈保护措施，在正常保存条件下，保证在一年内不生锈。7.5bzxZ.net
附加说明：
本标准由全国磨料磨具标准化技术委员会提出。本标准由机械电子工业部郑州磨料磨具磨削研究所归口。本标摊由北京市粉末冶金研究所负责起草。本标谁主要起草人李晨。
