【机械行业标准(JB)】 标准扭矩仪 技术条件

JB5483-1991标准扭矩仪技术条件TB

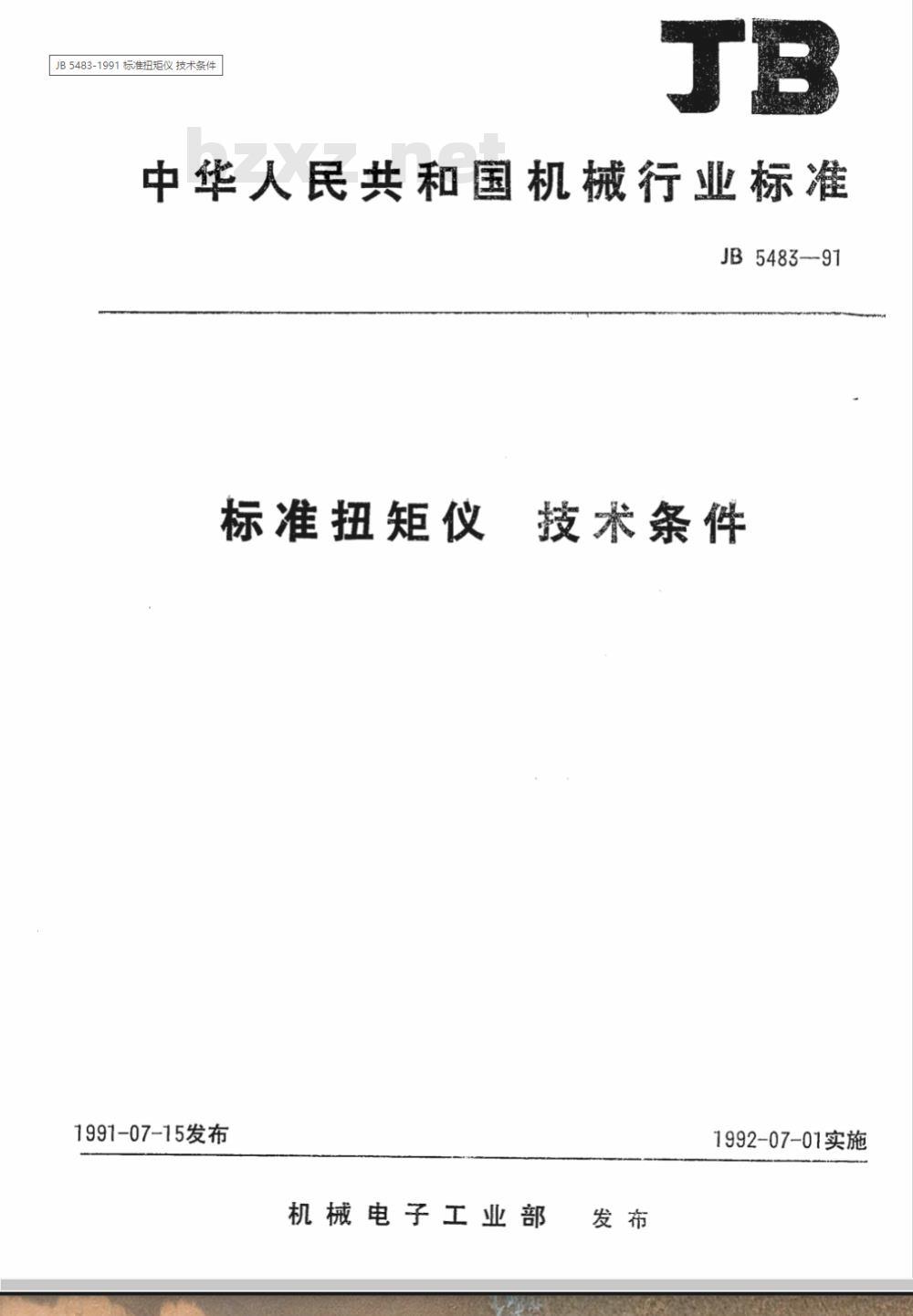

中华人民共和国机械行业标准
JB 5483-91
标准扭矩仪
1991-07-15发布
技术条件
1992-07-01实施
机械电子工业部

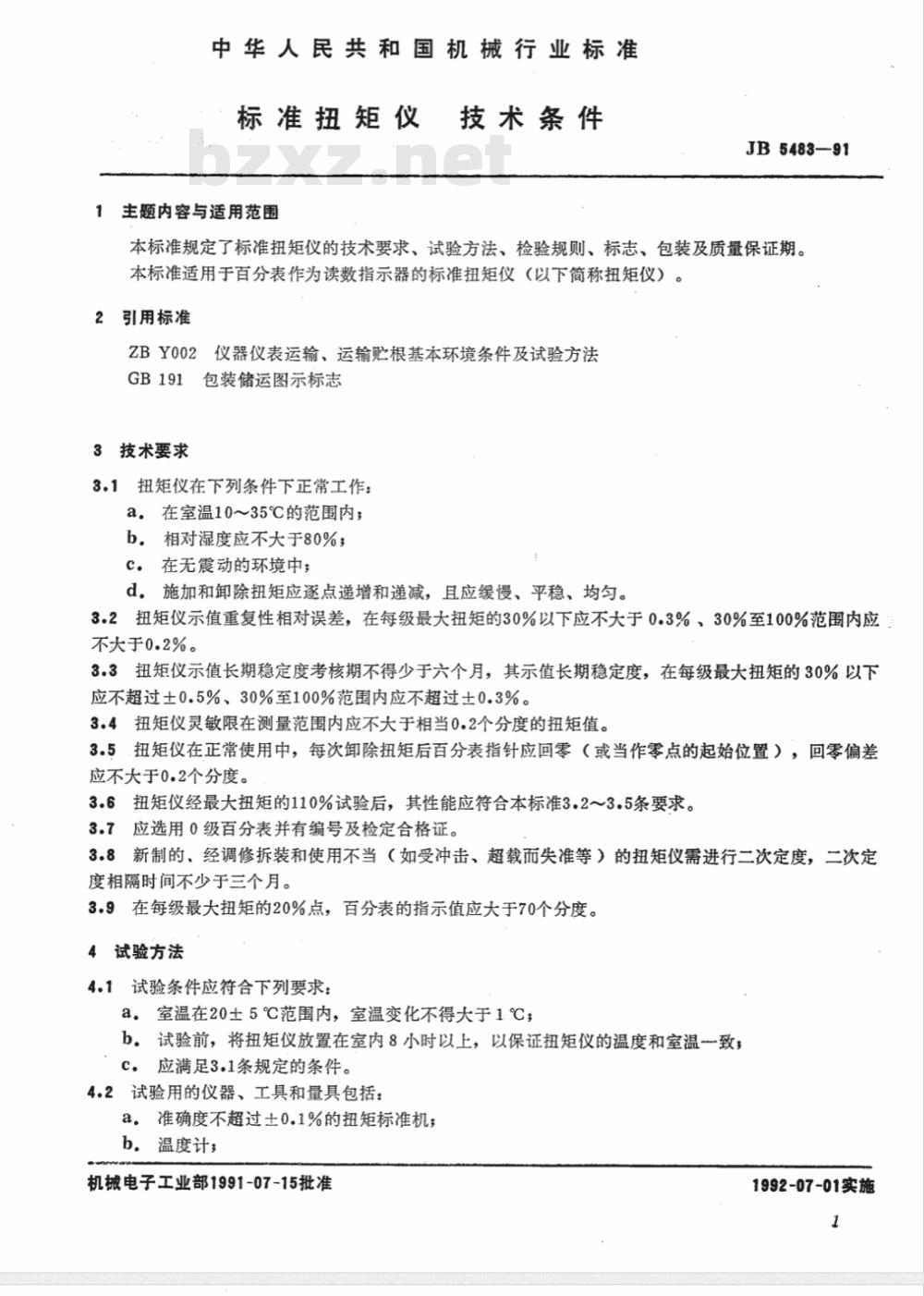

中华人民共和国机械行业标准
标准扭矩仪
1主题内容与适用范围
技术条件
JB5483—91
本标准规定了标准扭矩仪的技术要求、试验方法、检验规则、标志、包装及质量保证期。本标准适用于百分表作为读数指示器的标准扭矩仪（以下简称扭矩仪）。2引用标准
ZBY002仪器仪表运输、运输贮根基本环境条件及试验方法GB191包装储运图示标志
3技术要求
3.1扭矩仪在下列条件下正常工作：a在室温10～35℃的范围内；
b相对湿度应不大于80%；
C。在无震动的环境中；
d。施加和卸除扭矩应逐点递增和递减，且应缓慢、平稳、均匀。3.2扭矩仪示值重复性相对误差，在每级最大扭矩的30%以下应不大于0.3%，30%至100%范围内应不大于0.2%。
3.3扭矩仪示值长期稳定度考核期不得少于六个月，其示值长期稳定度，在每级最大扭矩的30%以下应不超过±0.5%、30%至100%范围内应不超过土0.3%。3.4扭矩仪灵敏限在测量范围内应不大于相当0.2个分度的扭矩值。3.5扭矩仪在正常使用中，每次卸除扭矩后百分表指针应回零（或当作零点的起始位置），回零偏差应不大于0.2个分度。
3.6扭矩仪经最大扭矩的110%试验后，其性能应符合本标准3.2～3.5条要求。3.7应选用0级百分表并有编号及检定合格证。3.8新制的、经调修拆装和使用不当（如受冲击、超载而失准等）的扭矩仪需进行二次定度，二次定度相隔时间不少于三个月。
3.9在每级最大扭矩的20%点，百分表的指示值应大于70个分度。4试验方法
4.1试验条件应符合下列要求：
a。室温在20±5℃范围内，室温变化不得大于1℃；b。试验前，将扭矩仪放置在室内8小时以上，以保证扭矩仪的温度和室温一致；c。应满足3.1条规定的条件。
4.2试验用的仪器、工具和量具包括：a。准确度不超过土0.1%的扭矩标准机；b．温度计：
机械电子工业部1991-07-15批准1992-07-01实施
c。通用工具和量具。
JB5483--91免费标准下载网bzxz

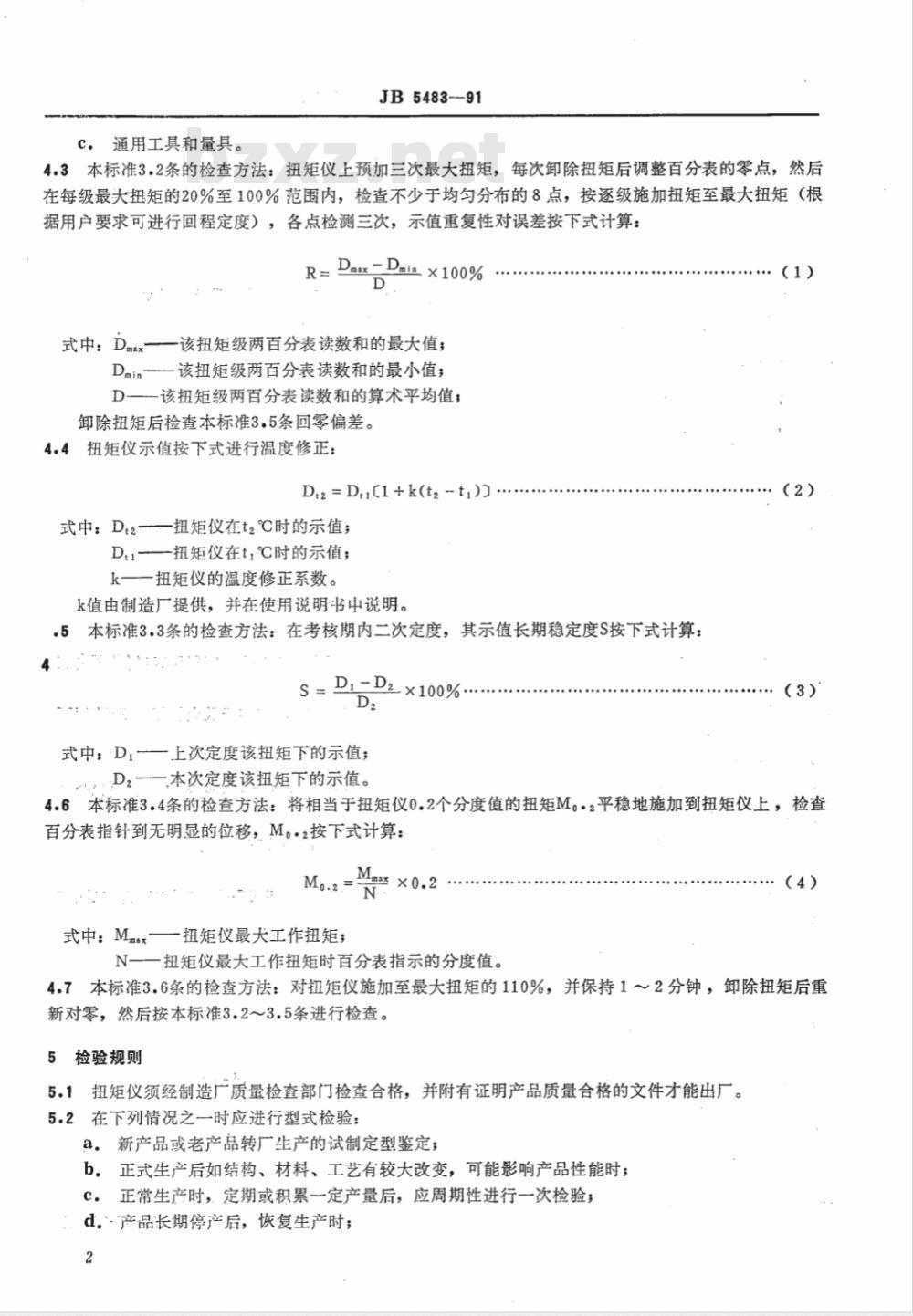

4.3本标准3.2条的检查方法：扭矩仪上预加三次最大扭矩，每次卸除扭矩后调整百分表的零点，然后在每级最大扭矩的20%至100%范围内，检查不少于均匀分布的8点，按逐级施加扭矩至最大扭矩（根据用户要求可进行回程定度），各点检测三次，示值重复性对误差按下式计算：R= Dax_Dain ×100%
式中：Dmax
一该扭矩级两百分表读数和的最大值；Dmin
一该扭矩级两百分表读数和的最小值；D一该扭矩级两百分表读数和的算术平均值：卸除扭矩后检查本标准3.5条回零偏差。4.4扭矩仪示值按下式进行温度修正Dt2 =D[1+k(t2-t,))
式中：Dt2—扭矩仪在t，℃时的示值；D..扭矩仪在t,℃时的示值；
k一一扭矩仪的温度修正系数。
k值由制造厂提供，并在使用说明书中说明。.5本标准3.3条的检查方法：在考核期内二次定度，其示值长期稳定度S按下式计算：S = Dr-D2 x100%
式中：D1——上次定度该扭矩下的示值；D.
一本次定度该扭矩下的示值。
（3）
4.6本标准3.4条的检查方法：将相当于扭矩仪0.2个分度值的扭矩M。·2平稳地施加到扭矩仪上，检查百分表指针到无明显的位移，M。·2按下式计算：Maax ×0.2
式中：Mmx
一扭矩仪最大工作扭矩；
一扭矩仪最大工作扭矩时百分表指示的分度值。(4)
4.7本标准3.6条的检查方法：对扭矩仪施加至最大扭矩的110%，并保持1～2分钟，卸除扭矩后重新对零，然后按本标准3.23.5条进行检查。5检验规则
5.1扭矩仪须经制造厂质量检查部门检查合格，并附有证明产品质量合格的文件才能出厂。5.2在下列情况之一时应进行型式检验：a。新产品或老产品转厂生产的试制定型鉴定；b。正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；C。正常生产时，定期或积累一定产量后，应周期性进行一次检验；d。产品长期停产后，恢复生产时；2
JB5483-91

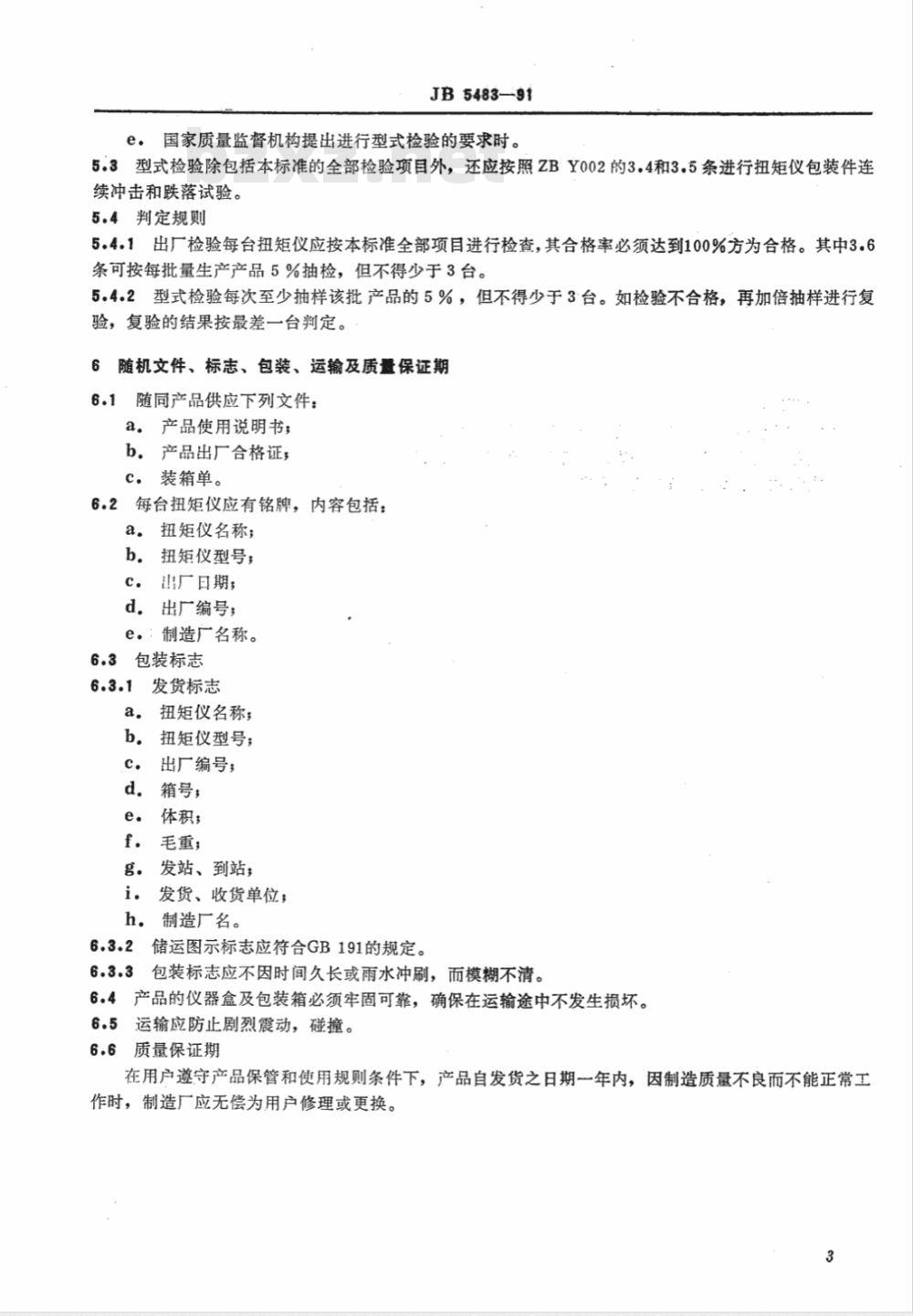

e。国家质量监督机构提出进行型式检验的要求时。5.3型式检验除包括本标准的全部检验项目外，还应按照ZBY002的3.4和3.5条进行扭矩仪包装件连续冲击和跌落试验。
5.4判定规则
5.4.1出厂检验每台扭矩仪应按本标准全部项目进行检查，其合格率必须达到100%方为合格。其中3.6条可按每批量生产产品5%抽检，但不得少于3台。5.4.2型式检验每次至少抽样该批产品的5%，但不得少于3台。如检验不合格，再加倍抽样进行复验，复验的结果按最差一台判定。6随机文件、标志、包装、运输及质盘保证期6.1随同产品供应下列文件：
a。产品使用说明书；
b产品出厂合格证，
装箱单。
6.2每台扭矩仪应有铭牌，内容包括：扭矩仪名称；
b。扭矩仪型号；
山厂日期；
出厂编号；
制造广名称。
6.3包装标志
发货标志
扭矩仪名称；
扭矩仪型号；
出厂编号；
d．箱号；
体积；
f．毛重，
发站、到站；
发货、收货单位；
h。制造厂名。
储运图示标志应符合GB191的规定。6.3.3包装标志应不因时间久长或雨水冲刷，而模糊不清。6.4产品的仪器盒及包装箱必须牢固可靠，确保在运输途中不发生损坏。6.5运输应防止剧烈震动，碰撞。6.6质量保证期
在用户遵守产品保管和使用规则条件下，产品自发货之日期一年内，因制造质量不良而不能正常工作时，制造厂应无偿为用户修理或更换。3

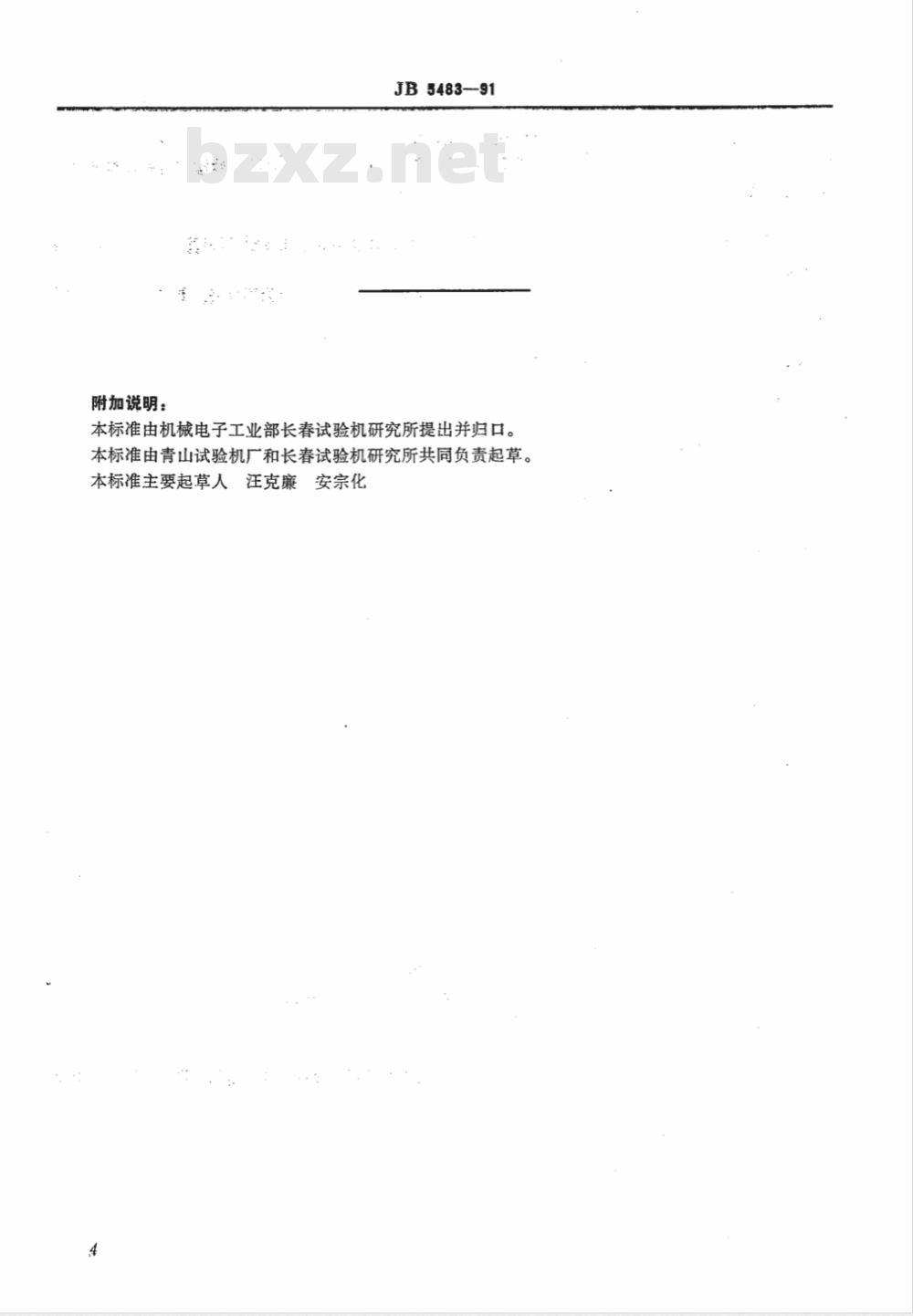

附加说明：
JB5483—91
本标准由机械电子工业部长春试验机研究所提出并归口。本标准由青山试验机厂和长春试验机研究所共同负责起草。本标准主要起草人汪克廉安宗化4
中华人民共和国
机械行业标准
标准扭矩仪技术条件
JB5483—91
机械电子工业部标准化研究所出版(北京首体南路）
机械工业标准印刷厂印刷
(湖南长沙）
机械工业标准发行站发行
(湖南长沙市望城坡)
开本880×12301/16印张0.5字数80001992年3月第一版1992年3月第一次印刷印数1—2000
定价1.00元
97-21-10-26
