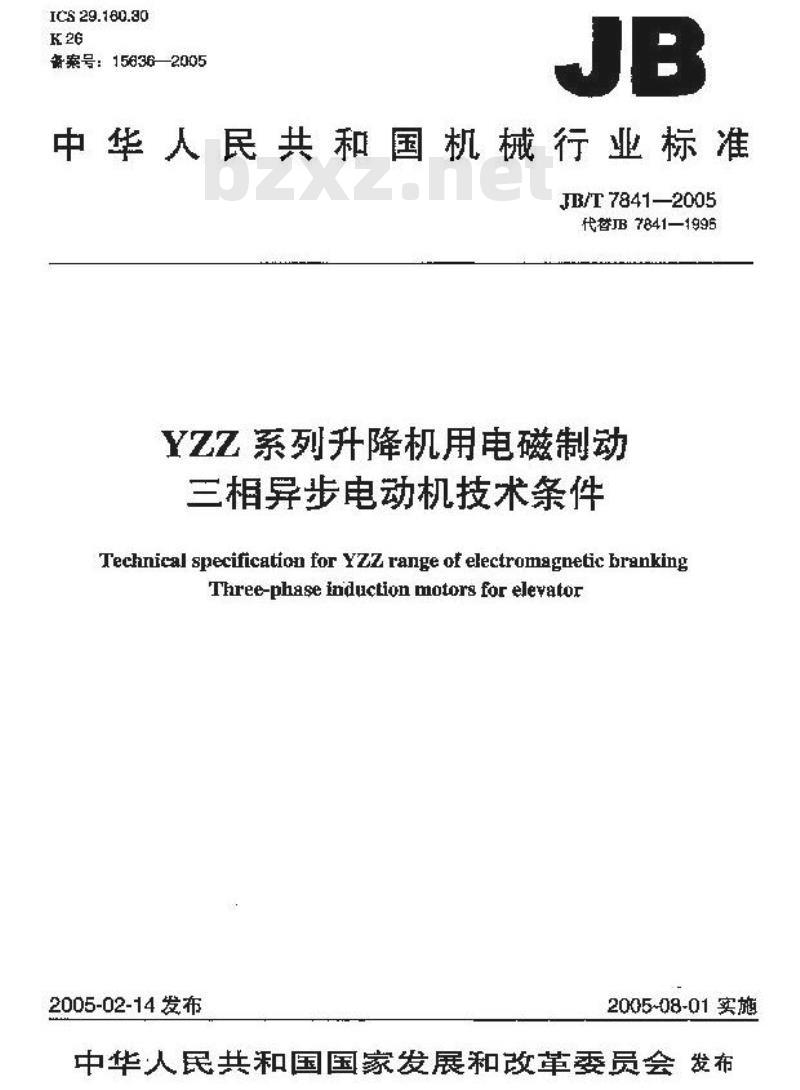

【机械行业标准(JB)】 YZZ系列升降机用电磁制动三相异步电动机 技术条件

ICS 29.180.80
备案号：15636—2005
中华人民共和国机械行业标准
JB/T7841—2005
代替JB7841-1995
YZZ系列升降机用电磁制动
三相异步电动机技术条件
Technical specification for YZZ range of electromagnetic brankingThree-phase induction motors for elevator2005-02-14发布
2005-08-01实施
中华人民共和国国家发展和改革委员会发布前言
划范性用文件
型式、基本参数与尺寸
4技术要求，
5检整规厕
6标志与包装
附录 A（规趋性附录）
静制动力短的测定方法
JB/T7841—2Q05
JB/T7B41—2005

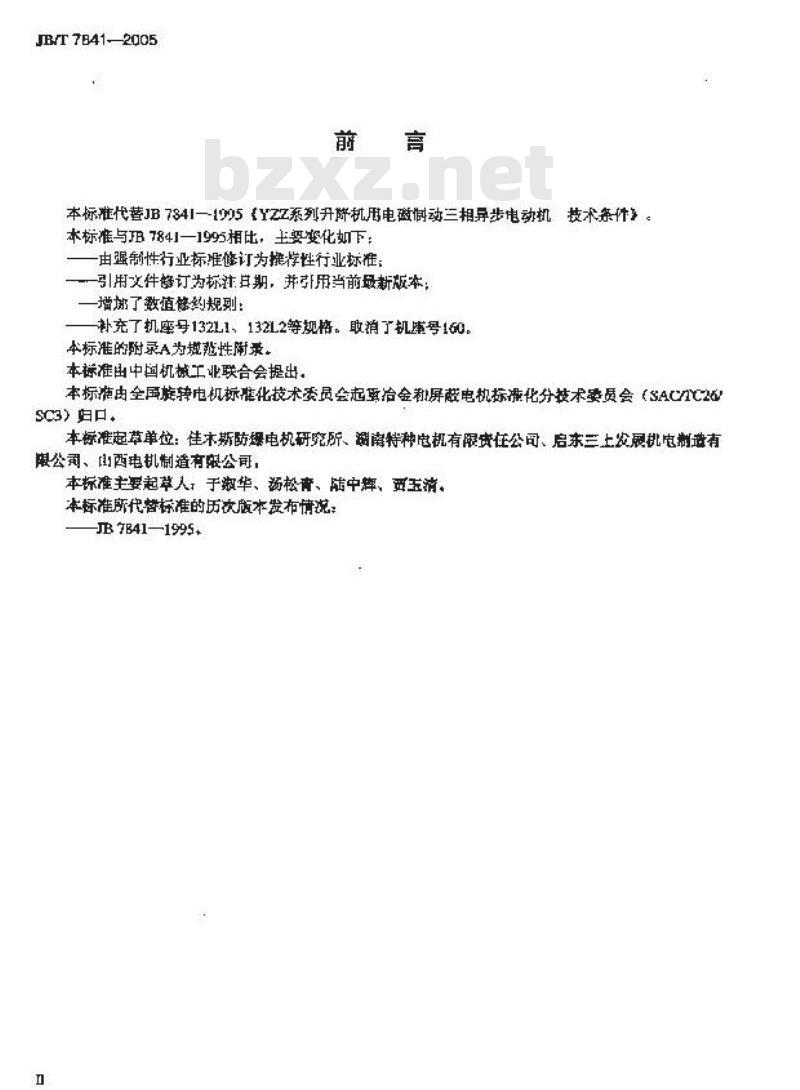

本标准代营JB7841—1905《YZZ系列升期机用电微动三相异导步电动机技术条件。本标准与FB7841一1995相比，主要变化如下：由制性行业标准修订为携荐性行业标准：引用文件够订为标注其期，并用当前最新版本：一增加了数值修约规则：
补充了机座号132L1、132L2等规格。取消了机库号160。本标准的附录A为规范性附录。Www.bzxZ.net
本标准出中国机械工业联合会提出本标施内全国施转电机标雅化技术委员会起重冶金利屏萨电机标准化分装术委员会（SACIC2GSC3归口，
本标准起草单位：佳木斯防堡电机研究所、润南特种电机有限贵任公司、启东三上发展桃电制造有限公司、山西电机制道有限公司，本标准主妥起草人：、于淑华、扬松青、陆中辉、要五清。本标准所代替标准的历次版本发布情况：JB7B41—1995+

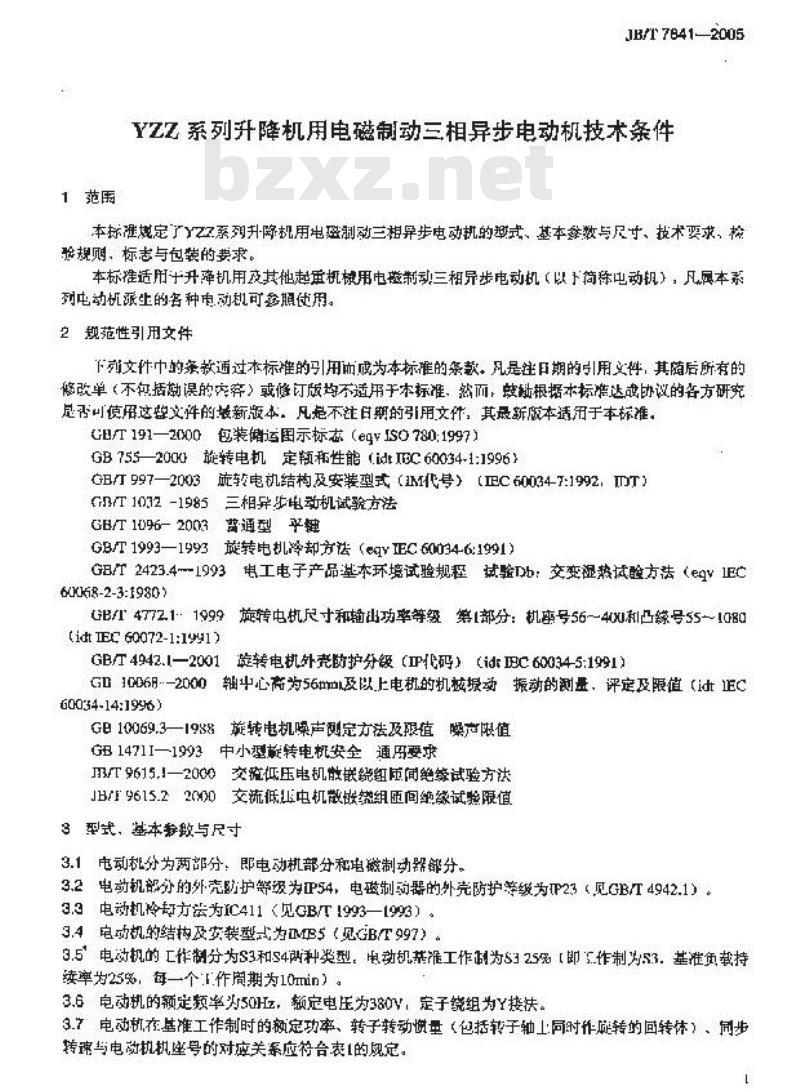

1范围
JB/T 7841-—2005
YZZ系列升降机用电磁制动三相异步电动机技术条件本标准规定了YZ7系列升降机用电避制动三相异步电动轨的型式、基本等数与尺寸、技术要求，检验规则，标志与包装的要求。
本标准适用十升降机用及其他起重机械用电莅制动三相异步电动机（以于简称动机），凡属本系列电动机派生的各种电动机可参期使用。2规范性引用文件
下刻文件中的条款通过木标准的引用而感为本标准的条款，凡是注日期的用义件，其随后所有的修改单（不括动误的内膏）或修订版均不适用于本标准，然而，整轴根据本标准达或协议的各方研究尽否可使用这整文件的新版本，凡是不注期的引用文件，其最新版本适用于本标准。G日/T191—2000包装储运图示标态（egISO780:1997）GB755200旋转电机定频和性能（idIBC60034-1:1996）GB997—2003施软电机结构及安装型式（1M代号）（EC600347:1992，TT）CB/T1032-1985三相异步电动机试验方法GB/T1096-2003通型平键
GB/T1993—1993旋转电机冷却方法（eqYEC60034-6:1991）GB/T2423.41993电工电子产品基本环境试验规程试验T>b：交变湿热试方法（eqV1EC6K68-2-3:1980)
GB/T4772.1：1999施转电机尺寸和输山功率等级第1部分：机座号56--40X和凸缘号55~1080(idtEC60072-1:1991)
GB/T4942.1—2001
旋转电机外壳防护分级（码）（idBC60034-5:1991）GD1006月-2000轴中心高为56mm及以上电机的机越报动振动的测量，评定及限值（idtEC60034-14:19967
G日10069.3—1988旋转电机噪声测定方法及限值噪产限值GB14711—1993中小型整转电机安金通历要求J3/T9615.1—2000交流低压电机散嵌绕组距闻绝缘试验方汰JB/F9615.220X)0交流低业电机散嵌缆组函间绝缘试验限值3型式，基本转数与尺寸
3.1电动机分为两部分，即电动机部分和电磁制动器部分。3.2电剪机部分的外壳防护等级为P54，电磁制动器的外壳防护等级为IP23（见GB/T4942.1）。3.3电动机冷断方法为IC411（见GB/T1993—1993）。3.4电动机的结构及安装型式为MB5（见GB/T997）。3.5电效机的工作制分为S3和54测种类型，电动机苯准工作制为S325%【即作制为53，基准负载持续率为25%，每一个1.作周期为10min）3.6电动机的额定频率为50Hz，额定电压为380V，定子绕组为Y接法。3.7电动析在基准工作制时的额定功率、转子转动量（包括转子轴上同时作能转的回转休）、同步转速与电效机机座号的对应关系应符合表1的规定。JB/T 78412006
机座号
132S-4
132M-4
123Lt-4
3212-4
暂定功率
3.B转子转动惯重的容考为+10%
转动恢量
3.9电动机轴伸链的尺寸及其够差符合表2的规定（见GB/T1096）爽2
轴种直径 D
3.10电动机轴伸长度一半处的径向图跳动公差应不大于0.05mm。同步转
凸练止口对电动机抽约的径向圆避动公和凸配合面对电动机轴载的端面圆跳动公差应不大3.11
于表3的规定。
乃录代号
3.12自动机轴伸键格的对称度公差应不大于表4的规定，表4
恢摘宽F
轻向及端面圆哦动公差
对球度公差
3.13电动机的安装尺寸及其公差应符合表5的规定，外形尺寸应不大于表5的规定（见GB4772.1-1999)。
3.14电磁制动器厕磁穿电源为直流，额定扇磁电压195V，电压偏差不大于土10%4技术要求
4.1电动机应符合本标准的要求，并按源经规定序批准的函样及披术文件制造，4.2电动机在下列条件下使用时，应能瓶定运行。4.2.1海救不超过1000m。如果电动机指定在海拨超过1000m使用时，应按GB755一2000的规定处理，4.2.2量高环境空气温度随季节而变化，但最高不超过40℃，最低环境空气泪度考一[5它，如架电动机指定在坏境空气温度商子尊低于上述规定使用时，应按GB755一2000的规定处理，4.2.3最湿月份的月平均最高相对湿度为90%、同时该月份万平均最低温度不高于25匕，2
4.24按不同工作超的热定，频筹地起动、动（电气的或机械的）及逆转、42.5经费地机撼振动及冲击。
4.3电动机造行期问电源电压和频率与视定慎的筛差虚符合GB755一2000的规定，4.4电动机在额定电压下真接起动JHT78412006
4.5电动机在额定电压下，基难工作制时，危大转矩和结转转矩对辆定转矩之比应不小于表6的规定，数值修约间隔为0.1.
机邸号
1329-4
132M-4
132L1-4
132L2-4
最大转矩/机定转矩
堵转转炬/颈定转炬
电动机在题定电压下，基准工作制时，堵转电流的保证值应不大于表7的定，数值静的问隔为1，4.6
机座号
1325-4
132M-4
132[2-4
4.7电动机电气性能保证值的容差应符合表8的规定，项回名称
蜡转转矩
最大转炬
增转吡流
转电说
保证催的—15%
保还值的一10%
保证值的+15%
4.B电动机的绝续等为F级，适用于环境空气温度不超过40C的场所，当海拨和环境空气温度符合4.2的规定时，电动机定子莞组的温刃限值电阻法）为105K；电磁制动器动磁线圈的猛升限值（电阻法）为105K：轴承的允作邀度（竭度计法）为95℃。温升或温度数值的修约问晰为1.如果试验地点的海技或环境空气温度与本标准4.2的规定不同时，温升限值应按GB755一2000的现定修开
4.9电动机定子绕红的绝缴电阻在热状态时或温升试验后应不低于0.38M2：电磁制动器励避线困的绝缘电阻应不低于1.5M2.
4.10电动机的定子绕组和电楚制动器励磁线圈成能承受为时！min的耐电压试验而不发生击穿，试验电压的频率为5011z，波形尽可能为正弦被形的交流电压。定子统组的试验电正的有效值为1760V，电磁制动器励磁线图试验电压的有效值为2000Y。4.11电动机充许的录大转建为其同步转速的2倍，电动机空载时应能承受1.2猎最大转速的超速试验，时uin而不发生有害变形，
4.12电动机的定于锐钮应能承受函间耐冲击电压试验而不发生击穿，其冲击电压峰值按旧T9615.2—2000的规定。
JB/T7841-2005
Y、心披限偏范根据用户要求可群推负偏落。b尺寸为最大股限尺寸，
R为凸续面至抽伸的的爱出，其起限偏垫包括轴的动。G
表5电动机酷构与
安装尺时
安装型式IMB5
及公差
位包度
（个）
JI/T7841--2005
外形尺于
JB/T78412005
4.13电动机在热态和谈新增加转矩的情况下，应端承受4.5所现定的量大转矩值（允许计及容差），历时1Ss而不发牛转突变、停转及有害变形。此时电压和频率应维持颤定消，4,14电动机气膜不均寸度不大于表9的规定。轰9
表中：
气隙公殊值：
-气愈的不均匀值，其定义为
其中，6、序、6为相距120°得的气取值23.0
4.15电动机在空载时测得的握动速度有效值应不超过1.Bmm/s，效值修约间隔为0.14.16电动机在空裁时测得的A计权声功率级的赚声数值应不超过85（A），数值修约间能为1。4.17
当三租电源平衡时，电动机的三相空懿电流中任一相与三相平均停的偏差应不大子三相平均值的0%
电磁制动器额定静制动力随的保证值应不低于表10的规定。表0
桃座号
1328-4
132M-4
1322-4
4.18电磁制敌器磁功率大于0.14kW定静制动力矩
420电动机的定子续组和电磁制动器的励链线圈需进行6个周期40交变湿热试验，试验后绝级电压应不既于4.9的规定，并能承受4.10所规定的绝缘耐电压试验而不发生出穿，但过险电正的有效慎为1500V.
421派生产品
4.21.1电动桃可静成频定频率为60Hz，赖定电压为440V的型式。421.2电动机在60Hz时，充许最大转理为50Hz过间步转速的2境。42电动机在翻定静制动力瓶私定电压的偏差在允许范画内的情况下避电，此时衔铁和电碳铁相互间吸合和释放功服，电铁自动解踪调整间障功能均应正带，423电动机拨线盘内应设有核地爆订，并应在接地螺钉耐近设置接地标志，此标志应保证在电动机整个使用时期内不易磨灭，
424在出线端标志字母师序与三相电源的电压相序方向相同时从轴快蜡视之，电动机应为顺时针方向旋转
5检验规测
5.1每电动机须经检验含格后方能出厂，并应附有产品合格证。6
5.2每台电动机应经过检查试验、检查试验项且包括：月）机械检查（按5.5的规定）！JB/T7841—2005
b）定子绕组和电带制动助磁线函对机壳及锐组相互向绝缘电阻的测定（检查试验时可测量冷态绝绪电险，但应保证热态绝缘电阻不低于4.8的规定）：c）定子势组和电磁制动器励载围在实际冷却状态下直流电阻的测定：d绕组相间和继组对机壳的耐电压试验，当电动机只有三根引出载时，绕组相间耐电压试验允许在半成品上进行：
c）闻绝缴附冲击电压试验：
空教电流及独耗的测定；
注：在型式试验时测收空载特性曲载，）堵转电流及摄耗的测定：
陆：在型式试脸时测取战转待能曲线。：五）声的汉定：
1）握动的测定：
）静动电盘铁的据铁与电铁心动作的测定：k）静制动力矩的测定。
5.3凡退下列情况之一请，必须进行型式试验）经整定定型后制造厂第一次试制或小批试生产时：6）当设计或工若上的变更足以引起某些性能和教数发生变化时：c）当检查试验结暴与以前的型式试验结果发生不可允许的偏差时1）成批生产的电动机应定期抽试，其抽试时间应每年一次，当抽试的数量过多时，抽试时间闻隔可适当延长，但至少路两年地试一次。5.4电动机的型式试验项目包括：）检查试验的金部项目：
b）效率、功率因数及转差率的测定，c）短时过转矩试验：
）超试验：
）般大转距的测定：
f）转动惯量的测定：
g）堵转特性曲线和空载特性曲线的测定：t）退升试验（包括电磁制动器）：）电磁制动器励磁功率和额定频磁电流的视定：）外充放护等级试验：
）气隙不均匀度检查：
1）交变湿热试验，
5.5电动机的机检项日包括：
a）转动检查：电动机在制动电磁铁吸含时，转子转动应平稳轻快，无停带现象；b）外观检查；检查电动机的装配是否完整正确，表面油漆应干燥、均匀，无污损、碰坏、裂纹等现象：
）安装尺寸、外形尺寸及键的尺寸检查：）轴仲、凸缘止日及凸袋端面的径向跳效的检查：e）键播对称度的控查允许在零部件上检查，f）制动器的检查。在吸合和释放过理无卡住现象，制动应迅速可据。JB/T7841—2005
5.652的a）-g）和5.5中的a》、b）必须每台检查，5.2中的h）1和55中的）、））可以进行抽查，抽查办由制造！按有关规定制定，5.7本标准52中的b>～d），f）～g）和5.4中的h）--h）所规定的试验。其试验方满按CB/T1032-198.5进行：本标准52中的）接B/T9615.1—2000进：本杯准5.2中的h）按GB10069.3-1988进行：本标准5.2中的1）按GR10068—2000法行：本标准5.5所规定的安装尺寸改公的检查族GB/T4772.1-1999进行：外亮防护等级的试验方法按GB/4942.1—2001进行：40C交变隧热试验方法按GB/T2423.4：-1993进行。本标准5.2中的）按照附录A的规定捡查：本标准5.2中的按4.21进行。5.日电动机外光防护等级品验、40化交变配热试验，气原不均与度检管可在产品定型或当结格和工艺存转人收变对进行。
6标志与包装
6.1铭牌材料及铭牌上数据的刻划方法应保证其字速在电动机整个使用时期内不易案灭。6.2伤牌应固定在电动机机座的右上半部，应标明的项目如下：）制逆厂名称；
b）电动机名称：
c）电动机型号：
d）定功率，单位：
e）额定电压，单位为V;
竹额定版率，单位为Hz：
g）工作制：
h3翻定转速，单位为r/min1
）额定电流，单位为A：
）接缚方法：
k）绝等级：
1）环境空气温鹰，单位为芒，
且）欧护等级：
n）转动惯量，单位为，
）噪声限值，单他为dB(A)：
p）虽量，单位为kg;
q）标准编号：
r）出」编号：
s）出厂年，月，
6.3电磁制动器铭牌应即定在电磁制动幕后盖上，应标明的项目如下：μ）制造厂名称：
h）电磁制动器名称：
<）赖定功率，单位为止：
d）题定励磁电压，单位为V：
额定励磁电液，单位为A：
门额定静制动力矩，单位为N·mg）绝等级：
）防护等级：
i）出厂编号：
污）出厂年、月，
JE/T7841—-2005
6.4电动机定子绕组六个出线端及在接线柜上的接线位驾均应有相应的标志，护保证其字迹在电动机个使用时期内不显魔灭，其标志接变儿的规定，11
烧组名称
定子辫知
动苑道
出魏端标本
6.5电动机的轴伸平链须绑扎在轴上，并用轴伸保护亲将轴伸和链包半。轴伸及平链在面、凸续的配合表面均应有防锈及保护措施。6.B·电动机轴伸平键、使用说明书（同一用户，同一型号的一批电动机至少供一份）及产品合格证成随间电动机供用户。
B.了电动机的包满应能保证在正常储送条件下，自发货之日起，年时间内不款四包转不誉而导效受潮与据坏。
6.B包装箱外壁的文字和标志应清楚整齐，内容如下：a）发货站及制避厂名称：
b）收货站及收贷单位名称：
c）电动机的型导和出厂编导
）电动机的净本及违同葡子的笔重：心）箱芋外形尺寸，并在箱外的适当位暨标有“小心轻效“，“拍漫”、“重心”等字样、其离形应符合GB/T.191的规定。
8.9在用户接照使用说明书的规定正确地使用与存效电动机的情况下，制造厂应保证电动机在快用年内，或自制造厂起运日期不超过两年内能衰好地运行，如在此规定的时间内电动机因制造质不良面冷生损坏或不陷正常工作时，制造厂应无偿地为用户燃理或更换车件或电动机9
