【机械行业标准(JB)】 一般用喷油单螺杆空气压缩机

ICS23.140
备案号：16666--2005
中华人民共和国机械行业标准　JB/T10525-2005
一般用喷油单螺杆空气压缩机
Oil injected single screwair compressorforgeneral use2005-09-23发布
2006-02-01实施
中华人民共和国国家发展和改革委员会发布前言
1范围、
2规范性引用文件..
3术语和定义、符号
4型号和基本参数
要求，
6试验方法，
7检验规则.
检验类型.
型式检验，
7.3抽样检验.
7.4出厂检验.
8标志、包装及贮存
附录A（规范性附录）压缩空气露点温度图表附录B（规范性附录）允许偏心距..次
JB/T10525-2005
本标准是首次制定。
本标准的附录A、附录B都是规范性附录。本标准由中国机械工业联合会提出。本标准由全国压缩机标准化技术委员会归口。JB/T10525—2005
本标准由佛山市顺德区正力精密机械有限公司、上海飞和实业集团有限公司、上海佳力士机械有限公司（原乐雁压缩机有限公司）、北京京城环保产业发展有限责任公司共同负责起草，上海施耐德日盛压缩机有限公司参加起草。
本标准主要起草人：查世、夏振鹏、朱孟君、于家栋。I

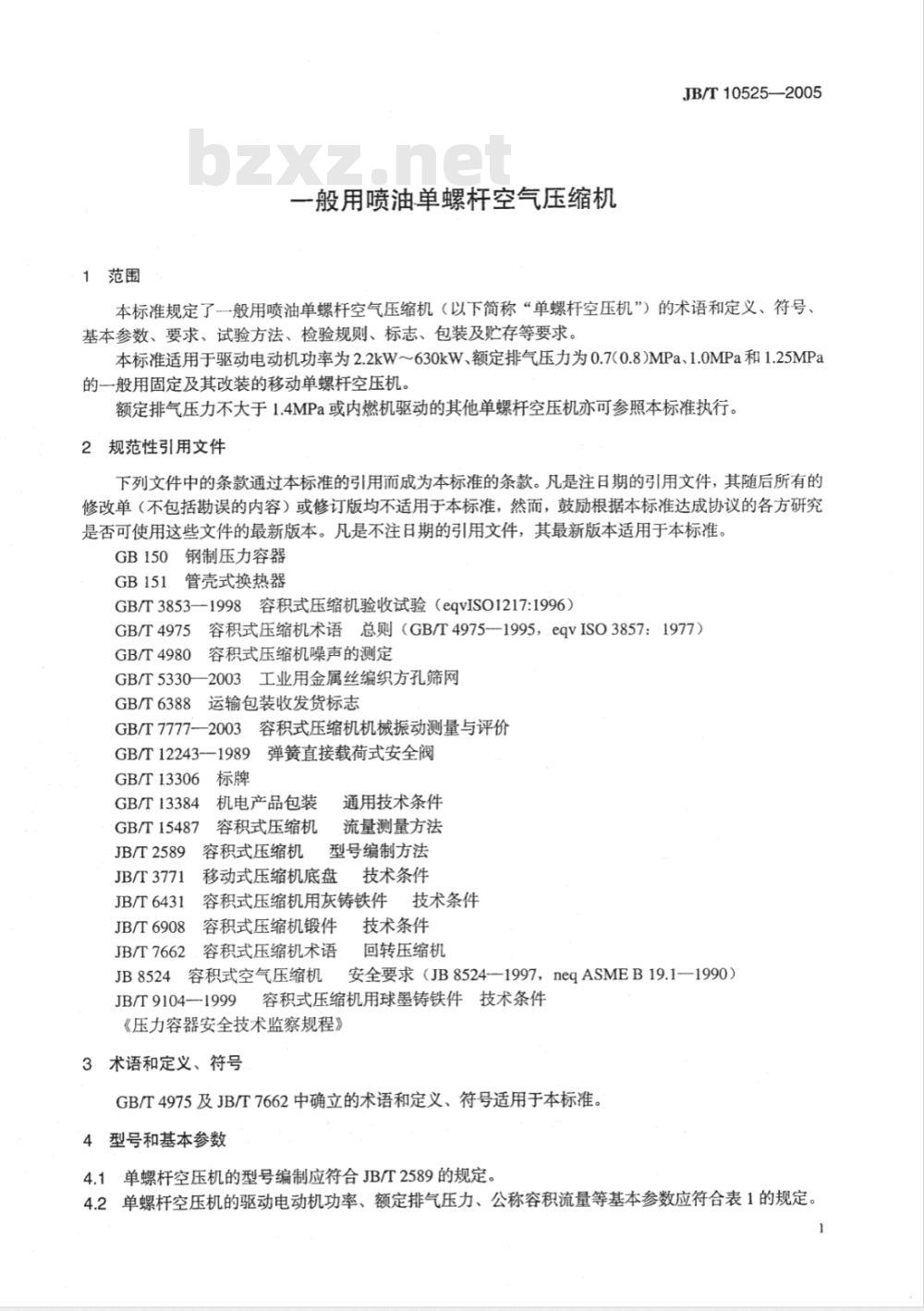

1范围
一般用喷油单螺杆空气压缩机
JB/T10525-—2005
本标准规定了一般用喷油单螺杆空气压缩机（以下简称“单螺杆空压机”）的术语和定义、符号、基本参数、要求、试验方法、检验规则、标志、包装及贮存等要求。本标准适用于驱动电动机功率为2.2kW630kW、额定排气压力为0.7(0.8)MPa、1.0MPa和1.25MPa的-般用固定及其改装的移动单螺杆空压机。额定排气压力不大于1.4MPa或内燃机驱动的其他单螺杆空压机亦可参照本标准执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器
GB151管壳式换热器
GB/T3853—1998容积式压缩机验收试验（eqvISO1217:1996）GB/T4975
GB/T4980
容积式压缩机术语总则（GB/T4975-1995，eqVISO3857：1977）容积式压缩机噪声的测定
GB/T5330—2003工业用金属丝编织方孔筛网GB/T6388
运输包装收发货标志
GB/T7777-—2003容积式压缩机机械振动测量与评价GB/T12243-—1989
9弹簧直接载荷式安全阀
GB/T13306
GB/T13384
GB/T15487
JB/T2589
JB/T3771
JB/T6431
JB/T6908
JB/T7662
机电产品包装
容积式压缩机
通用技术条件
流量测量方法
容积式压缩机
型号编制方法
移动式压缩机底盘技术条件
容积式压缩机用灰铸铁件技术条件容积式压缩机锻件技术条件
容积式压缩机术语
回转压缩机
JB8524容积式空气压缩机安全要求（JB8524-1997，neqASMEB19.1—1990）容积式压缩机用球墨铸铁件技术条件JB/T9104—1999
《压力容器安全技术监察规程》3术语和定义、符号
GB/T4975及JB/T7662中确立的术语和定义、符号适用于本标准。4型号和基本参数

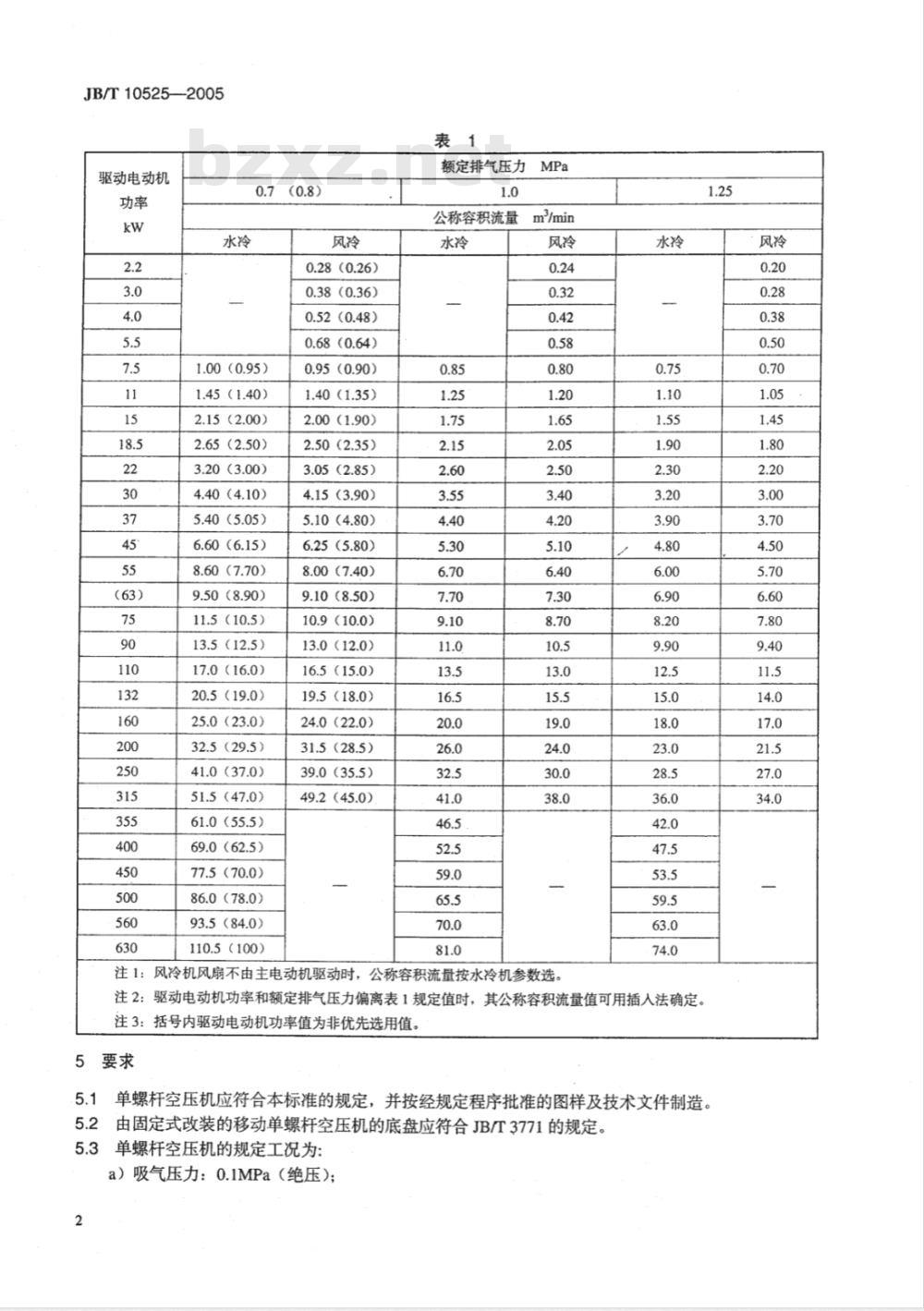

4.1单螺杆空压机的型号编制应符合JB/T2589的规定。4.2单螺杆空压机的驱动电动机功率、额定排气压力、公称容积流量等基本参数应符合表1的规定。JB/T10525—2005
驱动电动机
1.00(0.95)
1.45（1.40）
2.15(2.00)
2.65(2.50)
3.20(3.00)
4.40（4.10)
5.40（5.05）
6.60(6.15)
8.60(7.70)
9.50(8.90)
11.5（10.5)
13.5（12.5）
17.0（16.0)Www.bzxZ.net
20.5（19.0）
25.0（23.0）
32.5(29.5)
41.0（37.0）
51.5(47.0)
61.0(55.5)
69.0（62.5）
77.5（70.0）
86.0(78.0)
93.5（84.0)
110.5（100）
0.28(0.26)
0.38(0.36)
0.52(0.48)
0.68(0.64)
0.95（0.90)
1.40(1.35)
2.00(1.90)
2.50(2.35)
3.05(2.85)
4.15（3.90）
5.10(4.80)
6.25 (5.80)
8.00(7.40)
9.10(8.50)
10.9（10.0）
13.0（12.0)
16.5(15.0)
19.5(18.0)
24.0(22.0)
31.5(28.5)
39.0（35.5)
49.2（45.0)
额定排气压力
公称容积流量
注1：1
风冷机风扇不由主电动机驱动时，公称容积流量按水冷机参数选。水冷
注2：
驱动电动机功率和额定排气压力偏离表1规定值时，其公称容积流量值可用插人法确定。注3：
括号内驱动电动机功率值为非优先选用值5
单螺杆空压机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。由固定式改装的移动单螺杆空压机的底盘应符合JB/T3771的规定单螺杆空压机的规定工况为：
a）吸气压力：0.IMPa（绝压)）；风冷
b）吸气温度：20℃；
c）吸气相对湿度：0；
d）水冷单螺杆空压机冷却水进水温度：15℃；e）水冷单螺杆空压机油冷却器冷却水量：按表2规定，单位为L/m3JB/T10525—2005
f）风冷单螺杆空压机冷却空气温度：为吸气温度20℃时相应所处的环境温度，单位为℃；g）排气压力：额定排气压力，单位为MPa；h）转速：产品技术文件规定的额定转速，单位为r/min。表2
额定排气压力MPa
规定工况下冷却水量L/m
单螺杆空压机在规定工况下的实际容积流量应不低于公称容积流量的95%。5.4
单螺杆空压机在规定工况下的比功率、噪声声功率级应不大于表3的规定。5.5
电动机
6.6 (7.1)
6.2 (6.7)
额定排气压力
比功率kW/（m2·min-)
注：风冷单螺杆空压机的比功率已包括空压机冷却用风扇功率值。1.25
噪声声功率级dB（A）
固定式
全翼式
无罩式
移动式
JB/T10525—2005
5.6单螺杆空压机的振动烈度应符合GB/T7777—2003表3的规定。5.7单螺杆空压机压缩每立方米空气所消耗的润滑油量应不大于35mg。5.8单螺杆空压机的安全要求按JB8524的规定。5.9当一级吸气温度为40℃、冷却水进水温度小于或等于30℃及排气压力为额定排气压力时，其排气温度应不超过100℃，但各级最低排气温度应不低于其露点温度（见附录A）。有后冷却器时，其水冷单螺杆空压机组的供气温度应不超过40℃。5.10单螺杆空压机的吸气口应设置空气滤清器。5.11单螺杆空压机应装设止回阀和最小压力阀，其动作应灵敏、可靠。5.12单螺杆空压机应设置安全阀，动作应灵敏、可靠，并应符合GB/T12243和《压力容器安全技术监察规程》中的有关规定。
5.13单螺杆空压机应设有容积流量自动调节装置，以满足用户对流量变化的要求。5.14单螺杆空压机的润滑油系统应设置全流量过滤器，其过滤精度应不低于25um。5.15单螺杆空压机的气路、油路和水路系统应联结可靠，不应有相互渗漏和外泄现象。5.16单螺杆空压机的排气侧应设置油气分离器。当有后冷却器时，还应设置冷凝液排放装置。5.17单螺杆空压机的机壳、连接筒、阀体等零件的受压部分，应以1.5倍的最大工作压力进行水压试验，历时30min不得渗漏。
5.18单螺杆空压机的钢制压力容器应符合GB150和《压力容器安全技术监察规程》的规定。钢制管壳式换热器应符合GB151的规定。5.19单螺杆空压机的灰铸铁件应符合JB/T6431的规定；球墨铸铁件应符合JB/T9104的规定；锻件应符合JB/T6908的规定。
5.20蜗杆型面、外圆、槽底、主轴表面和星轮片不得有裂纹、冷隔、剥层、缩松、气孔及夹杂物等影响质量的缺陷，蜗杆和星轮片的啮合表面不得有凹痕、毛刺和碰伤。5.21蜗杆和星轮组件应做动平衡试验，其平衡精度等级应不低于G6.3级，单位重量的许用偏心距e，应根据转速按附录B确定。
5.22机组和隔声罩的外表面喷涂油漆时，其漆膜应具有一定的耐温和耐腐蚀性能，油漆表面应平整光滑、色泽一致、美观大方，不允许有凹凸、损伤和油漆剥落等影响外观质量的缺陷存在。5.23单螺杆空压机内部应清洁，清洁度指标应不大于表4的规定。表4
驱动电动机功率kW
清洁度值mg
>22~75
1>75~110
5.24成套供给用户的单螺杆空压机应包括：>110~160
>160~250
1>250~400
>400~630
a）主机、驱动机、传动装置、启动设备、保护装置及空气滤清器、油冷却器、油气分离器等；b）随机备件；
c）专用工具；
d）随机文件（包括产品合格证、产品使用说明书、装箱单及压力容器的有关文件）。5.25·制造厂对按产品使用说明书正常使用的单螺杆空压机保用一年，但从发货之日起计，不超过18个月。在此期间，产品确因设计或制造不良而损坏或不能正常运转时，制造厂应负责免费修理或更换。
6试验方法
6.1.单螺杆空压机的性能试验按GB/T3853和GB/T15487的规定。6.2单螺杆空压机的振动测试方法按GB/T7777的规定。4
6.3单螺杆空压机噪声声功率级的测定按GB/T4980的规定。6.4单螺杆空压机的清洁度检查按下述方法进行：JB/T10525——2005
a）将单螺杆空压机解体，用清洗剂清洗主机机壳内部、虾杆、星轮和油气分离器、油过滤器、油冷却器等主要部件内腔：
b）用符合GB/T5330规定的网孔基本尺寸为0.08mm的铜丝网过滤清洗剂，并将过滤后所得的杂物加热到80℃，经1h烘干处理：c）将烘干的残留物用精度不低于7级的普通天平称重，称得的重量即为单螺杆空压机的清洁度值。
7检验规则
7.1检验类型
a）型式检验；
b）抽样检验；
c）出厂检验。
7.2型式检验
7.2.1试制的单螺杆空压机（包括新产品或转厂生产的老产品）应进行型式检验。型式检验时，满负荷延续运转的时间应不少于500h，其中-48h为连续超压试验，超压5%；同时还应在40℃时进气，冷却水进水温度为30℃时进行1h高温试验。其中移动机组底盘部分还应按JB/T3771的规定进行性能试验。
7.2.2正常生产的单螺杆空压机，若结构、材料、工艺有较大改变，可能影响产品性能时或长期停产的单螺杆空压机恢复生产时，均应进行型式检验。型式检验时，满负荷延续运转时间应不少于200h，其中24h为连续超压试验，超压5%。7.2.3正常生产的单螺杆空压机，定期或积累一定产量后，应周期性进行一次型式检验。型式检验时，满负荷连续运转的时间应不少于24h，其中4h为超压试验，超压5%。7.2.4．型式检验的内容及其要求：a）检查各零、部件的装配质量、工作情况和相互动作的正确性；b）在试验的开始和终了，各进行一次性能测试，测定单螺杆空压机在规定工况下的容积流量、比功率、转速、噪声及机组振动、各级气体的压力和温度、油温、水温、油耗等，测得的结果均应符合本标准及有关技术文件的规定；c）在超压和高温试验期间，检查油温、水温、排气温度、机组振动和各机构的运行情况：d）试验结束后，应将单螺杆空压机主机拆卸，检查轴封、轴承、蜗杆和星轮等主要零、部件的接触和磨损情况：
e）测定清洁度值：
f）根据各机构的工作情况、各项参数的测试结果及各主要零、部件的接触和磨损情况，对产品的经济性和可靠性作出评价。
7.3抽样检验
成批生产的单螺杆空压机应进行抽样检验，抽样方案按表5规定的一次抽样方案。抽检时间应在年内均衡分布。抽检时，满负荷连续运转的时间应不少于24h。抽样检验的内容如下：
a）检查各零、部件的装配质量、工作情况和相互动作的正确性；b）测定单螺杆空压机在规定工况下的容积流量、比功率、噪声、各级气体的压力和温度、油温、水温、油耗；
c）测定清洁度值。
JB/T10525—2005
51~100
样本大小n
次抽样方案
合格判定数A。
不合格判定数Re
抽样结果应符合本标准及有关技术文件的规定。如不合格时，制造厂应对该批产品逐台检查，并将发现的不合格品剔除或修正至符合本标准及有关技术文件的规定。7.4出厂检验
每台单螺杆空压机均应由制造厂进行出厂检验。出厂检验时，满负荷连续运转的时间应不少于2h。出厂检验的内容如下：
a）检查各零、部件的装配质量、工作情况和相互动作的正确性：b）参照GB/T3853一1998附录C的规定进行简化性能试验，在额定排气压力下测量实际容积流量、排气压力、比功率，其结果与规定性能相比，偏差应不超过GB/T3853-1998表C2的规定；c）检查容积流量自动调节装置、安全阀的灵敏性。8标志、包装及贮存
8.1每台单螺杆空压机均应在平坦和醒目的部位固定上产品铭牌。铭牌尺寸按GB/T13306的规定。铭牌上至少应标出下列内容：
a）产品型号：
b）产品名称；
c）公称容积流量，单位为m/min；d）额定排气压力，单位为MPa；e）轴功率或驱动电动机功率，单位为kW；f）外形尺寸（长×宽×高），单位为mmXmmXmm；g）净重，单位为kg：
h）出厂编号；
i）出厂年月；
j）制造厂名称和制造厂所在地（出口产品应标明“中华人民共和国”字样）。8.2单螺杆空压机的动力输人侧应设有转向标志。8.3单螺杆空压机的包装和收发货标志应符合GB/T13384及GB/T6388的规定。8.4单螺杆空压机应贮存于干燥通风的库房或有遮盖的场所。8.5制造厂自发货之日起，在正常贮运条件下，应保证产品一年内不致因包装不良而引起锈蚀、霉损等。特殊要求按供需双方协议执行。6
水在油中凝析
附录A
（规范性附录）
压缩空气露点温度图表
露点温度
排气终压
吸气压力
相对湿度
吸气温度
一排气温度
JB/T10525—2005
例：P,=0.1MPa(绝).R=1.4MPa(绝）=60%, t=30℃,t2=85℃
x=73.5℃，2>x，水在油中不会凝析14
JB/T10525—2005
100000
100200
附录B
（规范性附录）
允许偏心距
50010002000
转速nr/s
500010000
100200
50000100000
50010002000
