【机械行业标准(JB)】 机械压力机切边模 导套

中华人民共和国机械行业标准
切边模
主题内容与适用范围
本标准规定了切边模导套的结构、尺寸、材料、热处理及标记。本标准适用于切边模导套，也适用于其他锻模导套。2引用标准
GB699优质碳素结构钢技术条件
GB3077合金结构钢技术条件
3结构与尺寸

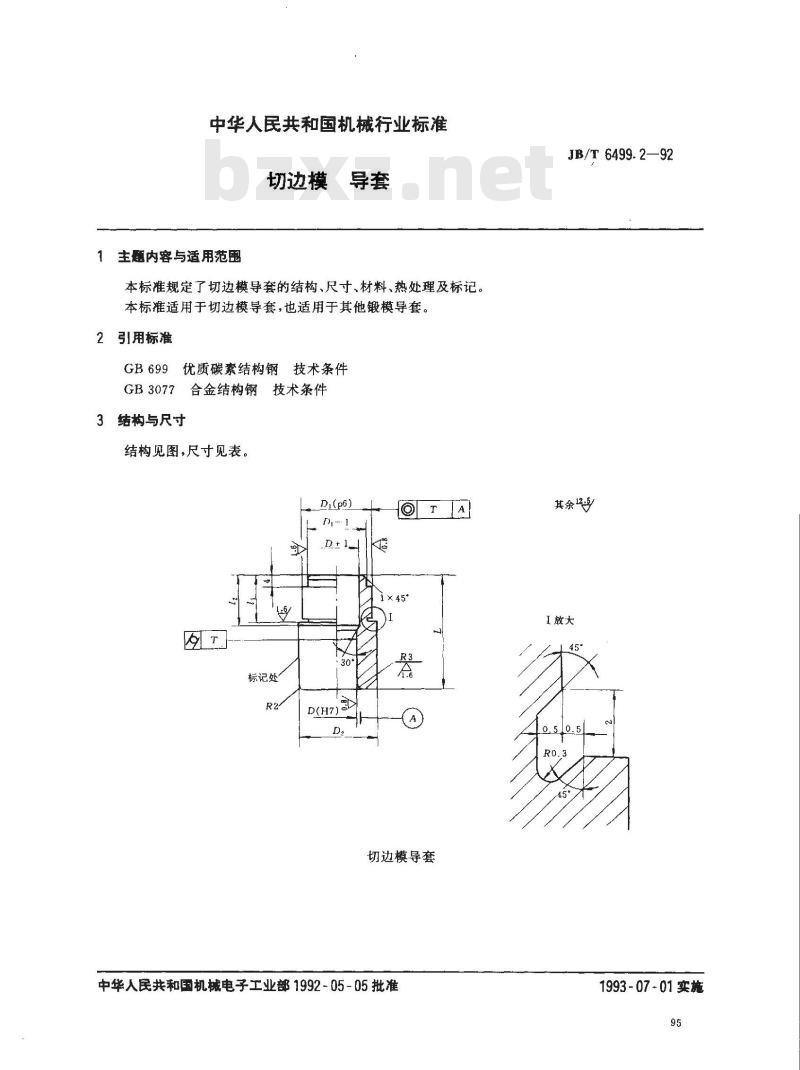

结构见图，尺寸见表。
Di(p6)
标记处
切边模导套
中华人民共和国机械电子工业部1992-05-05批准JB/T 6499.2—92
I放大www.bzxz.net
1993-07-01实施
基本尺寸
极限偏差
JB/T 6499.2—92

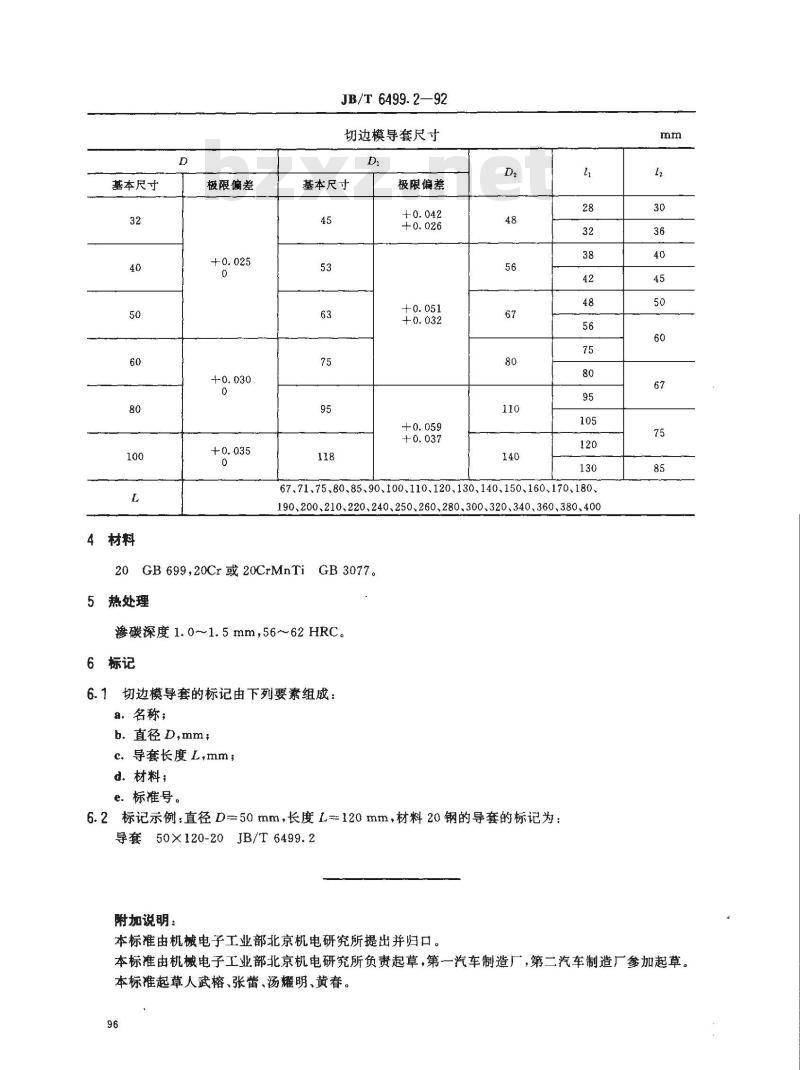

切边模导套尺寸
基本尺寸
极限偏差
67、71、75、80、85、90、100、110、120、130、140、150、160、170、180、190、200、210、220、240.250、260.280、300.320,340、360、380、400GB699,20Cr或20CrMnTi
热处理
GB 3077。
渗碳深度 1. 0~1.5mm,56~62HRC。6标记
6.1切边模导套的标记由下列要素组成：a。名称；
b.直径D,mm:
c.导套长度L,mm;
d．材料；
e．标准号。
6.2标记示例：直径D=50mm，长度L=120mm，材料20钢的导套的标记为：导套50X120-20JB/T6499.2
附加说明：
本标准由机械电子工业部北京机电研究所提出并归口。rnm
本标准由机械电子工业部北京机电研究所负责起草，第一汽车制造厂，第二汽车制造厂参加起草。本标准起草人武榕、张蕾、汤耀明、黄春。96
