【机械行业标准(JB)】 锤锻模 键块

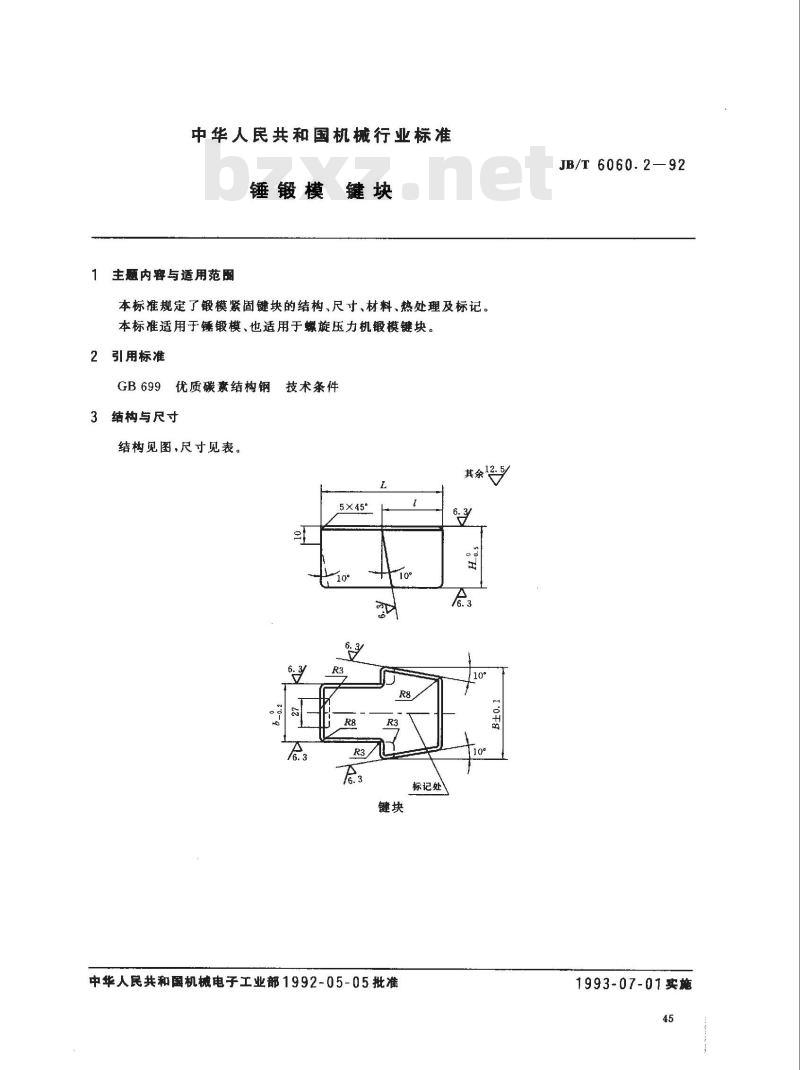

中华人民共和国机械行业标准
锤锻模键块
主题内容与适用范围
本标准规定了锻模紧固键块的结构、尺寸、材料、热处理及标记。本标准适用于锤锻模、也适用于螺旋压力机锻模键块。2引用标准
GB699优质碳紊结构钢
3 结构与尺寸
结构见图，尺寸见表。
技术条件
其余12.5
5×45°
标记处
中华人民共和国机械电子工业部1992-05-05批准SH
JB/T 6060.2—92
1993-07-01实施
JB/T 6060.2—92

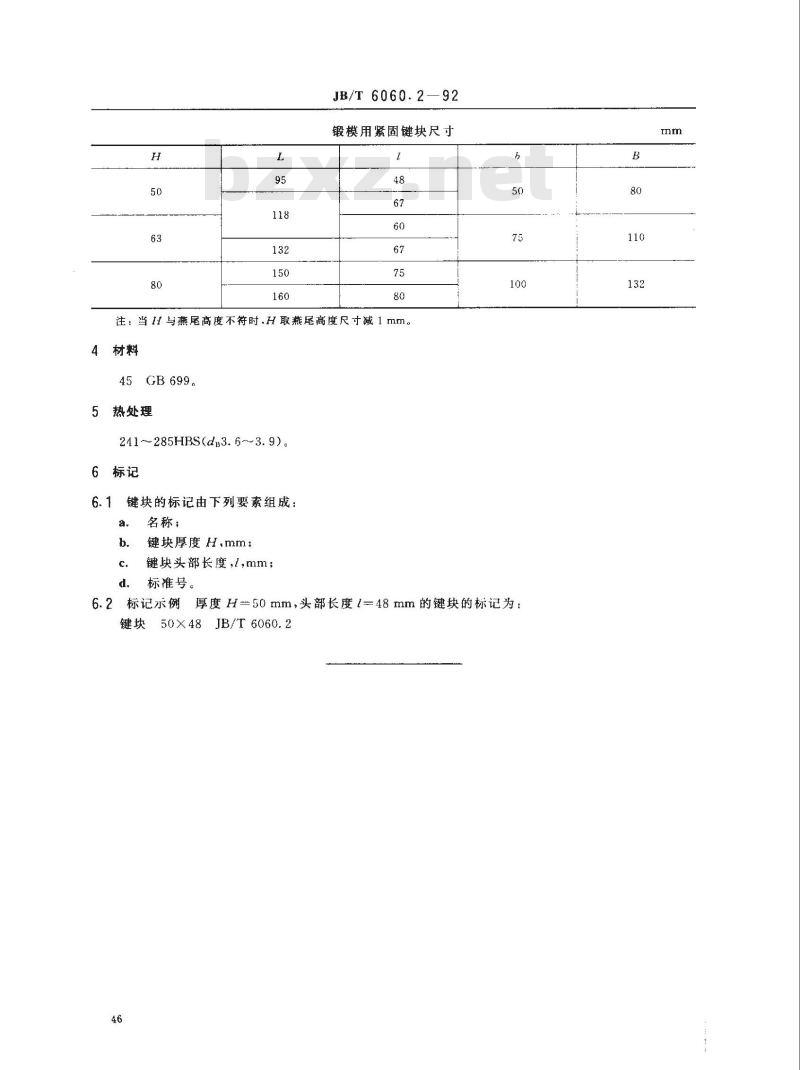

锻模用紧固键块尺寸
注：当11与燕尾高度不符时.H取燕尾高度尺寸减1mm。4材料
GB699。Www.bzxZ.net
5热处理
241~285HBS(dg3.63.9)。
6标记
6.1键块的标记由下列要素组成：a.
名称；
键块厚度H.mm；
键块头部长度，l,mm；
标准号。
6.2标记示例厚度H=50mm，头部长度l=48mm的键块的标记为：键块50X48JB/T6060.2
