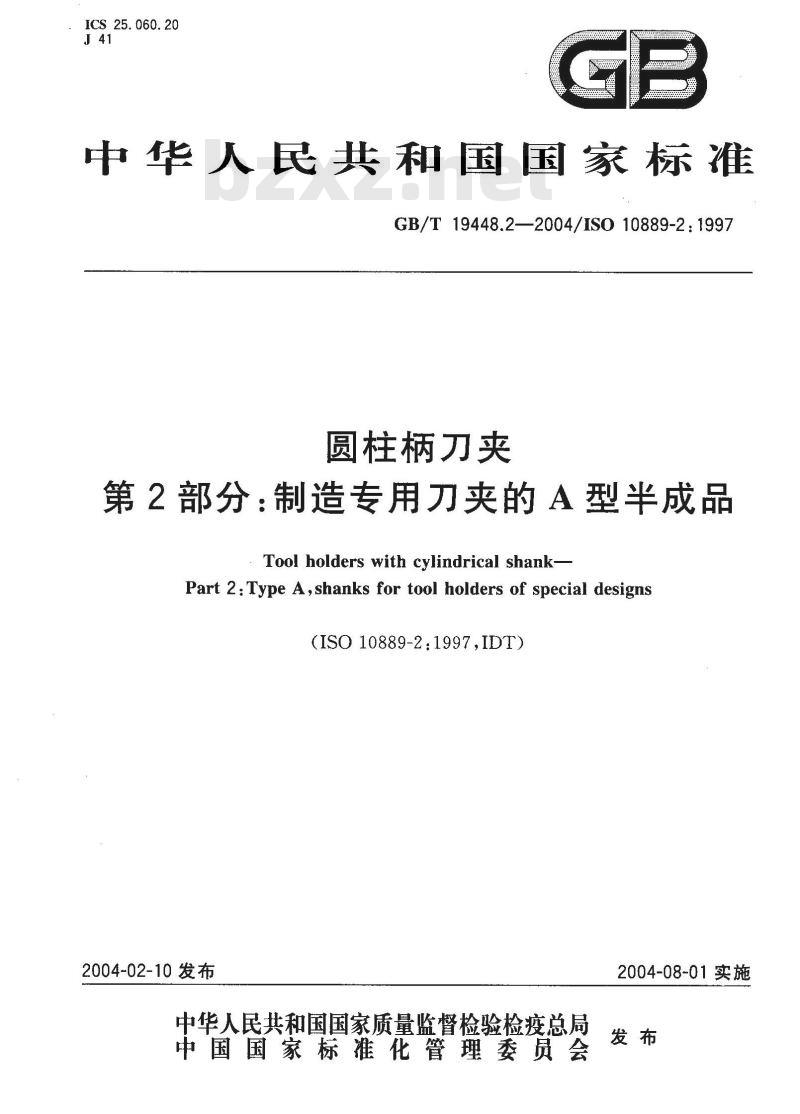

【国家标准(GB)】 圆柱柄刀夹 第2部分：制造专用刀夹的A型半成品

ICS 25. 060. 20
中华人民共和国国家标准
GB/T 19448.2—2004/IS0 10889-2:1997圆柱柄刀夹
第2部分：制造专用刀夹的A型半成品Tool holders with cylindrical shank-Part 2: Type A, shanks for tool holders of special designs(ISO 10889-2:1997,IDT)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
版）。

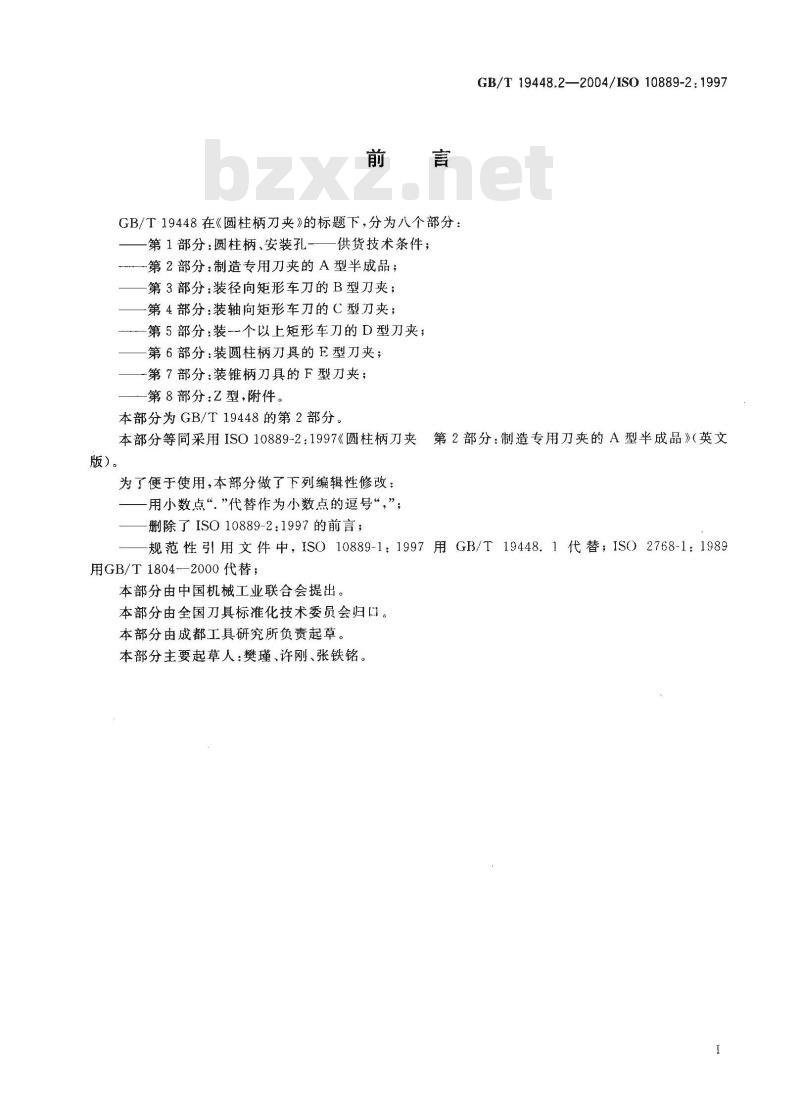

GB/T19448在《圆柱柄刀夹》的标题下，分为八个部分：第1部分：圆柱柄、安装孔—
供货技术条件；
-第2部分：制造专用刀夹的A型半成品；第3部分：装径向矩形车刀的B型刀夹；第4部分：装轴向矩形车刀的C型刀夹；第5部分：装一个以上矩形车刀的D型刀夹；第6部分：装圆柱柄刀具的E型刀夹；一第7部分：装锥柄刀具的F型刀夹；第8部分：Z型，附件。
本部分为GB/T19448的第2部分。GB/T 19448.2—2004/ISO10889-2:1997本部分等同采用ISO10889-2：1997《圆柱柄刀夹第2部分：制造专用刀夹的A型半成品》（英文为了便于使用，本部分做了下列编辑性修改：用小数点“”代替作为小数点的逗号“，”；删除了ISO10889-2：1997的前言；规范性引用文件中，ISO10889-1：1997用GB/T19448.1代替；ISO2768-1：1989用GB/T1804——2000代替；
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分由成都工具研究所负责起草。本部分主要起草人：樊瑾、许刚、张铁铭。范围
圆柱柄刀夹免费标准bzxz.net
GB/T 19448.2--2004/ISO 10889-2 : 1997第2部分：制造专用刀夹的A型半成品GB/T19448适用于刀具不转动的机床上，尤其是车削加工机床上使用的圆柱柄刀夹。本部分规定了柄部按GB/T19448.1要求的制造专用刀夹的A型半成品的尺寸、标记和补充供货技术条件。
2规范性引用文件
下列文件中的条款通过GB/T19448的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 1804--2000
一般公差未注公差的线性和角度尺寸公差（eqvISO2768-1：1989）GB/T19448.1圆柱柄刀夹第1部分：圆柱柄、安装孔—2004,ISO 10889-1:1997,IDT)
3尺寸
见图1、图2和表1。
未规定的部分可根据具体情况选择。一般公差：GB/T1804-mB。
标志的位置。
按GB/T19448.1的圆柱柄。

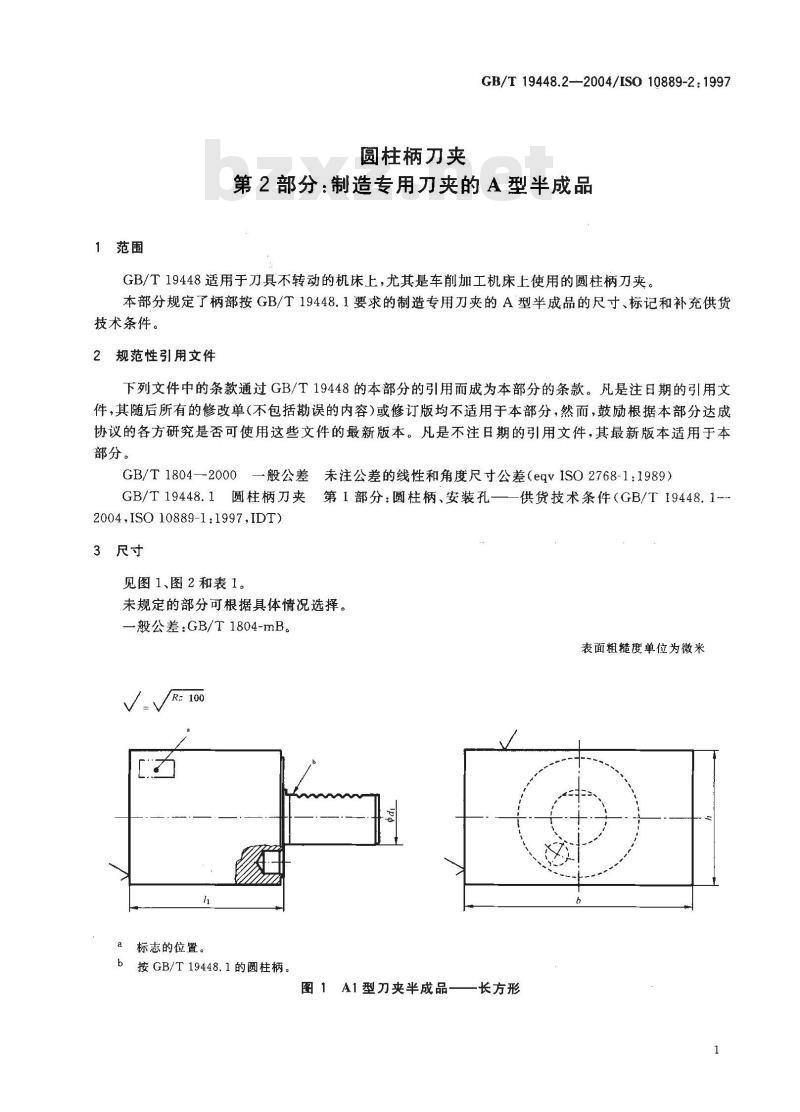

图1A1型刀夹半成品
供货技术条件（GB/T19448.1
表面粗糙度单位为微米
一长方形
GB/T 19448.2—2004/IS0 10889-2:1997Rz100
15最大
标志的位置。
按GB/T19448.1的圆柱柄。

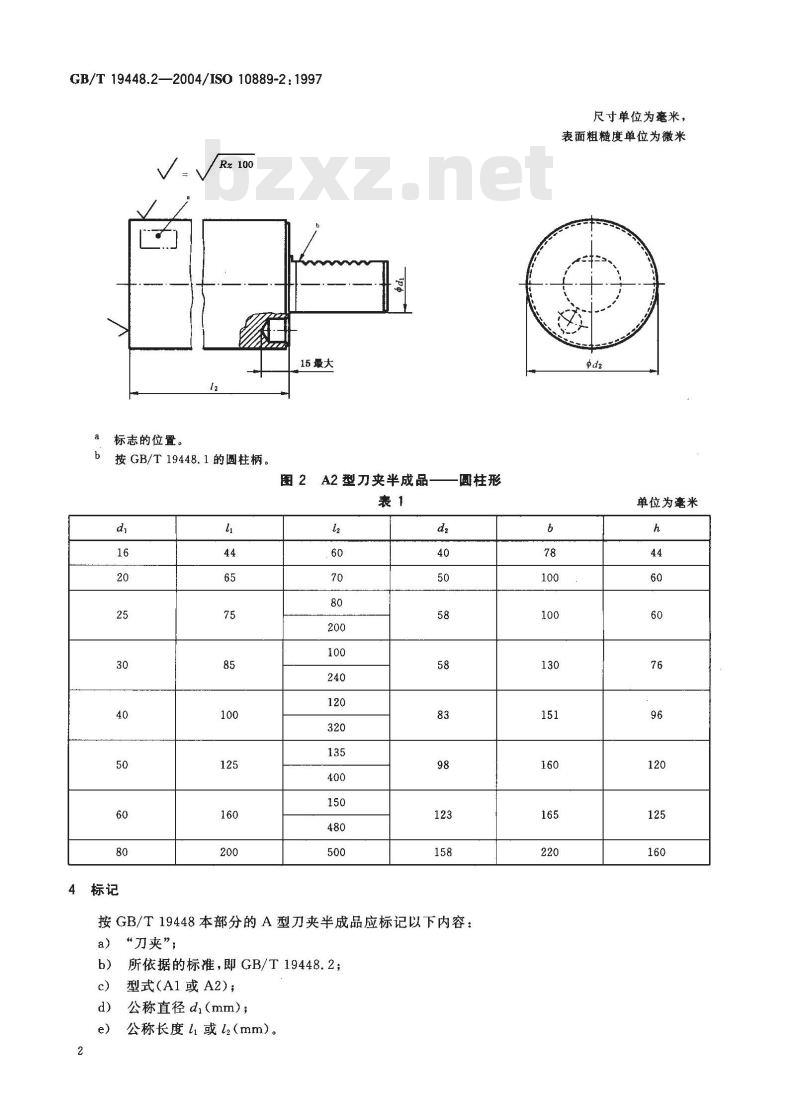

图2A2型刀夹半成品
圆柱形
按GB/T19448本部分的A型刀夹半成品应标记以下内容：a)
“刀夹”；
所依据的标准，即GB/T19448.2；型式（A1或A2）；
公称直径dj（mm）；
公称长度l或l2（mm）。
尺寸单位为毫米，
表面粗糙度单位为微米
单位为毫米

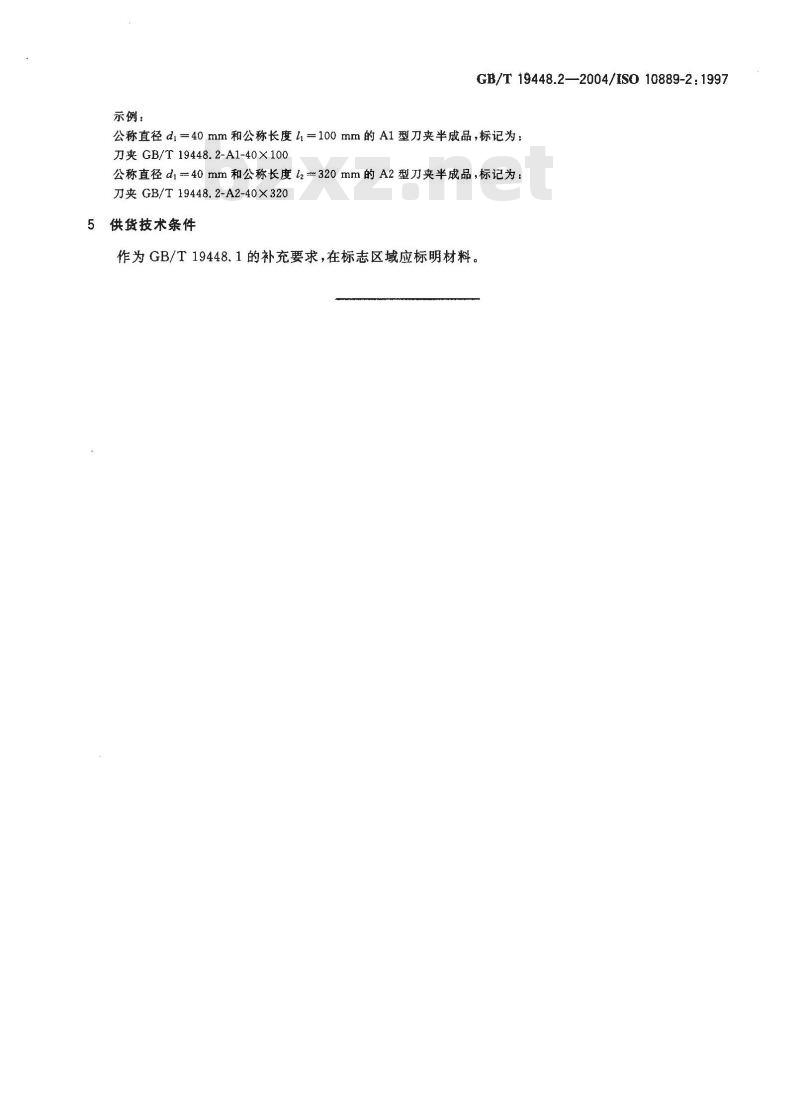

示例：
GB/T 19448.2—2004/1SO 10889-2:1997公称直径di=40mm和公称长度l=100mm的A1型刀夹半成品，标记为：刀夹GB/T19448.2-A1-40×100
公称直径di=40mm和公称长度lz320mm的A2型刀夹半成品，标记为刀夹GB/T19448.2-A2-40×320
供货技术条件
作为GB/T19448.1的补充要求，在标志区域应标明材料。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
