【国家标准(GB)】 圆柱柄刀夹 第5部分：装一个以上矩形车刀的D型刀夹

ICS 25.060. 20

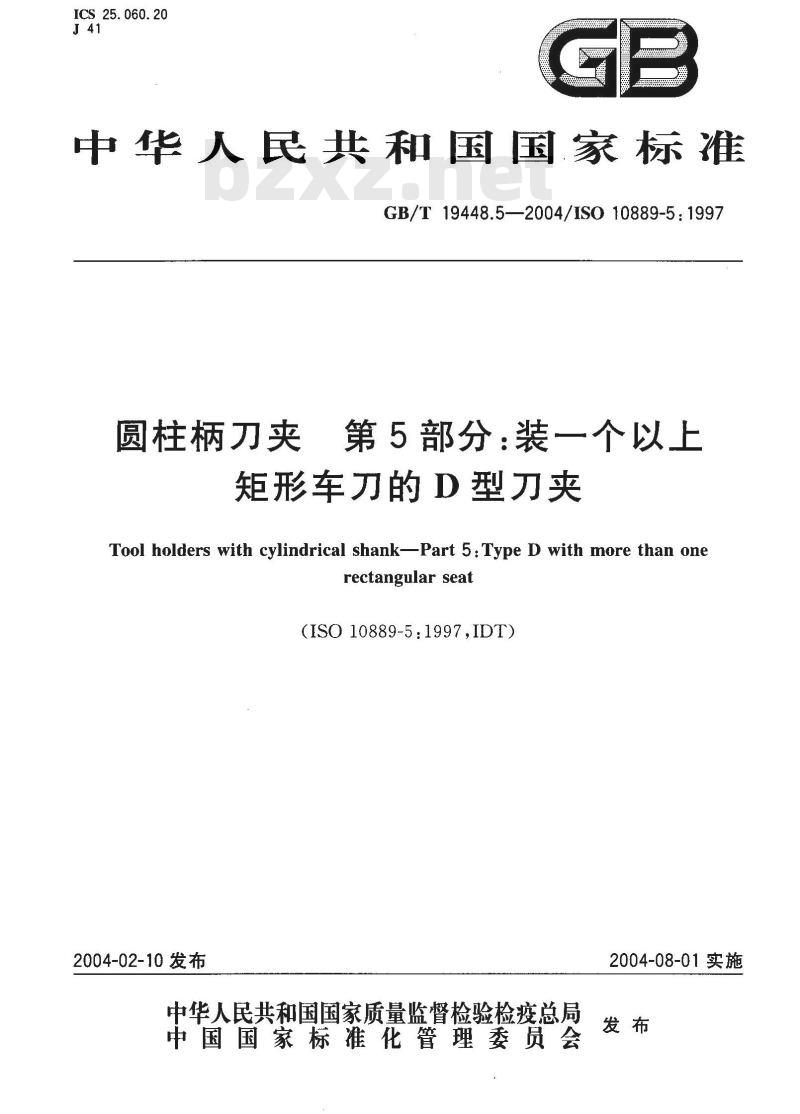

中华人民共和国国家标准
GB/T19448.5—2004/IS010889-5：1997圆柱柄刀夹
第5部分：装一个以上　
矩形车刀的D型刀夹
Tool holders with cylindrical shankPart 5: Type D with more than onerectangularseat
(ISO 10889-5:1997,IDT)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

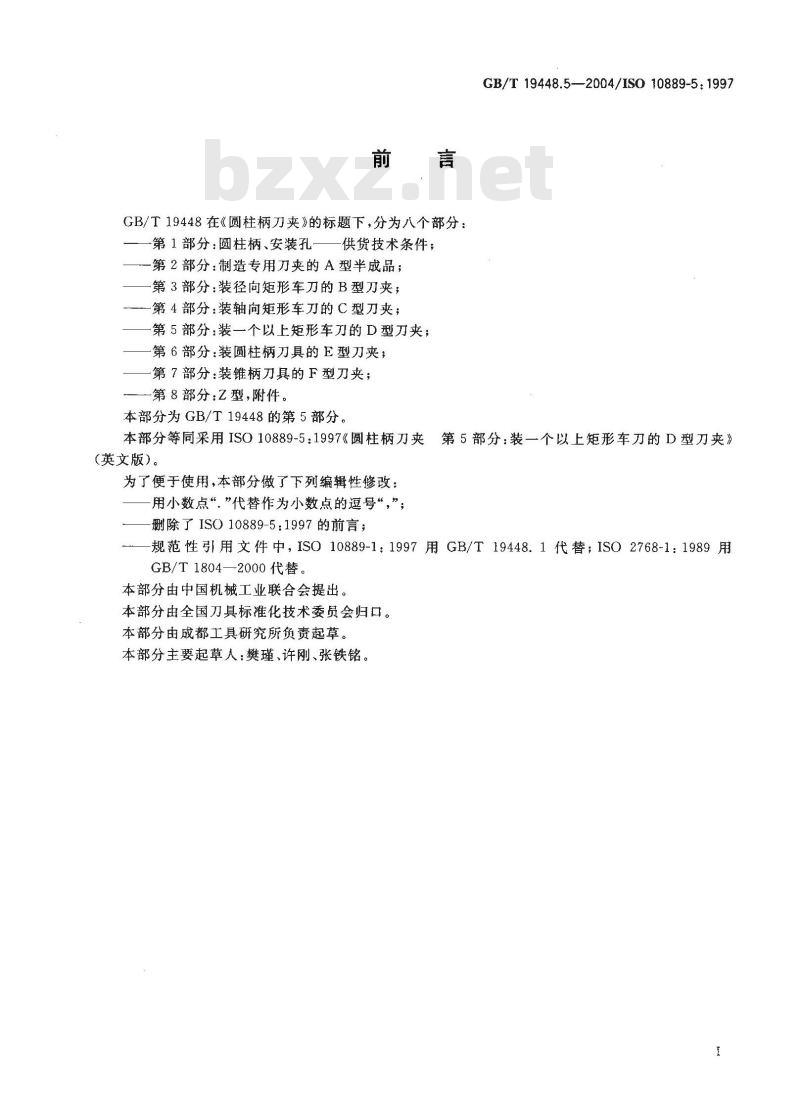

GB/T19448在《圆柱柄刀夹》的标题下，分为八个部分：-第1部分：圆柱柄、安装孔一
供货技术条件；
一第2部分：制造专用刀夹的A型半成品；第3部分：装径向矩形车刀的B型刀夹；-第4部分：装轴向矩形车刀的C型刀夹；第5部分：装一个以上矩形车刀的D型刀夹；第6部分：装圆柱柄刀具的E型刀夹；-第7部分：装锥柄刀具的F型刀夹；一第8部分：Z型，附件。
本部分为GB/T19448的第5部分。GB/T19448.5—2004/IS010889-5:1997本部分等同采用ISO10889-5：1997《圆柱柄刀夹第5部分：装一个以上矩形车刀的D型刀夹》（英文版）。
为了便于使用，本部分做了下列编辑性修改：用小数点“”代替作为小数点的逗号“，”；删除了ISO10889-5：1997的前言；规范性引用文件中，ISO10889-1：1997用GB/T19448.1代替；ISO2768-1：1989用GB/T1804—2000代替。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分由成都工具研究所负责起草。本部分主要起草人：樊瑾、许刚、张铁铭1范围
圆柱柄刀夹
GB/T19448.5—2004/IS010889-5：1997第5部分：装一个以上矩形车刀的D型刀夹GB/T19448适用于刀具不转动的机床上，尤其是车削加工机床上使用的圆柱柄刀夹。本部分规定了柄部按GB/T19448.1要求的装一个以上矩形车刀的D1和D2型刀夹的尺寸、标记和补充供货技术条件。对于类似于图示的非标准的装一个以上矩形车刀的刀夹，建议采用本部分的技术条件。
2 规范性引用文件
下列文件中的条款通过GB/T19448的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1804—-2000
一般公差未注公差的线性和角度尺寸公差（eqvISO2768-1：1989）GB/T19448.1圆柱柄刀夹第1部分：圆柱柄、安装孔—2004,ISO 10889-1:1997,IDT)
3尺寸
见图1、图2和表1。
未特别提到的部分可根据具体情况选择。般公差：GB/T1804-mB。
1按GB/T19448.1的圆柱柄。

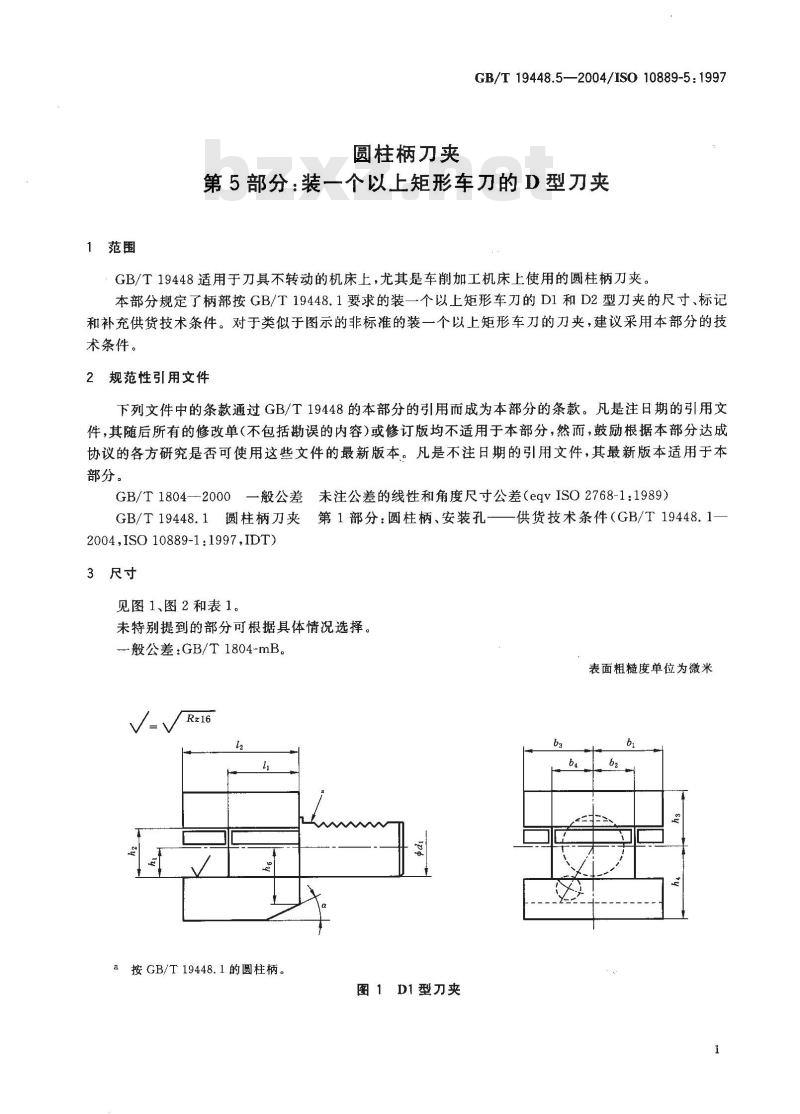

图1D1型刀夹
供货技术条件（GB/T19448.1-
表面粗糙度单位为微米
GB/T 19448.5—2004/ISO 10889-5:1997Rzlf
按GB/T19448.1的圆柱柄。
形位公差
见图3。
四0. 1/100Bwww.bzxz.net

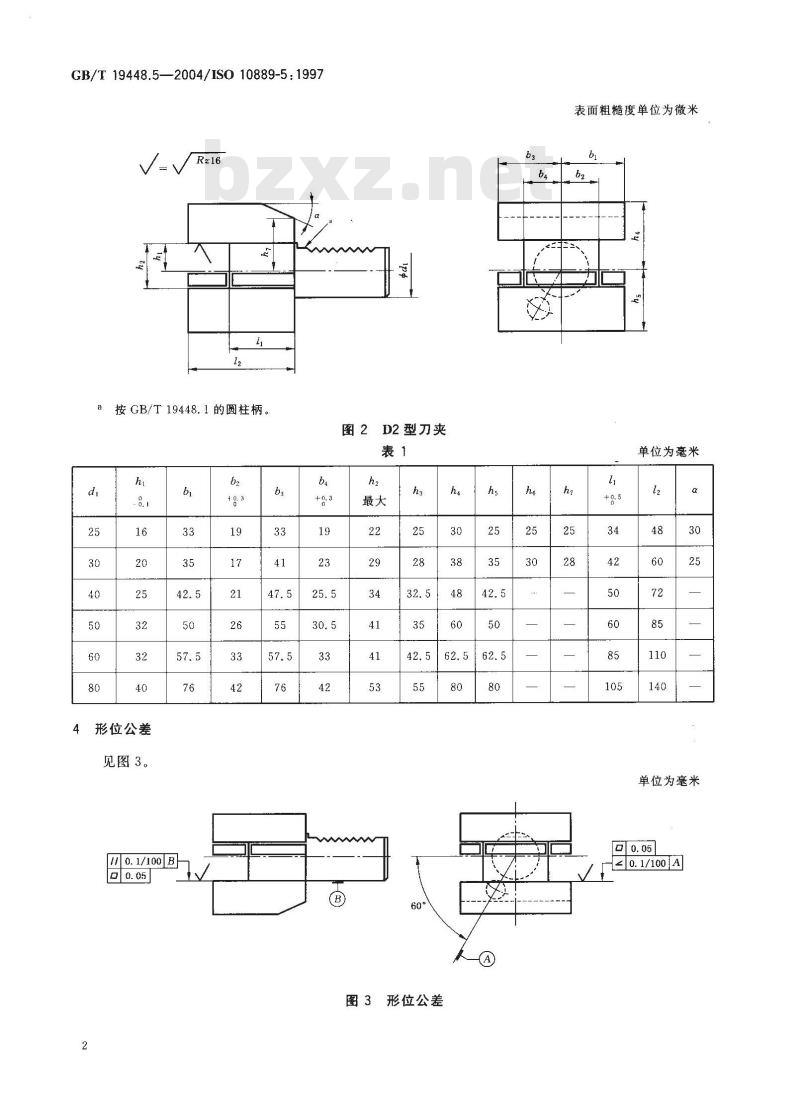

图2D2型刀夹
图3形位公差
表面粗糙度单位为微米
单位为毫米
单位为毫米

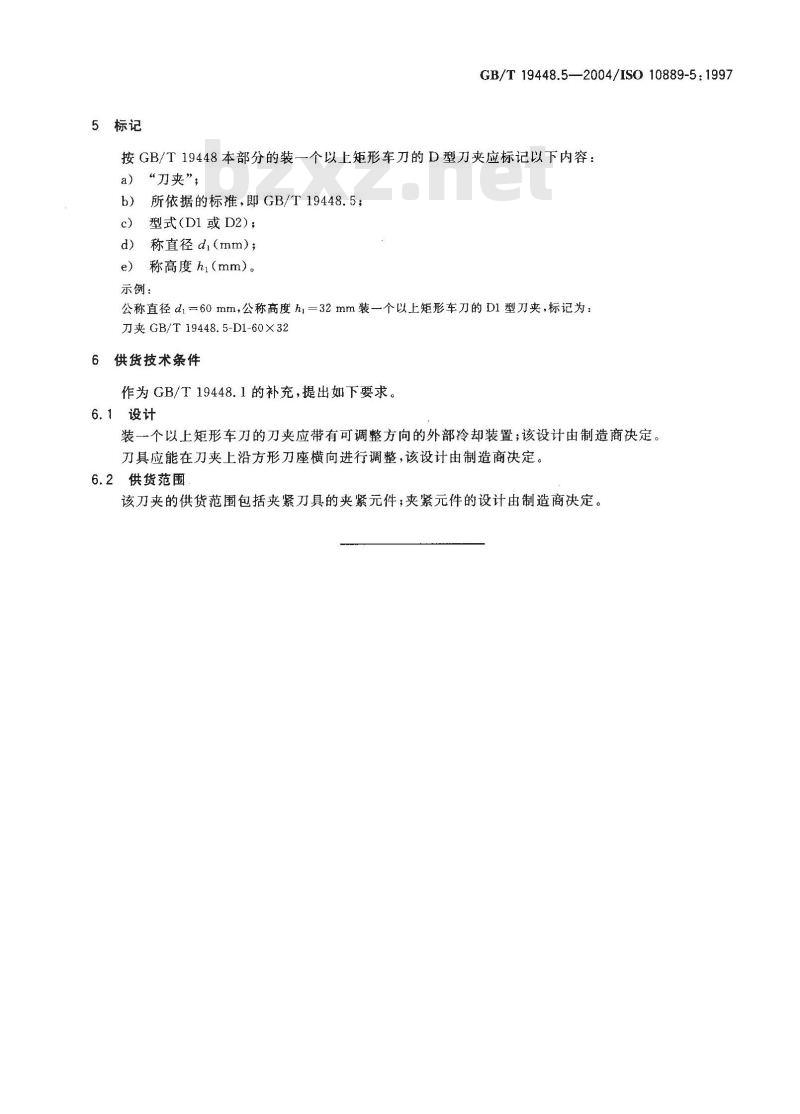

5标记
GB/T19448.5—2004/ISO10889-5：1997按GB/T19448本部分的装一个以上矩形车刀的D型刀夹应标记以下内容：a）“刀夹”；
所依据的标准，即GB/T19448.5；b）
型式(D1 或D2);
称直径di（mm）；
称高度hi（mm）。
示例：
公称直径di=60mm，公称高度hl=32mm装一个以上矩形车刀的D1型刀夹，标记为：刀夹GB/T19448.5-D1-60X32
供货技术条件
作为GB/T19448.1的补充，提出如下要求。6.1设计
装一个以上矩形车刀的刀夹应带有可调整方向的外部冷却装置；该设计由制造商决定。刀具应能在刀夹上沿方形刀座横向进行调整，该设计由制造商决定。6.2供货范围
该刀夹的供货范围包括夹紧刀具的夹紧元件；夹紧元件的设计由制造商决定。
