【国家标准(GB)】 拖拉机修理质量检验通则 第1部分: 轮式拖拉机

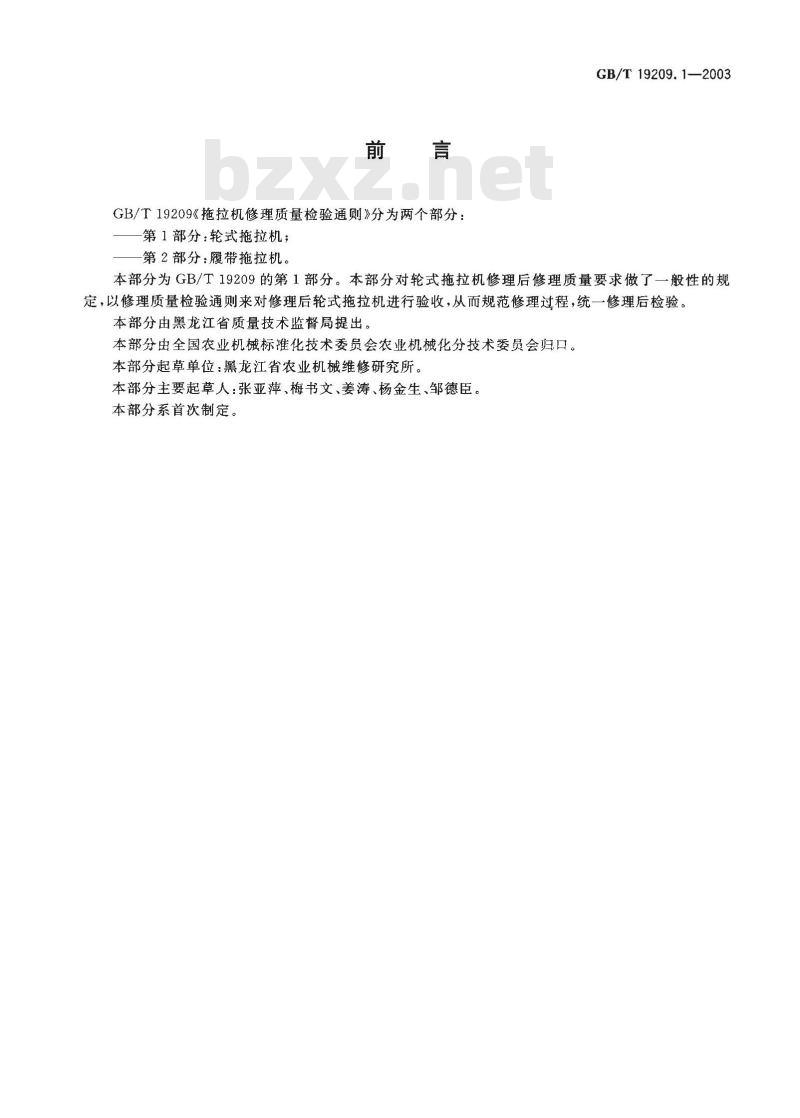

GB/T19209《拖拉机修理质量检验通则》分为两个部分：第1部分：轮式拖拉机；
第2部分：履带拖拉机。
GB/T 19209.1—2003
本部分为GB/T19209的第1部分。本部分对轮式拖拉机修理后修理质量要求做了一般性的规定，以修理质量检验通则来对修理后轮式拖拉机进行验收，从而规范修理过程，统一修理后检验。本部分由黑龙江省质量技术监督局提出本部分由全国农业机械标准化技术委员会农业机械化分技术委员会归口。本部分起草单位：黑龙江省农业机械维修研究所。本部分主要起草人：张亚萍、梅书文、姜涛、杨金生、邹德臣。本部分系首次制定。

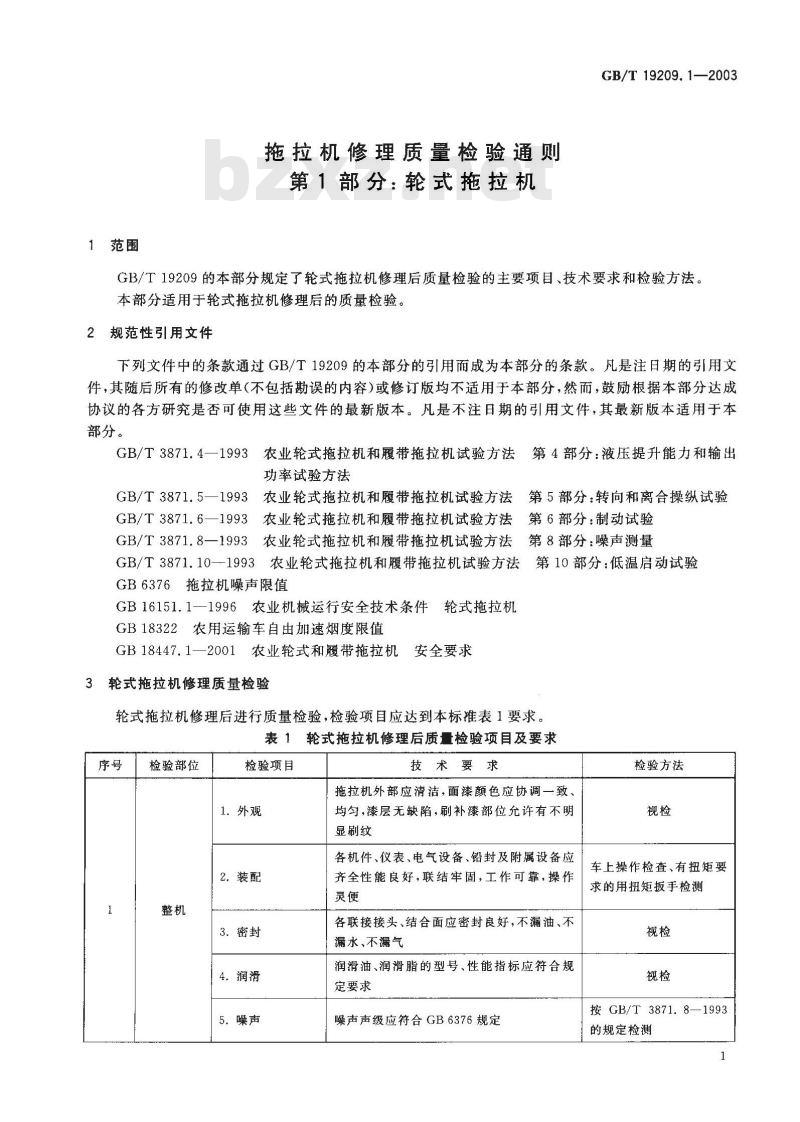

1范围
拖拉机修理质量检验通则
第1部分：轮式拖拉机
GB/T 19209.1—2003
GB/T19209的本部分规定了轮式拖拉机修理后质量检验的主要项目、技术要求和检验方法。本部分适用于轮式拖拉机修理后的质量检验。2规范性引用文件
下列文件中的条款通过GB/T19209的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3871.4一1993农业轮式拖拉机和履带拖拉机试验方法第4部分：液压提升能力和输出功率试验方法
GB/T3871.5一1993农业轮式拖拉机和履带拖拉机试验方法第5部分：转向和离合操纵试验GB/T3871.6—1993农业轮式拖拉机和履带拖拉机试验方法第6部分：制动试验GB/T3871.8一1993农业轮式拖拉机和履带拖拉机试验方法第8部分：噪声测量GB/T3871.10—-1993农业轮式拖拉机和履带拖拉机试验方法第10部分：低温启动试验GB6376拖拉机噪声限值
GB16151.1一1996农业机械运行安全技术条件轮式拖拉机GB18322农用运输车自由加速烟度限值GB18447.1—2001农业轮式和履带拖拉机安全要求
3轮式拖拉机修理质量检验
轮式拖拉机修理后进行质量检验，检验项目应达到本标准表1要求。表1轮式拖拉机修理后质量检验项目及要求序号
检验部位
检验项目
1．外观
2．装配
3.．密封
4．润滑
5．噪声
技术要求
拖拉机外部应清洁，面漆颜色应协调一致、均匀，漆层无缺陷，刷补漆部位允许有不明显刷纹
各机件、仪表、电气设备、铅封及附属设备应齐全性能良好，联结牢固，工作可靠，操作灵便
各联接接头、结合面应密封良好，不漏油、不漏水、不漏气
润滑油、润滑脂的型号、性能指标应符合规定要求
噪声声级应符合GB6376规定
检验方法
车上操作检查、有扭矩要
求的用扭矩扳手检测
按GB/T3871.8—1993
的规定检测
GB/T 19209.1—2003
检验部位
检验项目
6．排放
7、安全要求
8.操纵机构
起动性能
2.运转性能
发动机
4.燃料消耗率
5.涡轮增压器
1．离合器
2．变速箱
传动系
3．后桥
4．其他
转向系bzxz.net
转向机构和转

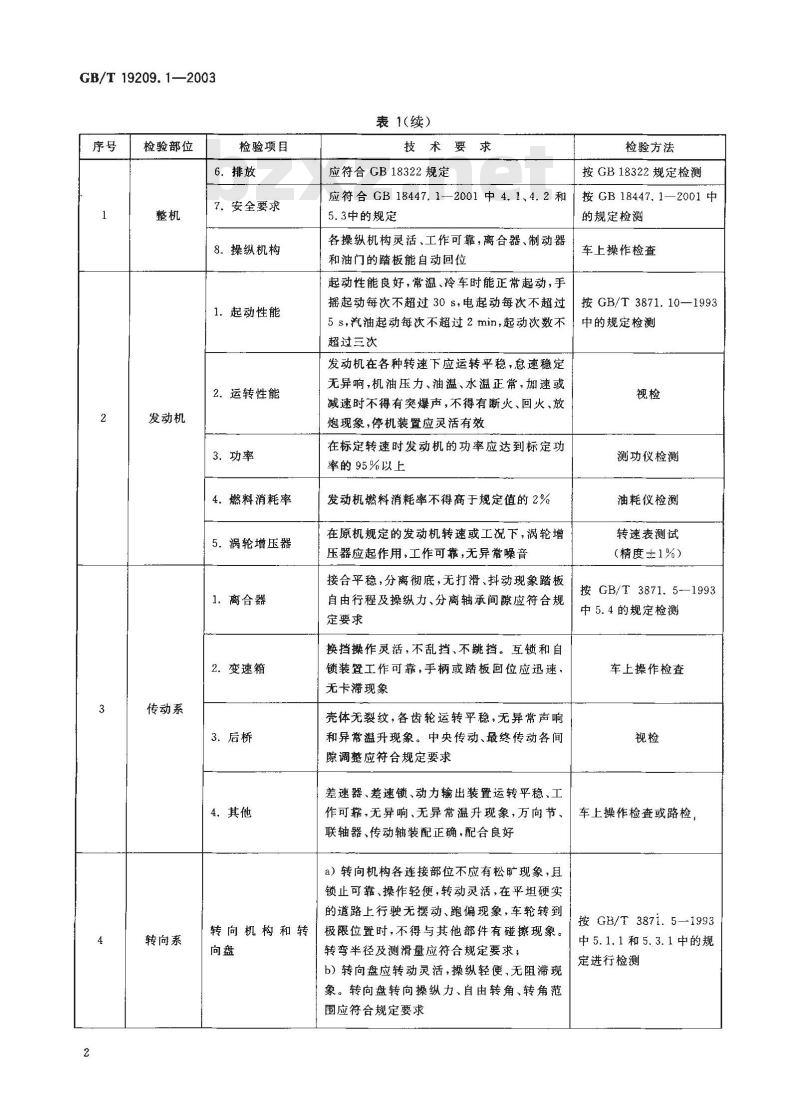

表1(续）
技术要求
应符合GB18322规定
检验方法
按GB18322规定检测
应符合GB18447.1—2001中4.1、4.2和按 GB 18447.1—2001 中
5.3中的规定
各操纵机构灵活、工作可靠，离合器、制动器和油门的踏板能自动回位
起动性能良好，常温、冷车时能正常起动，手摇起动每次不超过30s，电起动每次不超过5s,汽油起动每次不超过2min，起动次数不超过三次
发动机在各种转速下应运转平稳，急速稳定无异响,机油压力、油温、水温正常，加速或减速时不得有突爆声，不得有断火、回火，放炮现象，停机装置应灵活有效
在标定转速时发动机的功率应达到标定功率的95%以上
发动机燃料消耗率不得高于规定值的 2%在原机规定的发动机转速或工况下，涡轮增压器应起作用，工作可靠，无异常噪音接合平稳，分离彻底，无打滑、抖动现象踏板自由行程及操纵力、分离轴承间隙应符合规定要求
换挡操作灵活，不乱挡、不跳挡。互锁和自锁装置工作可靠，手柄或踏板回位应迅速，无卡滞现象
壳体无裂纹，各齿轮运转平稳，无异常声响和异常升现象。中央传动、最终传动各间隙调整应符合规定要求
差速器、差速锁、动力输出装置运转平稳、工作可靠，无异响、无异常温升现象，万向节、联轴器、传动轴装配正确，配合良好a）转向机构各连接部位不应有松旷现象，且锁止可靠、操作轻便，转动灵活，在平坦硬实的道路上行驶无摆动、跑偏现象，车轮转到极限位置时，不得与其他部件有碰擦现象。转弯半径及测滑量应符合规定要求；b）转向盘应转动灵活，操纵轻便，无阻滞现象。转向盘转向操纵力、自由转角、转角范围应符合规定要求
的规定检测
车上操作检查
按GB/T3871.10—1993
中的规定检测
测功仪检测
油耗仪检测
转速表测试
(精度±1%）
按 GB/T 3871.5-—1993
中5.4的规定检测
车上操作检查
车上操作检查或路检，
按GB/T387i.5—1993
中5.1.1和5.3.1中的规
定进行检测
检验部位
制动系
车架及
行走系
液压悬挂
电气系统
检验项目
1.制动踏板
2.驻车制动性能
3.行车制动性能
4．操纵装置
1．轮胎
2．前轮前束
3.车架及前桥
1．悬挂机构
2.操纵机构
3，密封
1．照明及信号
2.控制装置
3.电源设备
4．其它设备

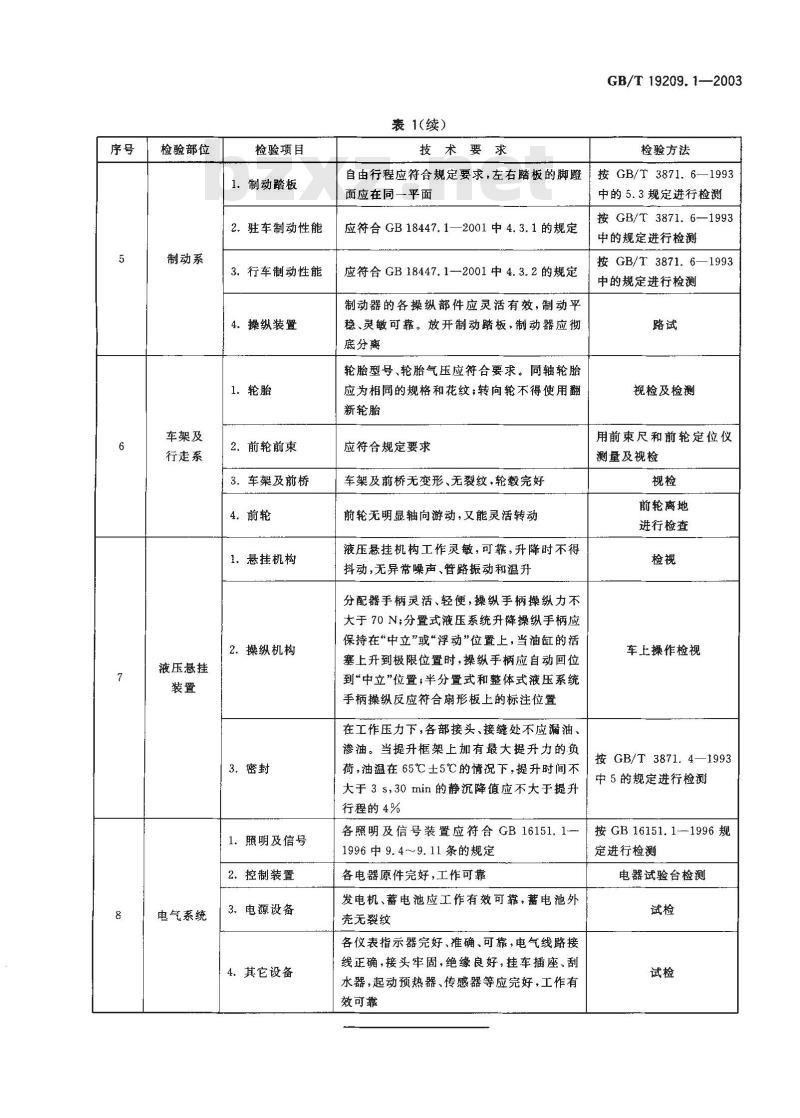

表1(续）
技术要求
GB/T 19209.1—2003
检验方法
按GB/T3871.6—1993
自由行程应符合规定要求，左右踏板的脚面应在同一平面
应符合GB18447.1—2001中4,3.1的规定应符合GB18447.1-2001中4.3.2的规定制动器的各操纵部件应灵活有效，制动平稳、灵敏可靠。放开制动踏板，制动器应彻底分离
轮胎型号、轮胎气压应符合要求。同轴轮胎应为相同的规格和花纹；转向轮不得使用翻新轮胎
应符合规定要求
车架及前桥无变形、无裂纹，轮毂完好前轮无明显轴向游动，又能灵活转动液压悬挂机构工作灵敏，可靠，升降时不得抖动，无异常噪声、管路振动和温升分配器手柄灵活、轻便，操纵手柄操纵力不大于70N；分置式液压系统升降操纵手柄应保持在“中立”或“浮动”位置上，当油缸的活塞上升到极限位置时，操纵手柄应自动回位到“中立”位置；半分置式和整体式液压系统手柄操纵反应符合扇形板上的标注位置在工作压力下，各部接头、接縫处不应漏油、渗油。当提升框架上加有最大提升力的负荷，油温在65℃士5℃的情况下，提升时间不大于3s,30min的静沉降值应不大于提升行程的4%
各照明及信号装置应符合GB16151.11996中 9.4~～9.11条的规定
各电器原件完好，工作可靠
发电机、蓄电池应工作有效可靠，蓄电池外壳无裂纹
各仪表指示器完好、确、可靠，电气线路接线正确，接头牢固，绝缘良好，挂车插座、刮水器，起动预热器、传感器等应完好，工作有效可靠
中的 5. 3规定进行检测
按 GB/T 3871,6—1993
中的规定进行检测
按GB/T3871.6—1993
中的规定进行检测
视检及检测
用前束尺和前轮定位仪
测量及视检
前轮离地
进行检查
车上操作检视
按GB/T3871.4—1993
中5的规定进行检测
按GB16151.1-1996规
定进行检测
电器试验台检测
