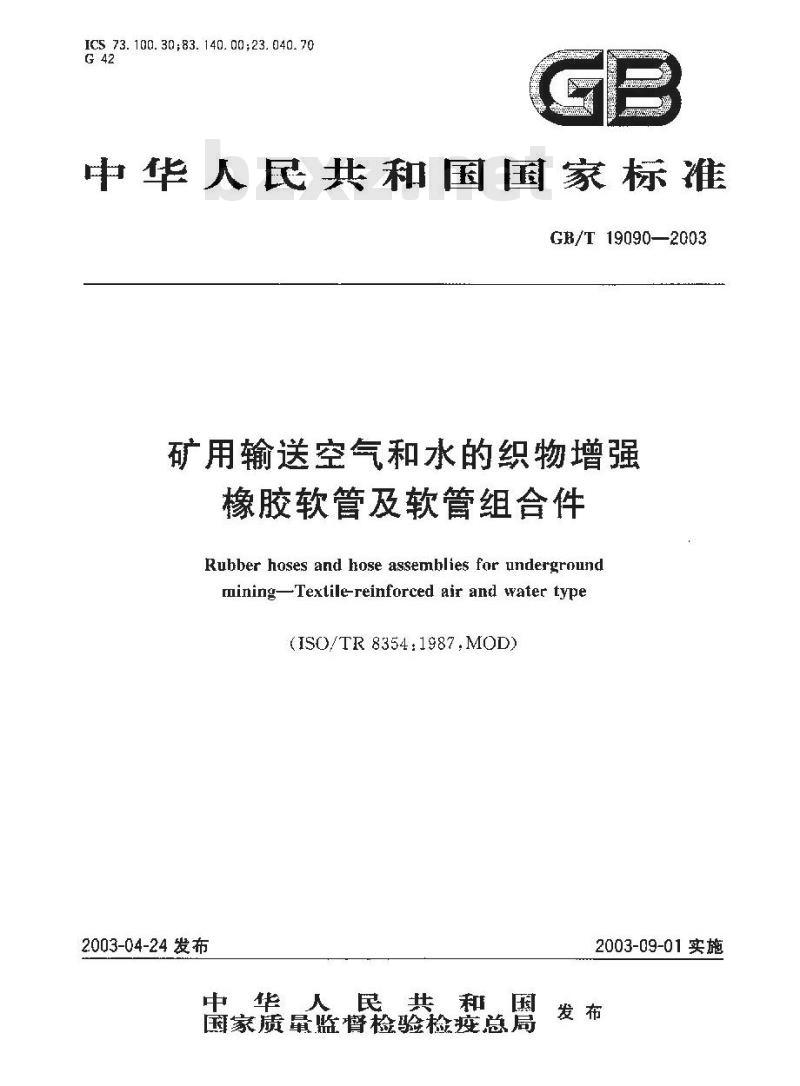

【国家标准(GB)】 矿用输送空气和水的织物增强橡胶软管及软管组合件

ICS 73.100.30;83.140.00;23.040.70G42
中华人民共和国国家标准
GB/T 19090—2003
矿用输送空气和水的织物增强
橡胶软管及软管组合件
Rubber hoses and kose assemblies for undergroundmining-Textile-reinforced air and water type(ISO/TR 8354:1987.MOD)
2003-04-24发布
中华人民共和国
国家质量监督检验检疫总局
2003-09-01实施
GB/T 19090---2003

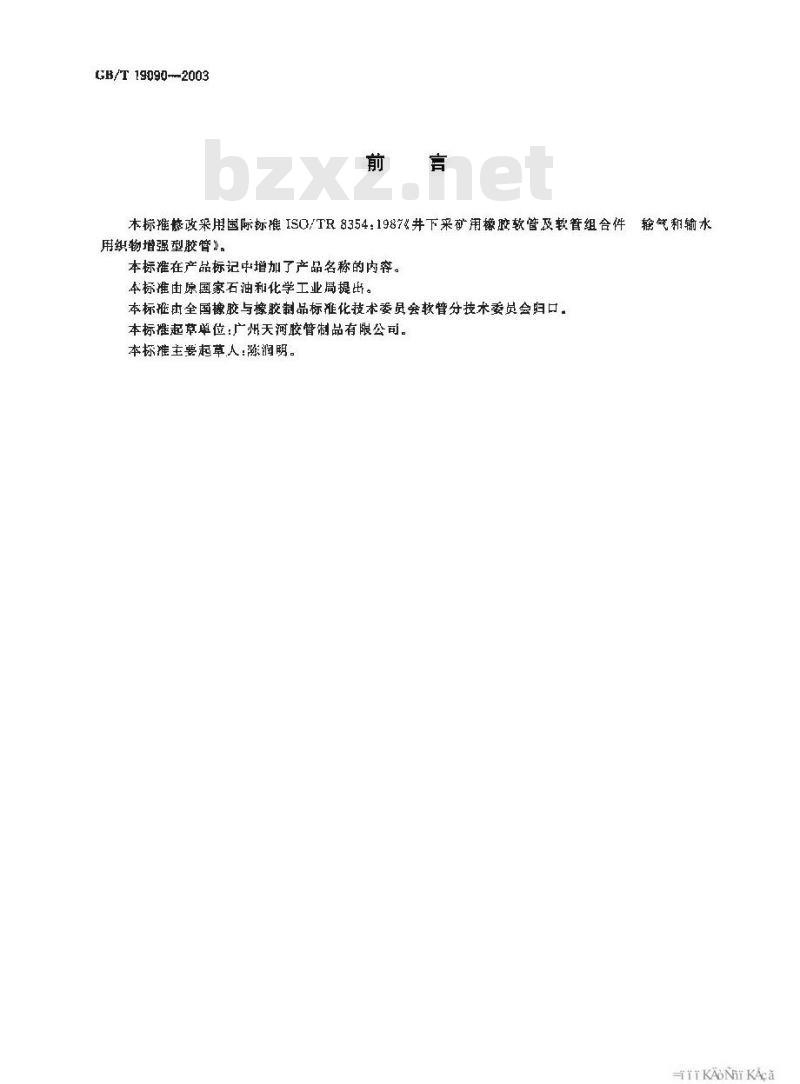

本标推修改采用国际标准IS0/TR8354：1987&井下采矿用橡胶软管及软管组合件用织物增强型胶管》。
本标准在产品标记中增加了产品名称的内穿。本标准由原国家石油和化学工业局提出。本标雅出全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口本标准起草单位：广州天河胶管制品有限公司。本标准主要起草人：陈润明。
翰气和输水
-TTKAOMiKAca

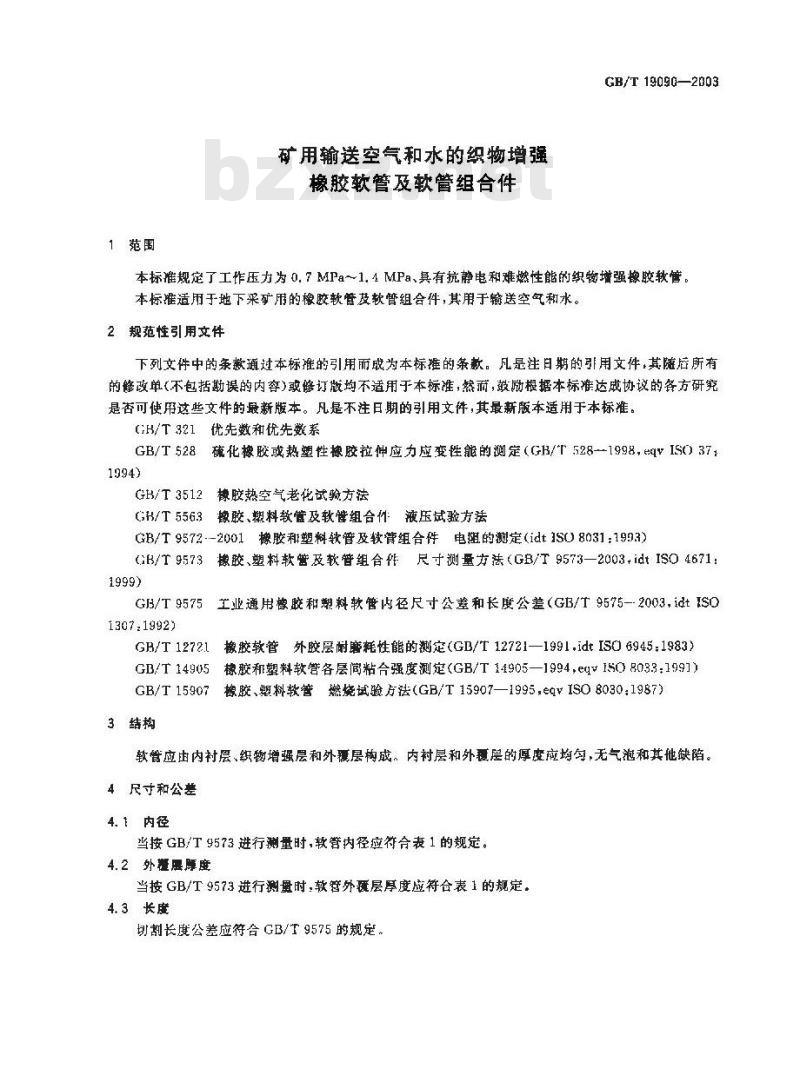

1范围
矿用输送空气和水的织物增强
橡胶软管及软管组合件
GB/T 19090—2003
本标准规定了工作压力为 0.7 MPa~1.4 MPa、真有抗静电和难燃性能的织物增强像胶较管。本标准适用于地下采矿用的橡胶软管及软管组合件，其用于输送空氢和水。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T321优先数和优先数系
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528--1998，qVIS37:1994)
GB/T3512橡胶热空老化试验方法G$/T5563像胶、塑料软管及软筐组合件液压试验方法GB/T9572--2001橡胶种塑料软管及软管组合件电的测定(idtS08031:1903）GiB/T9573橡胶、塑料软管及软管组合件尺寸测量方法（GB/T9573—2003,idtISO4671:1999)
GB/T 9575
1307:1992)
工业通用橡胶和塑料软曾内径尺寸公差和长度公差（GB/T9575—-2003,idtISOGH/T 12721 :
橡胶软管外胶层耐磨耗性能的测定（GB/T12721—1991.idtISO6945：1983）橡胶和塑料软管各层间粘合强度测定（GB/T14905—1994,eqv1508033：199]）GB/T14905
GB/T 15907#
橡胶、塑料软管燃烧试验方法（GB/T15907—1995.eqVIS08030;1987）3结构
软管应由内衬层、织物增强层和外覆层构成。内衬层和外层的厚度应均勾，无气泡和其他缺陷。4尺寸和公差
4.1内径
当按GB/T 9573进行测量时,较营内径应符合表1的规定。4. 2外体腰厚度
当按GB/T 9573进行测量时：签外覆层厚度应符合表1的规定。4.3长度
均割长度公差应符合GB/9575的规是。GB/T 19090—2003免费标准bzxz.net
公称内径
妇特殊情况要求其地的规格

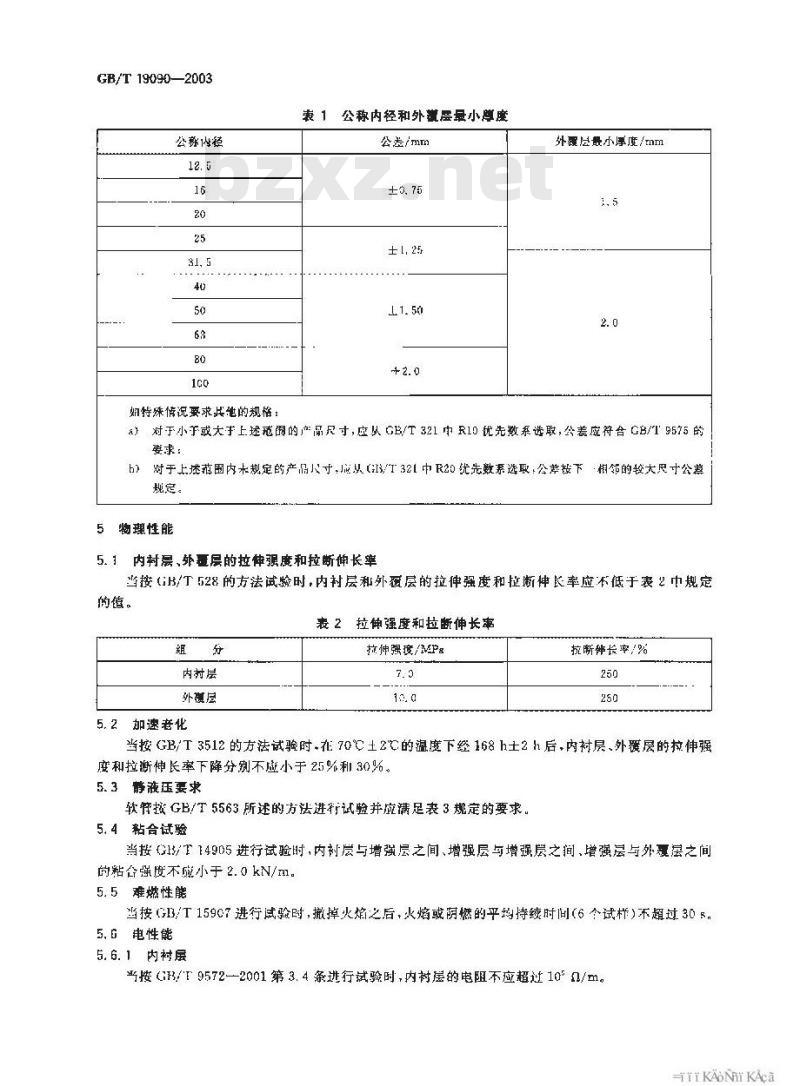

表1公称内径和外覆层最小厚度
公差/mm
±1, 25
外观层最小厚度/mm
对于小于或大于上述范围的产品尺寸,应从 GB/T 321 中 R10 优先数系选取,公差应符合 GB/T 9575 的要求：
对于上述范围内未规定的产品寸，成从（I3/I321中R20优先系选取：公举按下相邻的较大尺寸公差规定。
物理性能
内封晨，外层的拉律现度和拉断谢长率当按(iB/T 528的方法试验时,内衬层和外盈层的拉伸强度和拉断伸长率应:不低于表 2 巾规定的值。
表 2 拉伸强度和拉断伸长率
外撕层
5.2加速老化
拉伸强疫/MPa
抗断佛长率/%
当按GB/T3512的方法试验时.在70℃±2℃的温度下经168h士2h后，内衬层、外覆层的拉伸强度种拉断伸长率下降分别不质小于25%和30%，5.3静液压要求
软节按GB/T5563所述的方法进行试验并应满足表3规定的要求，5.4黏合试验
当按1/T14905进行试验时，内衬层与增强层之间、增强层与增强层之间，增强层与外夏层之间的粘合强度不应小于2.0kN/m
5.5难燃性能
当按G13/T15907进行试验时，撤掉火焰之后，火焰或阴燃的平均持续时间（6个试样）不超过30。5.6电性能
5.6. 1 内村层
尚接（i3/F9572—2001第3.4条进行试验时内封层的电阻不应超过10°n/m。ikAoNiKAca
公称降径
设计工作压力/MP
5. 6. 2外覆层

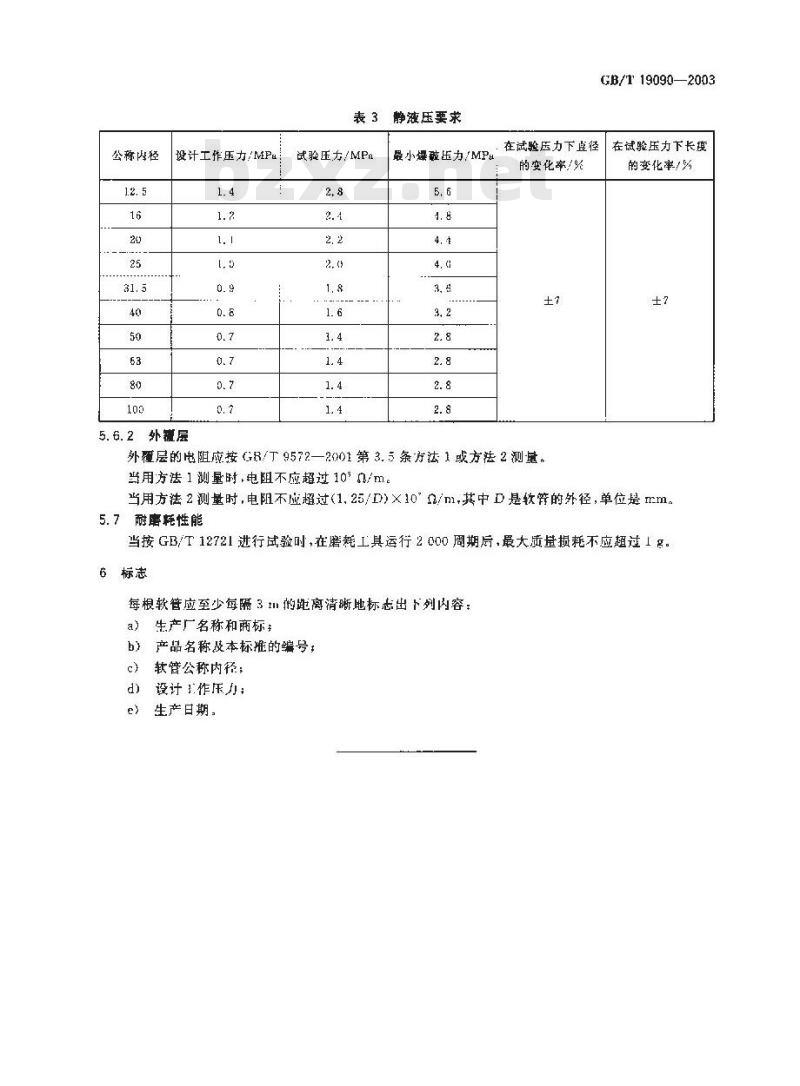

表 3 静液压要求
试验压力/MPl
最小爆破压力/MPH
GB/T 19090—2003
在试验压力下直径
的变化率/%
外覆层的电阻应按GR/T9572—2001第3.5条方法1或方法2测量。当用方法1测量时，电阻不应超过10°0/me在试验压力下长度
的变化率/
当用方法 2测量时,电阻不应超过(1,25/D)X109/m,其中D是软等的外径,单位是mm。5. 7 耐磨耗性能
当按GB/T12721进行试验时，在磨耗工具运行2000周期后，最大质损耗不应超过1g6标志
每根软管应至少每隔3圳的离清晰地标志出下刻内容，a）生产厂名称和商标
b）产品名称及本标推的端号，
c）软管公称内径；
d）设计作压；
生产日期，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
