本部分规定了柔性石墨金属波齿复合垫片的型式、代号和标记。本部分适用于管法兰、容器法兰、阀门、换热器等设备上使用的柔性石墨金属波齿复合垫片。 GB/T 19066.1-2003 柔性石墨金属波齿复合垫片分类 GB/T19066.1-2003

标准内容

部分标准内容：

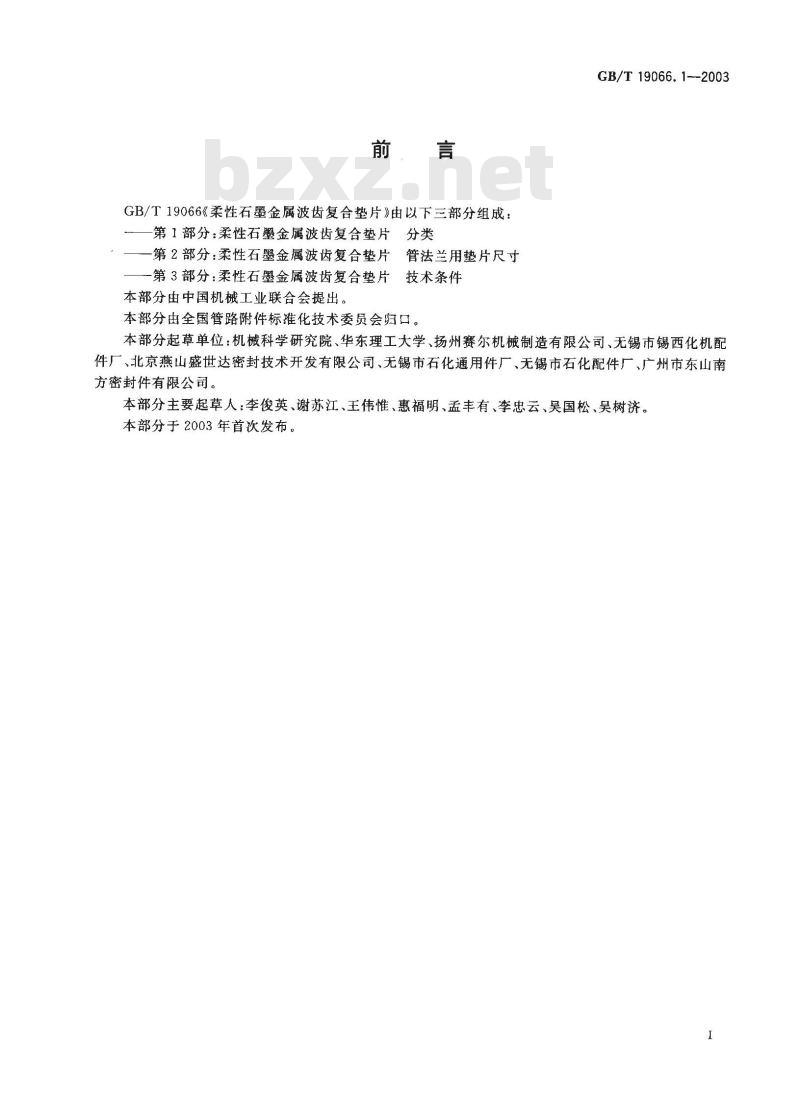

GB/T19066《柔性石墨金属波齿复合垫片》由以下三部分组成：-第1部分：柔性石墨金属波齿复合垫片分类·——第2部分：柔性石墨金属波齿复合垫片管法兰用垫片尺寸一第3部分：柔性石墨金属波齿复合垫片技术条件本部分由中国机械工业联合会提出。本部分由全国管路附件标准化技术委员会归口。GB/T19066.1--2003
本部分起草单位：机械科学研究院、华东理工大学、扬州赛尔机械制造有限公司、无锡市锡西化机配件厂、北京燕山盛世达密封技术开发有限公司、无锡市石化通用件厂、无锡市石化配件厂、广州市东山南方密封件有限公司。
本部分主要起草人：李俊英、谢苏江、王伟惟、惠福明、孟丰有、李忠云、吴国松、吴树济。本部分于2003年首次发布。
柔性石墨金属波齿复合垫片
GB/T19066.1—2003wwW.bzxz.Net
本部分规定了柔性石墨金属波齿复合垫片的型式、代号和标记。本部分适用于管法兰、容器法兰、阀门、换热器等设备上使用的柔性石墨金属波齿复合垫片（以下简称垫片）。
2垫片结构型式
2.1基本型

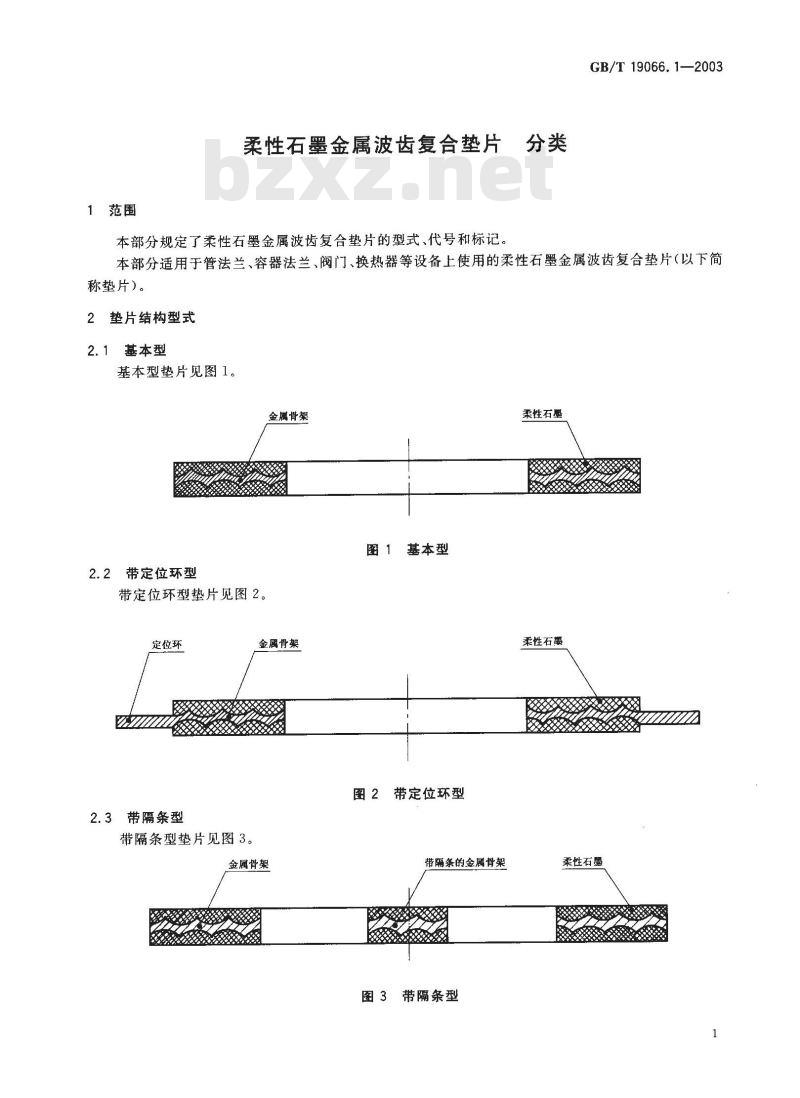

基本型垫片见图1。
金属骨架
2.2带定位环型
带定位环型垫片见图2。
定位环
2.3带隔条型
带隔条型垫片见图3。
金属骨架
金属骨架
图1基本型
图2带定位环型
带隔条的金属骨架
图3带隔条型
柔性石墨
柔性石墨
柔性石墨
GB/T19066.1—2003
3代号
3.1垫片的型式代号应符合表1的规定，垫片型式
基本型
带定位环型
带隔条型
3.2金属骨架的材料代号应符合表2的规定。金属骨架材料
08、10或类似低碳钢
0Cr13,1Cr13
oCr18Ni9或类似奥氏体不锈钢
蒙乃尔合金或其他特殊材料
4标记
标准型法兰垫片应按以下方式及示例标记。4.1标记方式
4.2标记示例
管法兰用波齿复合垫片：
-垫片尺寸标准编号
公称压力（数值按bar标记）
公称通径
金属骨架材料代号
一垫片型式代号
垫片型式：带定位环型；金属骨架材料：0Cr18Ni9；公称通径：150mm；公称压力：4.0MPa（40bar）；垫片尺寸标准：GB/T19066.2；其标记为：波齿垫B3-DN150-PN40GB/T19066.22
