【机械行业标准(JB)】大电机、水轮机大尺寸公差与配合总论标准公差与基本偏差

本网站发布时间： 2026-04-17 22:34:01

JB/T8995.1-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 8995.1-1999
标准名称：
大电机、水轮机大尺寸公差与配合总论标准公差与基本偏差
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1999-08-06
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.67 MB

手机扫码下载更方便

标准分类号

中标分类号：
电工>>旋转电机>>K20旋转电机综合

关联标准

替代情况：
JB/DQ 3311.1-1988
采标情况：
ISO 286 NEQ

出版信息

出版社：
机械行业出版社
页数：
9 页
标准价格：
14.0 元
出版日期：
2000-01-01

其他信息

起草人：
赵延长、房庆辉、宗瑞泉
起草单位：
哈尔滨大电机研究所、哈尔滨电机有限责任公司
提出单位：
哈尔滨大电机研究所
发布部门：
国家机械工业局
相关标签：
电机水轮机尺寸公差配合偏差

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了大电机、水轮机大尺寸公差与配合及标准公差与基木偏差的数值。本标准主要适用于大电机、水轮机产品圆柱面及其他表面或结构尺寸大于500mm至公差，以及由它们组成的配合，亦可用于本行业生产的其他产品。本标准除以下规定外，其他均按GB/T1800的规定。 JB/T 8995.1-1999 大电机、水轮机大尺寸公差与配合总论标准公差与基本偏差 JB/T8995.1-1999

标准内容

部分标准内容：

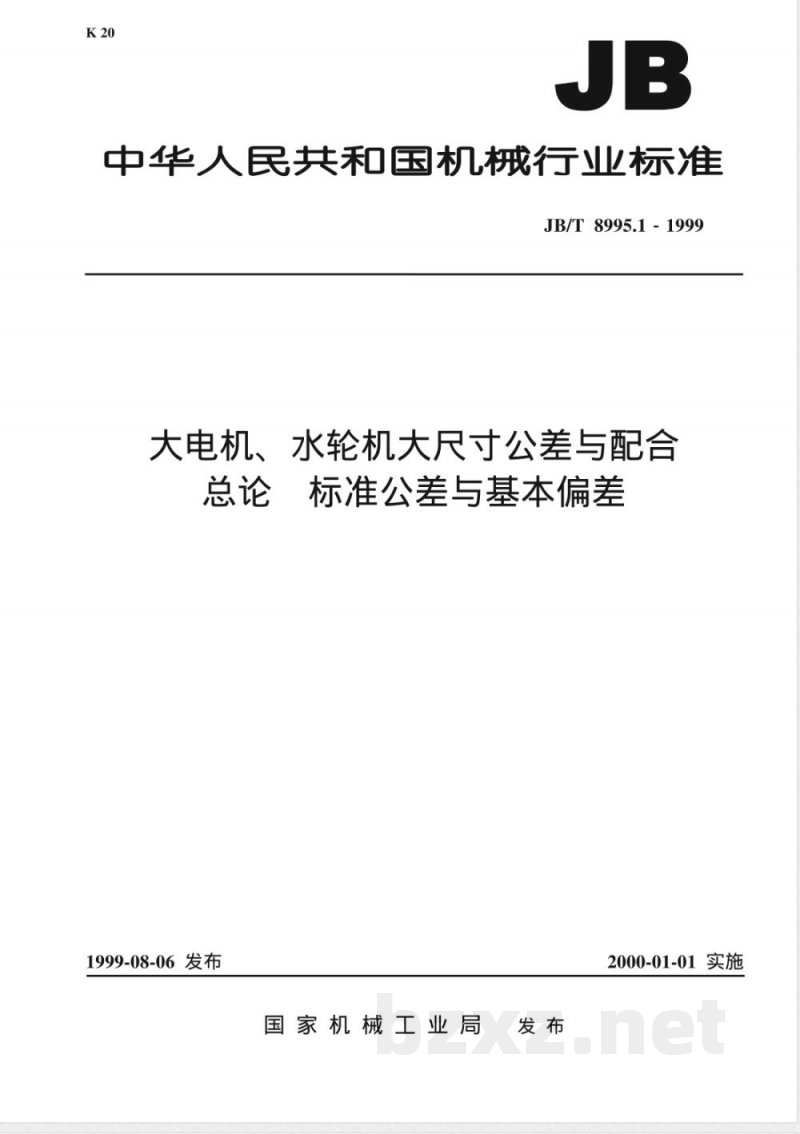

中华人民共和国机械行业标准
JB/T8995.1-1999
大电机、
水轮机大尺寸公差与配合
1999-08-06 发布
标准公差与基本偏差
2000-01-01实施
国家机械工业局
JB/T8995.1-1999

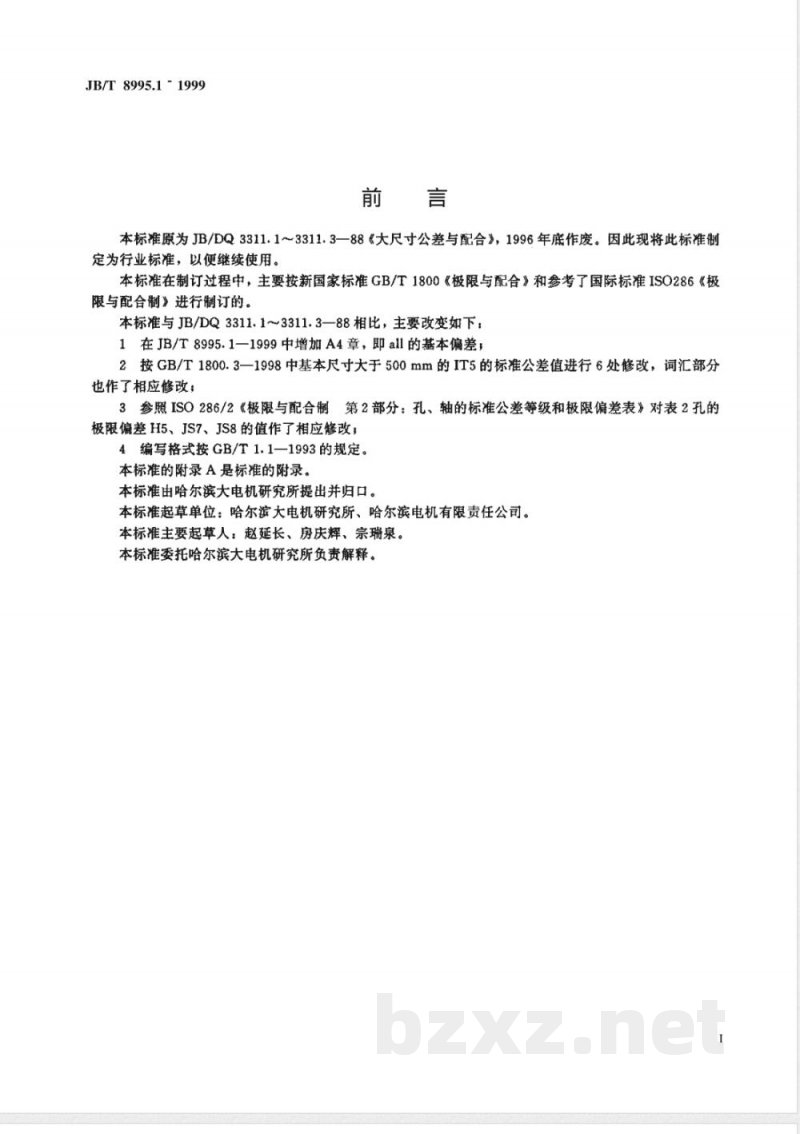

本标准原为JB/DQ3311.13311.3—88大尺寸公差与配合》，1996年底作废。因此现将此标准制定为行业标准，以便继续使用。本标准在制订过程中，主要按新国家标准GB/T1800《极限与配合》和参考了国际标准ISO286《极限与配合制》进行制订的。
本标准与JB/DQ3311.1~3311.3—88相比，主要改变如下：1在JB/T8995.1一1999中增加A4章，即all的基本偏差；2按GB/T1800.3一1998中基本尺寸大于500mm的IT5的标准公差值进行6处修改，词汇部分也作了相应修改；
3参照ISO286/2《极限与配合制第2部分：孔、轴的标准公差等级和极限偏差表》对表2孔的极限偏差H5、JS7、JS8的值作了相应修改；4编写格式按GB/T1.1—1993的规定。本标准的附录A是标准的附录。
本标准由哈尔滨大电机研究所提出并归口。本标准起章单位：哈尔滨大电机研究所、哈尔滨电机有限责任公司。本标准主要起草人：赵延长、房庆辉、宗瑞泉。本标准委托哈尔滨大电机研究所负责解释。1范围

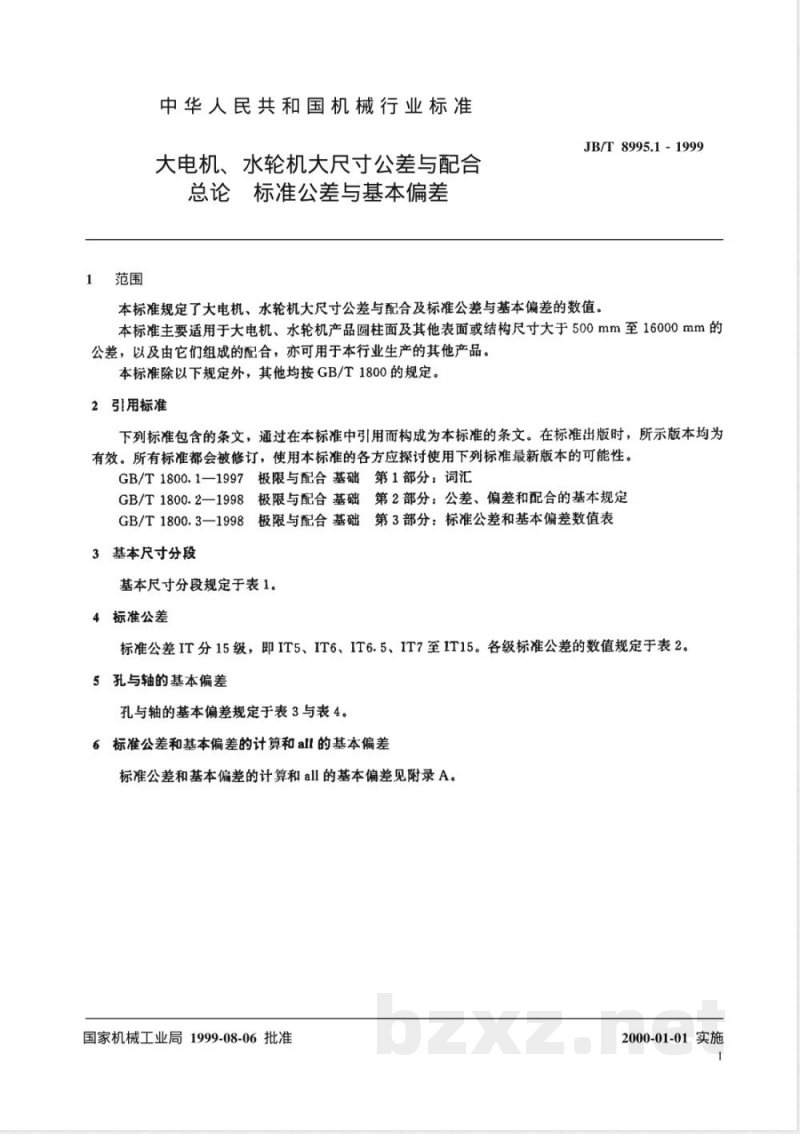

中华人民共和国机械行业标准
大电机、水轮机大尺寸公差与配合总论标准公差与基本偏差
JB/T8995.1-1999
本标准规定了大电机、水轮机大尺寸公差与配合及标准公差与基本偏差的数值本标准主要适用于大电机、水轮机产品圆柱面及其他表面或结构尺寸大于500mm至16000mm的公差，以及由它们组成的配合，亦可用于本行业生产的其他产品。本标准除以下规定外，其他均按GB/T1800的规定。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1800.1—1997极限与配合基础第1部分：词汇GB/T1800.2一1998极限与配合基础第2部分：公差、偏差和配合的基本规定GB/T1800.3一1998极限与配合基础第3部分：标准公差和基本偏差数值表3基本尺寸分段
基本尺寸分段规定于表1。
4标准公差
标准公差IT分15级，即IT5、IT6、IT6.5、IT7至IT15。各级标准公差的数值规定于表2。5孔与轴的基本偏差
孔与轴的基本偏差规定于表3与表4。6标准公差和基本偏差的计算和all的基本偏差标准公差和基本偏差的计算和all的基本偏差见附录A。国家机械工业局1999-08-06批准2000-01-01实施

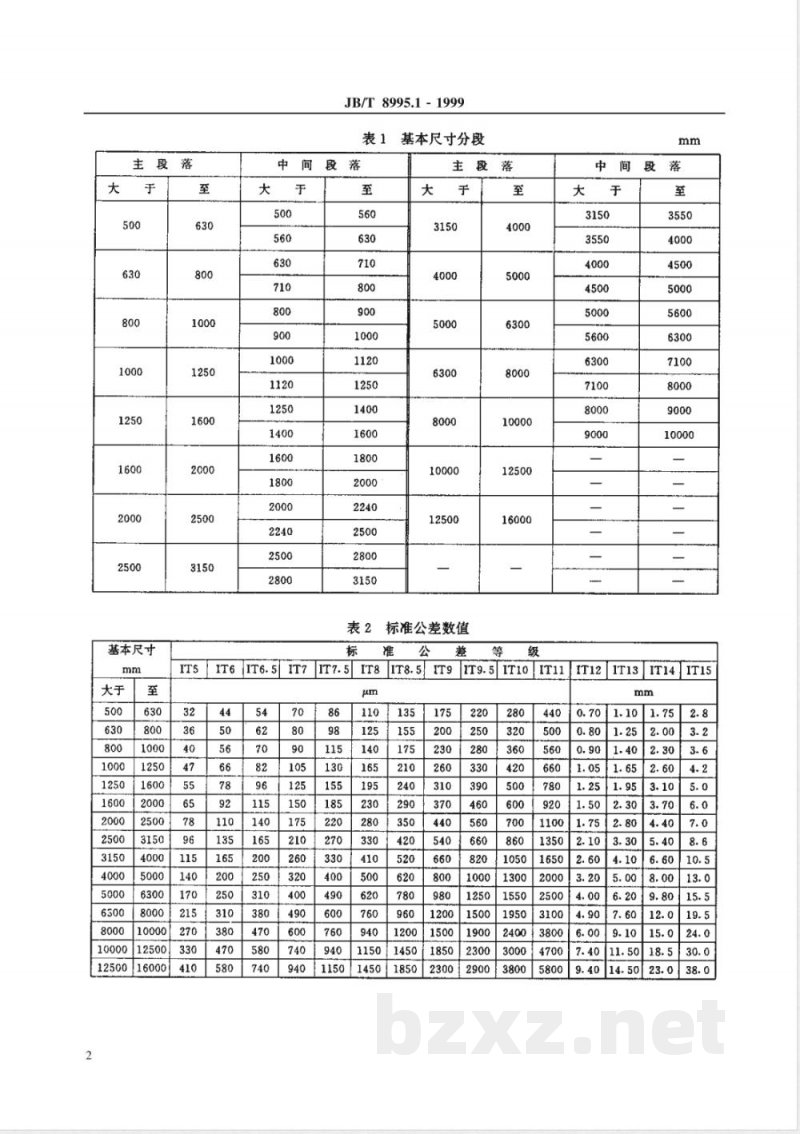

基本尺寸
1250016000
IT5IT6IT6.5IT7
JB/T 8995.1 - 1999
基本尽寸分段
标准公差数值
IT10IT11
JB/T 8995.1 - 1999
公證等级
JB/T 8995.1 - 1999
00001+
公差等缀
JB/T 8995.1 - 1999
096-—
00%—
公羞等级
JB/T 8995.1 -1999
009元-
000%—
公差等级
A1基本尺寸分段的计算值
JB/T 8995.1-1999
附录A
（标准的附录）
标准公差、基本偏差的计算和all的基本偏差在计算各基本尺寸段的标准公差和基本偏差时，公式中的D用每一尺寸段中首尾两个尺寸（D,和D,)的几何平均值，即：
D=VD:×Da
A2标准公差的计算公式
基本尺寸大于500mm的标准公差计算公式按表A1。标准公差因子I(表A1中I)由下式计算：I=0.004D+2.1
式中：I-
D一基本尺寸段的几何平均值，mm。表A1
公差等级
A3基本偏差的计算公式
公差等级
孔和轴的基本偏差的计算公式按表A2。公式
公差等级
D的单位为mm。
JB/T8995.1-1999
计算公式
Ve.f或vE·F
V·g或VF.G
2.5DO. 34
0.024D+12.6
0. 072D+37.8
Vp·s或P·S
IT7+0.63D
除JS和jis外，表中所列公式与公差等级无关、all 的基本偏差
all的基本偏差按表A3。
～630
1>800>100Q>1250>1600>200>2500>315d>400q>500>6300>630bzxZ.net
～800~100q~1250
~1600~2000~2500~3150~4000~5000~63008000
1.0001.1001.2001.3001.5001.8002.0002.200|2.4002.800
～10000
>10000>12500
～12500
～16000
中华人民共和国
机械行业标准
大电机、水轮机大尺寸公差与配合总论标准公差与基本偏差
JB/T 8995.1 - 1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
开本880×1230
19XX年XX月第X版
印数1-XXX
邮编100044）
印张X/X
字数XXX,XXX
19XX年XX月第X印刷
定价XXX.XX元
号XX-XXX
机械工业标准服务网：http://www.JB.ac.cn6661 -
- I'668 L/ar
