【地方标准】 透水砖路面施工与验收规程

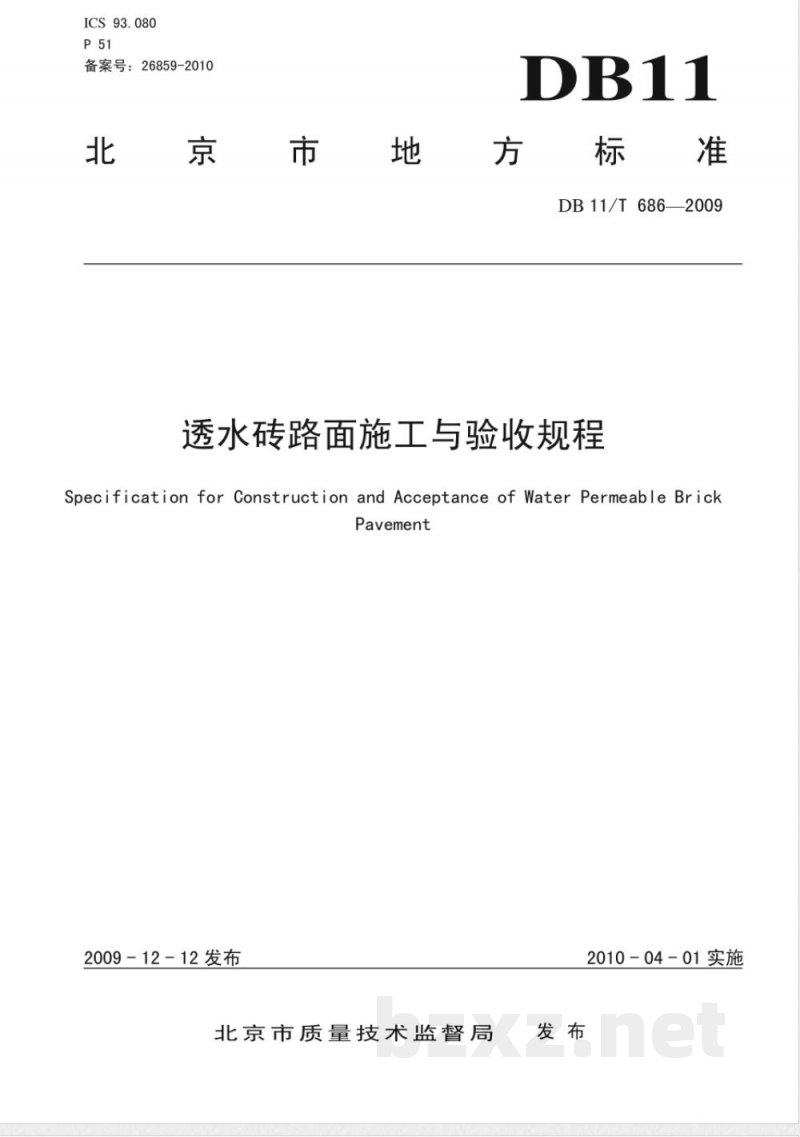

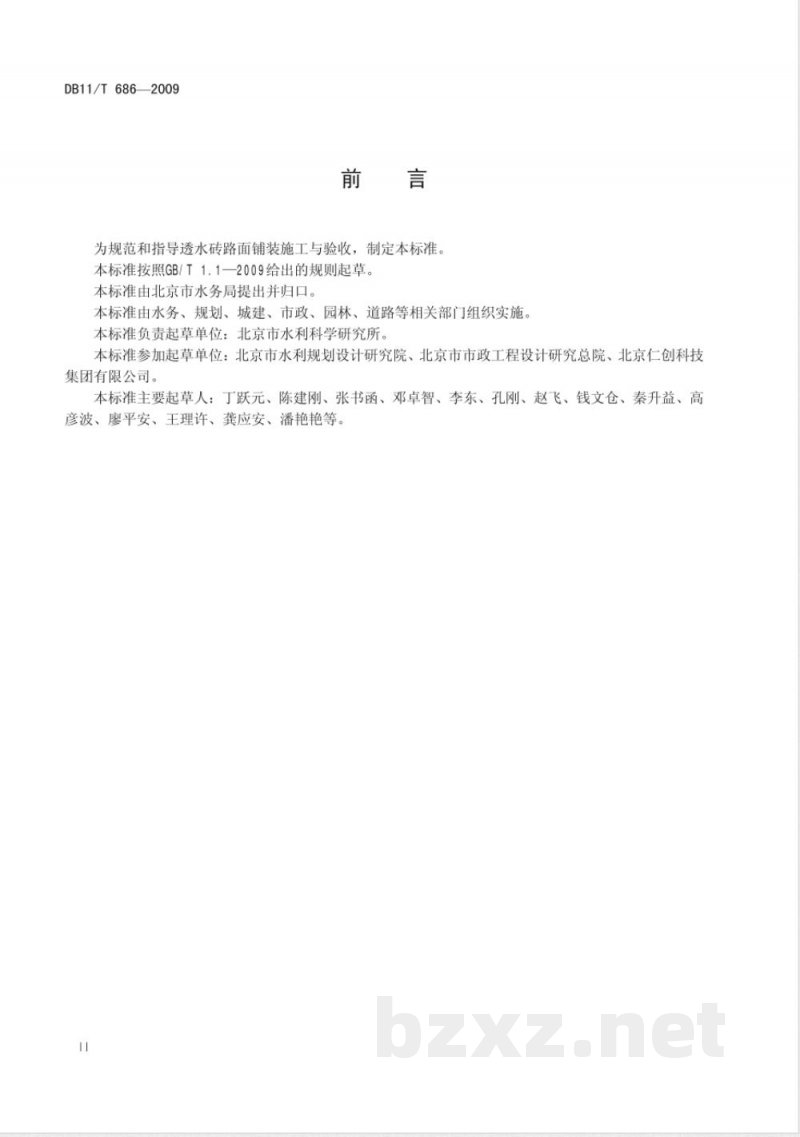

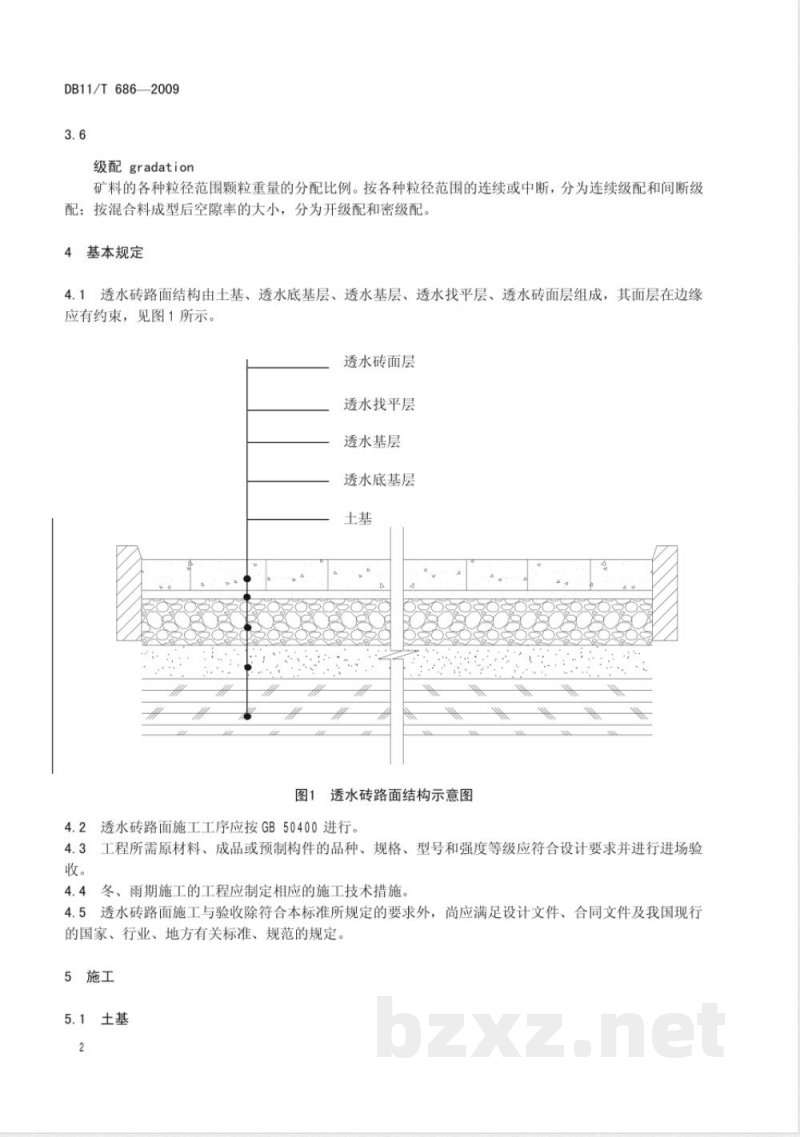

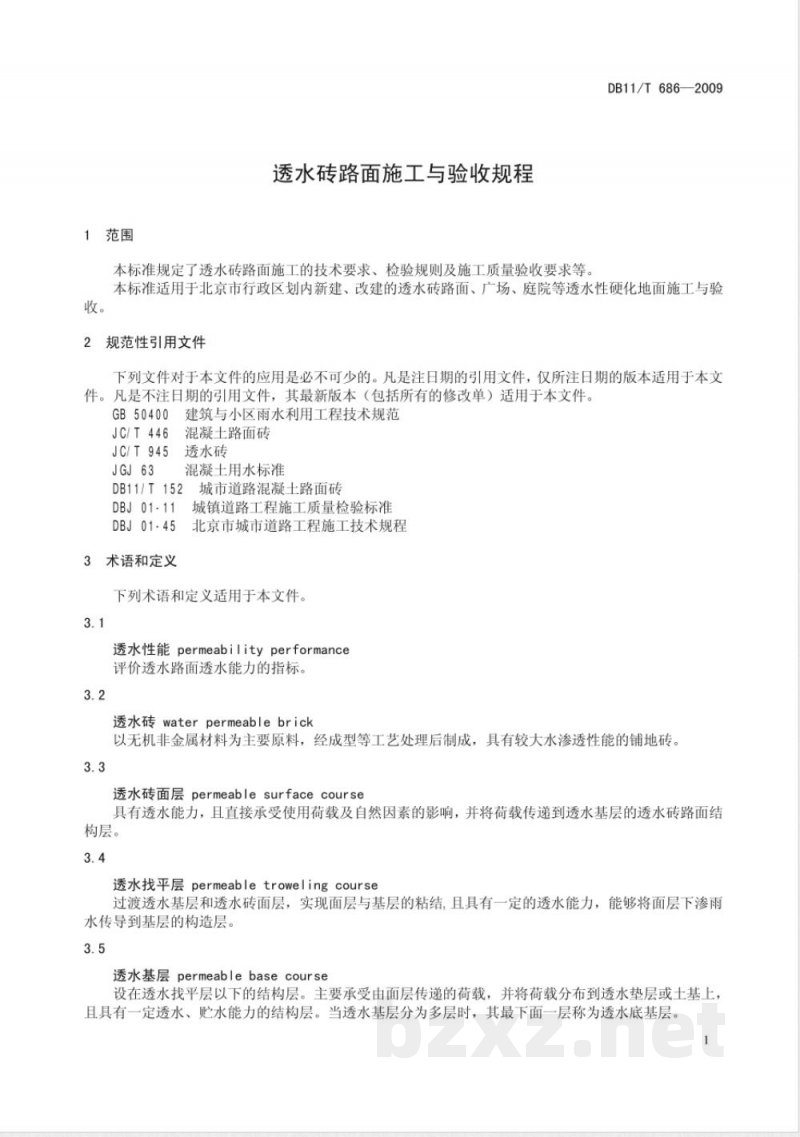

ICS 93.080 备案号：26859-2010 DB11/T686-2009 北京市地方标准 透水砖路面施工与验收规程 Specification for Construction and Acceptance of Water Permeable Brick Pavement 发布：2009-12-12 实施：2010-04-01 发布单位：北京市质量技术监督局 前言 为规范和指导透水砖路面铺装施工与验收，制定本标准。本标准按照GB/T 1.1—2009给出的规则起草。 本标准由北京市水务局提出并归口，由水务、规划、城建、市政、园林、道路等相关部门组织实施。 本标准起草单位：北京市水利科学研究所。 参加起草单位：北京市水利规划设计研究院、北京市市政工程设计研究总院、北京仁创科技集团有限公司。 主要起草人：丁跃元、陈建刚、张书函、邓卓智、李东、孔刚、赵飞、钱文仓、秦升益、高彦波、廖平安、王理许、龚应安、潘艳艳等。 1 范围 本标准规定了透水砖路面施工的技术要求、检验规则及施工质量验收要求等。 本标准适用于北京市行政区划内新建、改建的透水砖路面、广场、庭院等透水性硬化地面的施工与验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50400 建筑与小区雨水利用工程技术规范 JC/T 446 混凝土路面砖 JC/T 945 透水砖 JGJ 63 混凝土用水标准 DB11/T 152 城市道路混凝土路面砖 DBJ 01-11 城镇道路工程施工质量检验标准 DBJ 01-45 北京市城市道路工程施工技术规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 透水性能（permeability performance） 评价透水路面透水能力的指标。 3.2 透水砖（water permeable brick） 以无机非金属材料为主要原料，经成型等工艺制成，具有较高水渗透性能的铺地砖。 3.3 透水砖面层（permeable surface course） 具有透水能力，直接承受使用荷载及自然因素影响，并将荷载传递至透水基层的结构层。 3.4 透水找平层（permeable troweling course） 位于透水基层与透水砖面层之间的过渡层，用于实现面层与基层的粘结，同时具有一定透水能力，将雨水传导至基层。 3.5 透水基层（permeable base course） 位于透水找平层以下的结构层，主要承受来自面层的荷载，并将其分布至透水垫层或土基，同时具有一定透水和贮水能力。多层结构中最底层称为透水底基层。 3.6 级配（gradation） 矿料中不同粒径颗粒的重量分配比例。按粒径分布可分为连续级配和间断级配；按成型后空隙率可分为开级配和密级配。 4 基本规定 4.1 透水砖路面结构由土基、透水底基层、透水基层、透水找平层和透水砖面层组成，面层边缘应设置约束。 结构层次： 透水砖面层 透水找平层 透水基层 透水底基层 土基 4.2 透水砖路面施工工序应符合GB 50400的规定。 4.3 工程所用原材料、成品或预制构件的品种、规格、型号及强度等级应符合设计要求，并进行进场验收。 4.4 冬期和雨期施工应制定相应的施工技术措施。 4.5 透水砖路面施工与验收除应符合本标准外，还应满足设计文件、合同文件以及国家、行业和地方现行有关标准规范的规定。 5 施工 5.1 土基 5.1.1 土基的土质、开挖深度和压实度应符合设计要求。 5.1.2 施工前应对测量成果进行校核，并按设计文件要求施工。 5.1.3 土基碾压应由边缘向中心进行，直至达到设计压实度要求；不宜采用压路机时，应采用人工或振动夯实机夯实。 5.1.4 土基施工应符合DBJ 01-45的规定。 5.2 透水底基层 5.2.1 施工前应确认土基验收合格。 5.2.2 材料宜选用透水性能良好的砂或级配碎石，并应符合以下要求： （1）宜采用中砂、粗砂或天然级配砂砾料，含泥量不大于5%，泥块含量小于2%，含水率小于3%； （2）级配碎石应选用质地坚硬、耐磨的破碎花岗岩或石灰石。
