【地方标准】 建筑物外墙（幕）清洗作业座板式单人吊具安全技术规范

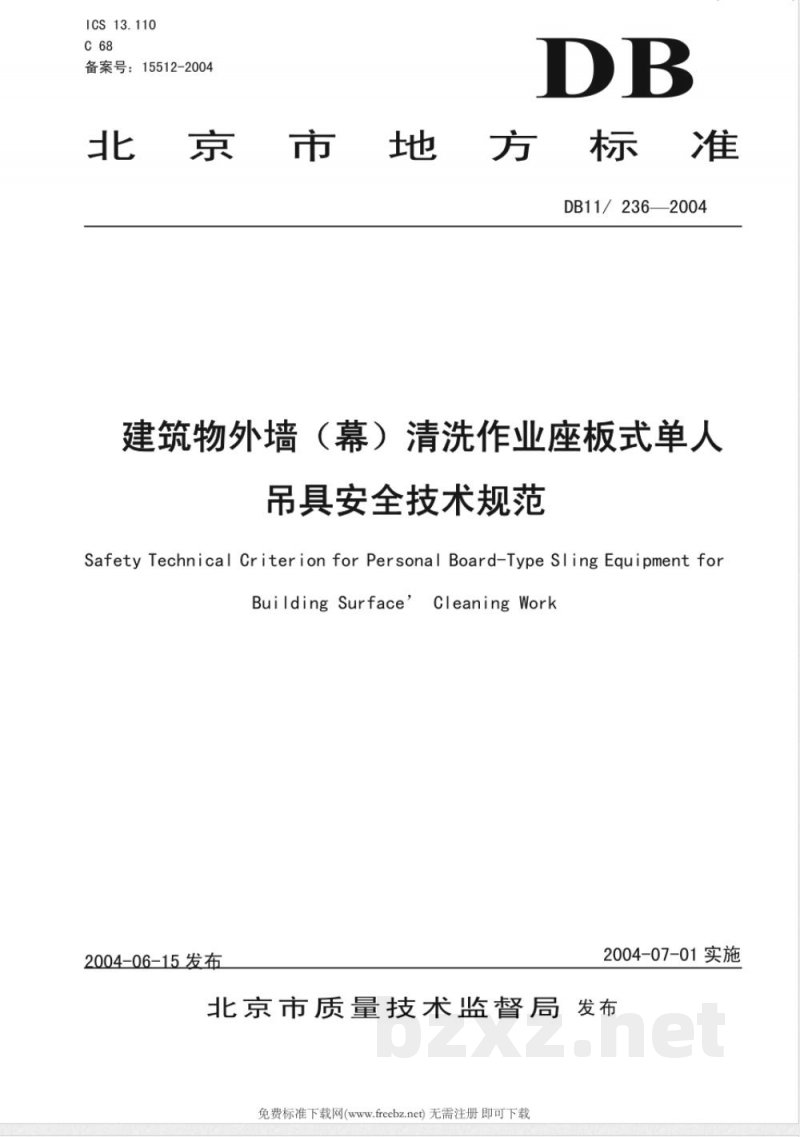

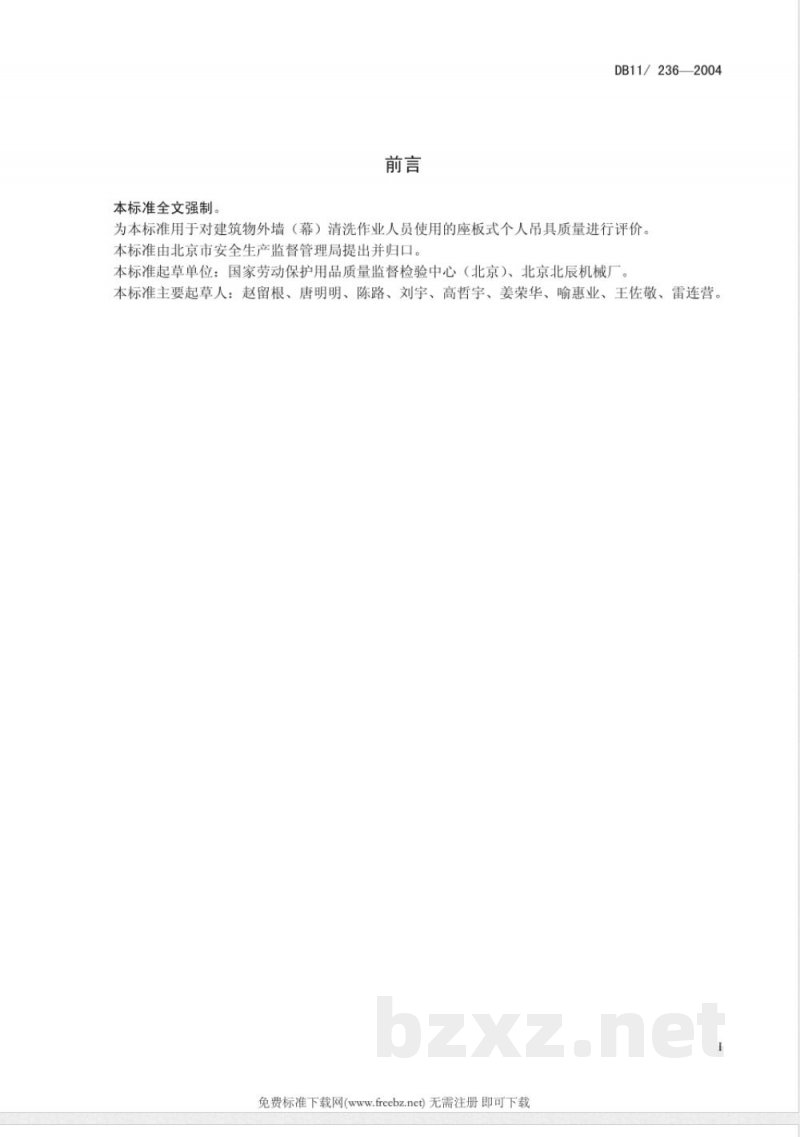

ICS 13.110 C 68 备案号：15512-2004 北京市地方标准 DB11/236—2004 建筑物外墙（幕）清洗作业座板式单人吊具安全技术规范 Safety Technical Criterion for Personal Board-Type Sling Equipment for Building Surface Cleaning Work 2004-06-15 发布 2004-07-01 实施 发布单位：北京市质量技术监督局 前言 本标准为强制性标准。为对建筑物外墙（幕）清洗作业人员使用的座板式单人吊具质量进行评价，特制定本标准。本标准由北京市安全生产监督管理局提出并归口。 本标准起草单位：国家劳动保护用品质量监督检验中心（北京）、北京北辰机械厂。 主要起草人：赵留根、唐明明、陈路、刘宇、高哲宇、姜荣华、喻惠业、王佐敬、雷连营。 1 范围 本标准规定了建筑物外墙（幕）清洗作业人员使用的座板式单人吊具的技术要求、试验方法、检验规则、标志、包装、运输、贮存、安装及使用等内容。 本标准适用于建筑物外墙（幕）清洗作业中，高处作业人员使用的座板式单人吊具。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款。凡注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励各方研究是否可使用其最新版本。凡不注日期的引用文件，其最新版本适用于本标准。 GB 191 包装储运图示标志 GB/T 3608 高处作业分级 GB 6095-1985 安全带 GB/T 6096-1985 安全带检验方法 GB/T 8834 绳索有关物理和机械性能的测定 3 术语和定义 下列术语和定义适用于本标准。 3.1 高处作业 凡在坠落高度基准面2 m及以上，有可能发生坠落的作业。 3.2 座板式单人吊具（Personal Board-Type Sling Equipment） 建筑物外墙（幕）清洗作业人员个人使用的具有防坠落功能的无动力高空载人装置。该装置由吊具屋面固定装置、悬挂绳、安全吊绳、安全保险绳、自锁器、吊具座板及双背安全带组成。作业人员可通过操纵悬挂绳沿建筑物立面自上而下进行清洗作业。 3.3 吊具屋面固定装置（Sling Equipment Fixture on the Roof） 设置在屋面，用于固定悬挂绳和安全吊绳的装置。 3.4 悬挂绳（Suspension Rope） 沿作业面垂直悬挂，供吊具座板沿其上下移动的绳索。 3.5 安全吊绳（Safety Hanging Rope） 与悬挂绳平行设置，并与自锁器配合使用的绳索。 3.6 安全保险绳（Safety Insurance Rope） 连接双背安全带与自锁器之间，用于防止作业人员坠落的绳索。 3.7 自锁器（Self-locker） 带有自动锁定装置的器具，一端连接安全保险绳，另一端套在安全吊绳上。当发生坠落时能够立即锁定在安全吊绳上，防止人员坠落。 3.8 吊具座板（Board of Sling Equipment） 用于承载作业人员的装置，包括座板、吊带、衬带、兜带、吊具腰带及相关金属件。 3.9 吊带（Sling Belt） 用于连接座板与悬挂绳的带状构件。 3.10 衬带（Lining Belt） 设置在吊带与座板底面之间，用于防止吊带磨损的带状构件。 3.11 兜带（Kicking Strap） 用于防止作业人员从座板前后滑脱的带状构件。 3.12 吊具腰带（Waist Belt of Sling Equipment） 与吊带连接并系于作业人员腰部的带状构件。 3.13 双背安全带（Double Strap Safety Belt） 用于高处作业人员防坠落的防护用品。除安全保险绳外，其结构应符合 GB 6095 中 T3XB 通用加型悬挂双背带式安全带的要求。 4 技术要求
