【国家标准(GB)】 天然气中硫化氢含量的测定 第1部分：醋酸铅反应速率双光路检测法

GB/T18605.1--2001

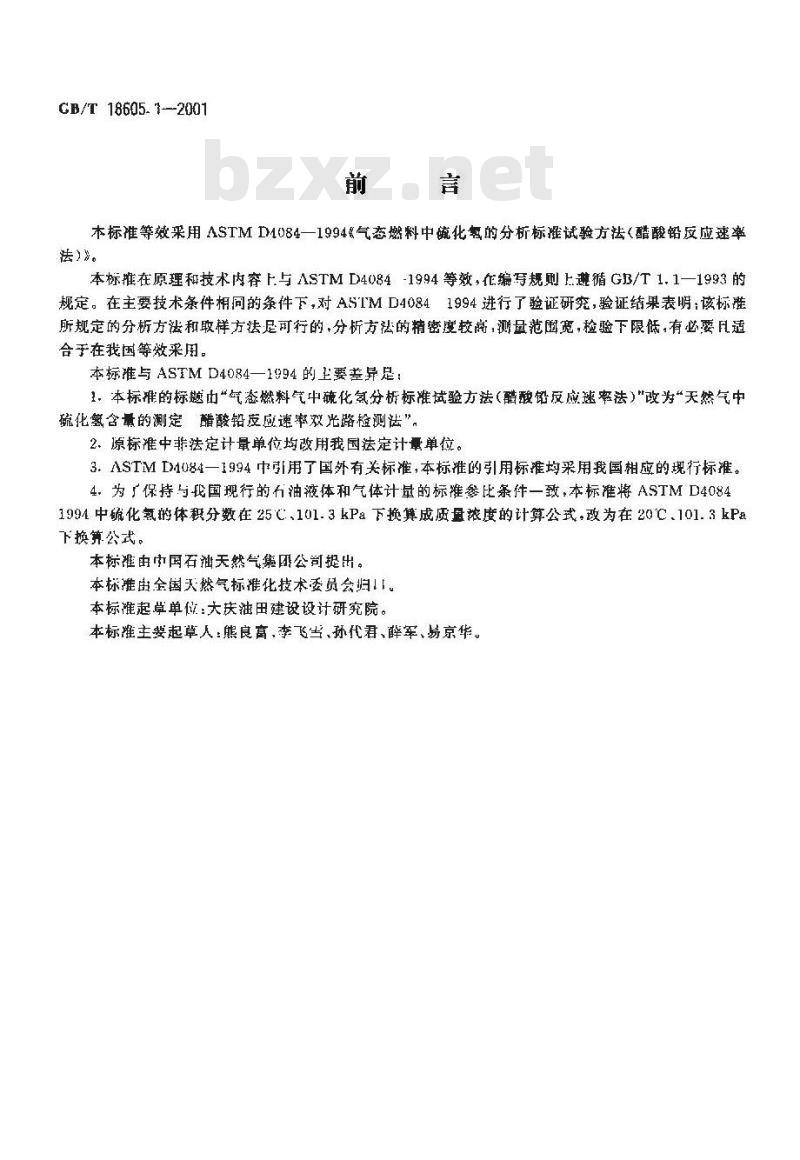

本标准等采用ASTMI>1084一1994&气态燃料中硫化氢的分析标推试验方法<醋酸铅反应速率法。
本标推在原理和技术内容上与 ASTM D4084-1994等效，乍编写规则上遵循GB/T 1,1—1993 的规定。在主要技术条件相同的条件下，对A.STMD40841994进行了验证研究，验证结果表明：该标准所规定的分析方法和取样方法足可行的，分析方法的精密度较高，测量范围宽，检验下限低，有必要且适合于在我国等效采用。
本标准与 ASTM D4084—1994的主要差异足：1，本标雅的标题中“气态燃料气中硫化氢分析标准试验方法（醋酸铅反应速率法）\改为“天然气中硫化氢含量的测定醋酸铅反应速率双光路检测法”，2、原标准中非法定计量单位均改用我国法定计量单位。3.ASTMI>084一1994中引用了国外有关标准，本标准的引用标准均采用我国相应的现行标准。4.为厂保持与我国现行的石油液体和气体计量的标准参比条件一致，本标准将ASTMD40841994中硫化氮的体积分数在25℃,101.3kPa下换算成质量浓度的计算公式.改为在20C、101.3kPa下换算公式。
本标准由国石油天然气集团公司提出。本标推由金国天然气标准化技术委员会归！本标准起草单位：大庆油田建设设计研究院。本标惟主娶起草人：熊良高，李飞当,孙代君、薛军、易京华。中华人民共和国国家标准

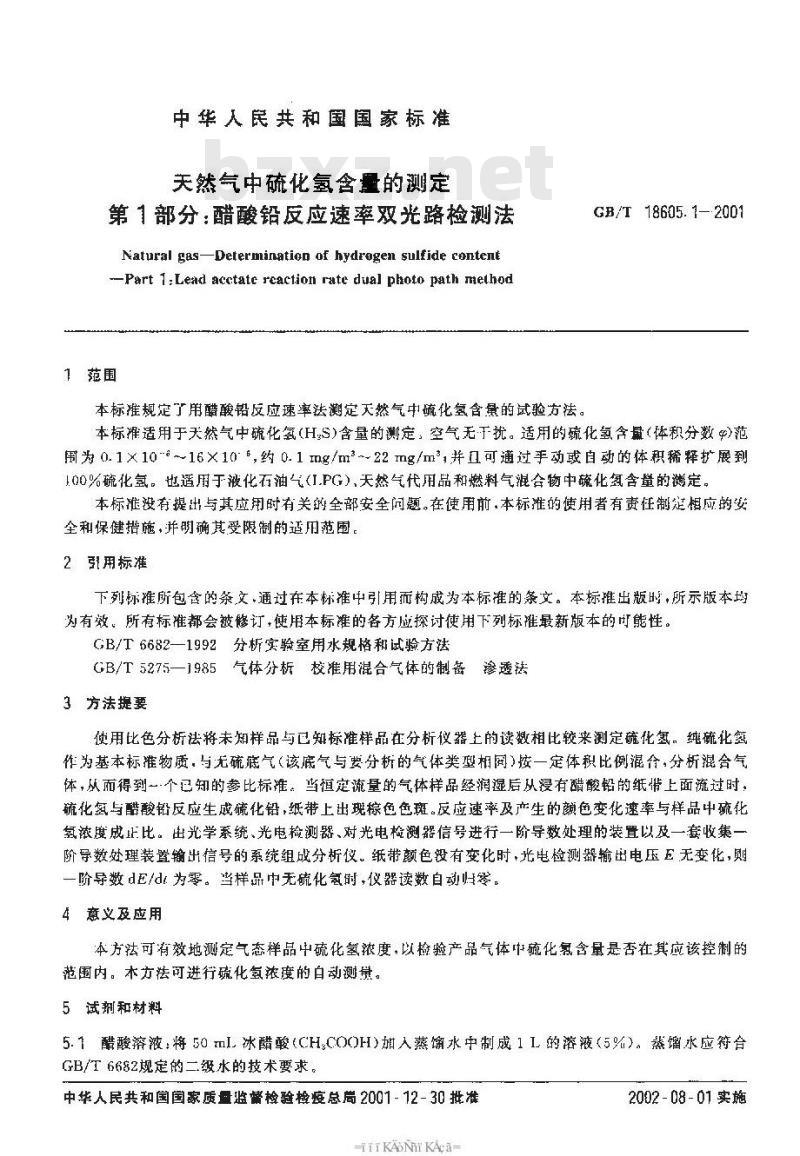

天然气中硫化氢含量的测定
第1部分：醋酸铅反应速萃双光路检测法Natural gas-Determination of hydrogen sulfide content--Part 1:Lead acctate reaction rate dual photo path method1范围
本标准规定了用醋酸铅反应速率法測定天然气中硫化氢含量的试验方法。GB/T18605.1—2001
本标推适用于天然气中巯化氢（HS)含量的测定，空气无扰。适用的巯化氢含量（体积分数范围为 0.1×10~～16×10°6,约0.1 mg/m3~-22 mg/m，并且可通过手动或自动的体积稀释扩展到100%硫化氢。也适用于被化石油气（I.PG），天然气代用品和燃料气混合物中硫化氢含量的谢定。本标雅没有提出与其应用时有关全部安全问题。在使用前.本标准的使用者有责任制楚相应的安全和保健措施，并明确其受限制的适用范围。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标推出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标谁最新版本的可能性。GB/T6682—1992分析实验室用水规格和试验方法GB/T5275—1985气体分析校准用混合气体的制备渗透法3方法提要
使用比色分析法将未知样品与知标样品在分析仪器上的读数相比较来测定碰花氟，纯批裂作为基本标准物质，与无硫底气(该底气与要分析的气体类型相同)按一定体积比例混合，分析混合气体，从而得到一个知的参比标推。当恒定蔬量的气体样品经润湿后从漫有醋酸铅的纸带上面流过时：硫化氢与酸铅反应生成碗化铅，纸带上出现棕色色斑。反应速率及产生的颜色变化速率与样品中硫化氢浓度成正比。出光学系统、光电检测器、对光电检测器信号进行一阶导数处理的装置以及一套收集一阶导数处理装置输出信号的系统组成分析仪。纸带颜色没有变化时，光电检测器输出电压E无变化，则一阶导数dE/d为零。当样品中无硫化氢时，仪器读数自动零。4意义及应用
本方法可有效地测定气态样品中硫化氢浓度，以检验产品气体中硫化氧含量是否在实应该控制的范围内。本方法可进行硫化氢浓度的白动测景。5试剂和材料
5.1醋酸溶液：将 50 mL 冰醋酸(CH:CO0OH)加人蒸馅水中制成 1 L 的溶液(5%)。蒸馏水应符合GB/T6682规定的二级水的技术要求。中华人民共和国国家质量监督检验检疫总局2001-12-30批准TYKANiKAca
2002-08-01实施
GB/T 18605. 12001
5.2硫化氢：瓶装,纯度不低于09.5%(g)。也可采用GB/T5275渗透法获得化氢混含物。如果为了安全，也可用加热一种固体产生硫化氯的方法来代替瓶装硫化氧。注意：硫化氢是一种剧毒气体。5.3稀释气体：化学纯或经纯化的气体。混含得到与婴分析的样品气的相对密度相似的无统气体。叫用带活塞的101.配气筒将纯气体混合配制成与样品气组成类似的气体混合物.通过活性炭和氧化钠白棉吸附剂洗涤后的管线气体是符合要求的。5.4醋酸铅纸带：将适当尺寸的纸带，用5%的醋酸铅落液浸泡并在无硫化氢条件下干燥，也可以购买与仪器配套的醛酸铅纸带。
6仗和设备

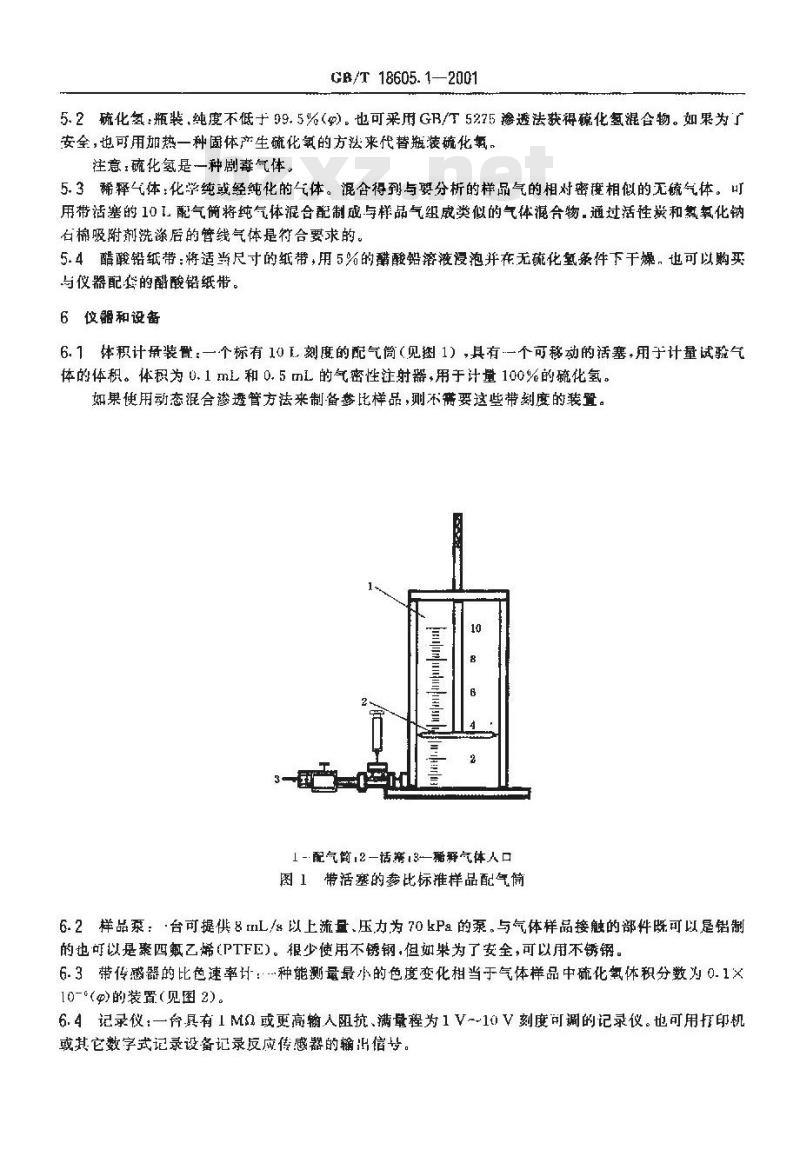

6.1体积计骨装置：一个标有10 刻度的配气简(见1)，具有一个可移动的活塞,用于计量试验气体的体积。体积为心,1 mL和0.5 mL的气密性注射器，用于计量100%的硫化氢。如果便用动态混合渗透管方法来制备参比样品，测不需要这些带刻度的装置。1-·配气简12一活寒13释气体人口图1带活塞的参比标样品配气筒
6.2样品泵：台可提供8rmL/s以上流、压力为70kPa的泵。与气体样品接触的部件既可以是铅制的也可以是聚四氟乙烯(PTFE)。很少使用不锈钢，但如果为了安全，可以用不锈钢。6.3带传感器的比色速率计！种能测量最小的色度变化相当于气体样品中硫化氧体积分数为0.1×[0-（@)的装置（见图2）。
6.4记录仪：一台具有1Ma或更高输入阻抗、满量程为1V~-10V刻度可调的记录仪。也可用扫印机或其它数字式记录设备记录反应传感器的输出信号。7取样
GB/T 18605.1—2001

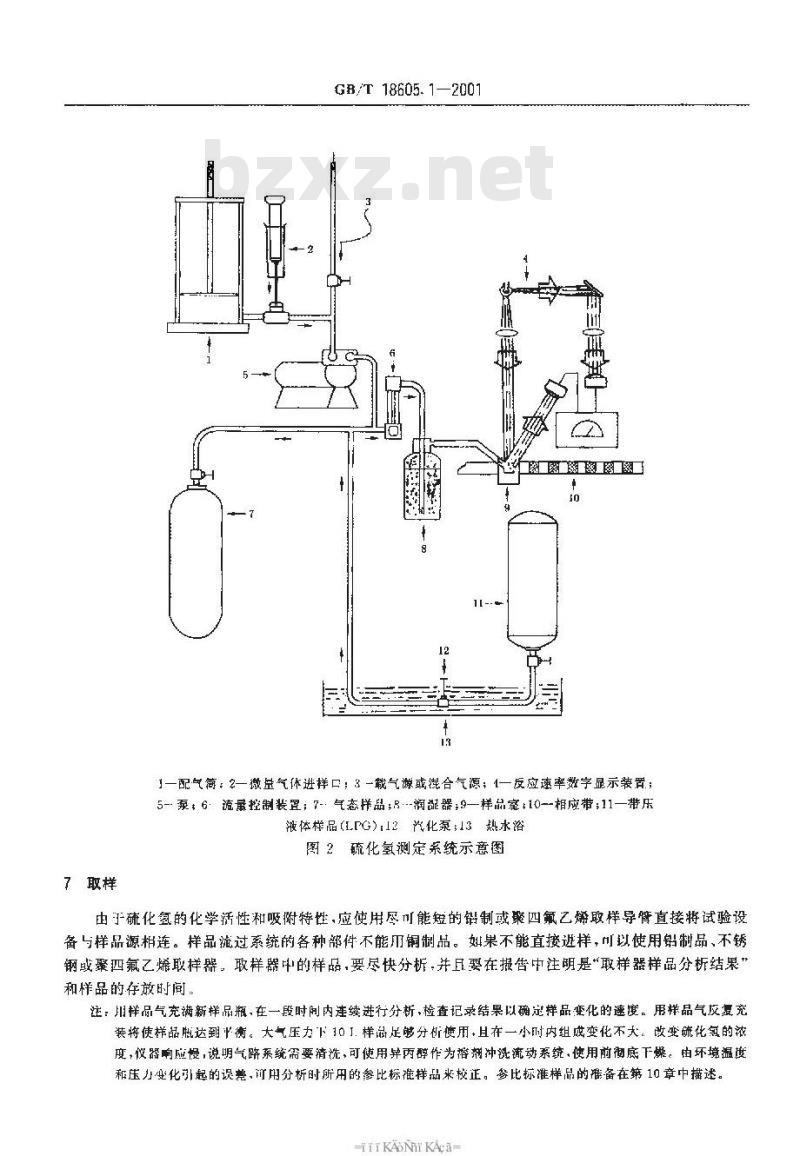

1一配气筒：2一微量气体进样口：3一载气源或混合气源；1一反应速率数字显示装置；5--泵；6:流量控制装置；7-.气态样品;R-润显器;9—样品室+10--相应带;11一带压液体样品（LPG).12汽化泵;13热水浴图2硫化氢测定系统示意图
由汀化氢的化学活性和吸谢特性,应使用尽可能短的错制或四氟乙烯取样导臂直接将试验设备与样品源相连。样品流过系统的各种部件不能用铜制品。如果不能直接进样，以使用铅制品，不锈钢或聚四氟乙烯取样器。取样器中的样品，要尽快分析，并且要在报告中注明是“取样器样品分析结果”和样品的存放时间：
注：川样品气充满新样品瓶，在一段时间内连续进行分析，检查记录结果以确定样品变化的速度。用样品气反复充装将使样品瓶达到衡。大气压力下101.样品足够分析使用，且在一小时内组成变化不大。改变硫化氢的浓度，仪器响应慢，说明气路系统需要清洗，可使用异丙醇作为裕剂冲洗流动系统·使用前彻底下燥。由坏境温和压为变化引起的误差，前用分析时所用的参比标准样品来校正。参比标准样品的谁备在第10章中描述，IKANiKAca-

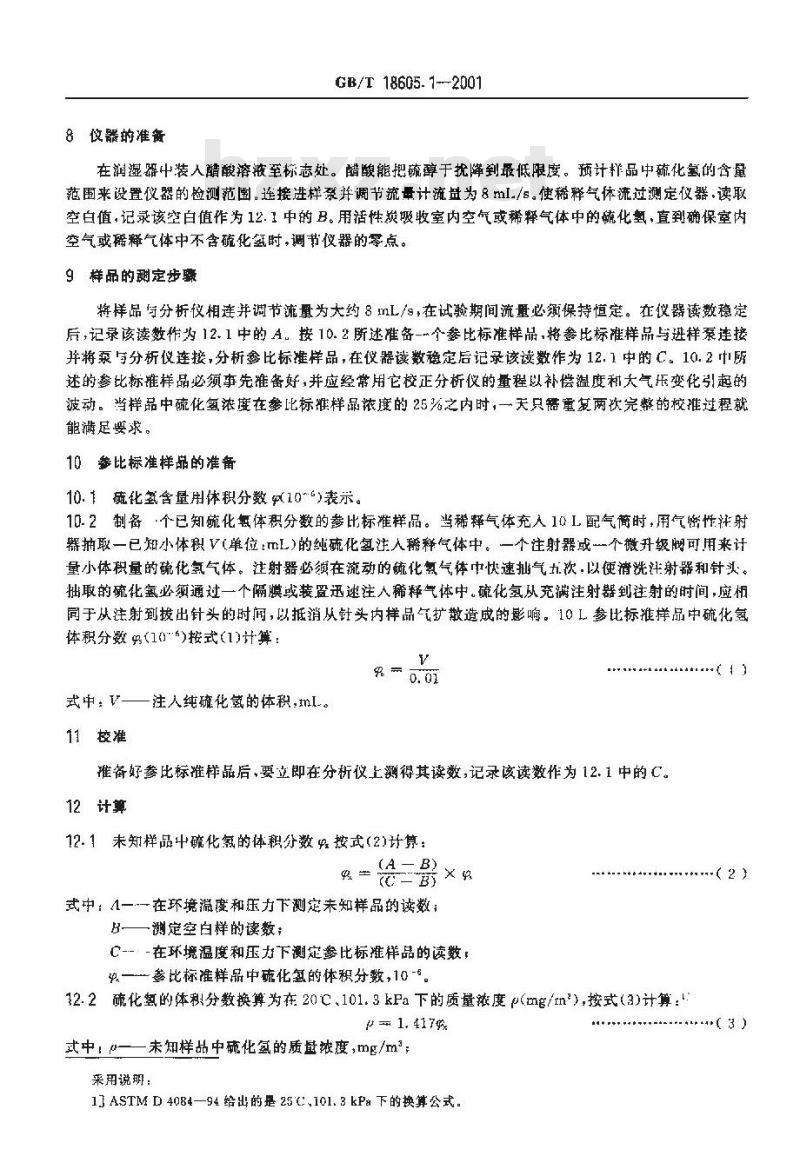

8仪器的准备
GB/T 18605. 1--2001
在润显器中装人醋酸溶液至标志处。醋能把硫醇于扰降到最低限度。预计样品中硫化氧的含量范围来设置仪器的检测范围.连接进样泵并调节流量计流盘为&mI./s。使稀释气体流过测定仪器.读取空白值，记录该空白值作为12.1中的B。用活性焱瑕收室内空气或稀释气体中的硫化氢，直到确保室内空气或释气体中不含硫化氢时，调节仪器的点。9样品的测定步骤
将样品与分析仪相连并调节流量为大约8mL/s，在试验期间流量必须保持恒定。在仪器读数稳定后，记录该读数作为12.1中的A.按10.2所述准备-~个参比标准样品，将参比标准样品与进样系连接并将录与分析仪连接,分析参比标准样品，在仪器读数稳定后记录该读数作为12.1中的C。10.2中所述的参比标推样品必须事先准备好，并应经常用它校正分析仪的量程以补偿温度和大气压变化引起的波动。当样品中硫化氢浓度在参比标准样品浓度的25%之内时，一天只裙重复两次完整的校准过程就满足要求。
10参比标准样品的准备
10.1硫化氢含量用体积分数收10~6)表示。10.2制备个已知硫化氢体积分数的参比标准样品。当稀释气体充人10L配气简时，用气密性注射器抽取一已知小体积V(单位：mL)的纯硫化氢注人释气体中。一个注射器或个微升级阀可用来计量小体积量的硫化氢气体。注射器必在流动的统化氢气体中快速拙气力次.以便清洗注谢器和针头。抽取的硫化氢必须通过一个隔膜或装置迅速注人释气体中。硫化氢从充满注射器到注射的时间，应相同于从注射到拔出针头的时间，以抵消从针头内样品气扩散造成的影响。10L参比标推样品中硫化氨体积分数9(10\)按式(1)计算：9 0. 01bzxz.net
式中：V——注人纯确化的体积,mL。11校准
备好参比标推样品后，要立即在分析仪上测得其读数,记录该读数作为12.1中的C。12计算
12.1未知样品中硫化氮的体积分数理接式(2)计算：(A-B)
式中：4一-在环境温度和压力下测定未知样品的读数；B——測定空白样的读数；
C--在环境温度和压力下测定参比标准样品的读数！我一一参比标准样品中硫化氢的体积分数，10-\。12.2硫化氢的体分数换算为在20℃101.3kPa下的质量浓度(mg/rn）,按式（3)计算：1.4179
式中一未知样品中硫化氢的质盘浓度,mg/m;采用说明：
1J ASTM D 4084—94给出的是 25C:,101. 3 kPa下的换算公式。(2)
GB/T18605.1—2001
未知样品中硫化氢的体积分数，10-“。在其它温度和压力时应作适当的校正。13精密度
用以下数据来判断试验结果的可信度13.1重复性一一同一操作者两次重复试验结果之差，应不大于图3所示数值。13.2再现性—不同实验室使用相同浓度的样品所获结果之差，应不大于图3所示数值。-01/
样品中化体积分数甲/10-5
1一再现性;2--重复性
图3重复性和再现性
