【国家标准(GB)】 热塑性塑料压力管材和管件用材料分级和命名 总体使用(设计)系数

GB/T 18475.---2001
本标准是等效采用国际标准ISO12162：1995《热塑性塑料压力管材和管件用材料总体使用(设计)系数》制定的。分级和命名
由于本标准为基础标准，不涉及标志的内容，故本标准未采用ISO12162：1995的第8章：标志。本标准是重要的基础标准，它规定了热塑性塑料压力管材和管件用材料的分级要求和总体使用（设计）系数，对于正确选用材料，保证产品质量具有重要意义。本标准由中国轻工业联合会提出。本标准由全国塑料制品标推化技术委员会归口。本标准起草单位：轻工业塑料加工应用研究所。本标准主要起草人：刘秋凝、钱汉英、焦翠云、何其志。412
GB/T18475--2001免费标准bzxz.net
ISO前言
国际标准化组织（ISO))是各国标准化团体（ISO成员团体)组成的世界性联合会。制定国际标准的T作通常由ISO的技术委员会完成·各成员团体若对某技术委员会已确立的标准项目感兴趣，均有权参加该委员会的工作。与ISO）保持联系的各国际组织（官方或非宫方的）也可参加有关工作。1S）与国际电工委员会（IEC)在电工技术标准化的所有方面保持密切合作。由技术委员会通过的国际标准草案提交各成员团体表决，须取得至少75%参加表决的成员团体的同意，才能作为国际标准正式发布。国际标准ISO12162由ISO/TC138/SC5（流体输送用塑料管材、管件和阀门技术委员会塑料管材、管件和阀门及其附件的一般特性一试验方法和基本要求分技术委员会）制定。413
1范围
中华人民共和国国家标准
热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数Thermoplastics materials for pipes andfittings for pressure applicationsClassification and designation-Overallservice(design)coefficient
GB/T 18475—2001
eqv ISO 12162: 1995
本标准规定了压力管材或管件用热塑性塑料的分级和命名，以及管材和管件设计应力的计算方法。本标准适用于压力管材或管件用材料。材料的分级、命名和设计应力的计算方法是以用GB/T18252《塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定》所得的管状试样的耐液压能力（20C，50年）为基础的。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T321--1980优先数和优先数系GB/T1844.11995塑料及树脂缩写代号第部分：基础聚合物及其特征性能(neg ISO 1043-1:1987)
GB/T18252-2000塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定3定义
本标准采用下列定义。
3.120℃、50年的长期静液压强度LTHS个用于评价材料性能的应力值，指该材料的管材在20C、50年的内水压下，置信度为50%的长期静液压强度的置信下限。它等于在20C承受水压50年的平均强度或预测平均强度，单位为MPa。3.2置信下限aLcl.
一个用于评价材料性能的应力值，指该材料的管材在20℃、50年的内水压下，置信度为97.5%的长期静液压强度的置信下限，单位为MPa。3.3最小要求强度MRS
按GB/T321-—1980的R10或R20系列向小圆整的置信下限aLcL的值。当a.cL小于10MPa时，按R10圆整，当aLciL大于等于10MPa时按R20圆整。MRS是单位为MPa的环应力值。3.4总体使用（设计)系数C
一个大于1的数值，它的取值考虑了使用条件和管道系统组件的性能，而不考虑置信下限已包含的因素。
中华人民共和国国家质量监督检验检疫总局2001-10-24批准114
2002-05-01实施

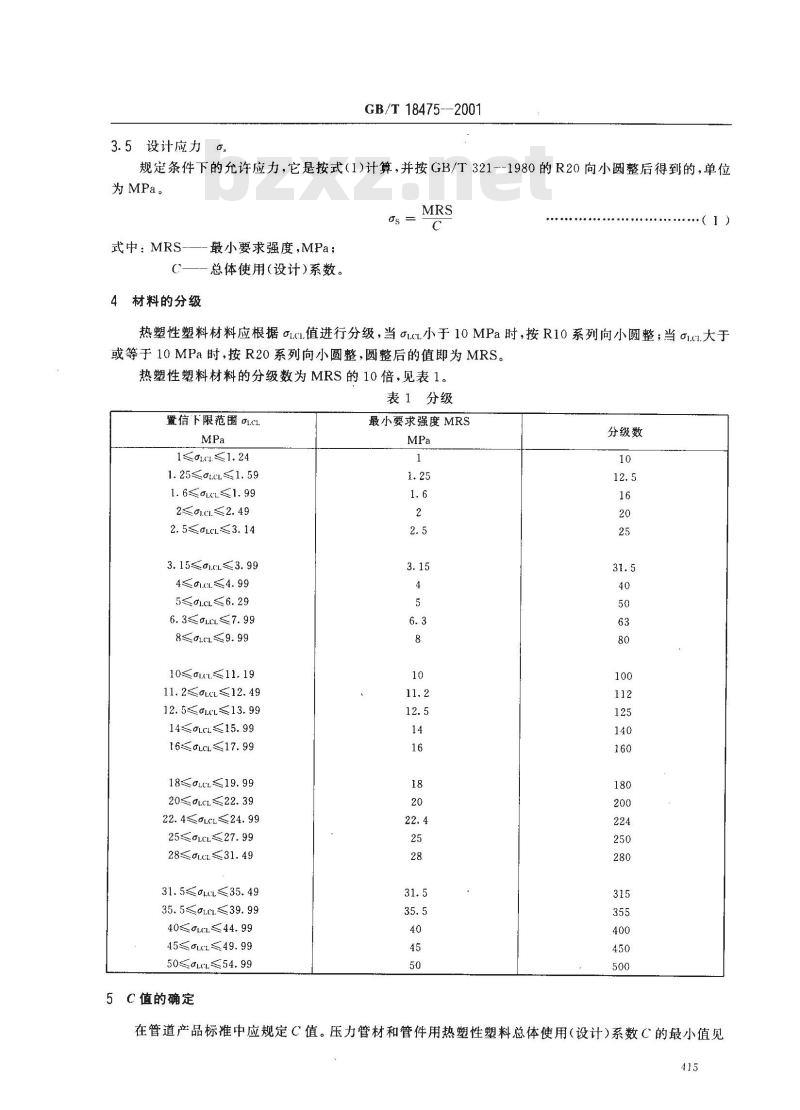

3.5设计应力6
GB/T18475--2001
规定条件下的允许应力，它是按式（1)计算，并按GB/T321--1980的R20向小圆整后得到的，单位为MPa。
式中：MRS-最小要求强度，MPa；C—一总体使用（设计）系数。
4材料的分级
（1）
热塑性塑料材料应根据a.c1值进行分级，当at.cL小于10MPa时，按R10系列向小圆整；当ai.c大于或等于10MPa时，按R20系列向小圆整，圆整后的值即为MRS。热塑性塑料材料的分级数为MRS的10倍，见表1。表1分级
置信下限范围aLCL
1. 25≤a.c≤1. 59
1. 6≤0c≤1. 99
2≤0≤2.49
2.5≤QLCL≤3. 14
3. 15≤icL≤3. 99
4≤ai≤4.99
5≤01.cL≤6. 29
6. 3≤0LcL≤7. 99
10≤≤11.19
11. 2≤oLcL≤12. 49
12. 5≤o≤13. 99
14≤Lcl≤15.99
16aLc17. 99
18oC≤19.99
20o.c.22.39
22. 4≤oLcL≤24. 99
25≤Lcl≤27.99
28≤gtc≤31.49
31.5LL≤35.49
35.5≤a.c39.99
40≤0LCL≤44.99
45≤o≤49.99
50≤LCL≤54.99
5C值的确定
最小要求强度MRS
分级数

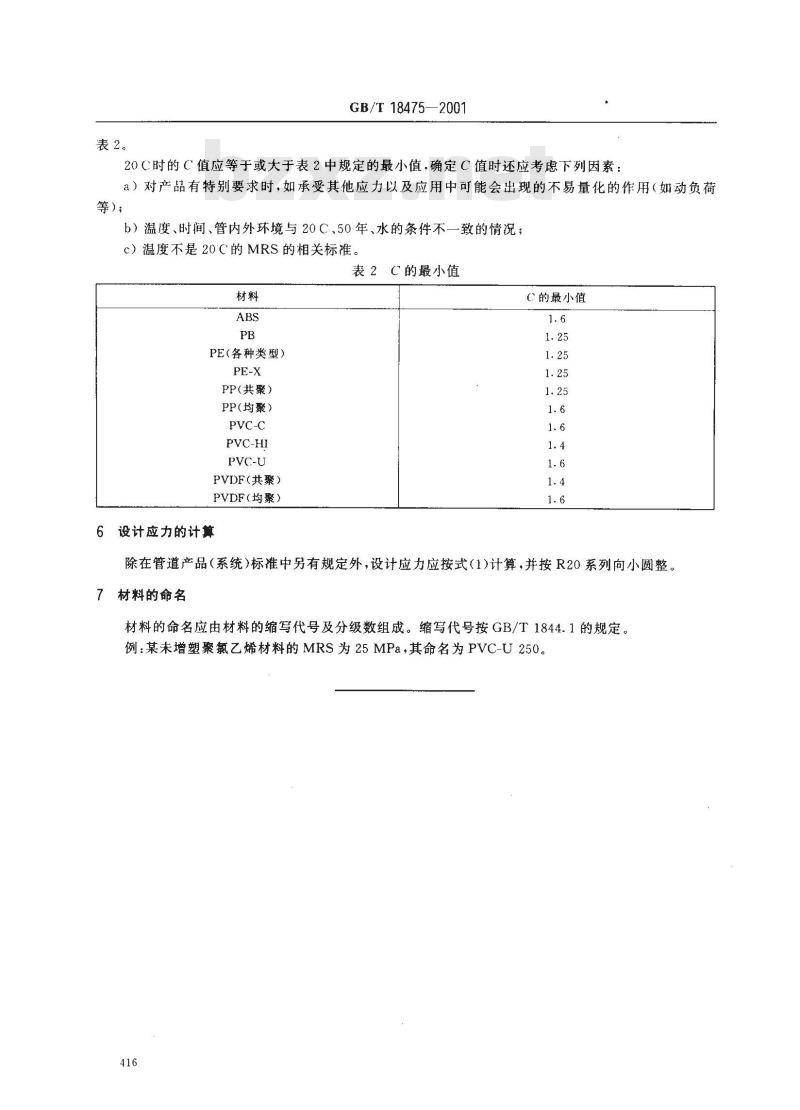

在管道产品标准中应规定C值。压力管材和管件用热塑性塑料总体使用（设计)系数C的最小值见415
表2。
GB/T 18475—2001
20C时的C值应等于或大于表2中规定的最小值，确定C值时还应考虑下列因素：a）对产品有特别要求时，如承受其他应力以及应用中可能会出现的不易量化的作用（如动负荷等）；
b）温度、时间、管内外环境与20C、50年、水的条件不一致的情况；c）温度不是20C的MRS的相关标准。表2C的最小值
PE(各种类型）
PP(共聚）
PP(均聚）
PVC-HI
PVDF（共聚）
PVDF（均聚）
6设计应力的计算
（的最小值
除在管道产品（系统)标准中另有规定外，设计应力应按式（1)计算，并按R20系列向小圆整。7材料的命名
材料的命名应由材料的缩写代号及分级数组成。缩写代号按GB/T1844.1的规定。例：某未增塑聚氯乙烯材料的MRS为25MPa，其命名为PVC-U250。416
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
