- GB/T 18368-2001 卧姿人体全身振动舒适性的评价

【国家标准(GB)】 卧姿人体全身振动舒适性的评价
本网站 发布时间:
2024-07-18 19:19:00
- GB/T18368-2001
- 现行
标准号:
GB/T 18368-2001
标准名称:
卧姿人体全身振动舒适性的评价
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2001-05-01 -
实施日期:
2002-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
419.26 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了卧姿人体通过主要支撑面承受全身x轴振动的舒适性评价方法和振动界限。本标准适用于评价在各种运输工具或机械产品的卧姿人体承受全身振动的过程中各种振动环境对卧姿人员舒适性的影响,可作为设计各种运输工具、机械装置和其他设施并评价其性能或采取振动控制措施的依据。俯卧姿x轴和侧卧姿y轴振动也可参照使用。本标准适用于频率范围为0.5~80Hz的周期性振动和随机振动。本标准适用于波峰因数不大于9的振动。 GB/T 18368-2001 卧姿人体全身振动舒适性的评价 GB/T18368-2001

部分标准内容:

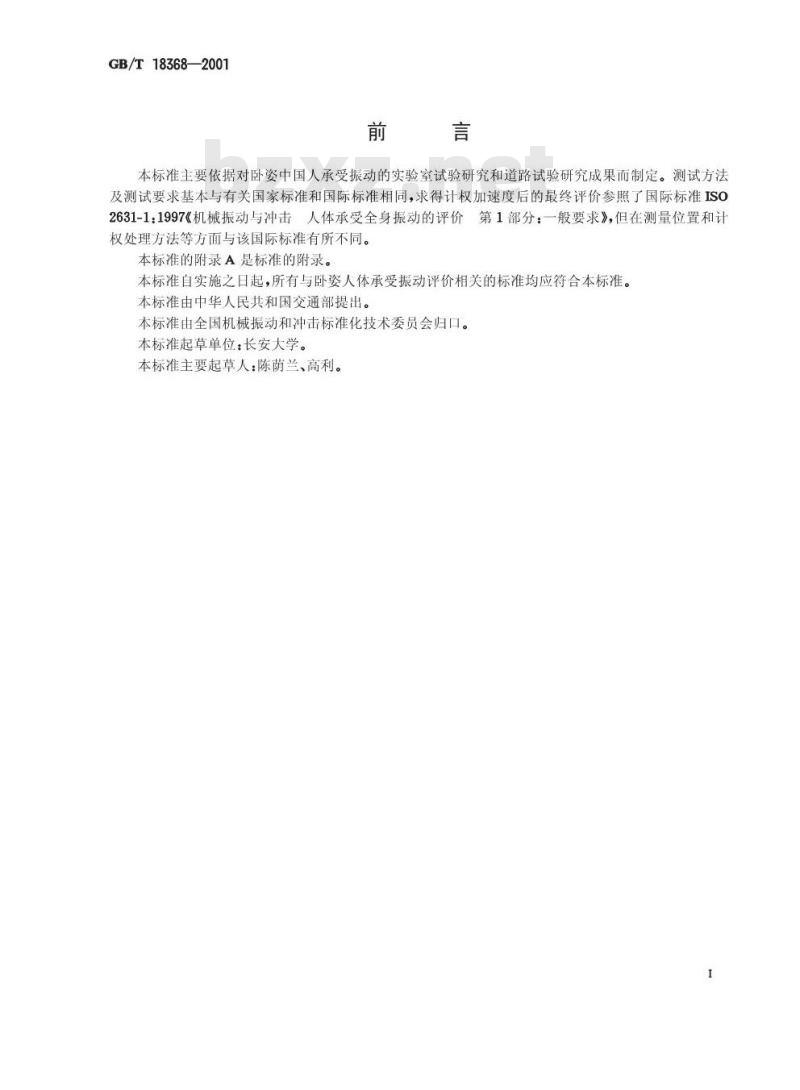

GB/T18368—2001
本标准主要依据对卧姿中国人承受振动的实验室试验研究和道路试验研究成果而制定。测试方法及测试要求基本与有关国家标准和国际标准相同,求得计权加速度后的最终评价参照了国际标准ISO2631-1:1997《机械振动与冲击人体承受全身振动的评价第1部分:一般要求》,但在测量位置和计权处理方法等方面与该国际标准有所不同。本标准的附录A是标准的附录。
本标准自实施之日起,所有与卧姿人体承受振动评价相关的标准均应符合本标准。本标准由中华人民共和国交通部提出。本标准由全国机械振动和冲击标准化技术委员会归口。本标准起草单位:长安大学。
本标准主要起草人:陈荫兰、高利。I

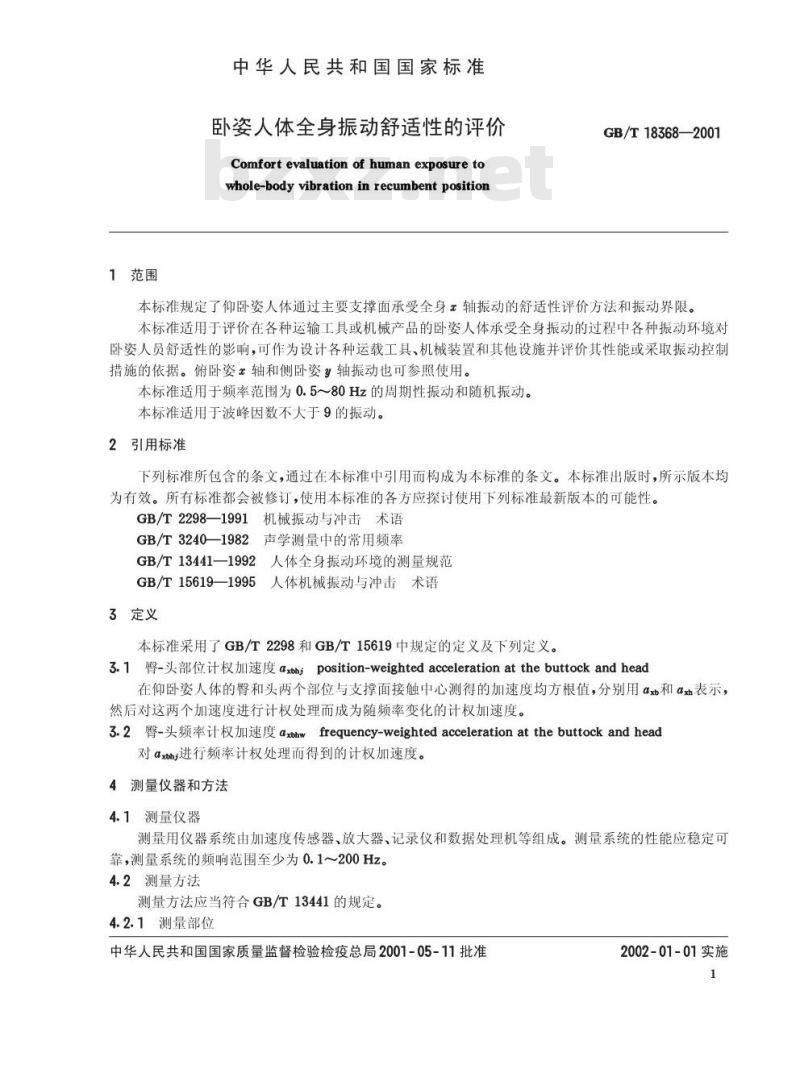

1范围
中华人民共和国国家标准
卧姿人体全身振动舒适性的评价Comfort evaluation of human exposure towhole-body vibration in recumbent positionGB/T18368—2001
本标准规定了仰卧姿人体通过主要支撑面承受全身轴振动的舒适性评价方法和振动界限。本标准适用于评价在各种运输工具或机械产品的卧姿人体承受全身振动的过程中各种振动环境对卧姿人员舒适性的影响,可作为设计各种运载工具、机械装置和其他设施并评价其性能或采取振动控制措施的依据。俯卧姿轴和侧卧姿轴振动也可参照使用。本标准适用于频率范围为0.5~80Hz的周期性振动和随机振动。本标准适用于波峰因数不大于9的振动。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2298—1991机械振动与冲击术语GB/T3240—1982声学测量中的常用频率GB/T13441—1992
2人体全身振动环境的测量规范
GB/T15619—1995人体机械振动与冲击术语3定义
本标准采用了GB/T2298和GB/T15619中规定的定义及下列定义。3.1臀-头部位计权加速度axbhiposition-weightedaccelerationatthebuttock andhead在仰卧姿人体的臀和头两个部位与支撑面接触中心测得的加速度均方根值,分别用和a效表示,然后对这两个加速度进行计权处理而成为随频率变化的计权加速度。3.2臀-头频率计权加速度axbhwfrequency-weightedaccelerationatthebuttockandhead对axbhj进行频率计权处理而得到的计权加速度。4测量仪器和方法
4.1测量仪器
测量用仪器系统由加速度传感器、放大器、记录仪和数据处理机等组成。测量系统的性能应稳定可靠,测量系统的频响范围至少为0.1~200Hz。4.2测量方法
测量方法应当符合GB/T13441的规定。4.2.1测量部位
中华人民共和国国家质量监督检验检疫总局2001-05-11批准2002-01-01实施
GB/T18368—2001免费标准下载网bzxz

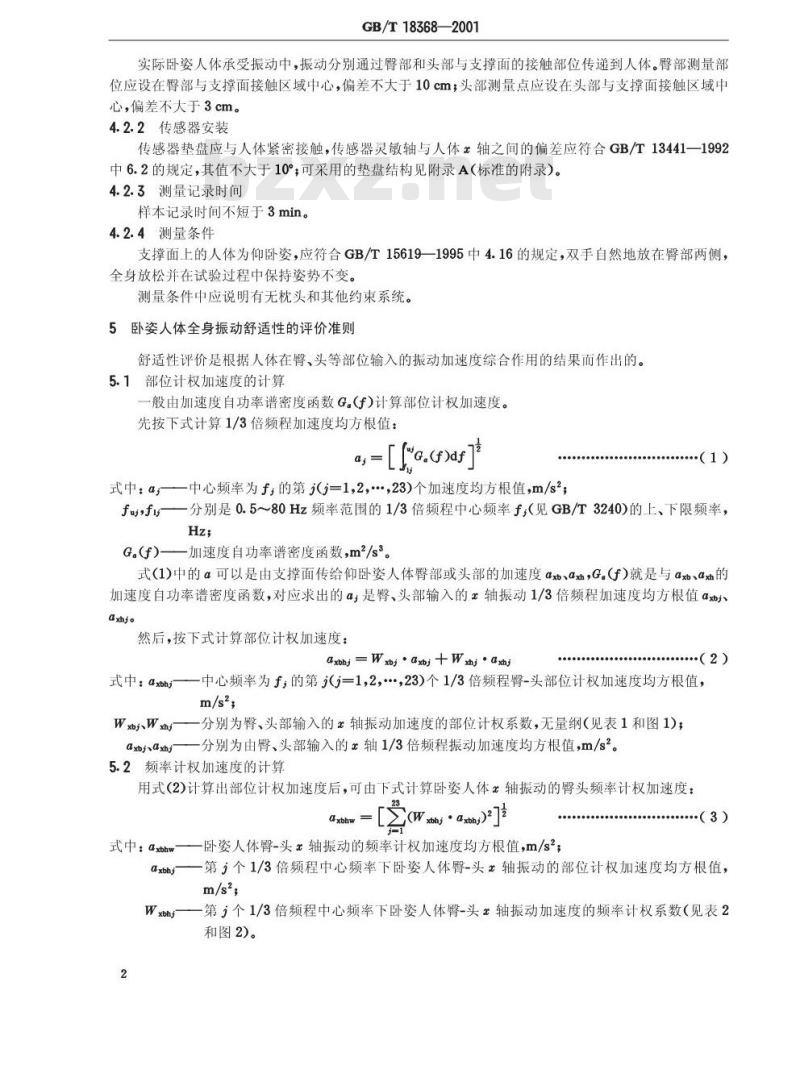

实际卧姿人体承受振动中,振动分别通过臀部和头部与支撑面的接触部位传递到人体。臀部测量部位应设在臀部与支撑面接触区域中心,偏差不大于10cm:头部测量点应设在头部与支撑面接触区域中心,偏差不大于3cm。
4.2.2传感器安装
传感器垫盘应与人体紧密接触,传感器灵敏轴与人体轴之间的偏差应符合GB/T13441一1992中6.2的规定,其值不大于10°;可采用的垫盘结构见附录A(标准的附录)。4.2.3测量记录时间
样本记录时间不短于3min。
4.2.4测量条件
支撑面上的人体为仰卧姿,应符合GB/T15619一1995中4.16的规定,双手自然地放在臀部两侧,全身放松并在试验过程中保持姿势不变。测量条件中应说明有无枕头和其他约束系统。5卧姿人体全身振动舒适性的评价准则舒适性评价是根据人体在臀、头等部位输入的振动加速度综合作用的结果而作出的。5.1部位计权加速度的计算
一般由加速度自功率谱密度函数G。(f)计算部位计权加速度。先按下式计算1/3倍频程加速度均方根值:a,=
式中:a;——中心频率为f;的第(j=1,2,,23)个加速度均方根值,m/s2;(1)
fujfi——分别是0.5~80Hz频率范围的1/3倍频程中心频率f(见GB/T3240)的上、下限频率,Hz;
G。(f)加速度自功率谱密度函数,m2/s3。式(1)中的α可以是由支撑面传给仰卧姿人体臀部或头部的加速度ab、4x,G。(f)就是与axb、a的加速度自功率谱密度函数,对应求出的a,是臀、头部输入的z轴振动1/3倍频程加速度均方根值axbjaxhjo
然后,按下式计算部位计权加速度:axbhy =Wxbi ·axbj +Wxhj axhj...(2)
式中:axbh——中心频率为f,的第(j-1,2,,23)个1/3倍频程臀-头部位计权加速度均方根值,m/s?
Wxb、Wj——分别为臀、头部输入的轴振动加速度的部位计权系数,无量纲(见表1和图1);axbjvaxhj
分别为由臀、头部输入的a轴1/3倍频程振动加速度均方根值,m/s2。5.2频率计权加速度的计算
用式(2)计算出部位计权加速度后,可由下式计算卧姿人体轴振动的臀头频率计权加速度:axbhw
式中:axbhw—
a xbhj
axbb,)272
-卧姿人体臀-头轴振动的频率计权加速度均方根值,m/s;(3)
第j个1/3倍频程中心频率下卧姿人体臀-头轴振动的部位计权加速度均方根值,m/s2;
第3个1/3倍频程中心频率下卧姿人体臀-头3轴振动加速度的频率计权系数(见表2和图2)。
1/3倍频程中心频率
GB/T18368—2001

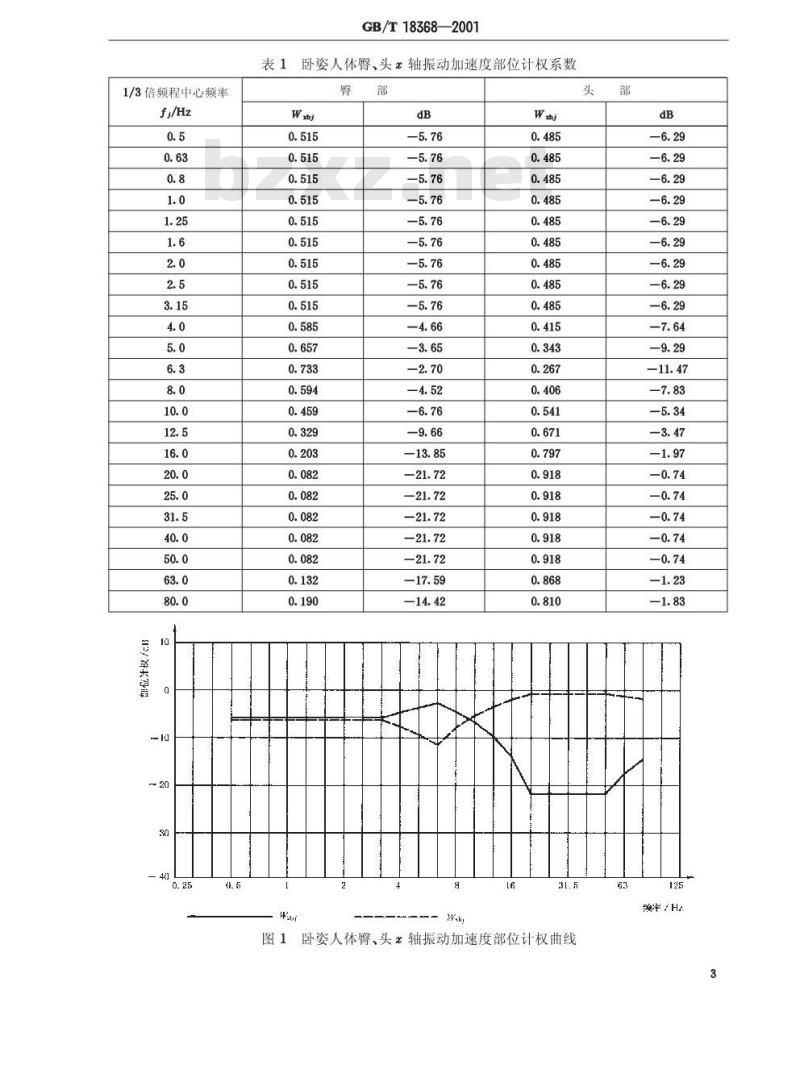

表1卧姿人体臀、头轴振动加速度部位计权系数臀
——5.76
图1卧姿人体臀、头3轴振动加速度部位计权曲线头部
熟率/Hz
GB/T18368—2001

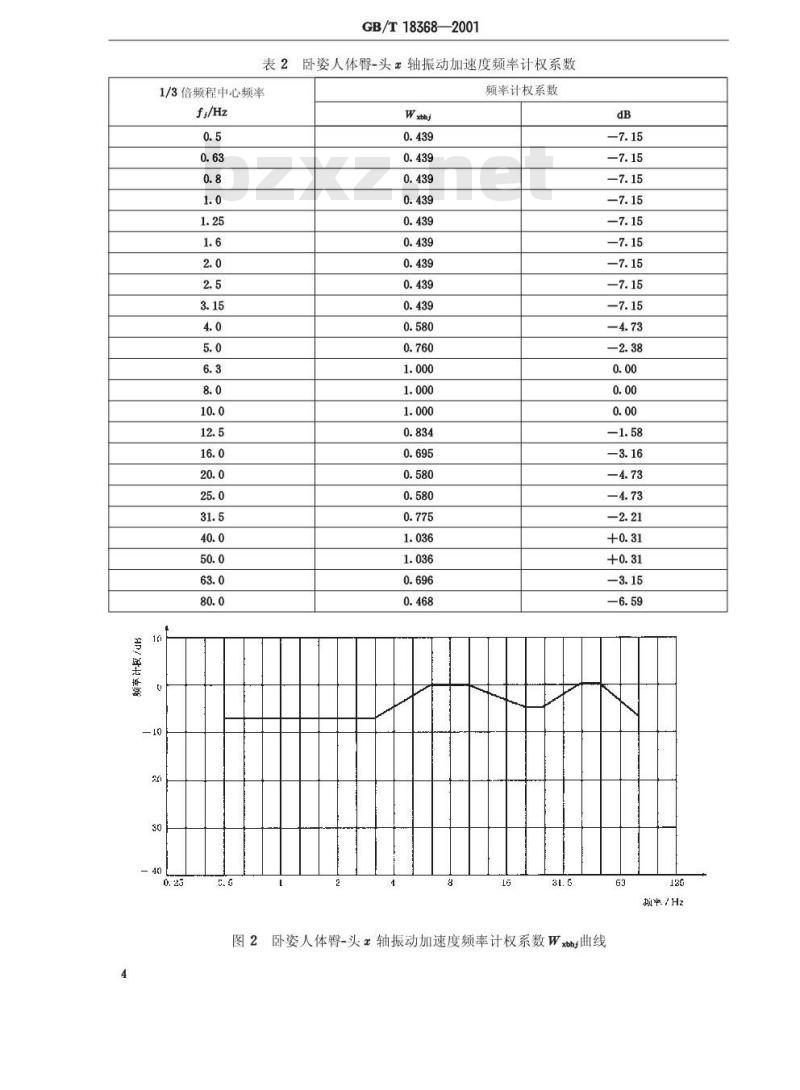

表2卧姿人体臀-头a轴振动加速度频率计权系数1/3倍频程中心频率
Wwobej
频率计权系数
图2卧姿人体臀-头a轴振动加速度频率计权系数Wxb;曲线dB
舒适性的评定
5.3.1舒适性的评定
GB/T18368—2001
卧姿人体全身振动舒适性的评价按照表3的规定进行评定。3卧姿人体全身振动舒适性的评价等级表3
舒适性等级
级:感觉不到不舒适
二级:略感不舒适
三级:比较不舒适
四级:不舒适
五级:很不舒适
六级:极不舒适
舒适性的评定对象
axbhw≤0. 315m/s2
0.315m/s20.500m/s20.800m/s1.250m/s22. 000m/s2本标准舒适性的评定适用于正常健康人,即可以从事正常生活起居、旅行,能承受正常工作负荷的人。
GB/T18368—2001
附录A
(标准的附录)
系统安装传感器用的垫盘结构
固定传感器的垫盘结构见图A1。加速度计室
#200=30
橡股或塑料等蝉性材料
888888804888
安装传席器开增加
测性用的薄企两盘
图A1固定传感器的垫盘结构图
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
本标准主要依据对卧姿中国人承受振动的实验室试验研究和道路试验研究成果而制定。测试方法及测试要求基本与有关国家标准和国际标准相同,求得计权加速度后的最终评价参照了国际标准ISO2631-1:1997《机械振动与冲击人体承受全身振动的评价第1部分:一般要求》,但在测量位置和计权处理方法等方面与该国际标准有所不同。本标准的附录A是标准的附录。
本标准自实施之日起,所有与卧姿人体承受振动评价相关的标准均应符合本标准。本标准由中华人民共和国交通部提出。本标准由全国机械振动和冲击标准化技术委员会归口。本标准起草单位:长安大学。
本标准主要起草人:陈荫兰、高利。I
1范围
中华人民共和国国家标准
卧姿人体全身振动舒适性的评价Comfort evaluation of human exposure towhole-body vibration in recumbent positionGB/T18368—2001
本标准规定了仰卧姿人体通过主要支撑面承受全身轴振动的舒适性评价方法和振动界限。本标准适用于评价在各种运输工具或机械产品的卧姿人体承受全身振动的过程中各种振动环境对卧姿人员舒适性的影响,可作为设计各种运载工具、机械装置和其他设施并评价其性能或采取振动控制措施的依据。俯卧姿轴和侧卧姿轴振动也可参照使用。本标准适用于频率范围为0.5~80Hz的周期性振动和随机振动。本标准适用于波峰因数不大于9的振动。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2298—1991机械振动与冲击术语GB/T3240—1982声学测量中的常用频率GB/T13441—1992
2人体全身振动环境的测量规范
GB/T15619—1995人体机械振动与冲击术语3定义
本标准采用了GB/T2298和GB/T15619中规定的定义及下列定义。3.1臀-头部位计权加速度axbhiposition-weightedaccelerationatthebuttock andhead在仰卧姿人体的臀和头两个部位与支撑面接触中心测得的加速度均方根值,分别用和a效表示,然后对这两个加速度进行计权处理而成为随频率变化的计权加速度。3.2臀-头频率计权加速度axbhwfrequency-weightedaccelerationatthebuttockandhead对axbhj进行频率计权处理而得到的计权加速度。4测量仪器和方法
4.1测量仪器
测量用仪器系统由加速度传感器、放大器、记录仪和数据处理机等组成。测量系统的性能应稳定可靠,测量系统的频响范围至少为0.1~200Hz。4.2测量方法
测量方法应当符合GB/T13441的规定。4.2.1测量部位
中华人民共和国国家质量监督检验检疫总局2001-05-11批准2002-01-01实施
GB/T18368—2001免费标准下载网bzxz
实际卧姿人体承受振动中,振动分别通过臀部和头部与支撑面的接触部位传递到人体。臀部测量部位应设在臀部与支撑面接触区域中心,偏差不大于10cm:头部测量点应设在头部与支撑面接触区域中心,偏差不大于3cm。
4.2.2传感器安装
传感器垫盘应与人体紧密接触,传感器灵敏轴与人体轴之间的偏差应符合GB/T13441一1992中6.2的规定,其值不大于10°;可采用的垫盘结构见附录A(标准的附录)。4.2.3测量记录时间
样本记录时间不短于3min。
4.2.4测量条件
支撑面上的人体为仰卧姿,应符合GB/T15619一1995中4.16的规定,双手自然地放在臀部两侧,全身放松并在试验过程中保持姿势不变。测量条件中应说明有无枕头和其他约束系统。5卧姿人体全身振动舒适性的评价准则舒适性评价是根据人体在臀、头等部位输入的振动加速度综合作用的结果而作出的。5.1部位计权加速度的计算
一般由加速度自功率谱密度函数G。(f)计算部位计权加速度。先按下式计算1/3倍频程加速度均方根值:a,=
式中:a;——中心频率为f;的第(j=1,2,,23)个加速度均方根值,m/s2;(1)
fujfi——分别是0.5~80Hz频率范围的1/3倍频程中心频率f(见GB/T3240)的上、下限频率,Hz;
G。(f)加速度自功率谱密度函数,m2/s3。式(1)中的α可以是由支撑面传给仰卧姿人体臀部或头部的加速度ab、4x,G。(f)就是与axb、a的加速度自功率谱密度函数,对应求出的a,是臀、头部输入的z轴振动1/3倍频程加速度均方根值axbjaxhjo
然后,按下式计算部位计权加速度:axbhy =Wxbi ·axbj +Wxhj axhj...(2)
式中:axbh——中心频率为f,的第(j-1,2,,23)个1/3倍频程臀-头部位计权加速度均方根值,m/s?
Wxb、Wj——分别为臀、头部输入的轴振动加速度的部位计权系数,无量纲(见表1和图1);axbjvaxhj
分别为由臀、头部输入的a轴1/3倍频程振动加速度均方根值,m/s2。5.2频率计权加速度的计算
用式(2)计算出部位计权加速度后,可由下式计算卧姿人体轴振动的臀头频率计权加速度:axbhw
式中:axbhw—
a xbhj
axbb,)272
-卧姿人体臀-头轴振动的频率计权加速度均方根值,m/s;(3)
第j个1/3倍频程中心频率下卧姿人体臀-头轴振动的部位计权加速度均方根值,m/s2;
第3个1/3倍频程中心频率下卧姿人体臀-头3轴振动加速度的频率计权系数(见表2和图2)。
1/3倍频程中心频率
GB/T18368—2001
表1卧姿人体臀、头轴振动加速度部位计权系数臀
——5.76
图1卧姿人体臀、头3轴振动加速度部位计权曲线头部
熟率/Hz
GB/T18368—2001
表2卧姿人体臀-头a轴振动加速度频率计权系数1/3倍频程中心频率
Wwobej
频率计权系数
图2卧姿人体臀-头a轴振动加速度频率计权系数Wxb;曲线dB
舒适性的评定
5.3.1舒适性的评定
GB/T18368—2001
卧姿人体全身振动舒适性的评价按照表3的规定进行评定。3卧姿人体全身振动舒适性的评价等级表3
舒适性等级
级:感觉不到不舒适
二级:略感不舒适
三级:比较不舒适
四级:不舒适
五级:很不舒适
六级:极不舒适
舒适性的评定对象
axbhw≤0. 315m/s2
0.315m/s2
GB/T18368—2001
附录A
(标准的附录)
系统安装传感器用的垫盘结构
固定传感器的垫盘结构见图A1。加速度计室
#200=30
橡股或塑料等蝉性材料
888888804888
安装传席器开增加
测性用的薄企两盘
图A1固定传感器的垫盘结构图
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
