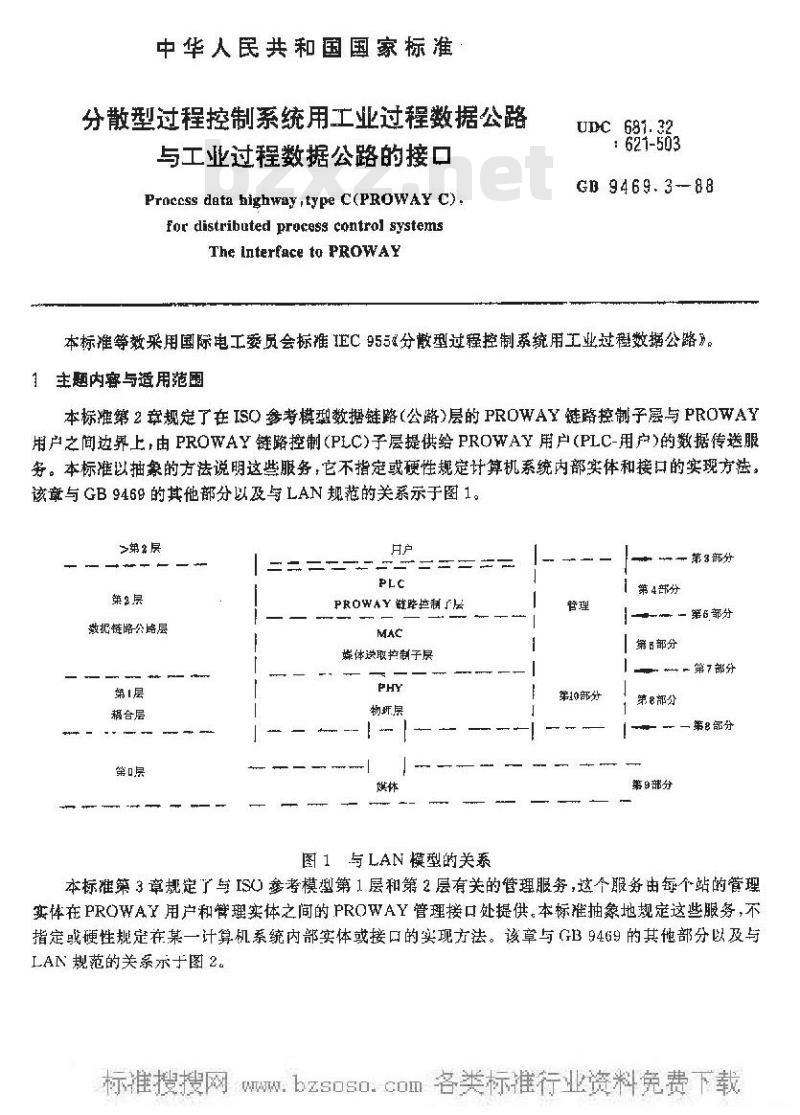

中华人民共和国国家标准
分散型过程控制系统用工业过程数据公路与工业过程数据公路的接口
Proccss data highway,type C(PROWAY C).for distributed process control systemsThe lnterface to PROWAY
UDC681.32
:621-503
GB 9469.3--88
本标准等效采用国际电工委员会标准IEC955分散型过程控制系统用工业过程数据公路》。1主题内容与适用范围
本标准第2牵规定了在ISO参考模型数据链路（公路）层的PROWAY链路控制子愿与PROWAY用户之间边界上，由PROWAY链路控制（PLC）子层提供给PROWAY用户（PLC-用户）的数据传送服务。本标准以抽象的方法说明这些服务，它不指定或硬性规定计算机系统内部实体和接口的实现方法。该章与GB 9469的其他部分以及与LAN规范的关系示于图1。>第层
第2层
数据链路公路层
第1层
稠合层
PROWAY链路拉制广层
媒体取护制子层
图 1 与 LAN 模型的关系
第10部分
第4部分
策3部分
一第6部分
第B部分
一第7部分
第8部分
第8部分
第9部分
本标准第3章规定了与ISO参考模型第1层和第2层有关的管理服务，这个服务由每个站的管理实件在PROWAY用户和管理实体之间的PROWAY管理接口处提供，本标准抽象地规定这些服务，不指定或硬性规定在某一计算机系统内部实体或接口的实现方法。该章与GB9469的其他部分以及与LAN规范的关系不士图2.
>第2层
第2层
激据性路公略层
属合会
第0层
GB 9469.3—88
PROWAY链略控制子层
赚悼送败控剧子层

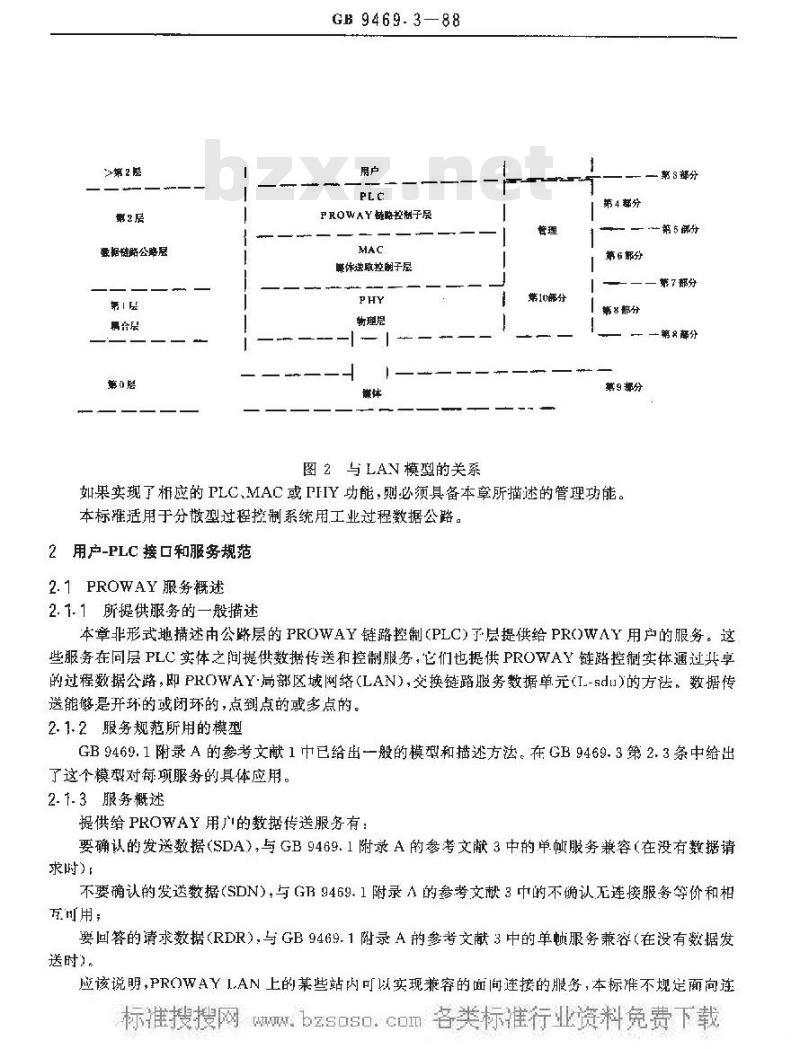

图2与LAN模的关系
第10部分
第4都分
第6解分
第8静分
第 9 排分
如果实现了相应的PLC、MAC或PIIY功能，则必须具备本章所描述的管理功能。本标准适用于分散型过程控制系统用工业过程数据公路。2用户-PLC 接口和服务规范
2.1PROWAY服务概述
2.1.1所提供服务的一般描述
第8部分
广第5解分
第了部分
第多部分
本章非形式地描述由公路层的PROWAY链路控制(PLC)予层提供给PRO)WAY用产的服务。这些服务在同层PLC实体之问提供数据传送和控制服务，它们也提供PROWAY链路控制实体通过共享的过程数据公路，即PROWAY·局部区域网络（LAN)，交换链路服务数据单元(I-sdu）的方法，数据传送能够是开环的或闭环的，点到点的或多点的，2.1.2服务规范所用的模型
GB 9469. 1 附录 A 的参考文献1 中已给出般的模型和描述方法。在 GB 9469. 3第 2. 3条中给出了这个模型对每项服等的具体应用。2.1.3服务概述
提供给PROWAY用广的数据传送服务有：要确认的发送数据(SDA),与GB9469.1附录A的参考文献3中的单顿服务兼容（在没有数据请求时)：
不要确认的发送数据（SDN），与GB9469.1附录A的参考文献3中的不确认无连接服务等价和相万可用；
要回答的请求数据（RDR），与GB9469.1附录A的参考文献3中的单顿服务兼容（在没有数据发送时）。
应该说明，PROWAYI,AN上的某些站内可以实现兼容的面间连接的服务，本标准不规定面向连
GB 9469. 388
本地用户接收一个表示收到数据的证实。在远程站，这个L-sdu（如果是正确地接收)传送给PR门WAY的远程用户。如果这样的一个L-sdu出现在远程用户，则说明接收正确并与本地站的L-sdu相同。如果在传输中产生差错，则本地PROWAY站将打算重发数据。2.1.3.2不要确认的发送数据（SDN）这个眼务使PROWAY本地用户把它提供的数据（L~sdu）发送给一个或一组远程站或所有远程站。本地用接收传输完成的证实，但并不表示数据已被接收。在远程站：这个L-sdu（假如接收正确的话）被传送给FROWAY的选程用户。如果这样的L-Bdu送给「远程用户，则说明传输是正确的，并且与本地站的1sdu完全相同。因而，这样的递交是不要确认的。2.1.3.3要同馨的请求数据（RD）RDR服务使PROWAY的本地用户可以请求由单个远程站用户颜先提供的数据（链路服务数据单元,L-sdu）。本地用广接收被请求的数据或者是数据不可用的指示。假如数据提供给本地用户，则说明正确并-与早先出现在证程站的Lsdu相同。在传输有差错的情况下，本地PROWAY站将另外再请求数据，
2.1-4交瓦作用概述
这些服务要使用：组原语来完成。需要请求服务的本地用户使用请求原语。当服务完成时，返回给本地用户一个证实原语。每当有来经请求的事件需注明时，指示原语被传送给远程用户，上述每个服务所的原语是；
要确认的发送数据（SDA
L-DATA-ACK.request
.indication
.confirm
不要确认的发送数据（SDN）
L.DATA.reques.
.indicaLion
.canfirm
要回答的请求数据（RDR）
L-REPLY .request
.indication
.tonfirm
L-REPLY-UPDATE.request
.confirm
PRDWAY本地用户对于由这个站支持的本地PLC实体的每次启用，仅能具有一个未解决的请求：（即等待证实）。对于每个优先级及支持的SSAP一个站必须提供本地PLC实体的·-次启用（见GB9469.4 第3. [.1条)。
2.1.5数据公操作概述
本标推的附录A将给出数锯链路层(PLC和MAC子层)组合操作的概述2.2必须典备的特性

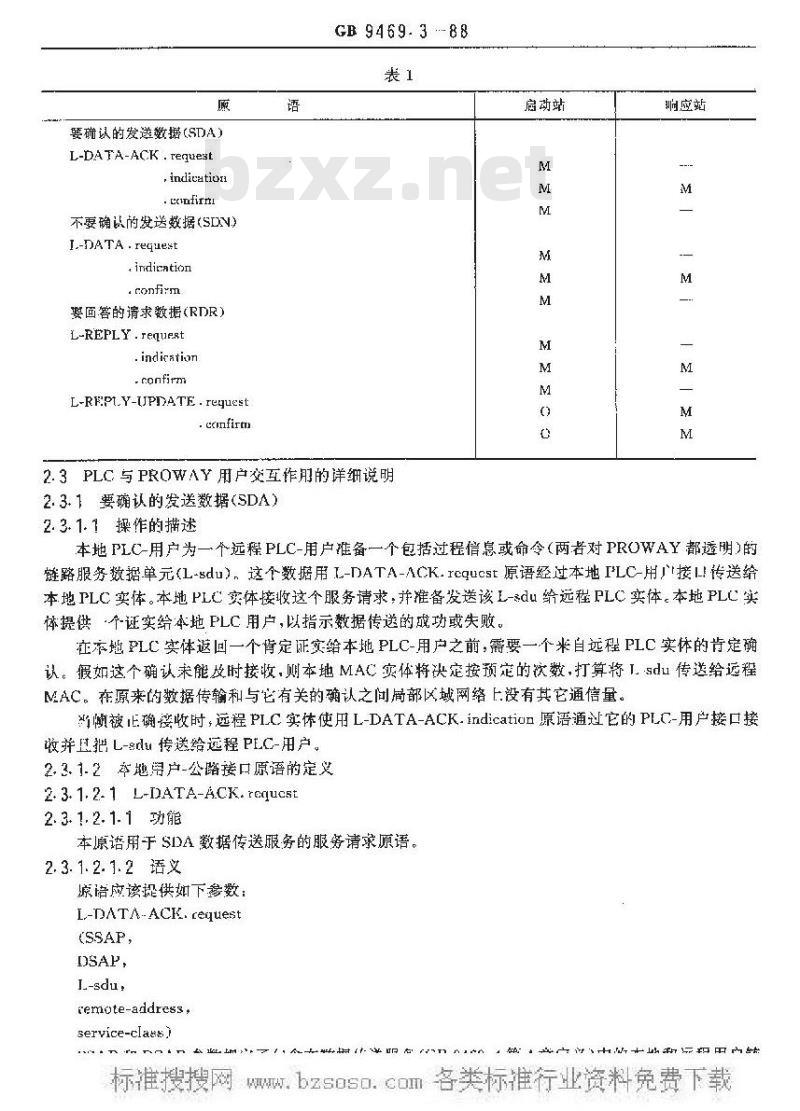

启用站和响应站必须具备的原语在表1中刻为M。选用的原语则为O，不用的原语列为”。W.bzsoso：com客类标准行业资料免费下载厂
娶确认的发逆数据(SDA)
L-DATA-ACK . request
,indieatin
. Eenfirn
不要确认的发送效据(SLNV)
I-DATA.request
,indirntion
aconfirm
要回答的请求数据(RDR）
L-REPLY.request
.indicrtian
ronfirm
L-RFPIY-UPDATE . IEUESt
.ccnfirtt
GB 9469-3-88
2.3PLC. 与PROWAY用户交互作用的详细说明2.3.7要确认的发送数据（SDA)
2.3.1.1操作的描述
肩动站
躺应站
本地PLC-用户为一个远释PLC-用户准备一个包括过程信息或命令（两者对PROWAY都透明）的链路服务数据单元L-sdu），这个数据用L-DATA-ACK.rcqucst原语经过本地ILC-用广接LI传送给本地PLC实体。本地PLC实体接收这个服务请求，并准备发送该L-sdu给远程PLC实体。本地PLC实体提供个证实给本地FLC用户，以指示数据传送的或功或失败。在本地PLC实体这回一个背定证实给本地PLC-用户之前，需要一个米自远程PLC实体的肯定确认。假如这个确认未能放时接收，则本地MAC实体将决定按预定的次数，打算将I.sdu传送给运程MAC。在原来的数据传输和与它有关的确认之间屑部区域网络上没有其它通信量。为懒被正确接收时，远程PLC实体使用L-DATA-ACK.indicatiun原语通过它的PLC-用户接口接收并压把L-8du传送给远程PLC-用户。2.3.1-2本地用户-公路接口原语的定义2. 3. 1. 2- 1 L-DATA-ACK. requcst2. 3. 1. 2. 1. 1功能
本原语用于SIDA数据传送服务的服务请求原语。2. 3. 1. 2. 1.2 语义
康语应该捉供如下参数：
L-DATA-ACK.request
(SSAP,
L-sdu,
rermote-address,
service-claes)
须是一个单地址。
GB 9469. 388
L-sdu(链路服务数据单元)参数指定由PL.C实体传送的链路服务数据单元，service-class（服务级别>参数规定MAC送取级别以及数据传送所需的MAC优先级（GB9469.6第 5章定义）。推荐给 PROWAY系统的送取级别见表 2。表2
MAC优先级
2.3.1.2.1.3产生条件
送取毁别
紧急信息，即那些完成临界报警、互锁和控制协调功能的信息正常控制动作和还勝维护功能
例行数据收巢和显示,以及数据库更新功能文件和程序传送
本原语由木地PI.C·用户传送给本地PLC实体，以使用 SDA规程请求发送个L-sdu给一个远程PLC-用户。
2.3.1.2.1.4接收效果
接收这个原语就使本地 PLC 实体使用 SDA 规程发送一个 L-sdu，3.2. 1.2. 1. 5附注
对丁出本站支持的本地PLC实体的每次启用(GB9469.4第3章定义)，仅有个SDA、SDV或RDR请求可以是未处理完的（即等待证实）。2. 3. 1. 2. 2 L-DATA-ACK. indication2. 3. 1.2.2. 1功能
本原语是用于SDA数据传送服务的服务指示原语。2. 3. 1. 2. 2 2语义
原语应该提供如下参数：
L-DATA-ACK.indication
Local-address.
remote-address.
L-sdu,
service-class)
SSAP和FSAP参数规定了包含在数据传送服务（GB9469.4第4章定义)中的本地和远程用户链路服务送取点。
I.ocal-addlress（本地地址）和remotc-addrcss（远程地址）梦数规定了对应于SDA顿（GB9469.6第5章定义）的源地址和目的地址。L sdu(链璐服务数据单元)参数规定了对应于SDA頔的链路服务数据单元。service-cla8s（服务类别）参数规定对应于SDA顿(GB9469.6第5章定义）的实际MAC的优先级。2. 3. 1. 2. 2. 3产生条件
当接收到其有 L-pdu-type=SDA 的 MA-DATA.inclicatiun，并ⅡI接收的 L-pdu 不重复时,该燎语从远程PLE实体传送给远程 PLC-用户wGB9469.388
L-sdu参数的内容在逻辑上是完整的，并且相对于有关L-DATA-ACK.regucst原语的L-&ciu参数来讲是不变的。
2.3.1.2.3 L-DATA-ACK.confirm2. 3. 1.2. 3. 1功能
本原语是用于SDA数据传送服务的服务证实原语。2. 3. 1. 2. 3. 2 语义
原语应该提供如下参数，
L-DATA-ACK, confirm
remote-address+
L-sdu,
service-class,
L-status)
SSAP和DSAP参数规定了包含在数据传送服务中的本地和远程川户链路服务逆取点。它们和对应于L-DATA-ACK.request原语的·SSAP和DSAP察数是相同的。链路服务数据单元为空。
remote-address（远程地址）参数规定MA-DATA.confirmation原语的目的地址参数。service-class(服务类别)参数规定MA-DATA.confirrzation原语的优先级参数，L-stutus（链路状态）参数指示前次有关的SDA数据传送请求的成功或失败，而不管差错条件是暂时的或永久性的。
L-status参数的命令状态部分的数值能够假设（见表3)。表3
接受了命令 L-sdu
在规定的重传后，仍无莱白远程站的确认（可能是由于无PROWAY站）
本地站与线路没连通
本地站监规器超时
在请求中有无效参数bZxz.net
在逐理DSAP延·请求…个未被实现或米被激活的服务：无动作
在本地 SSAP处有表被实现的服务远样 FLC 岁 MAC
实体无可拍资源：无动作
用广-PIC 接口差错
协设差错
暂时(T)/水久(P)
2.3.1.2.3.3产生条件
GE 9469. 388
本原语中本地PLC实体传送给本地PLC-用Jt，以指示前一次有关的SDA数据传送请求的成功或失嫩。
2.3.1.2.3.4接收效巢
本地PILC-用户接收这个源语后产生的效果不子规定。2.3.1.2. 3.5附注
如果传送是成功的，这个原语指明远程PLC子层实体接收和确认L-sdu。如果在传输中发生差错，则本地MAC实体将按预定的饮数试图重发数据如果L-status指示个暂时性的差错，则本地PLC-用户实体以假设相应请求的重发或许能成功。
如果L-status指示一个水久性的差错，则本地PI.C-用户实体应该假设在相应请求的重发川能成功之前需要管理人员干预。
这里假设有足够的信息可用于本地PLC-用户，以便把这个证实与相应的请求联系起米。2.3.2不要确认的发送数据（SDN）2.3.2.1操作的描述
本地PLC-用户为任何一个或所有的远程用）推备数据（过程信息或命令，两者对PROWAY都是透明的）。这个数据是由L-DATA.request原语通过PLC-用户接口发出。本地PLC-实体接收这个服务请求，试图把这个数据发送给指定的远方PLC实体，然底返回：个本地传输证实给本地PLC-用户。这个证实仅仅报告本地故障。
由于没有使用远程产生的确认或本地的重发，所以不能保证传递据给被寻址的远程PLC实休。一且在传输线上传送数据，则所有被寻址的站同时接收这些数据（在忽略传输线传播延时的情下）。接收数据的每个远程PLC 实体使用 L-DATA,indicatioⅡ 原语把数据传送给远释PLC-用户。2.3.2.2互操作的可能性
对于任何符合GB 9469. 1 参考文献 3 和 4 的站,使用 SDN 规程就能完成。2.3.2.3在本地用户-公路接口处的原语定义2.3.2.3. 1 L-DATA. request
2.3.2. 3. 1. 1功能
本原语是用于SDN数据传送服务的服务请求原语。2.3-2-31-2语义
原语应该提供如下参数：
L-DATA.request
(SSAP,
renote-address,
L-sdu,
service class
SSAP和DSAP参数规定广包含在数据传送服务中的本地和远用户的链路服务送取点。remote-address（远程地址）参数规定GB9469.6第5章所定义的远程站的MAC地址：。远地址可以是一个单地址、组地址或广播地址。MAC优光级
2.3.2.3.1.3心生条件
送取级别
GB 9469. 388
紧息信息，的那些完成临界报，互锁却控制办调功能的信息正常控制动作和环踏维护功能
例行数据收集和显示以及数锯库更新功能文件和程序专送
本原语由本地PLC-用户传送给本地PLC实体，以使用SDN规程请求把---个L-sclu发送给一个、组或所有的远程旧户。
2.3.2.3.1.4接收效果
接收这个原语后就使得本地 PLC实体使用 SDN 规程发送个 L-sdu。2.3-2.3.1. 5附注
对于由本站支持的本地 PI.C 实体的每次启用(GR 9469. 1 第 3 章定义),仅有一个 SI)A,SDN 或RDR请求可以是米处理完的（即等待一个证实）。2. 3. 2. 3. 2 L-DATA. indication2.3.2.3.2.1功能
本原语是用于 SDN数据传送服务的服务指示原语。2. 3. 2. 3. 2.2语义
原语应该提供如下参数：
L-DAIA.indicatian
loral-address,
rcniate addrcss ,
service-class)
SSAP和DSAP参数规定了包含在数据传送中的本地和远程用t的链路服务送取点。laral-addrcss（本地地止）利rcmoteaddrcss（远程地址）参数规定对应于SDN舰（G39469.6第5章定义>的源地址和的地址，
1.sdu(链路服务数据单元)参数规定对应于 SDN帧的链服务数据单元。service-class(服务级别)参数规定对应丁SDN(GB5469.6第5章定义）的实际MAC优先级参数，
2.3.2.3.2.3产生条件
当接收到 MA-DATA, iridic:ation L-prlu-1ype -SDN 时,该原语出远程 PLC 实体传送给远程 PLC-用户。
2.3.2.3.2.4接收效果
远程FLC-用户接收这个原语后产生的效果不予规定。1
2. 3. 2. 3- 3. 1功能
GB 9469.3 88
本原语是SDN数据传送服务的证实原语，2. 3-2. 3. 3. 2语义
证实原语应该提供如下参数：
L-DATA.confirm
rematcaddress,
service-class,
L-status)
SSAP和DSAP参数规定了包含在数据传送服务中本地和远程用的链路服务送取点，它和对应于L-DATA-Iequest 原语的 SSAP 与DSAP 参数相等。rernute-addreas(远程地址)规定MA-DATA.cunfirm 原语的目的地址参数，service-class(服务级别)参数规定MA-DATA.confirm原语的优先级参数。I.status（链路状态）参数指示前一次有关的SDN数据传送请求在本地的成功或失败。L-stalug的命令状态部分能够假设为：OK—本地站完成传输
DS……·本地站与线路断井
本地站监视器超时
LE尤效参数(本地检测)
LS--一本地站有未被实现的服务2. 3. 2. 3. 3. 3*生条件
本原语由本地PI.C实体传送给本地PLC-用户，以指明前一次有关的SIJN数据传送请求在本地的成功或失败，
2. 3.2. 3. 3. 4接收效果
本地PLC-用户接收到这个原话后的效果不予规定。2.3.2.3-3.5附注
假设有足够的信息可用于本地LC-用，以便把这个证实与相应的请求联系起来。2.3.3要回答的请求数据(RDR)
2.3.3.1操作的描述
本地PLC用户通过PI.C-用户接口把L-REPLY.IEquest原语传送给本地PLC实休，以便向远程PIC-用户请求数据，本地PLC实体接受这个服务请求，同时发送一个要数据的请求给远程PLC实体。本地PLC实体提供一个带有被求的数据或故障指示的1REPI.Y，conirtm给本地PLC~用户。远程PLC实体接收要数据的请求，立即发送一个数据的副本作为响应，这个数据凹通过远程PLC用户用L-REPLY-UPDATE.request由相应的DSAP预先提。远程PLC-用户使用L-REPLY-indieation被告知这个问答的传输。如果没及时收到响应，则本地MAC实体可以按预定次数去争取状得请求的数据。在请求的最初传輪和相应的响应之间，局部区域网络上不出现H他的通信量。远程PIC用户负责维护远程PLC实体可用的有效数据。远程FLC用户可用T.-REPLY-LPDATE.request更新共亨数据区，并且在更新完成后，远程PLC返回-个L-REPLYUPDATEWT. 客类标准行业资料免费下载2. 3. 3. 2. 1. 1 功能
GB 9469. 3--88
本原语是旧于RDR服务的服务请求原语。2. 3. 3.2. 1.2语义
原语应该提供如下参数：
L-REPLY.request
(SSAP,
remote-address.
L-sdu,
service-class)
SSAP参数规定请求数据的本地用t链路服务送取点。DSAP参数规定从远程PLC请求哪一个共享数据区以及哪一个远程川户将接收指示原语。remote-address（远程地址）参数规定远程站（GB9469.6第5章定义）的MAC地址。链路服务数据单元为空。
serviceciass（服务级别）规定GB9469.6第5章定义的MAC请求的优先级。推存给PROWAY系统所用的送取级别见表5.
MAC优先级
2.3-3.2.1.3产生条件
送取级别
紧急循息，即那些完成临界报警、互和挖制协调功能的信息正带掉制动作和环路维护功痛
例行数据收集和显示以及数据库更新功能文件利程序传送
本原语出本地PL.C-户传送给本地PLC实体，以使从一个远程PIC实体请求数据。2.3.3.2.1.4接收效果
接收这个原语后就导致本地PLC实体使用RDR规公请求由DSAP参数所指定的数据。2.3. 3.2. 1.5附注
远程PLC-用户负责维扩在共享数据区内远程PLC实体可用的有效数据。这个数据耳先已经由带有相同的DSAP参数的L·REPLY-UPDATE.reguest原语传送给远程PLC实体。基本的PT.C实体必须避免远程PLC-用户和远程PLC实体自已同时对共享数据区进行送取（一个读而另一个写）。对于由本站支持的本地PLC实体的每次启用(GB9469.4第3章定义).仅有一个SDA,SDN或RDR可以是未处理完的（即等待一个证实）。2.3.3.2.2L-REPLY.indication
2. 3. 3. 2. 2. 1 功能
本原语是用于RDR服务的服务指示原语。2-3. 3.2.2.2语义
原语应该提供如下参数：
com客类标准行业资料免费下载local-address
remote-address,
service-class)
GB 9469.3---88
SSAP参数规定请求数据的本地PLC-用户的链路服务送取点。DSAP参数规定接收这个指示原语的远程PLC-用户的链路服务送取点。它也规定哪一个共亨数据区将作为RDR顿的一个响应而被传送。local-addrees（本地地址）和remute-addreB（远程地址）参数规定对应于RDR慎的源地址和目的地址。
链路服务数据单元为空
service-class（服务级别）参数规定对应丁RDR懒的实际MAC的优先级（GB9469.6第5章定艾。
2. 3. 3. 2.2. 3产生条件
在共享数据区作为RDR顿的一个响应被传送时，这个原语由选程PLC实体传送到远程PLC-用卢。
2.3.3.2.2.4接收效果
远程PLC-用户接收这个原语后产生的效果不予规定。2. 3. 3. 2. 3 L-REPLY. confirm2. 3. 3. 2. 3. 1功能
本原语是用于RDR服务的服务证实原语。2.3.3-2.3.2语义
原语应该提供如下参数：
L-REPLY.confirm
(SSAP,
remote address.
service-class,
L-status)
SSAP和DSAP参数规定了包含在数据传送服务中的本地和用户的链路服务送敢点。它和相应于L-REPLY.request原语的SSAP和DSAP参数相向。另外，DSAP确认了远程共享数据区，其内容就是伴随这个证实的L-sdu。
remote-address(远程地址)规定MA-DATA.confirmation原语的目的地址参数。L-sdu(链路服务数据单元)参数标识由远程PLC实体返同的数据。seryiceclass（服务级别）参数规定MA-DATA，confirmatian原语的优先级参数。L·status（链踏状态）参数指示前一-次有关的RDR数据传送请求的成功或失败，并且不管差错条件是暂时性的还是永久性的。
L-statu8参数响应状态部分能够假设（览表6）。Ww.bzsoso：com编
返回了响应 L-sdu
GB 9469.3—88
在指定重发后仍无来白远程站的响应(可能因为无PROWAY站）
本地站与线略断开
本地站监概器超时
请求中有无效参数
在远程ISAP处有术被实现的或未被激活的服务请求：无动作
在本地S5AP处有未被实现的服务远程 PLC 或 MAC 实体无可供利用资源:无动作用广-PLC 接口差错
协设差错
永久生的与实现有关的差错
替时性的与实晚有关的差错
在目的站绝不提供响应 L-5du
在GB9469.1附录A的参考文献3中，提供了L-8Lalus 另外的命令部分2.3.3.2.3.3产坐条件
新时(T)/水久(P）
本原语由本地PLC实体传逆给本地PLC-用户，以指明先前有关的RDR数据传送请求的成功或失败，假如传送是成功的，则传送被请求的数据。2.3.3.2.3.4接收效果
本地PLC-用户接收这个原语后的效果不予规定，2. 3. 3. 2. 3. 5附注
本地PI.C实体传递被请求的数据或者传递故障原因给本地PILC-旧户。如果在传输中出现差错，则本地MAC实体可接预定欧数请求数据。如果L-status指示一个暂时性的差错，则本地PLC-用户实体可以认为相应请求的重发或许能成功。
如果I.-status指示个永久性的差错，则本地PI.C-旧户实体应该认为在相应请求的重发可能成功之前需要管理人员下预。
这单假设有够的信息可用丁本地PLC-用户，以便把这个证实与相应的请求联系起来。2.3.3.2.41.-REPLY.LPDATE.request2.3.3.2.4. 1功能
本原语是RDR服务的史新请求原语。2.3.3.2.4.2语义
原语应该提供如下参数；
L-REPI.Y-UJPDATE. request
