【国家标准(GB)】 分散型过程控制系统用工业过程数据公路 PLC-MAC接口和服务规范

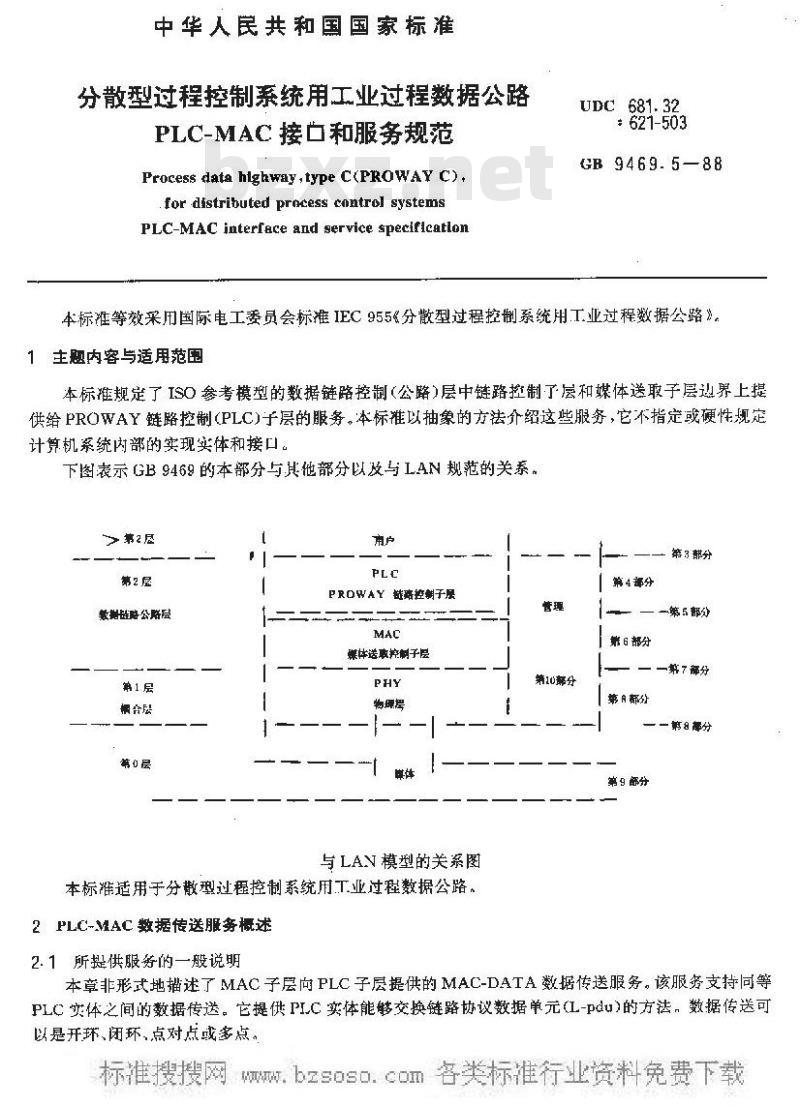

中华人民共和国国家标准
分散型过程控制系统用工业过程数据公路PLC-MAC接口和服务规范
Process data highway,type C(PROWAY C) +for distributed process control systemsPLC-MAC interface and service specificatlonUDC681.32
621-503
GB 9469.5-88
本标准等效采用国际电工委员会标准IEC955《分散型过程控制系统用工业过程数据公路》。1主题内容与适用范围
本标准规定了ISO参考模型的数据链路控制（公路）层中链路控制了层和媒体送取子层边界上提供给PROWAY链路控制(PLC)子层的服务，本标准以抽象的方法介绍这些服务，它不指定或硬性规定计算机系统内部的实现实体和接口。下图表示GB9469的本部分与其他部分以及与LAN规范的关系。》第2层
第2层
数抛链略公略层
第1层
栖台层
PRDWAY 链露控制于层
煤体送敢控制子层
物理号
与LAV模型的关系图
本标准适用于分散型过程控制系统用工业过程数据公路。2PLC-MAC 数据传送服务概述
第1心0部分
第4部分
第6部分
第白都分
第 9 部分
第3分
一第5部分
一第7部分
一第 8 部分
2.1所提供服务的一般说明Www.bzxZ.net
本章非形式地描述了MAC子层向PLC子层提供的MAC-DATA数据传送服务。该服务支持向等PLC实体之间的数据传送。它提供PLC实体能够交换链路协议数据单元(L-Pdu)的方法，数据传送可以是开环、闭环,点对点或多点。2.2用于服务规范的模型
GB 9469.5—88

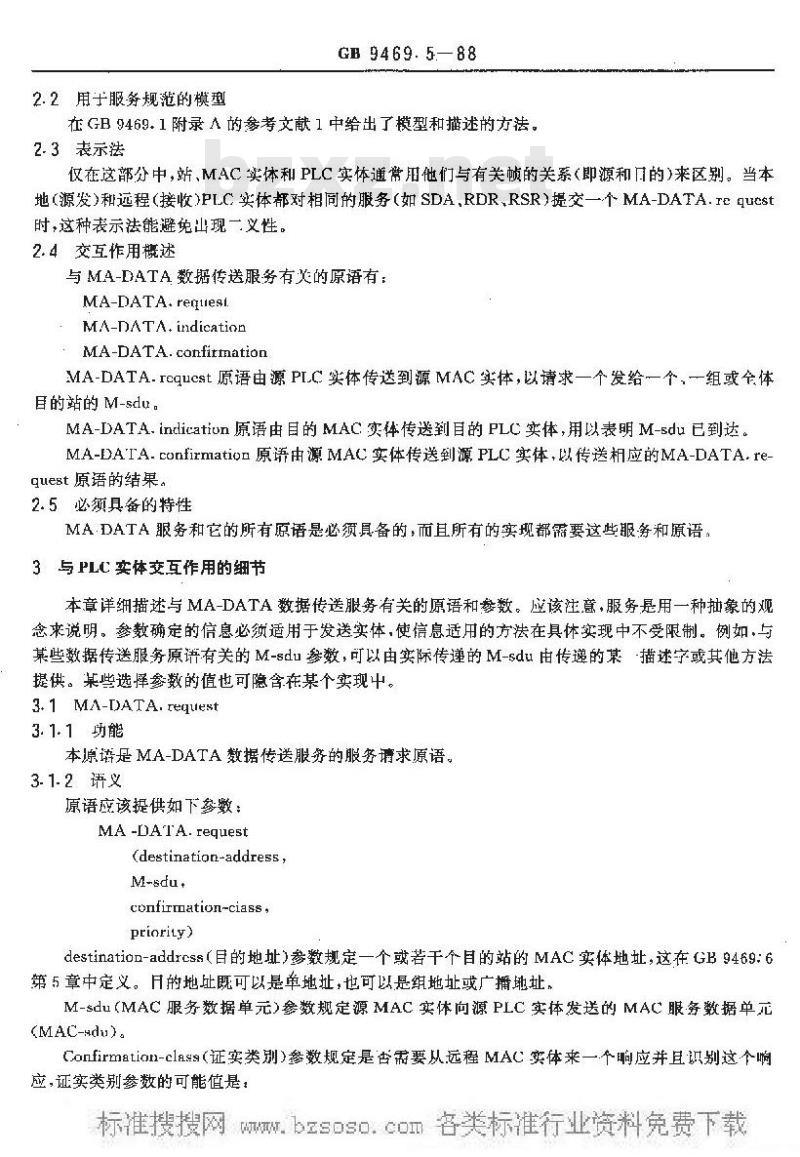

在GB9469.1附录A的参考文献1中给出了模型和描述的方法。2.3表示法
仅在这部分中，站,MAC实体和PLC实体通常他们与有关顿的关系（即源和的)来区别。当本地（源发）和远程（接收)PLC实体都对相同的服务（如SDA，RDR、RSR）提交一个MA-DATA.requcst时，这种表示法能避免出现一义性。2.4交互作用概述
与MA-DATA数据传送服务有关的原语有：MA-DATA. renesl
MA-DATA.indication
:MA-DATA.corfirmation
MA-DATA-regucst原语由源PLC实体传送到源MAC实体，以请求一个发给一个一组或全体目的站的M-sdu。
MA-DATA.inclicatiun原语由目的MAC实体传送到目的PLC实体，用以表明M-sdu已到达。MA-DAIA.confirmation原语由源MAC实体传送到源PLC实体，以传送相应的MA-DATA.request 原语的结果。
2.5必须具备的特性
MA·DATA服务和它的所有原语是必须具备的，而且所有的实现都需要这些服务和原语：3与PL心实体交互作用的细节
本章详细描述与MA-DATA数据传送服务有关的原语和参数。应该注意，服务是用一种抽象的观念来说明。参数确定的信息必须适用于发送实体，使信息适用的方法在具体实现中不受限制。例如，与某些数据传送服务原讲有关的M-sdu参数，可以由实际传逆的M-sdu由传递的某描述字或其他方法提供。某些选择参数的值也可隐含在某个实现中。3.1 MA-DATA. request
3.1.1功能
本原语是MA-DATA数据传送服务的服务请求原语。3. 12语义
原语应该提供如下参敷：
MA -DATA. request
(destination-address,
M-sdu+
confirmation-ciass,
priority)
destination-addrcss（目的地址）参数规定一个或若干个目的站的MAC实体地址，这在GB9469:6第5章中定义。月的地止既可以是单地址，也可以是组地址或广播地址，M-sdu（MAC服务数据单元）参数规定源MAC实体向源PLC实体发送的MAC服务数据单元(MAC-adu).
Confirmatian-class（证实类别）参数规定是否需要从远程MAC实体来一个响应并且识别这个响应，证实类别参数的可能值是：W.bZsoso.cOm 客类标准行业资料免费下载GB 9469. 588

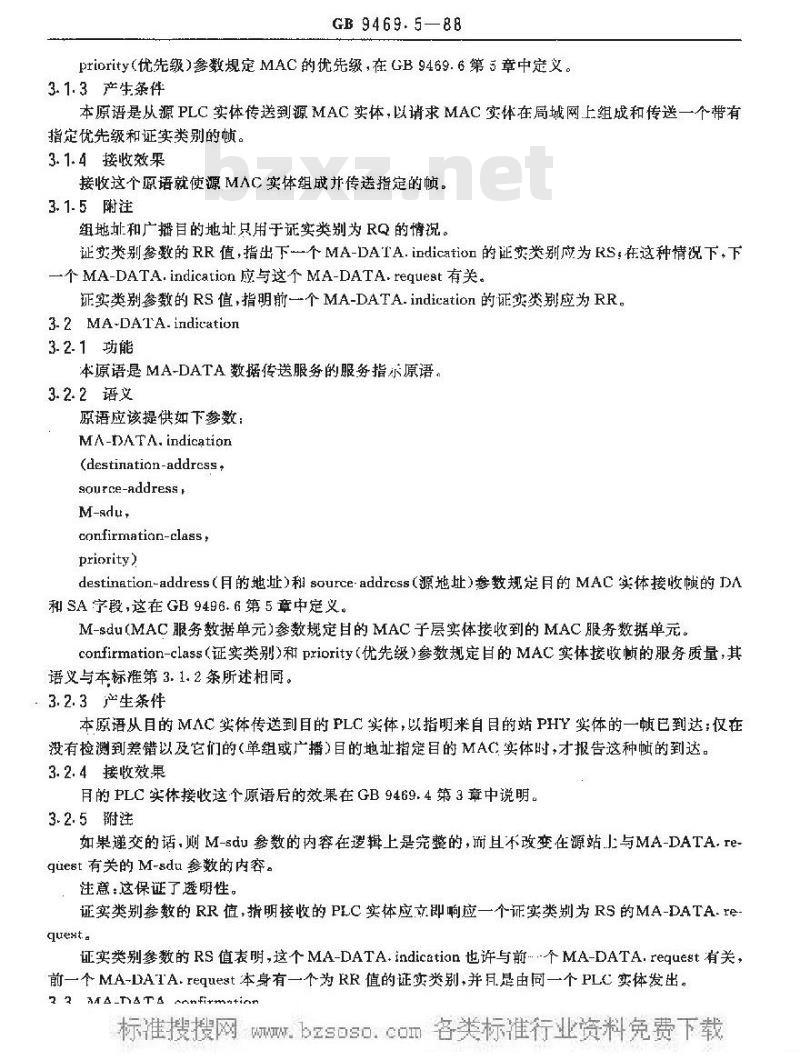

priority(优先级）参数规定MAC的优先级，在GB9469.6第5章中定义。3.1.3产生条件
本原语是从源PLC实体传送到源MAC实体，以请求MAC实体在局域网上组成和传送一个带有指定优先级和证实类别的懒。
3.1.4接收效果
接收这个原语就使源MAC实体组成并传送指定的帧。3.1.5附注
组地址和广播的地址只用于证实类别为RQ的情况。证实类别参数的RR值，指出下个MA-DATA.indicatioⅡ的证实类别应为RS：在这种情说下，下一个MA-DATA.indicatian 应与这个 MA-DATA.request 有关。证实类别参数的RS值，指明前一个MA-DATA.indication 的证实类别应为RR。3-2 MA-DATA. indication
3.2.1功能
本原语是MA-DATA数据传送服务的服务指示原语，3.2.2语义
原语应该提供如下参数：
MA-DATA.indication
(destination-address+
source-address
confirmatian-class ,
priority)
destination-address（且的地址）和 source-address（源地址）参数规定月的MAC实体接收顿的DA和 SA 宁段,这在 GB 9496.6 第 5章中定义M-sdu（MAC眼务数据单元）参数规定目的MAC子层实体接收到的MAC服务数据单元。confirmation-class（证实类别和priority（优先级）参数规定目的MAC实体接收慎的服务质量，其语义与本标推第 3. 1. 2 条所述相同。：3.2.3产生条件
本原语从目的MAC实体传送到目的PLC实体，以指明来自目的站PHY实体的一顿已到达：仅在没有捡测到差错以及它们的（单组或广播）目的地址指定目的MAC实体时，才报告这种的到达。3.2.4接收效果
月的PLC实体接收这个原语后的效果在GB9469.4第3章中说明。3.2.5谢注
如果递交的话，卿 M-sdu参数的内容在逻辑上是完整的，前且不改变在源站J与MA-DATA，request有关的M-sdu参数的内容。注意：这保证了透明性。
证实类别参数的RR值，指明接收的PLC实体应立即响应一个证实类别为RS的MA-DATA.request.
证实类别参数的RS 值表明,这个MA-DATA.indication 也许与前个MA-DATA.reguest 有关，前一个 MA-DAIAequest 本身有一个为 RR 值的证实类别,并月是由同一个 PLC 实体发出。2 2MA_TaTz aanFi+m$+in

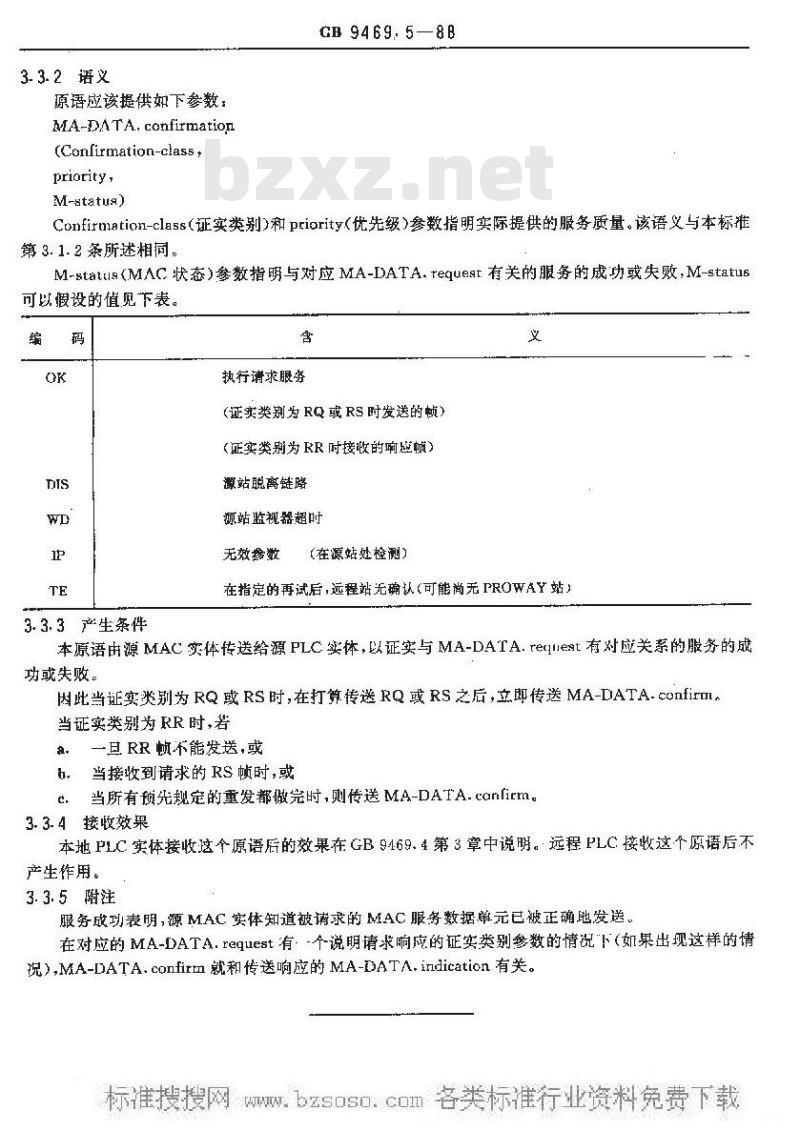

WW.bzsosowcom3.3.2语义
原语应该提供如下参数：
MA-DATA,confirmation
(Confirmation-class,
priority,
M-status)
CB 9469. 588
Confirmation-class（证实类别）和priority(优先级）参数指明实际提供的服务质量。该语义与本标准第3.1.2条所述相同。
M-statug(.MAC状态)参数指明与对应MA-DATA.requeat有关的眼务的成功或失败，M-status可以假设的值见下表。
3.3.3产生条件
执行请求服务
(证实类别为RQ或RS时发送的顿）(证实类为RR时接收的瑜应帧）
源站脱商链路
源站监视器超时
无效参数
（在源姑处检测）
在指定的再试后，远程站无确认（可能尚无PROWAY站）本原语由源MAC实体传送给源PLC实体，以证实与MA-DATA.reegt有对应关系的服务的成功或失败。
因此当证实类别为RQ或RS时，在打算传送RQ或RS之后，立即传送MA-DATA-confirTL当证实类别为RR时，若
，一旦 RR顿不能发送,或
h当接收到请求的RS顿时，惑
c，当所有预先规定的重发都做完时，则传送MA-DATA.canfirm。3.3.4接收效果
本地PLC实体接收这个原语后的效果在GB9469.4第3章中说明。远程PLC接收这个原语后不产生作用。
3. 3.5附注
服务成功表明，源MAC实体知道被请求的MAC务数据单元已被正确地发送，在对应的MA-DATA.request有：个说明请求响应的证实类别参数的情说下（如果出现这样的情况),MA-DATA.confitm就和传送响应的MA-DATA.indication有关。Ww.bzsosO.com
