【国家标准(GB)】 圆柱蜗杆,蜗轮图样上应注明的尺寸数据

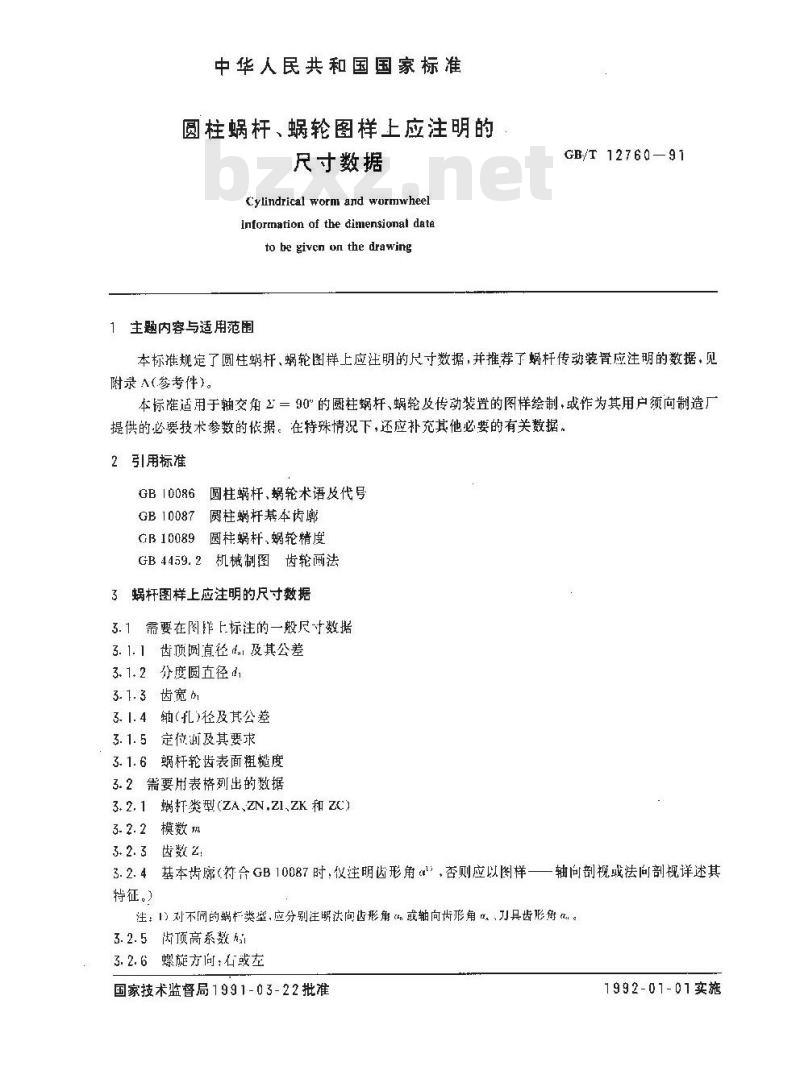

中华人民共和国国家标准
圆柱蜗杆、蜗轮图样上应注明的尺寸数据
Cylindrical worm and wormwheelInformation of the dimensional dateto be givcn on the drawing
1主题内容与适用范围
GB/T 12760-91
本标推规定了圆柱蜗杆、蜗轮图样上应注明的尺寸数据，并推荐了蜗杆传动装置应注明的数据，见附录A（参考件)。
本标唯适用于轴交角≤=90°的圆柱蜗杆、蜗轮及传动装置的图样绘制，或作为其用户须向制造厂提供的必要技术参数的依据。在特殊情况下，还应补充其他必要的有关数据。2引用标准
GB10086圆柱蜗杆、蜗轮术语及代号GB10087圆柱蜗杆基本齿廓
GB10089圆柱蜗杆、蜗轮精度
GB4459.2机械制图齿轮两法
3蜗杆图样上应注明的尺寸数据
3.1需要在图单上标注的一般尺计数据3.1.1齿项圆直径4及其公差
3.1.2分度圆直径
3.1.3齿宽m
3.1.4轴(孔)径及其公差
3.1.5定位及其要求
3.1.6蜗杆轮齿表面粗糙度
3.2需要用表格列出的数据
3.2.1蜗杆类型(ZA、ZN,ZI、ZK和ZC)3.2.2模数m
3. 2. 3齿数 2
3.2.4基本齿哪（符合GB10087时，仪注明齿形角，否则应以图样—轴向剖视或法向剖视详述其特征。）
注：1)对不同的竭类壁,应分别注明法向齿形角（n或轴向齿形角、刀具齿形角a。3.2.5齿顶高系数
3.2.6螺旋方向：石或左
国家技术监督局1991-03-22批准1992-01-01实施
3. 2. 7导程 Pz
3. 2.8导程拍 7
GB/T 1276091
3.2.9齿厚及其上下偏差（或量柱测量至M，及其偏差.或斑量的弦齿厚$及其差。相拉应注明量柱直径dm或测±弦齿高，）
3.2.10精度等级
3.2.11对蜗轮的图号及数z2
3.2.12检验项目代号及其公差（或极限偏差）4蜗轮图样上应注明的尺寸数据
4.1需要在图样上标注的一般尺寸数据4.1.1蜗轮项圆直径de.及其公差4.1.2蜗轮喉圆直径4，及其公差4.1.3咽喉母圆半径Yg2
4.1.4蜗轮齿宽磁
4.1.5孔(轴)径及公差
4.1.6定位面及其要求
蜗轮中间平面与基准面的距离及公差4. 1.7
4.1.8蜗轮轮齿表面粗糙度
4.1.9咽喉母圆中心到蜗轮轴线距离4.1.10配对蜗杆分度圆直径t
4.2带要用表格列出的数据
4.2.1模数m
4.2.2齿数%
4. 2. 3分度圆首径±z
4.2.4变位系数
4.2.5齿顶高系数
4.2.6.分度圆齿厚s及其上、下偏差（或双啮中心距及其偏差，或测量的弦齿厚及其偏差，相应应注明虽弦齿高。）
注：该项数据仪用十要求互换性的传动。对非互换性的传动可不给出该项数据，但需给出传动的侧隙值要求。4.2.7精度等级
4.2.8配对蜗杆的图号及齿数7
4.2.9检验项月的代号及公差（或极限偏差）5其他
根据蜗杆、蜗轮的具体结构形状及其技术条件的要求，还应给出其他在加下和测量时所必需的数据：
5.1对」带轴的蜗杆、蜗轮，以及轴、孔不作为定心基准的蜗轮，在切齿前作为定心检查或校对用的测书表所应给出径向跳动公差。
5.2对于ZI蜗杆还应给出基圆直径和基阅柱导程角l，列入参数表格中。5.3对于ZKZK3.ZCi、ZC2蜗杆，还应给出成形刀具直径d，以及刀具齿形角或刀具圆弧半径P，列入参数表格中。

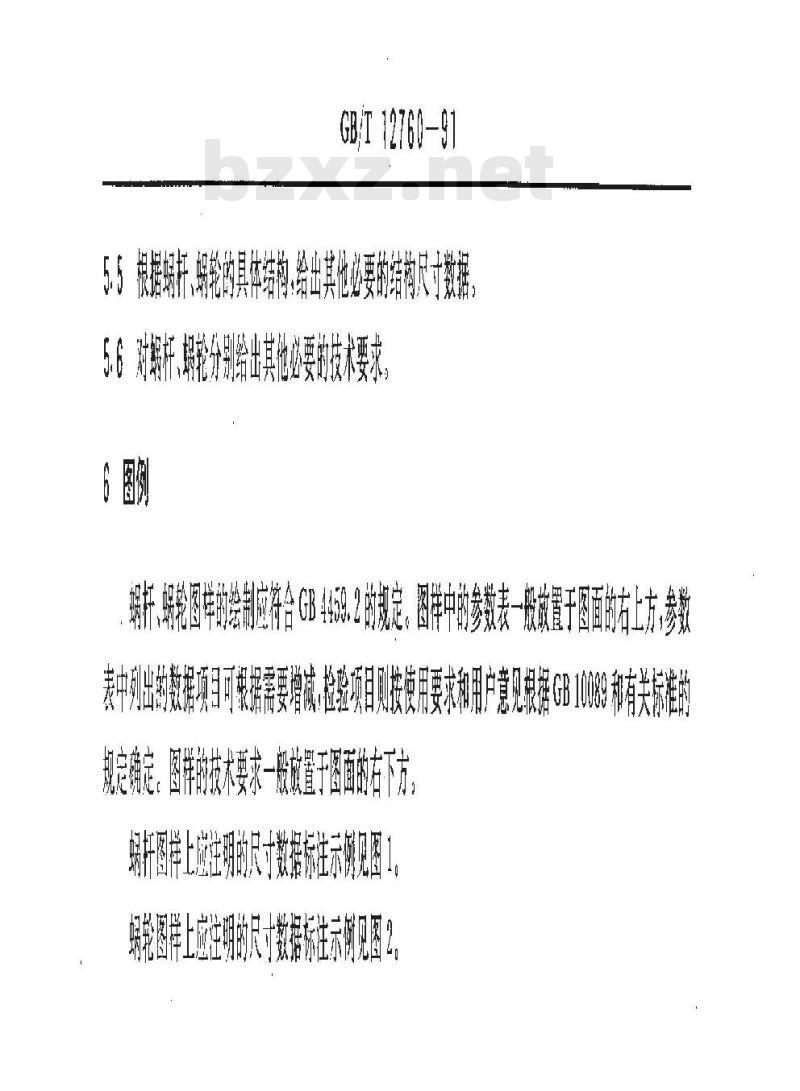

5.4，作为检验轮齿加工精度的基准，需给出其尺小数据和形位公差：如蜗杆、蜗轮的顶圆柱面，蜗杆中第
、根据蜗托、蜗转
GB:T 12760-91Www.bzxZ.net
5.6对转杆，期分别编出其他必要技术要丽
杆蜗轮图的绘制应符合B459.2的规定。图中的参数表一般放置于图面的右上方参数表中列出约数据项可据要增腻检验项目则按使用要求和用户意见根据GB189和有关标准的规定神定。图胖的拉要求一般效置于圆面的右下方，场扫图样上成注明的尺寸数据标注示侧见图1竭蜗轮图￥上应注明的尺寸数据标注示见图2GB/T 12760—91

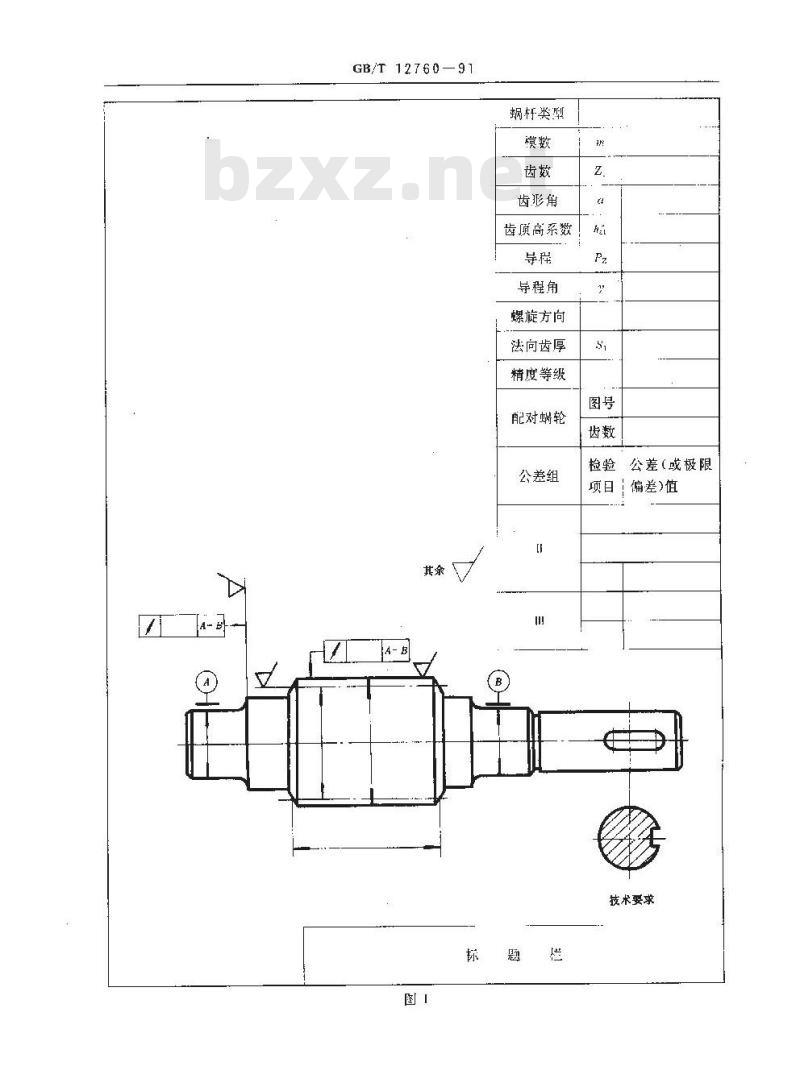

蜗杆类型
齿形角
齿质高系数
导程角
螺旋方向
法向齿厚
精度等级
配对蜗轮
公差组
捡验公差（或极限
项目|偏差)值
技术要求

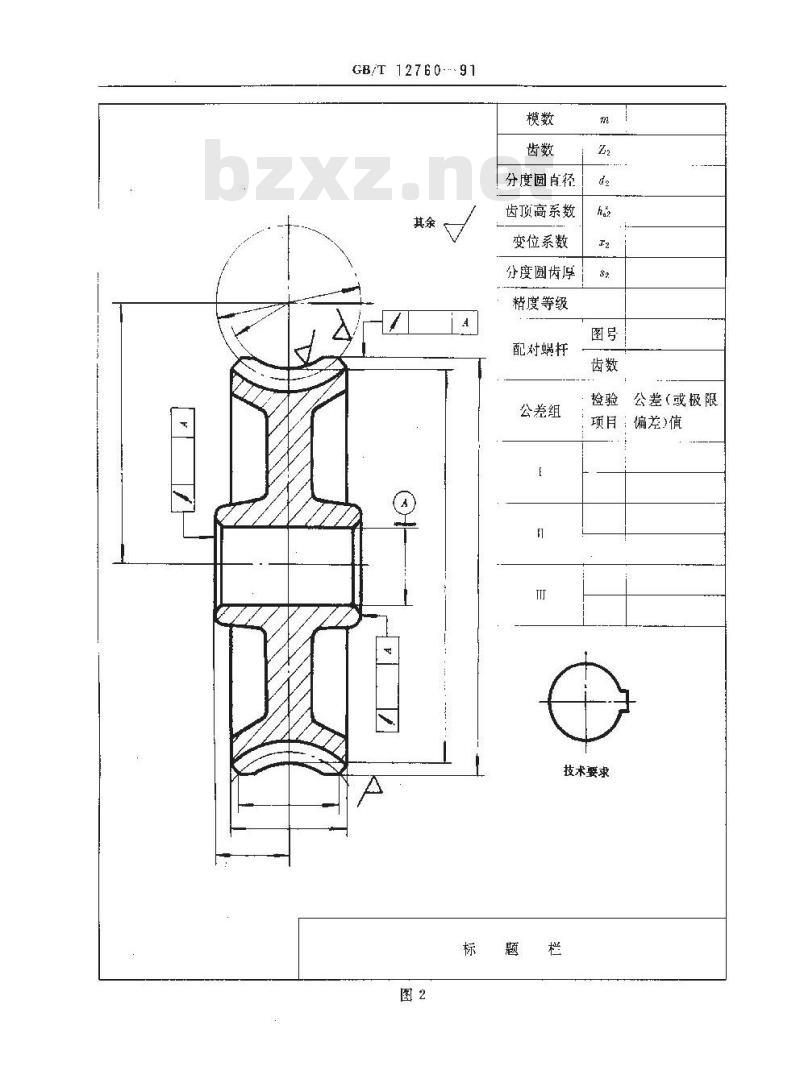

GB/T 12760--- 91
分度圆自径
齿顶高系数
变位系数
分度圆齿厚
精度等级
配对蜗杆
公差组
公差（或极限
项月：偏差)值
技术要求
GB/T 12760—91
附录A
蜗杆、蜗轮传动装置应注明的数据（参考件）
蜗杆、蜗轮传动装登需注明的数据一般用表格列出，供用户向制造厂订货，或设计动力蜗杆传动装置及绘制蜗杆、蜗轮图样时参考。主要包括下列内容。A1传动装置的型式、外形尺寸和相应的标志A2特性参数
传动中心距“
公称传动比
实际传动比+=2/么
定输入功率Pi。kw
额定输出扭矩TV·m
输出最人扭矩Tm.N·m
输入转速n,t/min
蜗杆旋转方向
二作类型：连续或间断
A3技术要求
蜗杆、蜗轮传动中心距极限偏差土了，中间平面极限偏移三了，和轴交角极限偏差了b.
蜗杆螺纹长度中心对称度
轴承的轴向问隙
蝇杆传动的最小卿隙min或jml
蜗杆传动的接触斑点
装函的跑合试验及要求
装置的油温及工作温升
^4必要时，制造厂应按第3、4章包括的内容向用户提供相应的尺寸数据。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电了工业部郑州机械研究所山口。本标准由重庆匿拮齿轮机床研究所负责起草本标准主要起草人张显登、张民安、沈玉瑛、封卫，
