【国家标准(GB)】 建筑用压型钢板

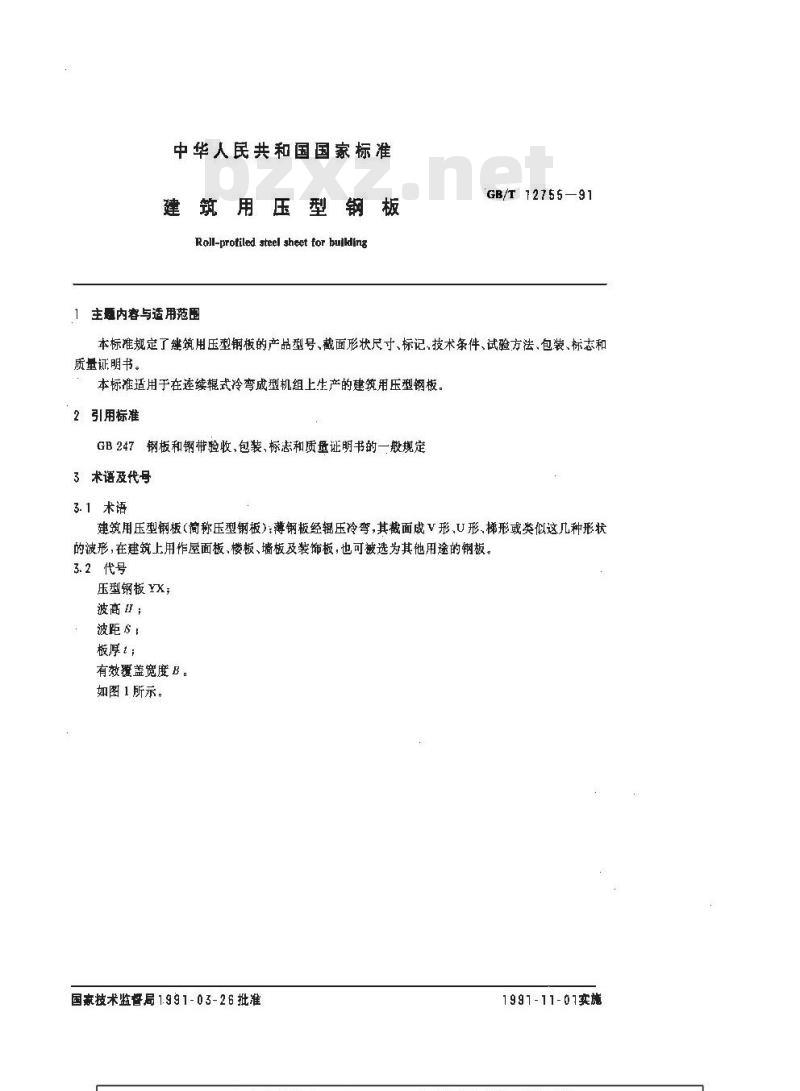

中华人民共和国国家标准
筑用压型钢板
Roll-protiled steel sheet tor building主题内容与适用范围
GB/T 12755—91
本标准规定了建筑用压型钢板的产品型号、截面形状尺寸、标记，技术条件、试验方法、包装、标志和质量证明书。
本标准适用于在连续棍式冷弯成型机组上生产的建筑用压型钢板。2引用标准
GB247钢板和钢带验收，包装、标志和质量证明书的一般规定3术语及代号
3.1术语
建筑用压型钢板（简称压型钢板）：薄钢板经辐压冷弯，其截面成V形、U形、梯形或类似这几种形状的波形，在建筑上用作屋面板、楼板、墙板及装饰板，也可被选为其他用途的钢板。3.2代号
压型钢板YX；
波高Ⅱ；
波距s，
板厚t；
有效覆盖宽度B

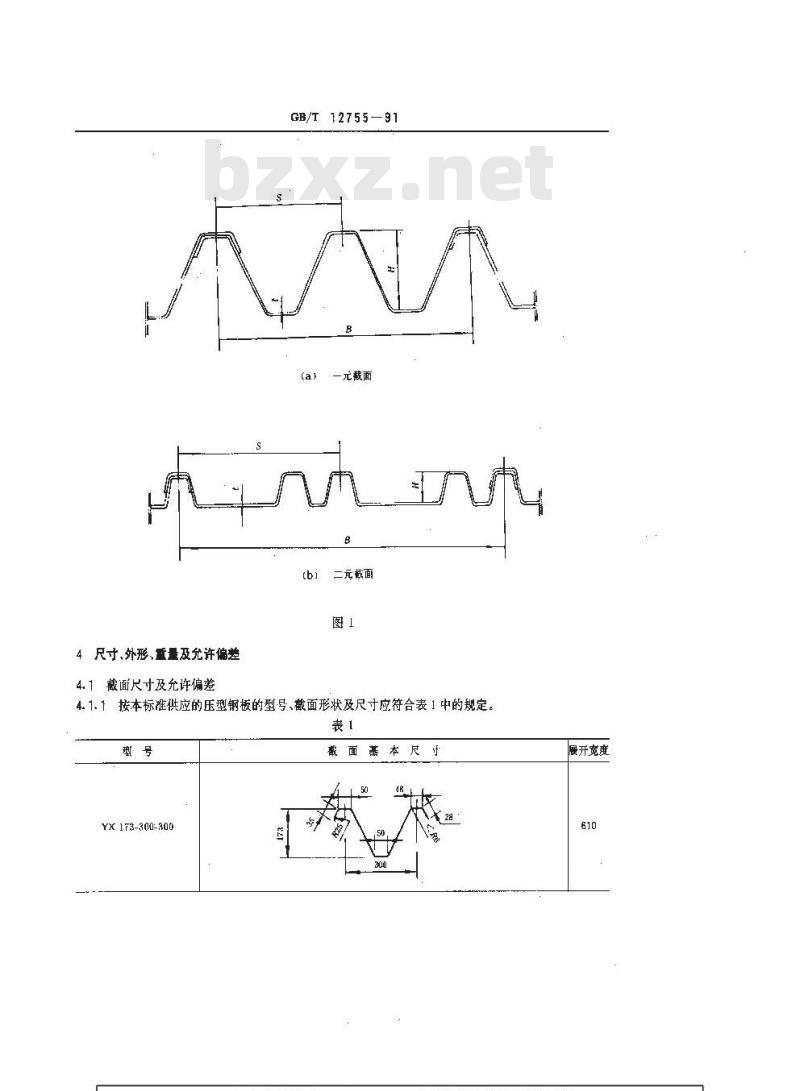

如图1所示。
国家技术监督局1.991-03-26批准1991-11-01实施
4尺寸、外形、重量及允许偏差
4.1截面尺寸及充许偏差
GB/T12755—91
一元截面
b】二元截面bzxZ.net
4.1.1按本标准供应的压型钢板的型号、截面形状及尺寸应符合表1中的规定。表1
YX 173-300-300
敲面基本尺于
展开宽度
型号國
YX130-300-600
YX130-275-550
YX 75-230-690(1)*
YX 75-290-690(1)-
YX 75-210-840
YX75-200-600
GB/T 12755—91
续表1
截面茎本尺寸
展开宽度
YX70-200-600
YX28-200-600(1)
YX 28-200-600( I )
YX 28-150-900(1)
YX 28-150-900(［)
YX 28-150-900(1)
GB/T12755—91
续表1
散面基本尺寸
履开宽度
YX 28-150-900(W)
YX 28-160-750( 1 )
yx 28-150-750( 1 )
YX 51-250-750
YX 88-175-700*
YX 35-125-750
GB/T12755
续表1
敲面基本尺寸
展开宽度
YX 35-1 87. 5-750
YX 35-115-6901
YX 35-115-677-
YX 28-300-900([)
YX28-300-900(1)
YX 28-100-800(1)
GB/T12755—91
续:表1
截面基本尺寸
+20 1 20
展开宽度
YX 28-100-800(1)
YX 2F-180-900
GB/T12755-—91
续裁1
截面基本尺寸
133\4’24
4.1.2建筑用压型钢板的截面尺寸应符合下列任一条件（表1中带号的型号除外）4.1.2.1被距的模数为：50,100,150,200,250.3004.1.2.2有效覆盖宽度的尺寸系列为：300，450,600,750，900，1000。4.1.3根据需方要求，经供需双方协议，可供应表1以外截面尺寸的压型钢板。4.1.4压型钢板截面尺寸的允许偏差应符合表2中的规定。表2
不使用固定支架
使用固定支架
公称尺寸
≥150~200
300-~600
>600~1000
0. 35 --1. 6
注，压型辑板的公称厚度按所用原板材的相应标准规定。4.2长度及充许偏差
允许偏差
展开宽度
平板部分的厚度允许偏单按所用原板材的相应标规定
GB/T12755—91
4.2.1工厂生产的压型钢板按需方指定的定尺长度供货，定尺长度范圃为1.5~12m。4.2.2根据需方要求，经供需双方协议，可按本标准中4.2.1条所规定的定尺长度范圈以外的压型钢板以及板端切成使用要求的角度的压型钢板，4.2.3工地生产(或加工)的压型钢板可按需方指定长度以及板端切成使用要求的角度供货。4.2.4工地生产的压型钢板的长度允许偏差应符合表3中的规定。表3
公称长度
<10000
10 000
允许偏差
4.2.5工地生产(或加工)的压型钢板的长度偏差可按供需双方协议规定。4.3外形
4.3.1镶刀弯
压型钢板的镰刀弯不得大于表4中的规定。表4
测量长度
10:000
≥10:000
4.3.2不平度
压型钢板的平直部分和搭接边的不平度每米.不应大于1.5mm罐刀
4. 3. 3工地生产的压型钢板的切斜在总宽度 应不大于 3 mm,且应保证板长符合长度允许偏差的规定。
4.3.4工地生产（加工)的压型钢扳的切斜，可按供需双方协议规定。4.4压型钢板按实际重量或理论重量交货。按理论重量交货时，钢的密度以7.85kg/drm计算，4.5标记示例
用牌号为275-PT-Z,厚度为1.2mm的热键锌钢带制成的，长度为6000mm的YX28-150-900（V）压型钢板，其标记为：
压型板2×600-X28-1500(N)CB/1551275-PT-Z-GB2518—88
5．技术要求
5.1原板材及牌号
压型钢板的原板材可以使用冷轧板、镀锌板、彩色涂层板等不同类别的薄钢板，应在合同中注明.所用原板牌号，如需方未指定时，由供方选择，其技术要求应符合相应标准中的规定。5.2表面质量
压型钢板因成型所造成的表面缺陷，其深度(高度)不得超过原板材标推所规定的厚度公差之半，不允许有用10倍放大镜所观察到的裂纹存在。用镀锌钢板及彩色涂层钢板制成的压型钢板不得有镀层，涂层脱落以及影响使用性能的擦伤，6试验方法
6.1压型钢板的表面质量应用肉眼和10倍放大镜检查。GB/T12755—91
6.2截面尺寸应用钢尺和卡尺测量。对于不使用固定支架的压型钢板，应在距端面不小于500mm处进行；对于使用固定支架的压型钢板，测量波高时，应使上翼缘保持水平且波距调整到规定尺寸。6.3长度用钢卷尺测量。
6. 4测量镜刀弯时,应将压型钢板置于水平地面上,将拉紧的线的两端靠在压型板的凹侧边各距板两端0.5m处，测量该线到凹边的最大距离，如图2所示。谢量
刀等道
测量基准
《细线）
6.5切斜的测量方法如图3所示。短直尺
7检验规则
压型板应按批验收，每批应由同一原板材牌号、同一规格的压型铜板组成，每批重量不大于50t。8包装、标志和质量证明书
8.1包装
8.1.1压型钢板应成叠用垫木、铁皮包装捆扎，每拥包装重量不得大于10t。包装高度应术超过680mm,长度不大于12.5m。
GB/T12755—91
8.1.2包装用垫木应参照GB247标准中附录A的有关规定。8. 1. 3压型钢板长度不大于 3 m者捆扎不得少于 2 道;长度为 3~6 m者捆扎不得少于 3道,长度大于6m者捆扎不得少于4道。捆扎时需用木板垫隔，不得损伤压型钢板。8.1.4根据需方要求，经供需双方协议，可进行精包装，其包装方法由供需双方协议规定。8.2标志
8.2.1成叠包装捆扎的压型钢板，每捆应在侧面有2个标志，每捆最上面一张板上应喷涂（或粘贴）标志。
2标志上应注明标准号、供方名称或厂标、原板材牌号、厚度、产品型号、批号、长度、张数、重量及掘号。
8.3质量证明书
每批交货的压型钢板必须附有证明该批压型钢板符合标准要求及订货合同的质量证明书。质量证明书应包括以下内容：
标准编号；
供方名称（或厂标）
需方名称；
合同号、批号：
规格（产品型号、厚度、长度）及颜色（指彩涂板）原板材标准号及牌号：
重盘、捆数及每捆的张数；
h、：技术监督部门印记，
发货日期。
GB/T 12755—91
附录A
压型铜板的抗弯强斑
（参考件）
压型钢板的弯曲压应力和挠度，根据压型钢板有效截面特性按使用条件由表A1中公式计算。表A1
使用条件
注： —李曲压应力+
基材设计强度+E
大允许琥度。
弯曲压应力。
均布荷载标准值，
跨度Wet
压型钢板基材的弹性模量，Ia
384 EI
884BLe
压型钢板的有效截面抵抗矩；
压难铜概的有效髓面慎性矩，血附录B
压型钢板的截面特性
（参考件）
25种压型钢板的截面特性值见表B1。表B1
压型剃板型号
YX 173-300-300
YX130-300-600
YX 130-275-550
YX 75-230-690 (1 )
压型钢板
捞度，［a］
有效裁面特性
(cm*/m)
(cm°/m)
压型剃板型号
YX75-230-690(I)
YX 75-200-600
YX 70-200-600
YX 75-210-B40
YX 38-175-700
YX35-126-750
YX 35-115-690
YX 35-115-677
YX 35-187, 5-750
YX 28-150-900([)
YX 28-150-750( I )
GB/T12755--91
续表 B1
板厚#
(cm/m)
有效截面特性
(em'/m)
