【国家标准(GB)】 铁镍碱性蓄电池总规范

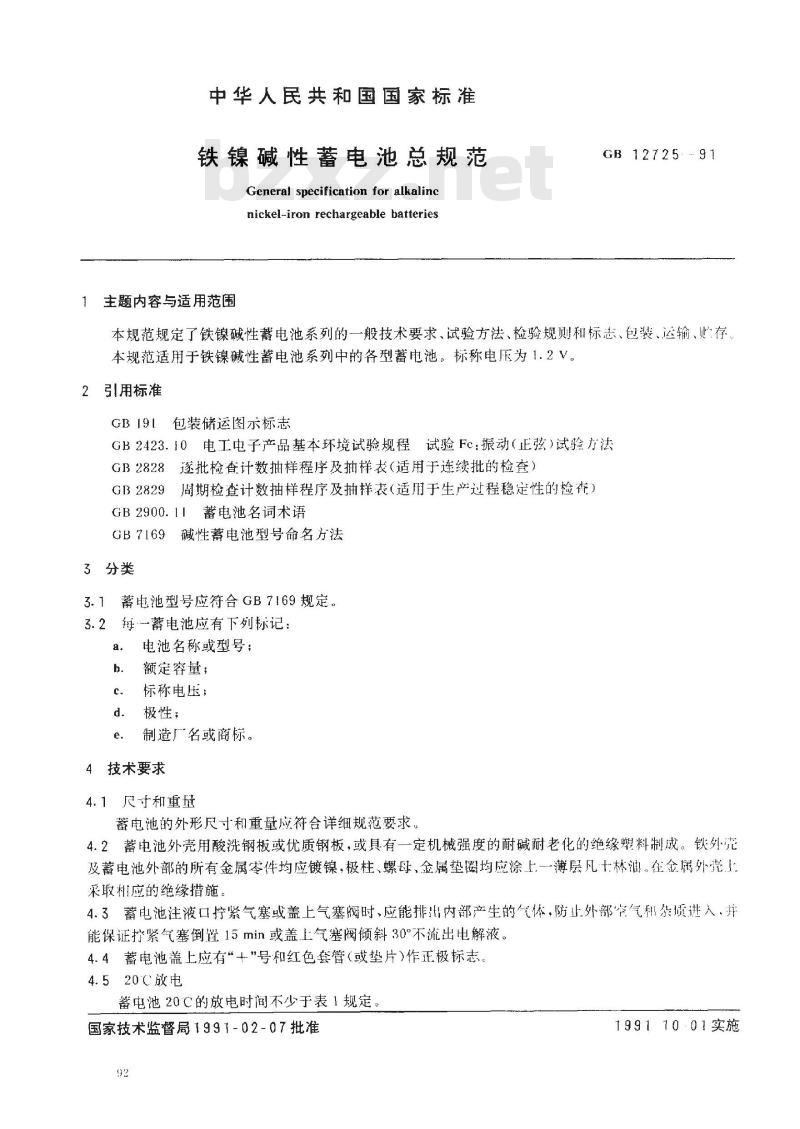

中华人民共和国国家标准
铁镍碱性蓄电池总规范
General specification for alkalincnickel-iron rechargeable batteries1主题内容与适用范围
GB 12725
本规范规定了铁镍碱性蓄电池系列的一般技术要求、试验方法、检验规则和标志、包装、连输、贮存本规范适用于铁镍碱性蓄电池系列中的各型蓄电池。标称电压为1.2V。2引用标准
包装储运图示标志
GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2828遂批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB2900.11蓄电池名词术语
GB7169碱性蓄电池型号命名方法3分类
3.1蓄电池型号应符合GB7169规定。3.2拜一蓄电池应有下列标记：
电池名称或型号：
额定容量；
标称电压；
极性；
制造厂名或商标。
4技术要求
4.1尺寸和重量
蓄电池的外形尺寸和重量应符合详细规范要求。4.2蓄电池外壳用酸洗钢板或优质钢板，或具有一定机械强度的耐碱耐老化的绝缘塑料制成。铁外壳及蓄电池外部的所有金属零件均应镀镍，极柱、螺母、金属垫圈均应涂上一薄层凡十林油，在金属外壳上采取相应的绝缘措施。
4.3蓄电池注液口行紧气塞或盖上气塞阀时，应能排出内部产生的气体，防止外部窄气和杂质进入，并能保证拧紧气塞倒置15min或盖上气塞阀倾斜30°不流出电解液。4.4蓄电池盖上应有“+”号和红色套管（或垫片）作正极标志。4.520C放电
蓄电池20C的放电时间不少于表1规定国家技术监督局1991-02-07批准92
19911001实施
放电电流，人
4.6机械强度
终止电压.V
GB 12725 ---97

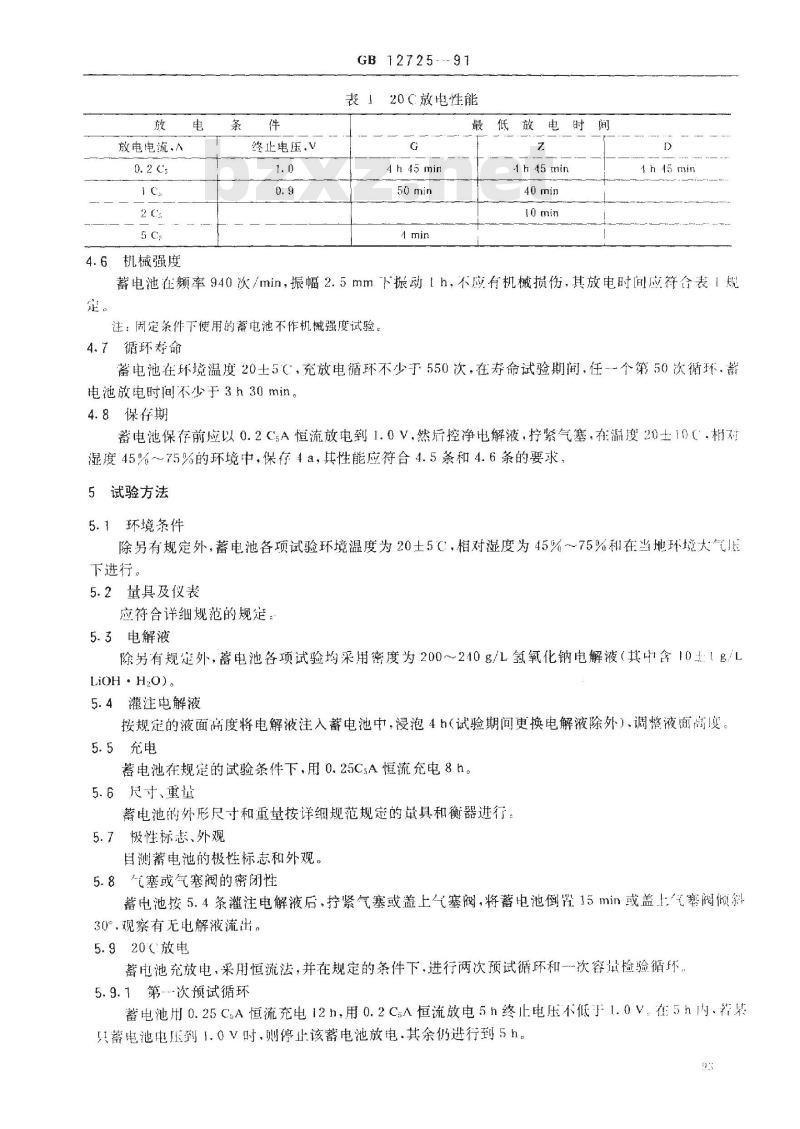

表120C放电性能
放电时
4 h 45 min
50 min
1h45min
1 h 45 min
蓄电池在频率940次/min，振幅2.5mm下振动1h，不应有机械损伤，其放电时间应符表1规定。
注：闹定条件下使用的蓄电池不作机械强度试验。4.7循环寿命
蓄电池在环境温度20士5℃，充放电循环不少于550次。在寿命试验期间，任-个第50次循环，电池放电时间不少于3h30min。
4.8保伴期
蓄电池保存前应以0.2CsA恒流放电到1.0V，然后控净电解液，拧紧气塞，在温度20±10C.相对湿度45%～75%的环境中，保存4a，其性能应符合4.5条和4.6条的要求，5试验方法
5.1环境条件
除另有规定外，蓄电池各项试验环境温度为20士5C，相对湿度为45%～75%和在当地环境大下进行。
5.2量具及仪表
应符合详细规范的规定。
5.3电解液
除另有规定外，蓄电池各项试验均采用密度为200～210g/L氢氧化钠电解液（其中含10生乌/LLiOH - H2O)。
5.4灌注电解液
按规定的液面高度将电解液注入蓄电池中，漫泡4h(试验期间更换电解液除外)，调整液面高度。5.5充电
蓄电池在规定的试验条件下，用0.25CsA恒流充电8h。5.6尺寸、重量
蓄电池的外形尺寸和重量按详细规范规定的量具和衡器进行：5.7极性标志、外观
目测电池的极性标志和外观。
5.8塞或气塞阀的密闭性
蓄电池按5.4条灌注电解液后，拧紧气塞或盖上气塞阀，将蓄电池倒置15min或盖上汽塞阀倾斜30°，观察有无电解液流出。
5.920℃放电
蓄电池充放电，采用恒流法，并在规定的条件下.进行两次预试循环和次容量检验循环。5.9.1第-次预试循环
蓄电池用0.25CsA恒流充电12h，用0.2CsA恒流放电5h终止电压不低于1.0V.在5h内、格转只警电池电压到1.0时，则停止该蓄电池放电.其余仍进行到5h。93

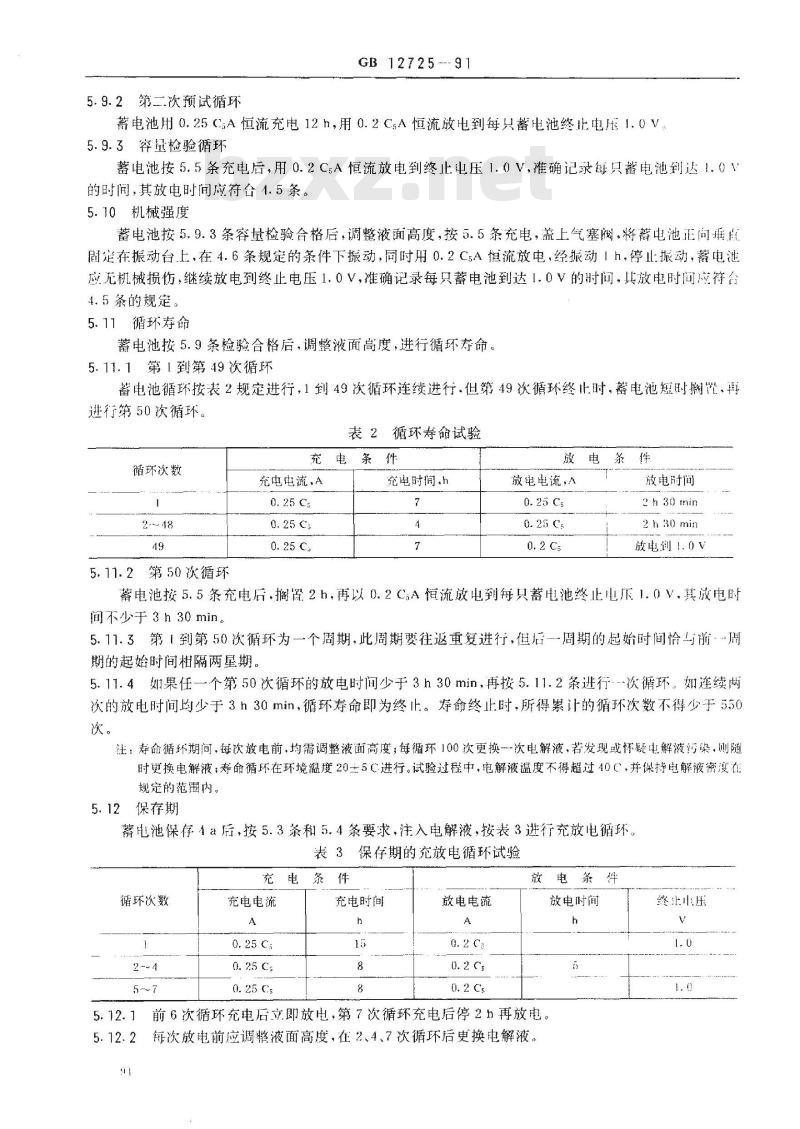

5.9.2第二次预试循环
GB 12725--- 91
蓄电池用0.25CsA恒流充电12h，用0.2C5A恒流放电到每只蓄电池终止电片1.0V。5.9.3容量检验循环
蓄电池按5.5条充电后，用0.2CsA恒流放电到终止电压1.0V，准确记录每只蓄电池到达1.0V的时间，其放电时间应符合1.5条。5.10机械强度
蓄电池按5.9.3条容量检验合格后，调整液面高度，按5.5条充电，盖上气塞阀，将蓄电池正向垂直剧定在振动台上，在4.6条规定的条件下振动，同时用0.2CA恒流放电，经振动1h，停止振动，蓄电池应无机械损伤，继续放电到终止电压1.0V，准确记录每只蓄电池到达1.0V的时问，其放电时间应符合4.5条的规定。
5.11循环寿命
蓄电池按5.9条检验合格后，调整液面高度，进行循环寿命。5.11.1第1到第49次循环
蓄电池循环按表2规定进行，1到49次循环连续进行.但第49次循环终止时，蓄电池短时搁置，再进行第50次循环。
表2循环寿命试验
循环次数
5.11.2第50次循环
充电条件
充电电流、A
充电时间，h
放电条件
放电电流，人
放电附间
2h30min
2h30min
放电到1.0V
蓄电池按5.5条充电后.搁置2h，再以0.2C.A恒流放电到每只蓄电池终止电压1.0V，其放电时间不少于3h30min。
5.11.3第「到第50次循环为一个周期，此周期要往返重复进行，但后周期的起始时间恰与前-周期的起始时间相隔两星期。
5.11.4如果任一个第50次循环的放电时间少于3h30min，再按5.11.2条进行次循环，如连续两次的放电时间均少于3h30min，循环命即为终止。寿命终止时，所得累计的循环次数不得少于550次。
注：寿命循环期问，每次放电前，均需调整液面高度；每循环100次更换一次电解液，若发现或怀疑电解液污染，测随时更换电解液；寿命循环在环境温度20±5C进行。试验过程中，电解液温度不得超过40C，并保持电解液密度在规定的范围内。
5.12保存期此内容来自标准下载网
蓄电池保存4a后，按5.3条和5.4条要求，注入电解液，按表3进行充放电循环。表3保存期的充放电循环试验
充电条件
循环次数
充电电流
充电时间
放电电流
放电条
放电时间
前6次循环充电后立即放电，第7次循环充电后停2h再放电。5.12.1
每次放电前应调整液面高度，在2、4、7次循环后更换电解液，5.12.2
终正叫压
GB12725 -- 91

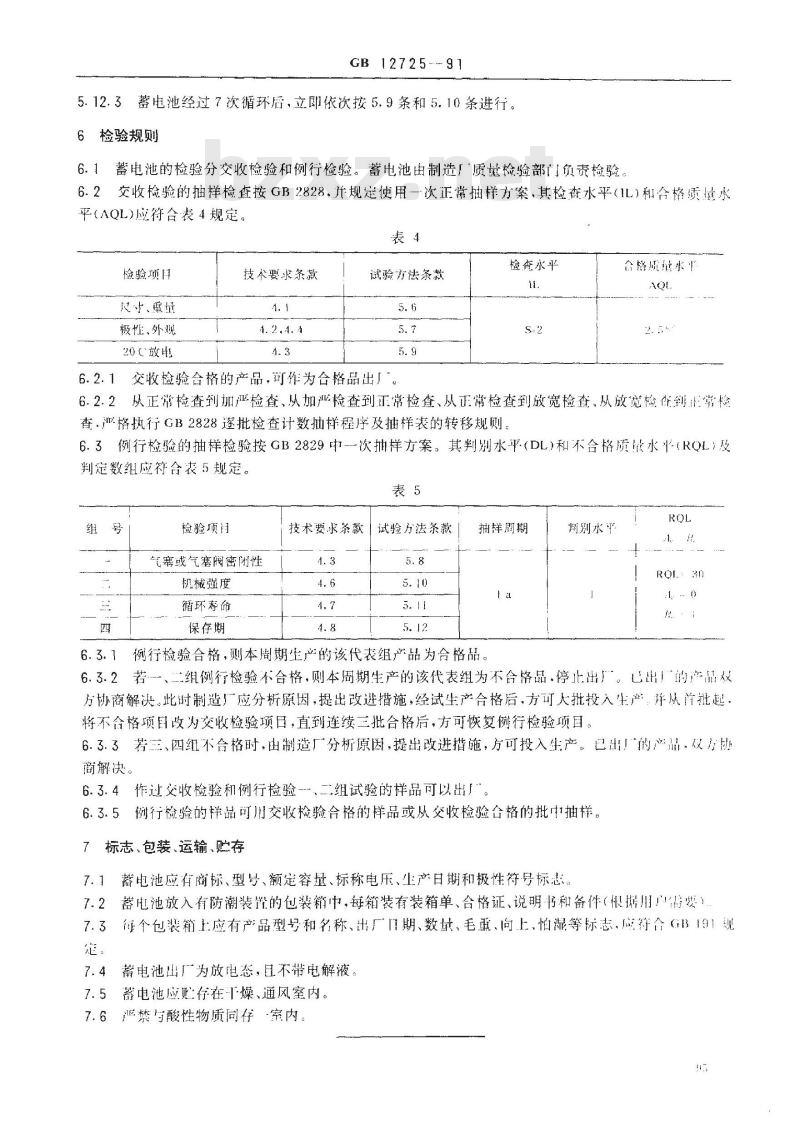

5.12.3蓄电池经过7次循环后，立即依次按5.9条和5.10条进行。6检验规则
6.1蓄电池的检验分交收检验和例行检验。蓄电池由制造厂质量检验部门负责检验6.2交收检验的抽样检查按GB2828.并规定使用一次正常抽样方案，其检查水平（1L）和合格质基水平（AQL）应符合表4规定。
检验项旧
尺寸、重量
极性、外观
20C放电
技术要求条款
试验方法条款
6.2.1交收检验合格的产品，可作为合格品出厂检查水平
合格质旗求单
6.2.2从正常检查到加严检查、从加严检查到正常检查、从正常检查到放宽检查、从放宽检查到出常检查.格执行GB2828逐批检查计数抽样程序及抽样表的转移规则6.3例行检验的抽样检验按GB2829中-次抽样方案。其判别水平（DL）和不合格质量水平（RQL）及判定数组应符含表5规定。
检验顶问
气寨或气塞阀密闭性
机械强度
循环寿命
保存期
技术要求条款试验方法条款
拥样周期
例行检验合格，则本周期生产的该代表组产品为合格品。6.3.11
判别水平
6.3.2著、二组例行检验不合格，则本周期生产的该代表组为不合格品.停止出广。已出厂的产晶品双方协商解决。此时制造厂应分析原因，提出改进措施，经试生产合格后，方可大批投入生产：。并从首批起。将不含格项目改为交收检验项目，直到连续三批合格后，方可恢复例行检验项目。6.3.3著三、四纽不合格时，由制造厂分析原因，提出改进措施，方可投入生产。巴出！的产品，双方协商解决。
6.3.4作过交收检验和例行检验-、二组试验的样品可以出厂6.3.5例行检验的样品可用交收检验合格的样品或从交收检验合格的批中抽样。7标志、包装、运输、贮存
7.1蓄电池应有商标、型号、额定容量、标称电压、生产日期和极性符号标志。7.2蓄电池放入有防潮装暨的包装箱中，每箱装有装箱单、合格证、说明书和备件（根据用需要）7.3得个包装箱上应有产品型号和名称、出厂门期、数封、毛重、向上、怕湿等标志，应符合（3191规：
7.4蓄电池出厂为放电态，且不带电解液。7.5蓄电池应贮存在燥、通风室内。7.6严禁与酸性物质同存案内。

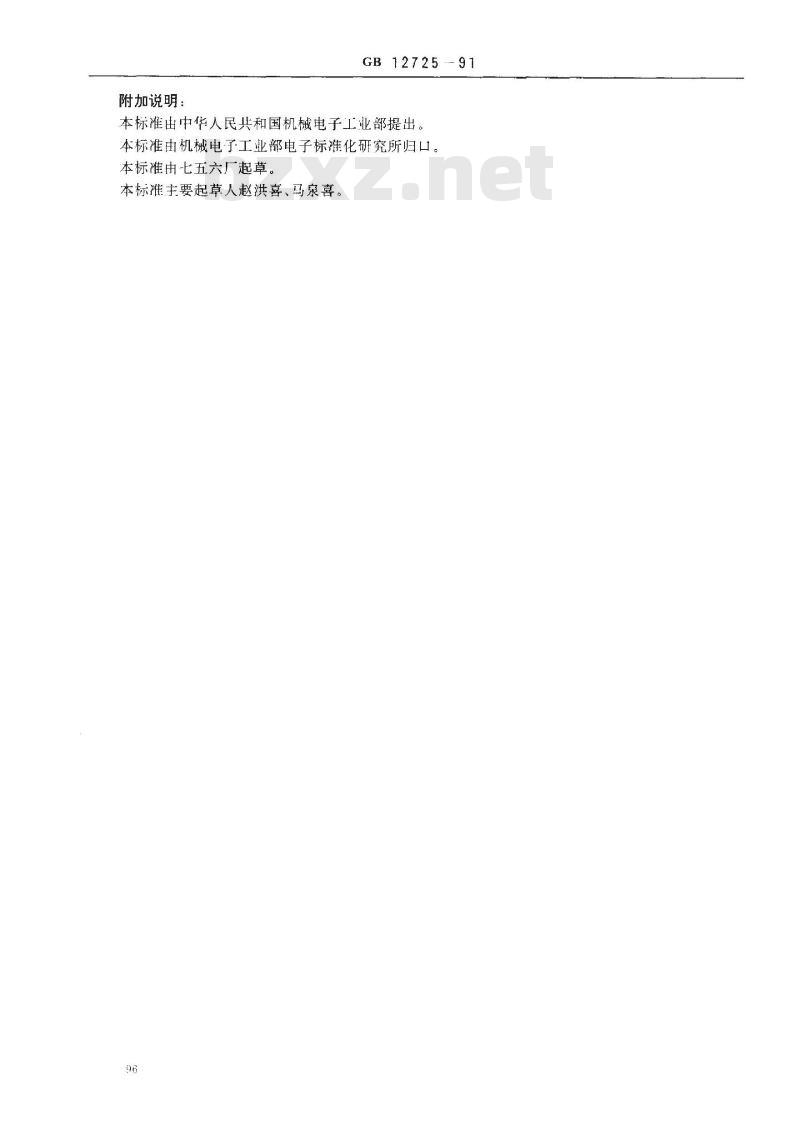

附加说明：
GB12725-91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口。本标准由七五六厂起草。
本标准主要起草人赵洪喜、马泉喜。96
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
