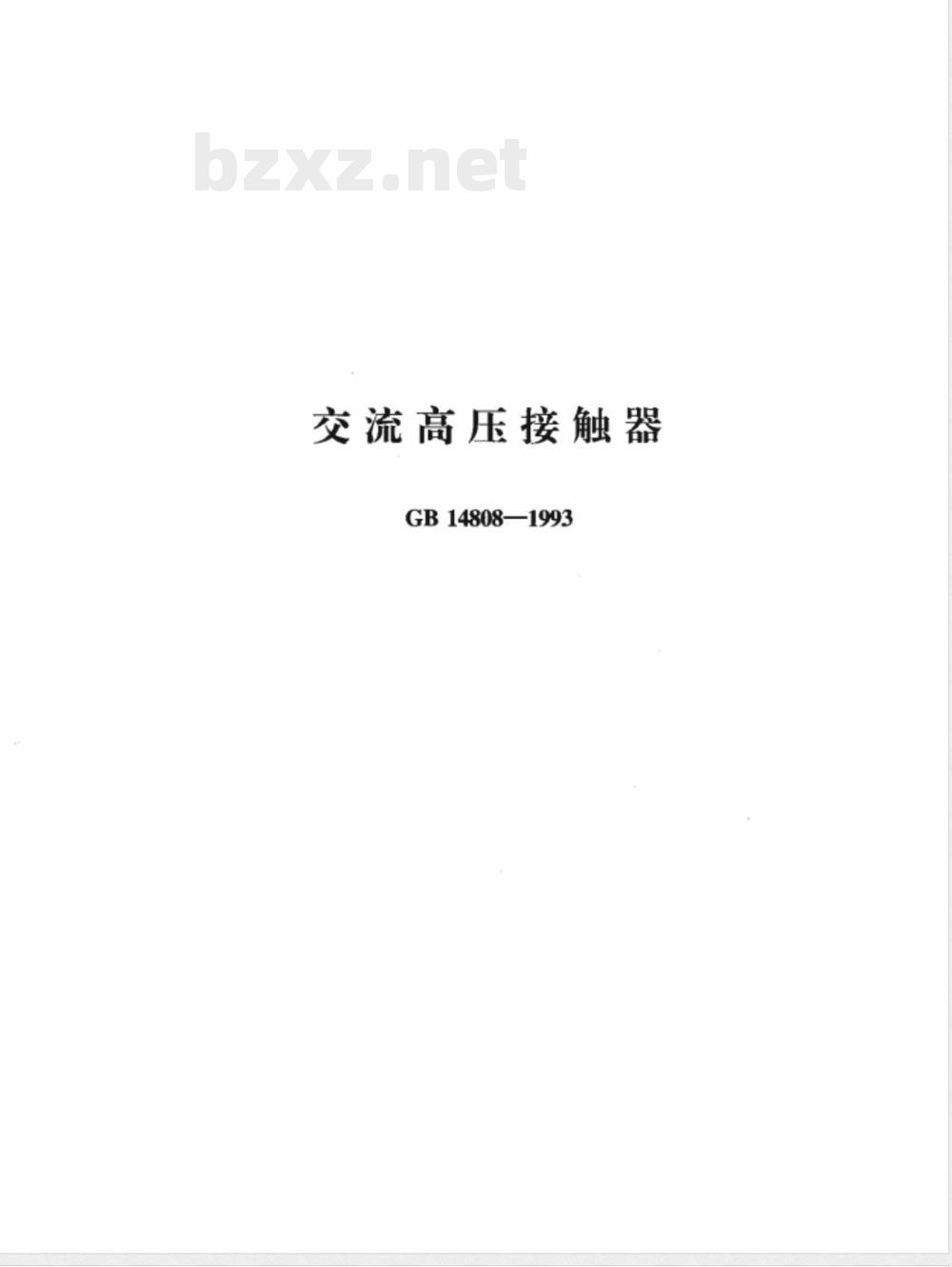

【国家标准(GB)】 交流高压接触器

交流高压接触器
GB14808—1993

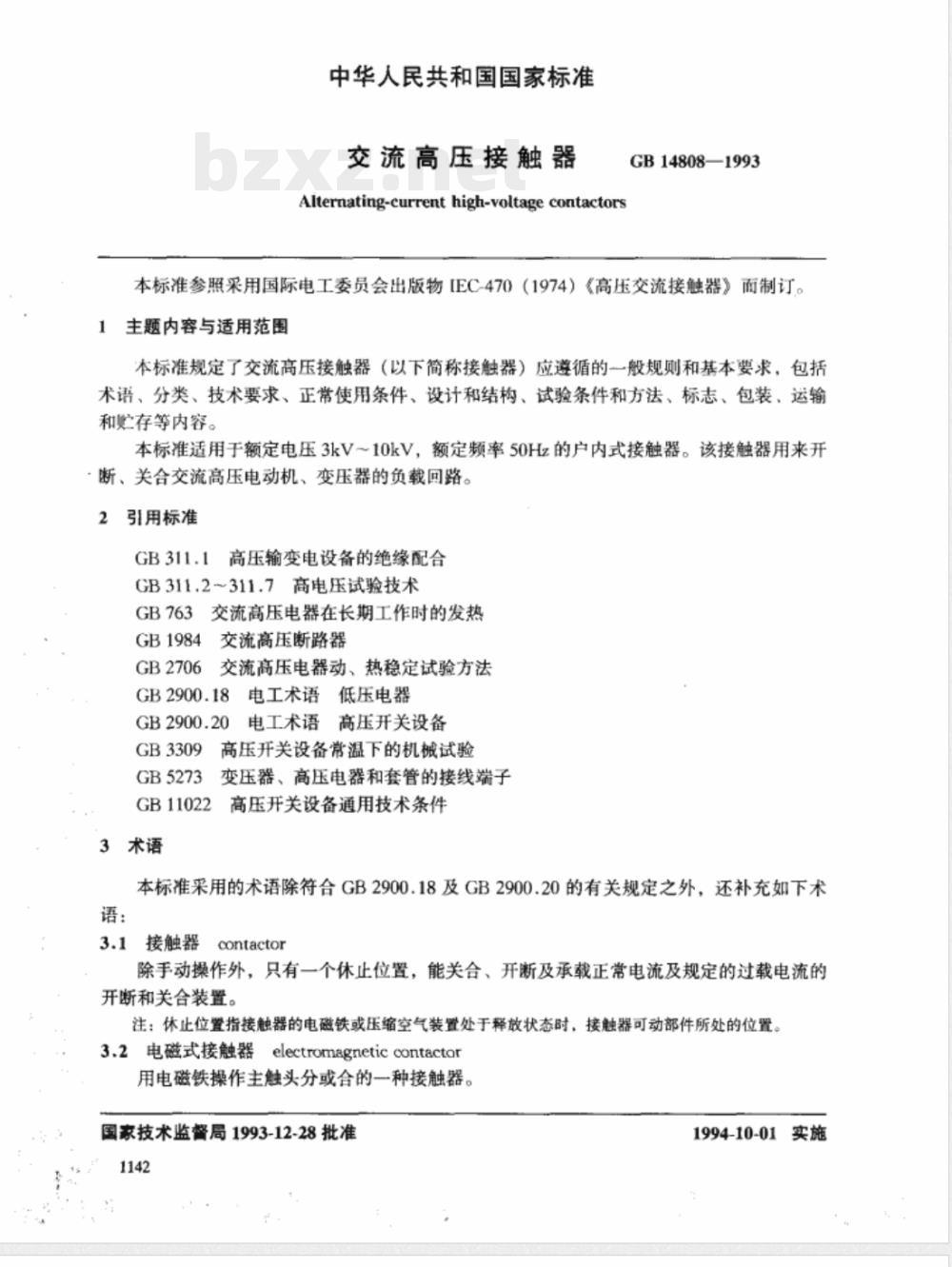

中华人民共和国国家标准
交流高压接触器
Aiternating-currenthigh-voltagecontactorsGB14808—1993
本标准参照采用国际电工委员会出版物[EC-470（1974）《高压交流接触器》面制订。1主题内容与适用范围
本标准规定了交流高压接触器（以下简称接触器）应遵循的一般规则和基本要求，包括术语、分类、技术要求、正常使用条件、设计和结构、试验条件和方法、标志、包装、运输和贮存等内容。
本标准适用于额定电压3kV～10kV，额定频率50Hz的户内式接触器。该接触器用来开断、关合交流高压电动机、变压器的负载回路。引用标准
GB311.1高压输变电设备的绝缘配合GB311.2~311.7高电压试验技术
GB763交流高压电器在长期工作时的发热GB1984交流高压断路器
GB2706
交流高压电器动、热稳定试验方法GB2900.18
GB2900.20
GB3309
GB5273
GB11022
3术语
电工术语低压电器
电工术语高压开关设备
高压开关设备常温下的机械试验变压器、高压电器和套管的接线端子高压开关设备通用技术条件
本标准采用的术语除符合GB2900.18及GB2900.20的有关规定之外，还补充如下术语：
3.1接触器
contactor
除手动操作外，只有一个休止位置，能关合、开断及承载正常电流及规定的过载电流的开断和关合装置。
注：休止位置指接触器的电磁铁或压缩空气装置处于释放状态时，接触器可动部件所处的位置。3.2电磁式接触器electromagneticcontactar用电磁铁操作主触头分或合的一种接触器。国家技术监督局1993-12-28批准1142
1994-10-01实施

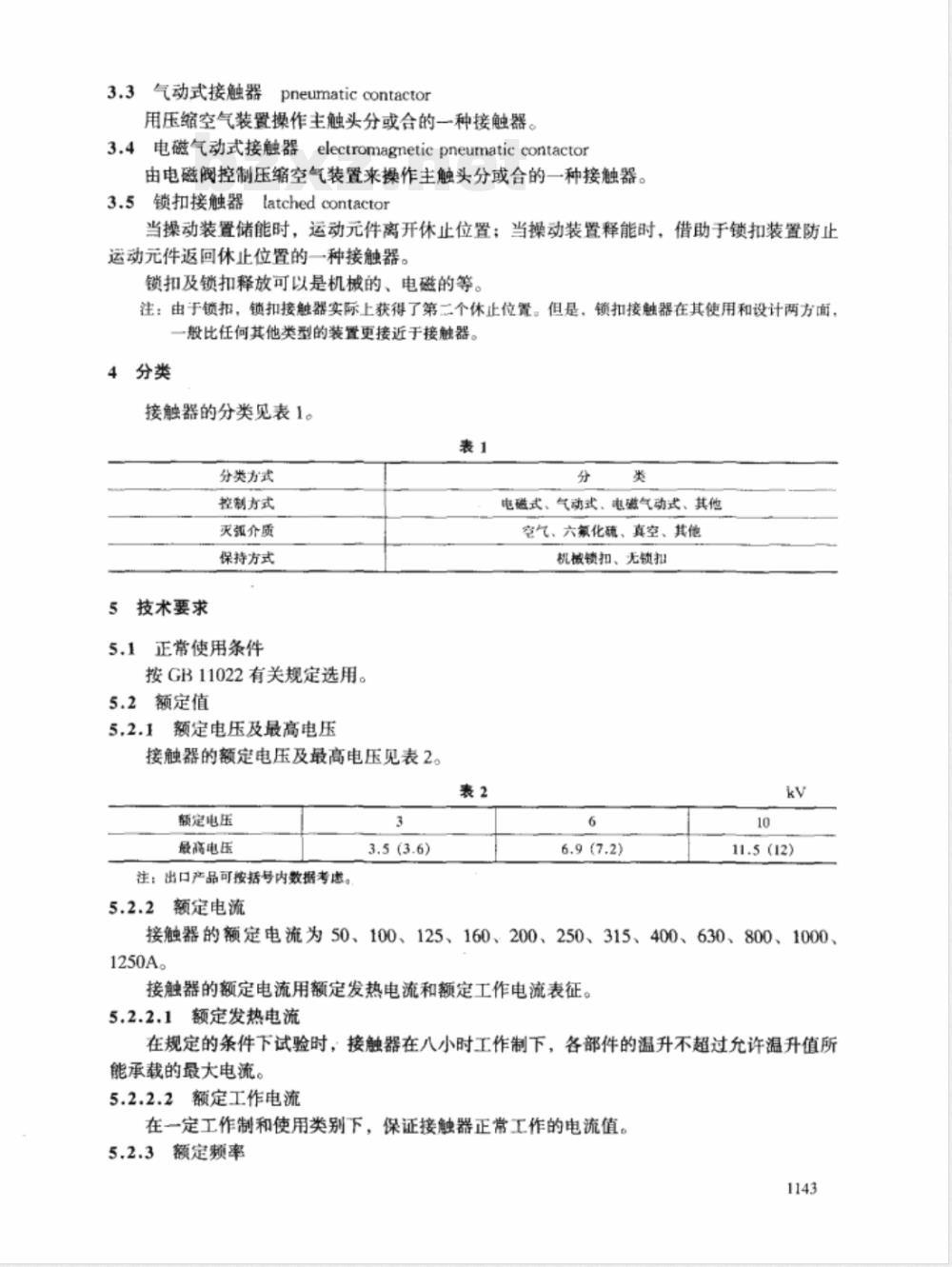

3.3气动式接触器
导pneumaticcontactor
用压缩空气装置操作主触头分或合的一种接触器。3.4电磁气动式接触器electromagneticpneumaticcontactor由电磁阀控制压缩空气装置来操作主触头分或合的一种接触器。3.5锁扣接触器latchedcontactor当操动装置储能时，运动元件离开休止位置；当操动装置释能时，借助于锁扣装置防止运动元件返回休止位置的一种接触器。锁扣及锁扣释放可以是机械的、电磁的等。注：由于锁扣，锁扣接触器实际上获得了第二个休止位置。但是，锁扣接触器在其使用和设计两方面，一般比任何其他类型的装置更接近于接触器。4分类
接触器的分类见表1。
分类方式
控制方式
灭弧介质
保持方式
技术要求
正常使用条件
按GB11022有关规定选用。
5.2额定值
5.2.1额定电压及最高电压
接触器的额定电压及最高电压见表2。额定电压
最高电压
注：出口产品可按括号内数据考虑。5.2.2额定电流
3.5 (3.6)
电磁式、气动式、电磁气动式、其他空气、六氟化硫、真空、其他
机械锁扣、无锁扣
6.9 (7.2)
接触器的额定电流为50、100、125、160、200、250、315、400、630、800、1000、1250A。
接触器的额定电流用额定发热电流和额定工作电流表征。5.2.2.1额定发热电流
在规定的条件下试验时，接触器在八小时工作制下，各部件的温升不超过允许温升值所能承载的最大电流。
5.2.2.2额定工作电流
在一定工作制和使用类别下，保证接触器正常工作的电流值。5.2.3额定频率

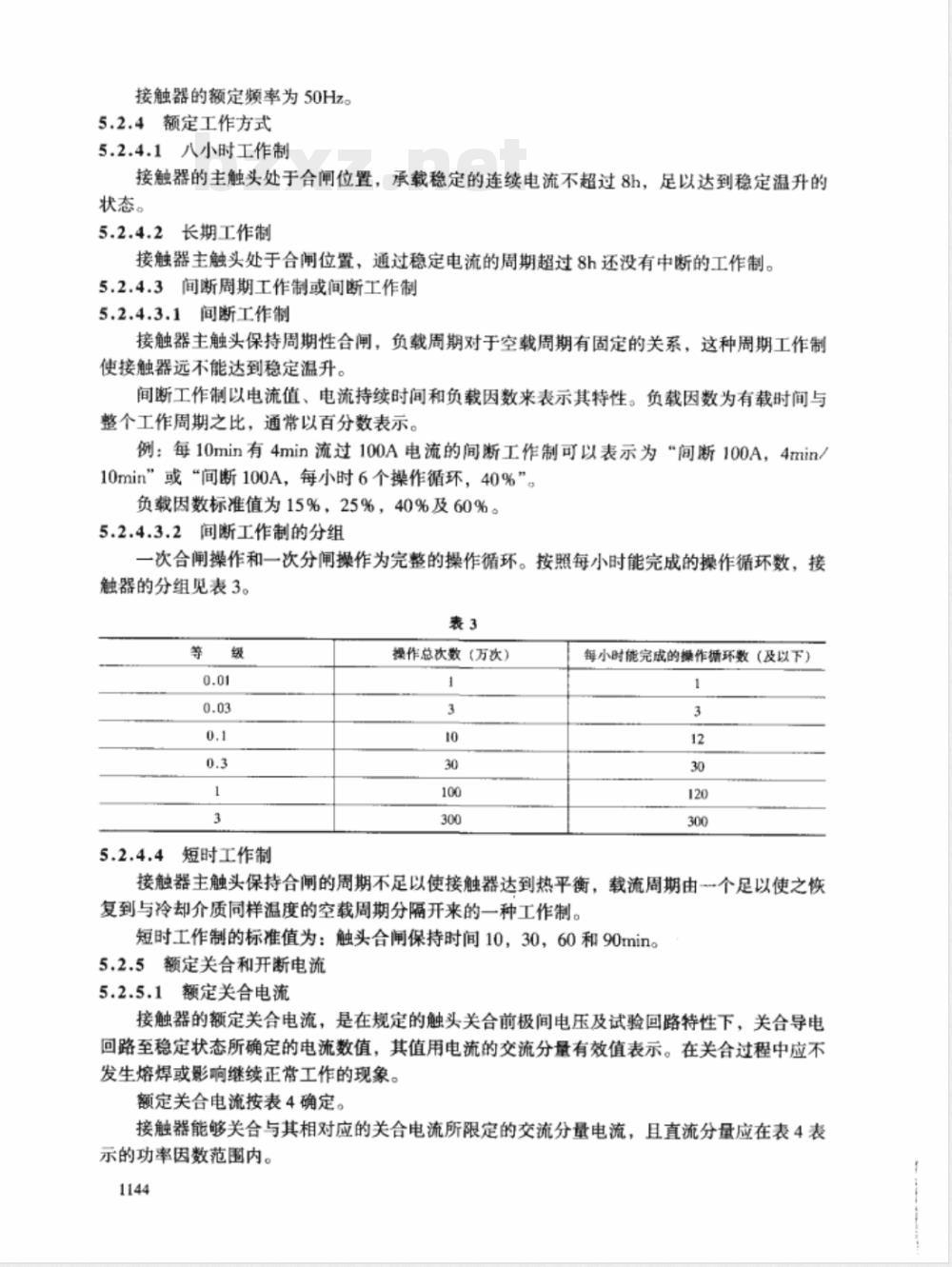

接触器的额定频率为50Hz。
5.2.4额定工作方式
5.2.4.1八小时工作制
接触器的主触头处于合闸位置，承载稳定的连续电流不超过8h，足以达到稳定温升的状态。
5.2.4.2长期工作制
接触器主触头处于合闻位置，通过稳定电流的周期超过8h还没有中断的工作制。5.2.4.3间断周期工作制或间断工作制5.2.4.3.1间断工作制
接触器主触头保持周期性合闻，负载周期对于空载周期有固定的关系，这种周期工作制使接触器远不能达到稳定温升。间断工作制以电流值、电流持续时间和负载因数来表示其特性。负载因数为有载时间与整个工作周期之比，通常以百分数表示。例：每10min有4min流过100A电流的间断工作制可以表示为“间断100A，4min10min”或“间断100A，每小时6个操作循环，40%”。负载因数标准值为15%，25%，40%及60%。5.2.4.3.2间断工作制的分组
一次合闸操作和一次分闻操作为完整的操作循环。按照每小时能完成的操作循环数，接触器的分组见表3。
5.2.4.4短时工作制
操作总次数(万次）
每小时能完成的操作循环数（及以下）1
接触器主触头保持合闸的周期不足以使接触器达到热平衡，载流周期由一个足以使之恢复到与冷却介质同样温度的空载周期分隔开来的一种工作制。短时工作制的标准值为：触头合闸保持时间10，30，60和90min。5.2.5额定关合和开断电流
5.2.5.1额定关合电流
接触器的额定关合电流，是在规定的触头关合前极间电压及试验回路特性下，关合导电回路至稳定状态所确定的电流数值，其值用电流的交流分量有效值表示。在关合过程中应不发生熔焊或影响继续正常工作的现象。额定关合电流按表4确定。
接触器能够关合与其相对应的关合电流所限定的交流分量电流，且直流分量应在表4表示的功率因数范围内。
使用类别
表中，
额定工作电流：
额定电压；
一关合电流：
U—关合前电压；
U,——恢复电压：
I一开断电流。

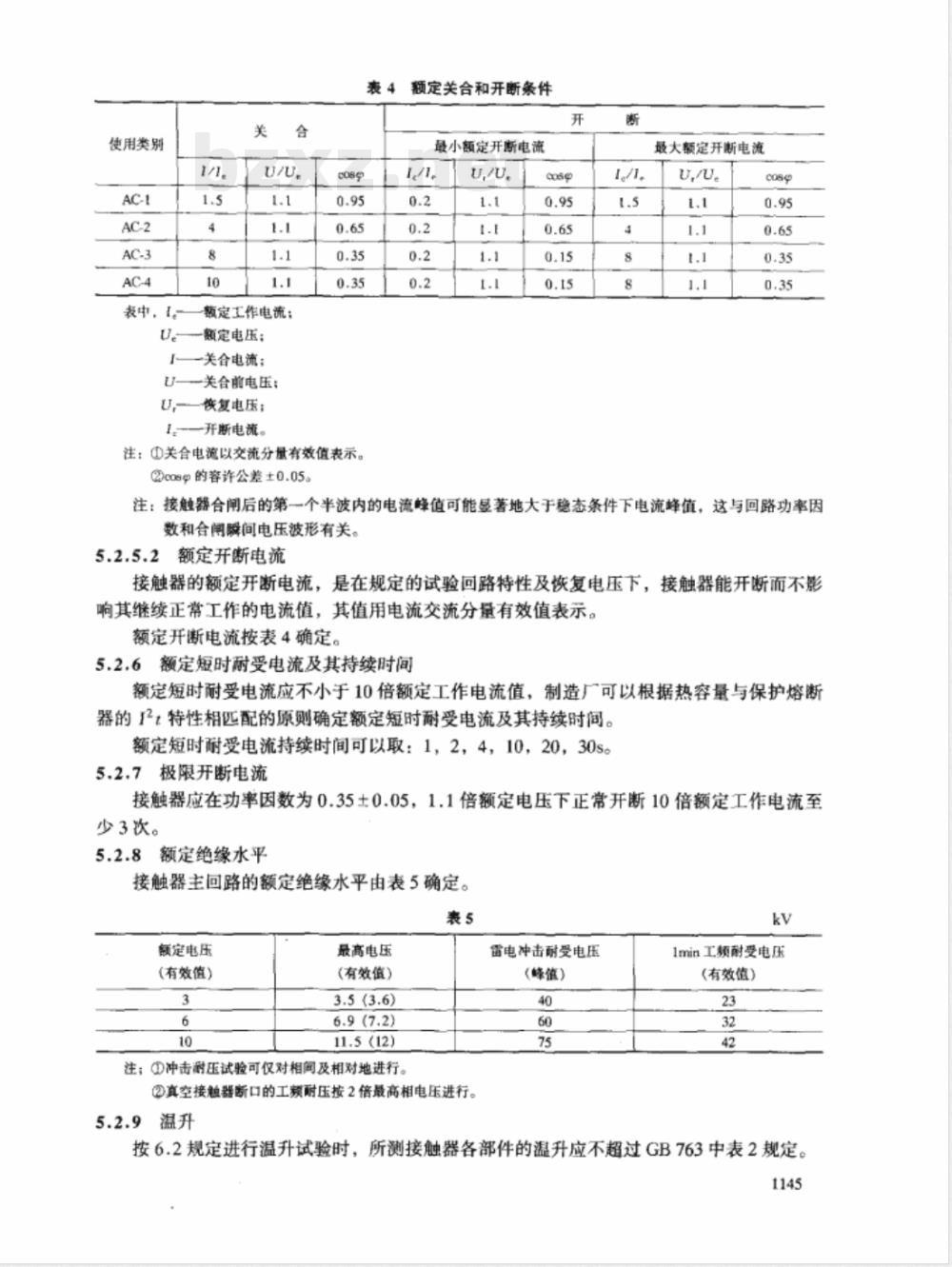

表4额定关合和开断条件
最小额定开断电流
注：①关合电流以交流分量有效值表示。②)c089的容许公差±0.05。
最大额定开断电流
注：接触器合阐后的第一个半波内的电流峰值可能著地大于稳态条件下电流峰值，这与回路功率因数和合阐瞬间电压波形有关。
5.2.5.2额定开断电流
接触器的额定开断电流，是在规定的试验回路特性及恢复电压下，接触器能开断而不影响其继续正常工作的电流值，其值用电流交流分量有效值表示。额定开断电流按表4确定。
5.2.6额定短时耐受电流及其持续时间额定短时耐受电流应不小于10倍额定工作电流值，制造厂可以根据热容量与保护熔断器的了t特性相匹配的原则确定额定短时耐受电流及其持续时间。额定短时耐受电流持续时间可以取：1，2，4，10，20，30s。5.2.7极限开断电流
接触器应在功率因数为0.35土0.05，1.1倍额定电压下正常开断10倍额定工作电流至少3次。
5.2.8额定绝缘水平
接触器主回路的额定绝缘水平由表5确定。表5
额定电压
(有效值)
最高电压
(有效值)
3.5 (3.6)
6.9 (7.2)
11.5 (12)
注；①冲击耐压试验可仅对相间及相对地进行。②真空接触器断口的工频耐压按2倍最高相电压进行。5.2.9温升
雷电冲击耐受电压
(峰筐）
1min工颖耐受电压
(有效值)
按6.2规定进行温升试验时，所测接触器各部件的温升应不超过GB763中表2规定。1145
5.2.10使用类别
接触器的使用类别由表6给出。每一使用类别可由额定电流、额定电压、额定关合、开断电流及主回路的功率因数等参数来表示，见表4。表6中的使用类别原则上与表4相对应。接触器用于电动机转子回路、电容器组、变压器时，其使用类别由制造厂和用户协议确定。
表6使用类别
使用类别
典型的应用
无电感或稍带电感的负载，如电阻炉滑环式电动机的启动和反接制动鼠笼式电动机的启动和运行中开断鼠笼式电动机的起动、反接制动和点动注：①反接制动为电动机运行时，利用换接电动机定子绕组的方法使电动机迅速停机或反转。②点动即在短时间内多次开断、关合电流使电动机所驱动的机械得到小的位移。5.2.11机械寿命
接触器的机械寿命以“分”和“合”或“合分”为--次，优先采用以下数值：1.3，1030，100，300万次。
5.2.12电寿命
接触器的电寿命为制造厂和用户协议进行试验的项目，其指标由供需双方协议确定。试验条件由表7给出，试验中不允许修理和更换零部件。表7验证电寿命时关合和开断条件使用类别
表中，1。
额定工作电流：
额定电压：
一关合电流：
U关合前电压：
恢复电压；
开断电流
注：①关合电流以交流分量有效值表示。②cos9的容许公差±0.05。
耐受过载电流的能力
正在考虑中。
5.2.14现场开合感应电动机试验89
开合感应电动机试验要求为300kV～500kW，其过电压倍数不大于2.5。5.2.15
控制回路电源额定电压
控制回路电源额定电压从下列值中选取：直流24，48，110，220V；
交流100l），1272），220，380V。注：1）仅限于由电压互感器次级回路供电的接触器。2）仅用于矿并下的接触器。
5.2.16气动操作用压缩空气气源的额定气压操作用压缩空气气流的额定气压从下列值中选取：0.1,0.25,0.5,1.0MPa
应提供接触器每一次合阐和分闸操作所消耗的空气体积（在大气压下）。5.2.17辅助回路的额定值
接触器辅助回路的额定值有额定电压、额定电流、额定频率和额定开断电流，具体数值由产品技术条件给出。
5.3设计与结构
5.3.1概述
接触器选用的材料应适合专用要求。触头压力应通过陶瓷或其他不易变形的材料传递。如采用其他的绝缘材料，则金属零件应有足够的弹性以补偿绝缘材料可能产生的收缩或变形。5.3.2对接触器中液体和气体的要求按GB11022中第6.1条和第6.2条规定。5.3.3接触器的接线端子
按GB5273规定。
5.3.4接触器的接地端子
按GB11022中第6.3条规定。
5.3.5辅助设备
按GB11022中第6.6条规定。
每台接触器应有一定数量的辅助回路和两种辅助触头（a触头和b触头）。5.3.6机械操作
除非产品技术条件另有规定，接触器操作电源（气源）的电压（气压）为其额定值的85%~110%范围，周围空气温度从下限值到+40℃范围内均应可靠合闸，以上要求对交、直流都适用。
注：对于短时工作制用的接触器，如锁扣接触器，其操作电源（气源）极限值由制造厂与用户协商确定
除非产品技术条件另有规定。电磁式或电磁气动式接触器的释放电压应不大于75%操作电源电压U；对于交流操作电源，额定频率下的释放电压还应不低于20%U；而对于直流电源电压，则应不低于10%Us。5.3.7铭牌
每一接触器应设有铭牌，接触器处于正常工作位置时，铭牌应明显可见。标志的参数应清晰、耐久。铭牌应包含有下列数据。a.厂名；
b.产品型号和名称；
c，额定频率；
d.额定电压和最高电压；
e.额定发热电流（如果有）；
f.六氟化硫气体工作压力及极限范围（如果有）；g.制造年月；
h.出厂编号。
6型式试验
接触器型式试验的目的是验证其性能是否符合本标准的要求及产品技术条件的具体要求。受试接触器应与产品技术条件和图样相符。在下列情况下，应进行型式试验。a.新产品；
b.转厂试制产品；
c.当产品在设计、工艺或所使用的材料作重要的改变时作相应的试验；d.批量生产的产品，每8年应进行一次温升、机械寿命及额定关合、开断电流试验，其他项目必要时也可进行。
型式试验项目可分必试项目和按供需双方协议进行的项目。A必试项目
a.绝缘试验；
b.温升试验；
c.主回路电阻测量；
d.机械试验（包括机械特性试验、机械操作试验和机械寿命试验）；e，额定关合和开断电流试验；
f.额定短时耐受电流试验：
g.密封试验。
B按供需双方协议进行的试验
a，电寿命试验；
b.极限开断电流试验：www.bzxz.net
c.现场开合感应电动机试验。
6.1绝缘试验
6.1.1试验时周围大气条件
试验时所加电压应按GB311.2的规定进行大气因数校正。6.1.2受试接触器条件
按GB11022第7.1.3条规定。
当接触器底座为绝缘材料时，应在接触器正常安装的底座固定面上放置一金属部件作为接触器框架的一部分。当接触器具有绝缘外壳时，外壳要用与框架相连的金属箔覆盖。6.1.3试验电压值
按5.2.8表5规定。
6.1.4试验电压的施加
按GB11022第7.1.4，7.1.10条的规定进行。6.1.5冲击耐压试验
按GB311.1第4.5条及GB311.3的规定进行。6.1.6工频耐压试验
按GB311.1第4.7条及GB311.2第3条的规定进行。6.2温升试验
温升试验的技术要求和试验方法按GB763及GB11022中第7.3条规定进行。6.2.1主回路的温升试验
接触器主回路温升试验的通过电流，对八小时工作制及长期工作制下运行的接触器，是它的额定发热电流；对其他工作制下运行的接触器，则是它的相应工作方式下的额定工作电流。
6.2.2控制回路和辅助回路的温升试验八小时工作制和长期工作制，按GB11022第7.3.2条规定进行。间断工作制下的控制回路电磁铁线圈、脱扣线圈或电磁气动式接触器的电磁阀线圈应耐受规定工作方式下最严格的操作循环，温升不超过GB11022表11规定的允许值。对10万次到300万次的间断工作制接触器线圈应按表8规定的操作频率进行试验。表8
接触器间断工作制
操作次数，万次
每一合分操作循环时间
无锁扣电磁式接触器
控制线圈的供电时间，5
辅助回路应承受其额定电流，温升不超过GB11022表11规定的允许值。6.3主回路电阻测量
接触器的主回路电阻测量应在机械寿命试验前后的温升试验前后各进行一次，测量值应符合产品技术条件规定。并且机械寿命试验前的温升试验前后的两次测量值之差不超过20%。试验方法按GB763第8条的规定进行。6.4额定关合和开断电流试验
6.4.1概述
接触器关合和开断电流试验，是用来验证接触器按表4规定的条件下关合和开断电流的能力。
关合和开断电流试验可以分开进行。试验系列中各次均需合格，第一次和最后一次试验，必须作完整的示波图记录。整个试验中，不应有持续性燃弧，无极间闪络，接地回路中无熔丝熔断和触头熔焊。用于三相负载的接触器，必须用三相电流试验。注：如果规定了几种使用类别，制造厂和用户可以商定按最有代表性的使用类别试验。6.4.2对试品的要求
受试接触器应完整地安装于支架或等价支架上，用于外壳中的接触器应在运行所用的同1149
样外壳中试验。
如果接触器用于敬开式安装或与其他电器一起安装于比接触器体积的尺寸大得多的外壳中，为了验证关合和开断能力，则也须用外壳围起来。这种外壳必须用裸编织线套或用具相当刚度和一定厚度的穿孔钢板制成。网套或带孔钢板上各个孔的面积不超过100mm2。接触器包括外壳在内的所有接地部件均需可靠接地，即均要与电源中性点或预期故障接地电流至少达100A，实质上为电感性的中性点连接在一起。连接线需包括检测故障电流的保护装置（如熔断器），如果故障电流太大还可包括限制预期接地故障电流使之趋近100A数值的电阻。
6.4.3试验回路
试验回路的电源应有足够的容量，以满足表4规定的专门要求。试验回路中由空芯电抗器和电阻串联的部分连在接触器的负载侧；电源侧阻抗应不大于试验回路总阻抗的10%。
6.4.4额定关合电流试验
关合电流应与表4规定的相应使用类别中的数值一致。电磁、气动和电磁气动式接触器进行试验的合闸操作次数见表9。表9
使用类别
AC-3和
操作电源（气源）
85%线圈额定电压（或额定气压）110%线圈额定电压（或额定气压）85%线概额定电压（或额定气压）110%线圈额定电压（或额定气压）操作次数
两次操作之间的时间间隔，对1，3，10和30万次机械寿命的接触器为30s以下；对100万次的为24s以下；对300万次的为10s以下。试验电流的持续时间不小于50ms。6.4.5额定开断电流试验（最小值和最大值）开断电流应与表4规定的相应的使用类别的数值一致，每一最小和最大开断电流操作的次数各为25次。每一一次电流流过的持续时间不超过0.5s。两个依次分闸操作之间的时间间隔，对1，3，10和30方次机械寿命为30s以下，100万次的为24s以下；对300万次的为10s以下。额定电流超过100A的接触器的时间间隔可延长10sc注：额定关合与开断电流试验的两次操作时间间隔，也可由制造厂和用户的协议予以增加。6.4.6额定关合和开断电流试验后的要求完成关合和开断电流试验后的接触器应能继续进行分、合闸操作，并且断口能承受规定的耐压试验。
6.5机械试验
6.5.1机械特性试验
按GB3309第3条的规定以及技术条件的有关内容进行试验。6.5.2机械操作试验
6.5.2.1机械操作试验的目的是验证产品在规定的操作条件下的操作性能。6.5.2.2测定释放电压时，应将电压从额定值起连续递降，开始释放时的读数作为释放电1150
压。测定吸合电压时，首先将电源电压调整至要求的吸合电压值，然后接通控制回路进行试验，以空载电源电压作为吸合电压。操作电磁铁吸合动作次数为6至20次，释放动作次数为2至6次，由产品技术条件选定。6.5.3机械寿命试验
6.5.3.1试验条件
按GB3309第5.1条规定。
6.5.3.2试验程序
试验应在规定的工作制相对应的操作频率下进行。注：如果制造厂认为受试接触器能满足更高的操作频率要求，也可提高频率进行试验。接触器进行机械寿命试验的操作次数及规定的操作循环次数见表10。表10
机械寿命试验次数
规定的操作循环次数
在完成了规定的操作循环次数后，在继续试验之前，允许：a，清理整个接触器，但不能拆卸；b.进行正常的润滑；
c.若结构允许，可调整触头行程、超行程和压力：100
d.对于达到了规定的机械寿命试验次数的可更换零部件（如触头、真空灭弧室等），可予以更换。
6.5.3.3试验判据
在规定的第一个操作循环次数内，机械寿命试验应符合GB3309的有关判据规定。在完成了整个的机械寿命试验后，试验合格判据按本标准第6.5.3.2条规定进行，其中不正常动作次数除外。
6.6额定短时耐受电流试验
按GB2706的规定进行。
6.7极限开断电流试验
试验方法按本标准第6.4.5条规定进行。6.8密封试验
对于有密封性能要求的接触器，应按GB1984附录E，GB11022及产品技术条件的规定进行密封试验。
6.9电寿命试验
电寿命试验列入按协议进行的试验，试验只要进行到用可靠外推法给出磨损曲线就足够了，因为整个试验所花时间和电力是非常多的。电寿命试验所进行的关合和开断电流和电压按表7规定。试验后，接触器应满足第6.5条所规定的机械操作试验，并能耐受第6.1条规定的绝缘试验，但施加电压应限制到不超过1.5倍额定电压。6.10现场并合感应电动机试验
试验线路、试验参数及试验条件由用户与制造厂协商。1151
