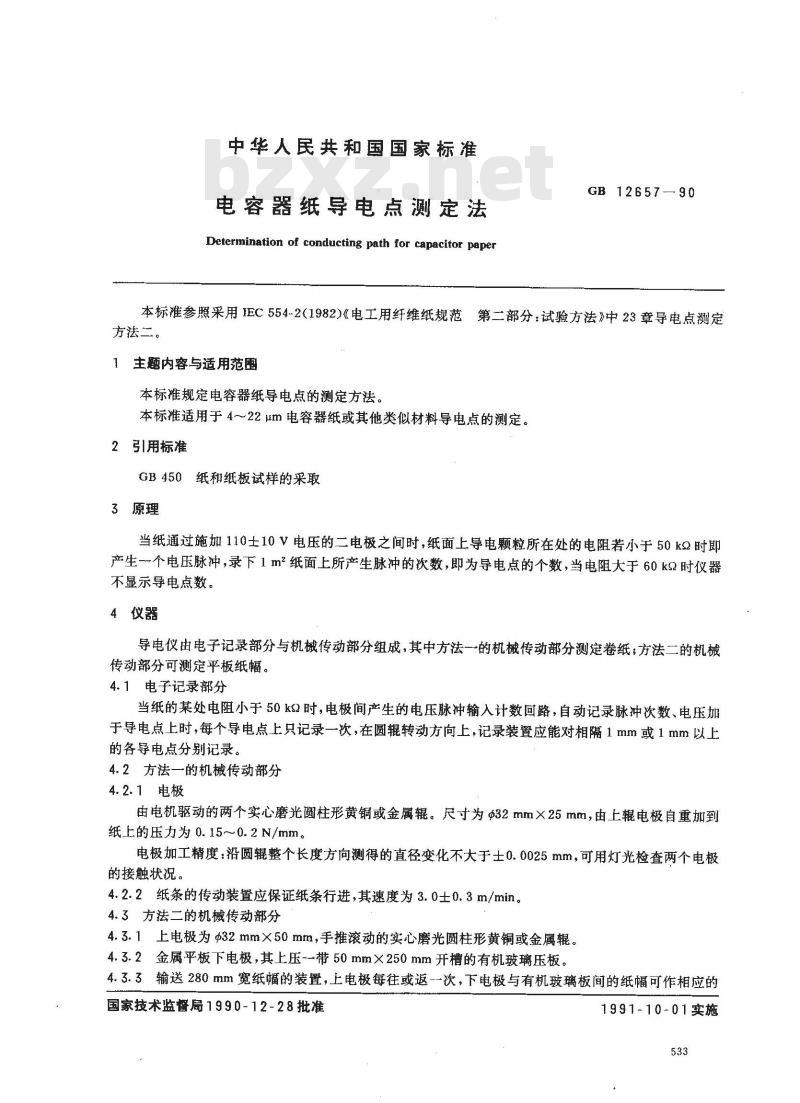

中华人民共和国国家标准
电容器纸导电点测定法
Determination of conducting path for capacitor paperGB 12657—90
本标准参照采用IEC554-2(1982)《电工用纤维纸规范第二部分：试验方法》中23章导电点测定方法二。
1主题内容与适用范围
本标准规定电容器纸导电点的测定方法。本标准适用于4～22um电容器纸或其他类似材料导电点的测定。2引用标准
GB450纸和纸板试样的采取
3原理
当纸通过施加110士10V电压的二电极之间时，纸面上导电颗粒所在处的电阻若小于50k2时即产生一个电压脉冲，录下1m2纸面上所产生脉冲的次数，即为导电点的个数，当电阻大于60k2时仪器不显示导电点数。
4仪器
导电仪由电子记录部分与机械传动部分组成，其中方法一的机械传动部分测定卷纸：方法二的机械传动部分可测定平板纸幅。
4.1电子记录部分
当纸的某处电阻小于50ks2时，电极间产生的电压脉冲输入计数回路，自动记录脉冲次数、电压加于导电点上时，每个导电点上只记录一次，在圆辊转动方向上，记录装置应能对相隔1mm或1mm以上的各导电点分别记录。
4.2方法一的机械传动部分
4.2.1电极
由电机驱动的两个实心磨光圆柱形黄铜或金属辊。尺寸为32mm×25mm，由上辊电极自重加到纸上的压力为0.15~0.2N/mm。
电极加工精度：沿圆辊整个长度方向测得的直径变化不大于士0.0025mm，可用灯光检查两个电极的接触状况。
4.2.2纸条的传动装置应保证纸条行进，其速度为3.0士0.3m/min。4.3方法二的机械传动部分
4.3.1上电极为$32mm×50mm，手推滚动的实心磨光圆柱形黄铜或金属辊。4.3.2金属平板下电极，其上压一带50mm×250mm开槽的有机玻璃压板。4.3.3输送280mm宽纸幅的装置，上电极每往或返--次，下电极与有机玻璃板间的纸幅可作相应的国家技术监督局1990-12-28批准1991-10-01实施

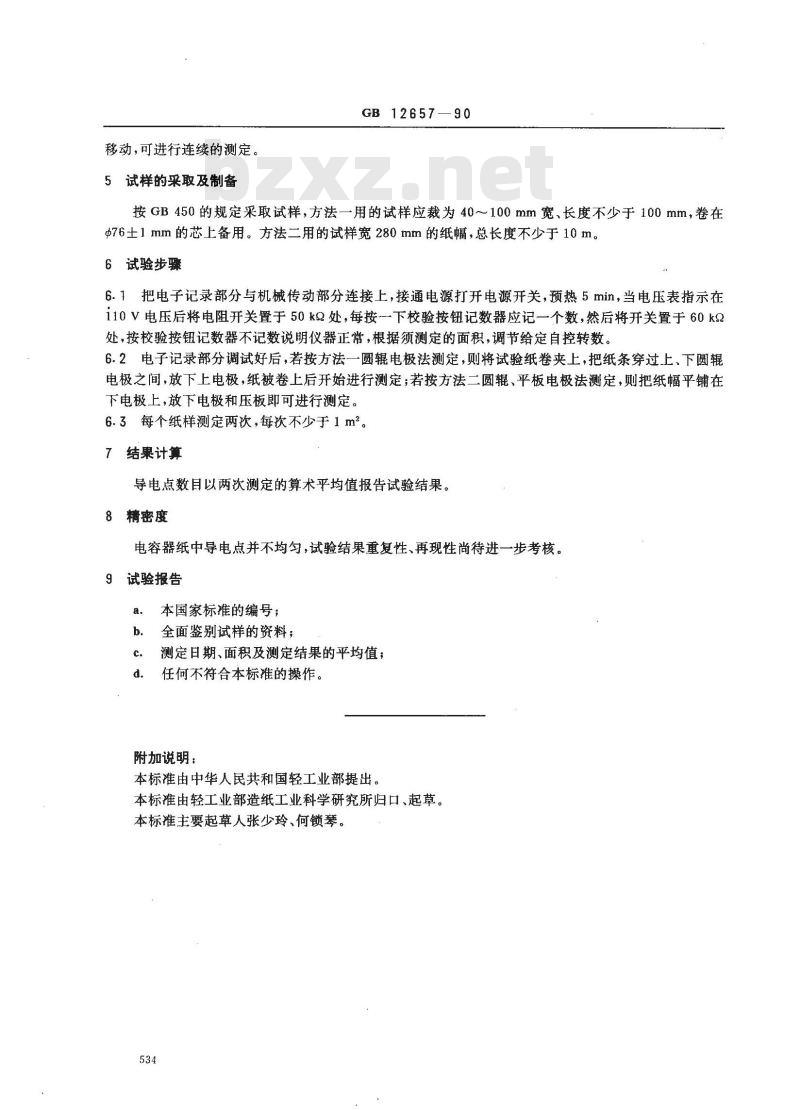

移动，可进行连续的测定。
试样的采取及制备www.bzxz.net
GB12657
按GB450的规定采取试样，方法一用的试样应裁为40~～100mm宽、长度不少于100mm，卷在Φ76±1mm的芯上备用。方法二用的试样宽280mm的纸幅，总长度不少于10m。6试验步骤
6.1把电子记录部分与机械传动部分连接上，接通电源打开电源开关，预热5min，当电压表指示在i10V电压后将电阻开关置于50k2处，每按一下校验按钮记数器应记一个数，然后将开关置于60kQ处，按校验按钮记数器不记数说明仪器正常，根据须测定的面积，调节给定自控转数。6.2电子记录部分调试好后，若按方法一圆辊电极法测定，则将试验纸卷夹上，把纸条穿过上、下圆辊电极之间，放下上电极，纸被卷上后开始进行测定；若按方法二圆辊、平板电极法测定，则把纸幅平铺在下电极上，放下电极和压板即可进行测定。6.3每个纸样测定两次，每次不少于1m2。结果计算
导电点数目以两次测定的算术平均值报告试验结果。8精密度
电容器纸中导电点并不均匀，试验结果重复性、再现性尚待进一步考核。9试验报告
本国家标准的编号；
全面鉴别试样的资料；
测定日期、面积及测定结果的平均值；任何不符合本标准的操作。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口、起草。本标准主要起草人张少玲、何锁琴。534
