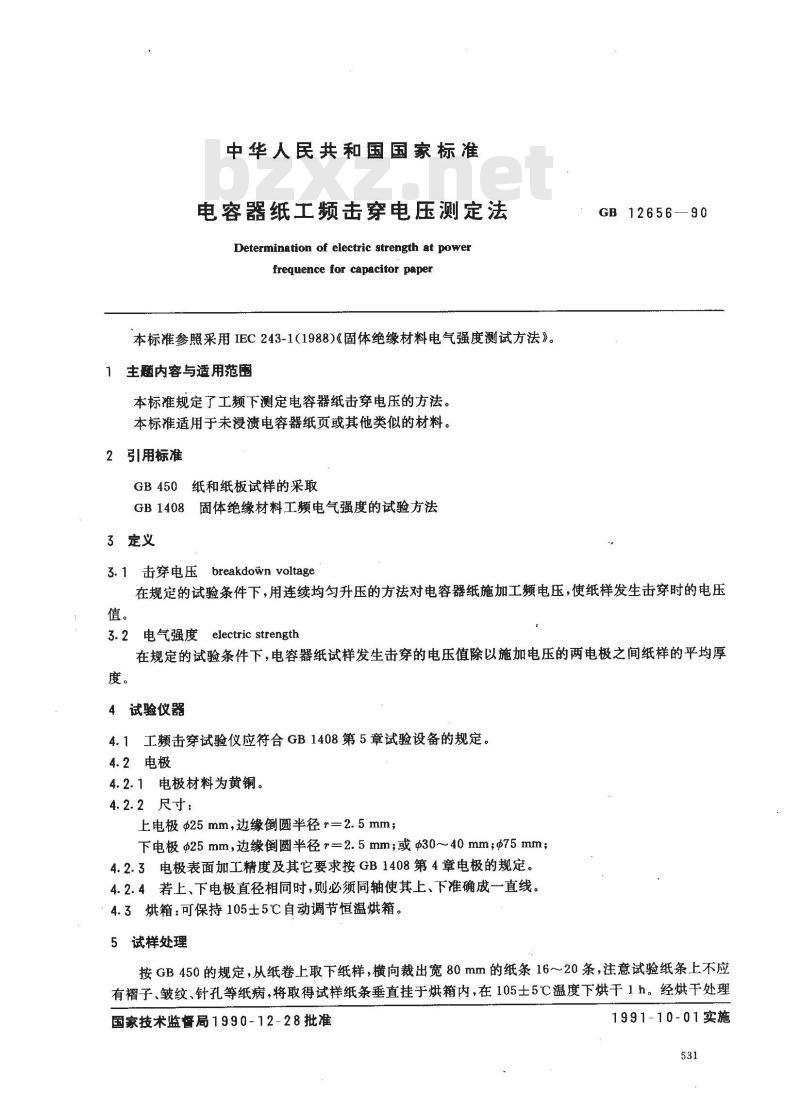

中华人民共和国国家标准
电容器纸工频击穿电压测定法
Determination of electric strength at powerfrequence for capacitor paper本标准参照采用IEC243-1（1988)《固体绝缘材料电气强度测试方法》。1主题内容与适用范围
本标准规定了工频下测定电容器纸击穿电压的方法。本标准适用于未浸渍电容器纸页或其他类似的材料。2引用标准
GB450纸和纸板试样的采取
GB1408固体绝缘材料工频电气强度的试验方法3定义
3.1 击穿电压 breakdown voltage—90
GB12656-
在规定的试验条件下，用连续均匀升压的方法对电容器纸施加工频电压，使纸样发生击穿时的电压值。
3.2电气强度electric strength在规定的试验条件下，电容器纸试样发生击穿的电压值除以施加电压的两电极之间纸样的平均厚度。
4试验仪器
4.1工频击穿试验仪应符合GB1408第5章试验设备的规定。4.2电极
4.2.1电极材料为黄铜。
4.2.2尺寸：
上电极$25mm，边缘倒圆半径r=2.5mm；下电极@25mm，边缘倒圆半径=2.5mm；或$30～40mm；975mm；4.2.3电极表面加工精度及其它要求按GB1408第4章电极的规定。4.2.4若上、下电极直径相同时，则必须同轴使其上、下准确成一直线。4.3烘箱：可保持105士5℃自动调节恒温烘箱。5试样处理
按GB450的规定，从纸卷上取下纸样，横向裁出宽80mm的纸条16～20条，注意试验纸条上不应有褶子、皱纹、针孔等纸病，将取得试样纸条垂直挂于烘箱内，在105士5℃温度下烘干1h。经烘干处理国家技术监督局1990-12-28批准1991-10-01实施
GB 12656—90
后的试样置于干燥器内，立即在室温下进行击穿试验，试验过程中，必须保证不使试样重新吸湿而明显影响击穿电压值。在有争议的情况下，试验应在90士2℃条件下进行仲裁。6试验步骤

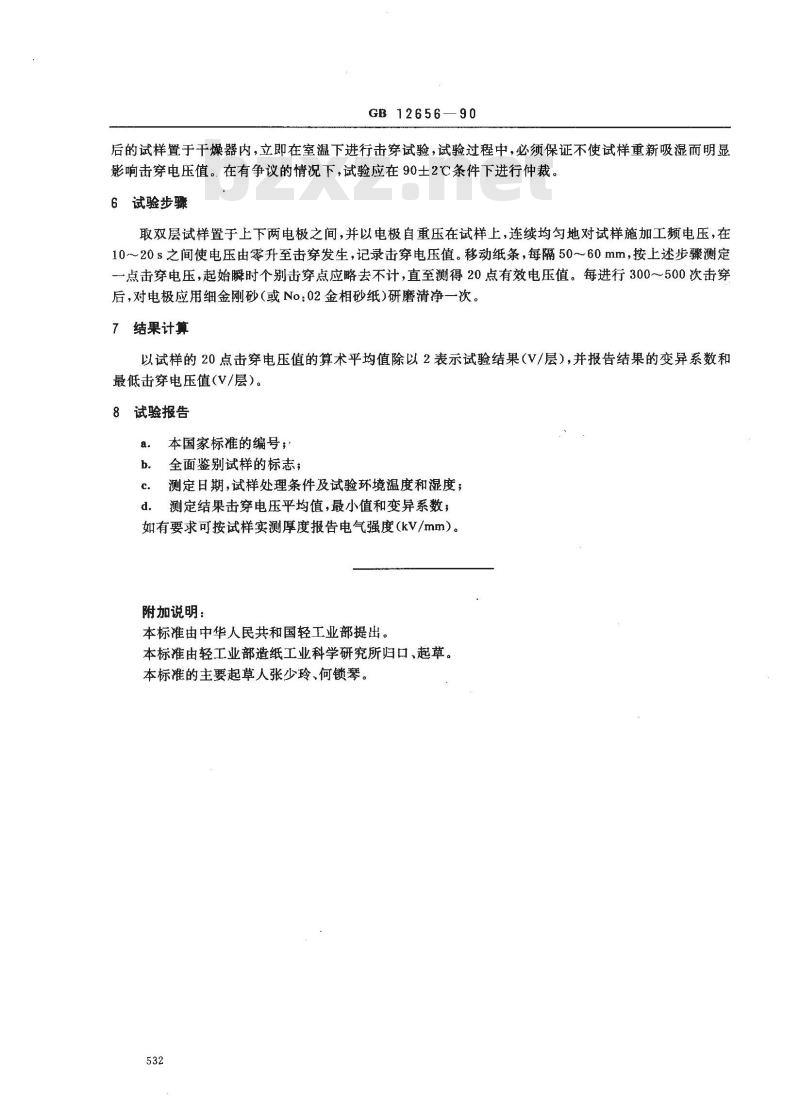

取双层试样置于上下两电极之间，并以电极自重压在试样上，连续均匀地对试样施加工频电压，在10～20s之间使电压由零升至击穿发生，记录击穿电压值。移动纸条，每隔50～60mm，按上述步骤测定点击穿电压，起始瞬时个别击穿点应略去不计，直至测得20点有效电压值。每进行300～500次击穿后，对电极应用细金刚砂(或No:02金相砂纸)研磨清净一次。结果计算
以试样的20点击穿电压值的算术平均值除以2表示试验结果（V/层）,并报告结果的变异系数和最低击穿电压值（V/层)。
8试验报告
本国家标准的编号；
全面鉴别试样的标志；
测定日期，试样处理条件及试验环境温度和湿度；测定结果击穿电压平均值，最小值和变异系数；如有要求可按试样实测厚度报告电气强度（kV/mm）。附加说明：下载标准就来标准下载网
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口、起草。本标准的主要起草人张少玲、何锁琴。532
