【国家标准(GB)】 封闭型平圆头抽芯铆钉 11级

ICS 21. 060. 40

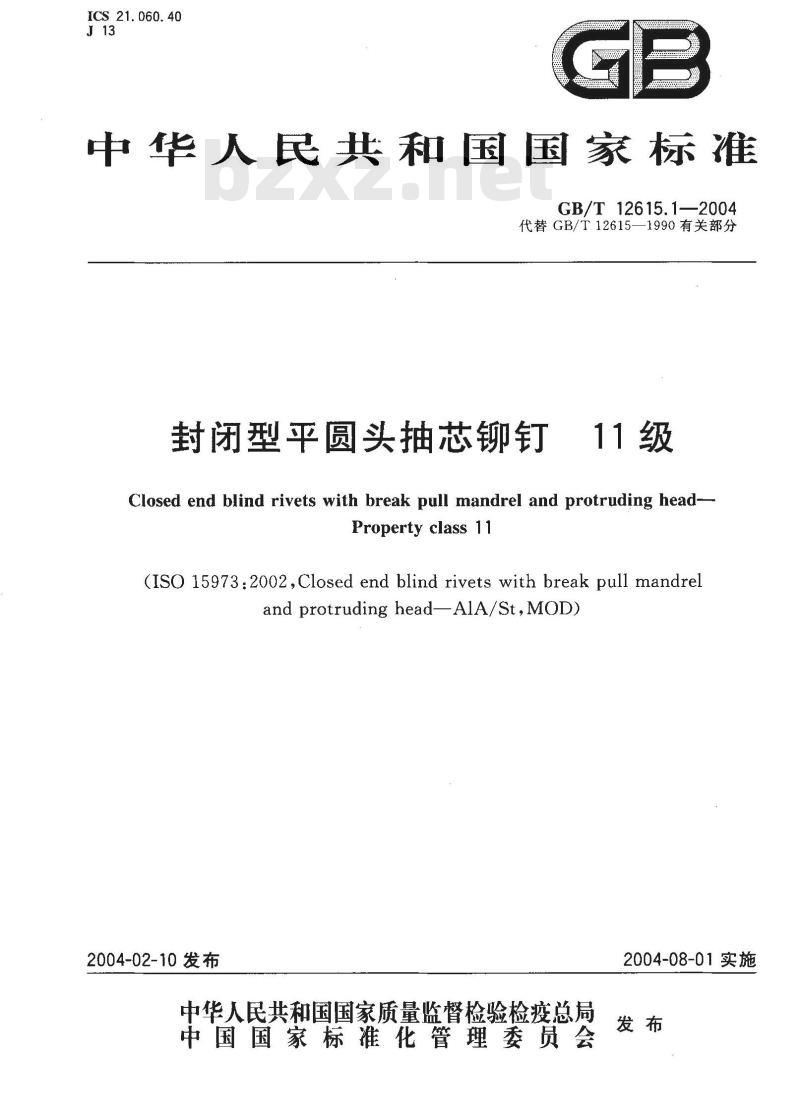

中华人民共和国国家标准
GB/T12615.1—2004
代替GB/T12615—1990有关部分
封闭型平圆头抽芯铆钉
Closed end blind rivets with break pull mandrel and protruding head-Property class11
(ISO 15973:2002,Closed end blind rivets with break pull mandrelandprotrudinghead-AlA/St,MOD)2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

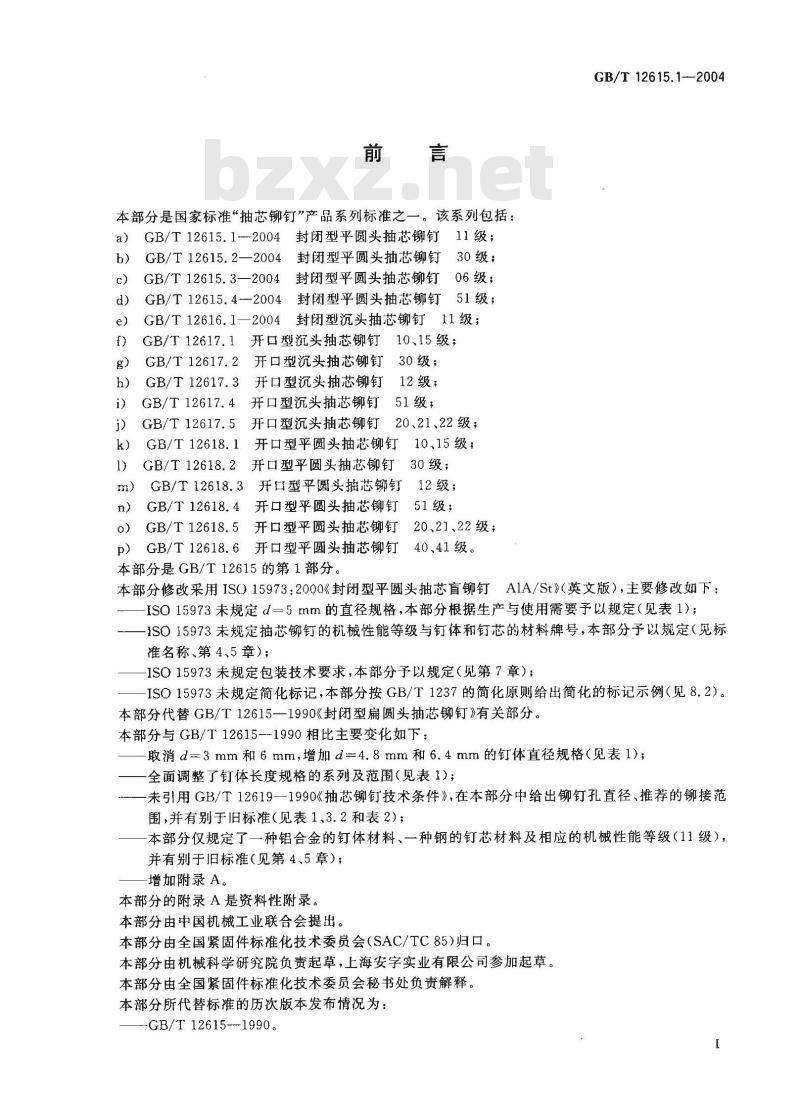

本部分是国家标准“抽芯铆钉”产品系列标准之一。该系列包括：a)
封闭型平圆头抽芯铆钉11级；
GB/T 12615.1--2004
GB/T 12615.2—2004
30级；
封闭型平圆头抽芯铆钉
封闭型平圆头抽芯铆钉06级；
GB/T12615.3—2004
GB/T12615.4-—2004
GB/T 12616.1—2004
封闭型平圆头抽芯铆钉51级；
封闭型沉头抽芯铆钉11级；
GB/T 12617.1
开口型沉头抽芯铆钉
GB/T 12617.2
开口型沉头抽芯铆钉
GB/T 12617.3
开口型沉头抽芯铆钉
GB/T 12617. 4
GB/T 12617. 5
GB/T 12618. 1
开口型沉头抽芯铆钉
开口型沉头抽芯铆钉
10、15级；
30级；
12级；
51级；
20、21、22 级;
开口型平圆头抽芯铆钉
GB/T 12618.2
开口型平圆头抽芯铆钉
10.15级；
30级；
12级；
GB/T12618.3开口型平圆头抽芯铆钉GB/T12618.4开口型平圆头抽芯铆钉厂51级；
GB/T12618.5开口型平圆头抽芯铆钉p）GB/T12618.6开口型平圆头抽芯铆钉本部分是GB/T12615的第1部分。20、21、22 级;
40、41级。
GB/T 12615.1-2004免费标准下载网bzxz
本部分修改采用ISO15973：2000《封闭型平圆头抽芯盲铆钉A1A/St》（英文版），主要修改如下：ISO15973未规定d=5mm的直径规格，本部分根据生产与使用需要予以规定（见表1）；-ISO15973未规定抽芯铆钉的机械性能等级与钉体和钉芯的材料牌号，本部分予以规定（见标准名称、第4、5章）；
ISO15973未规定包装技术要求，本部分予以规定（见第7章）；ISO15973未规定简化标记，本部分按GB/T1237的简化原则给出简化的标记示例（见8.2）。本部分代替GB/T12615—1990《封闭型扁圆头抽芯铆钉》有关部分。本部分与GB/T12615-1990相比主要变化如下：取消d一3mm和6mm，增加d=4.8mm和6.4mm的钉体直径规格（见表1）；全面调整了钉体长度规格的系列及范围（见表1)；未引用GB/T12619一1990《抽芯铆钉技术条件》，在本部分中给出铆钉孔直径、推荐的铆接范围，并有别于旧标准（见表1、3.2和表2）；本部分仅规定了一种铝合金的钉体材料、一种钢的钉芯材料及相应的机械性能等级（11级），并有别于旧标准（见第4、5章）；增加附录 A。
本部分的附录A是资料性附录。
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分由机械科学研究院负责起草，上海安字实业有限公司参加起草。本部分由全国紧固件标准化技术委员会秘书处负责解释。本部分所代替标准的历次版本发布情况为：-GB/T 12615--1990.

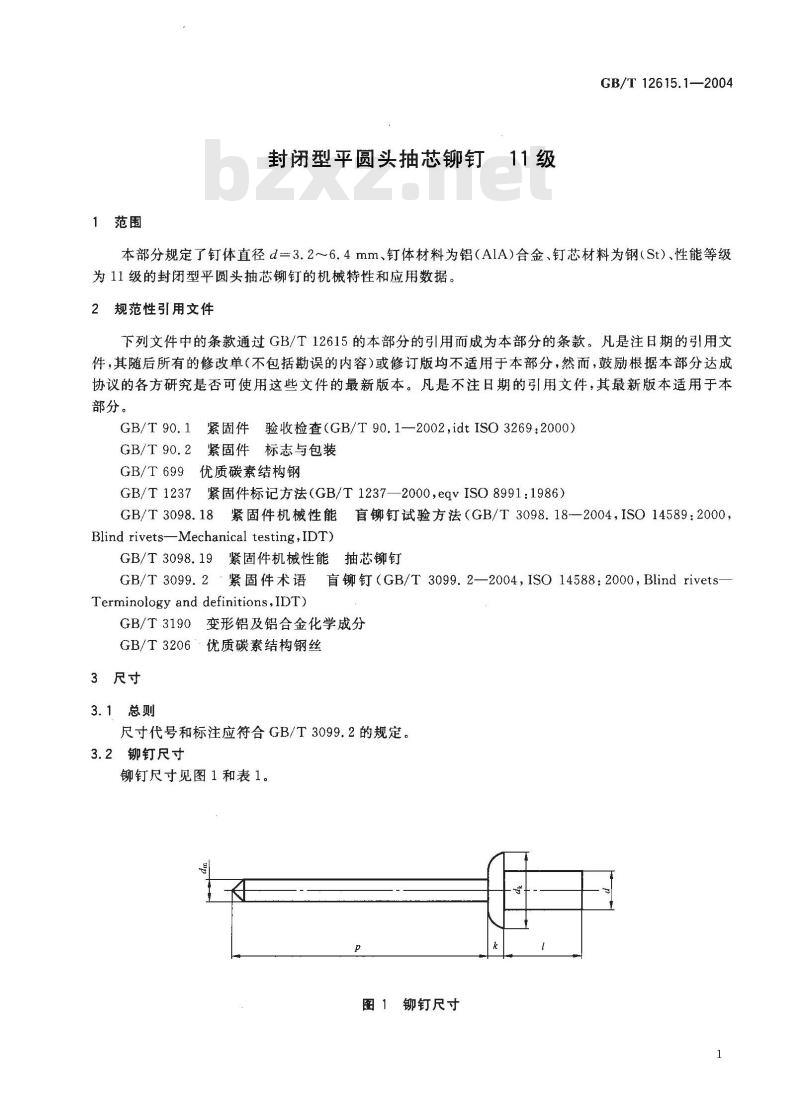

1范围
封闭型平圆头抽芯铆钉11级
GB/T 12615.1—2004
本部分规定了钉体直径d=3.26.4mm、钉体材料为铝（AlA)合金、钉芯材料为钢(St)、性能等级为11级的封闭型平圆头抽芯铆钉的机械特性和应用数据。2规范性引用文件
下列文件中的条款通过GB/T12615的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269:2000）GB/T90.2紧固件标志与包装
GB/T699优质碳素结构钢
GB/T1237紧固件标记方法（GB/T1237—2000,eqvISO8991：1986)紧固件机械性能盲铆钉试验方法（GB/T3098.18—2004，ISO14589：2000，GB/T 3098.18
Blind rivets—Mechanical testing,IDT)GB/T3098.19紧固件机械性能抽芯铆钉GB/T3099.2紧固件术语
盲铆钉（GB/T 3099.2—2004,ISO 14588:2000,Blind rivetsTerminology and definitions,IDT)GB/T3190变形铝及铝合金化学成分GB/T3206优质碳素结构钢丝
3尺寸
3.1总则
尺寸代号和标注应符合GB/T3099.2的规定。3.2铆钉尺寸

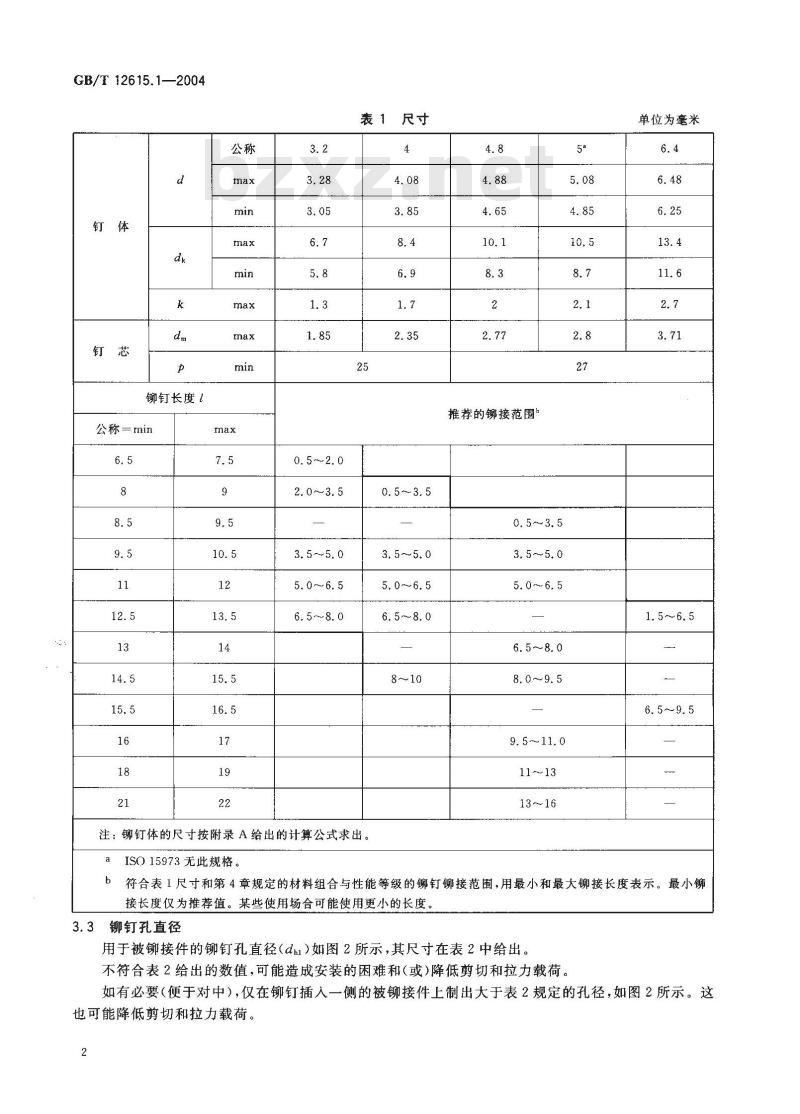

铆钉尺寸见图1和表1。
图1铆钉尺寸
GB/T12615.1—2004
铆钉长度1
公称=min
0. 5~~2.0
5.0~～~6.5
表１尺寸
0. 5~~3. 5
3. 5～5. 0
8～10
注：铆钉体的尺寸按附录A给出的计算公式求出。ISO15973无此规格。
推荐的接范围
0.5～3.5
3. 5~5. 0
11～13
单位为毫米
1. 5~~6. 5
6. 5 ~ 9. 5
符合表1尺寸和第4章规定的材料组合与性能等级的铆钉铆接范围，用最小和最大铆接长度表示。最小铆接长度仅为推荐值。某些使用场合可能使用更小的长度，3.3铆钉孔直径

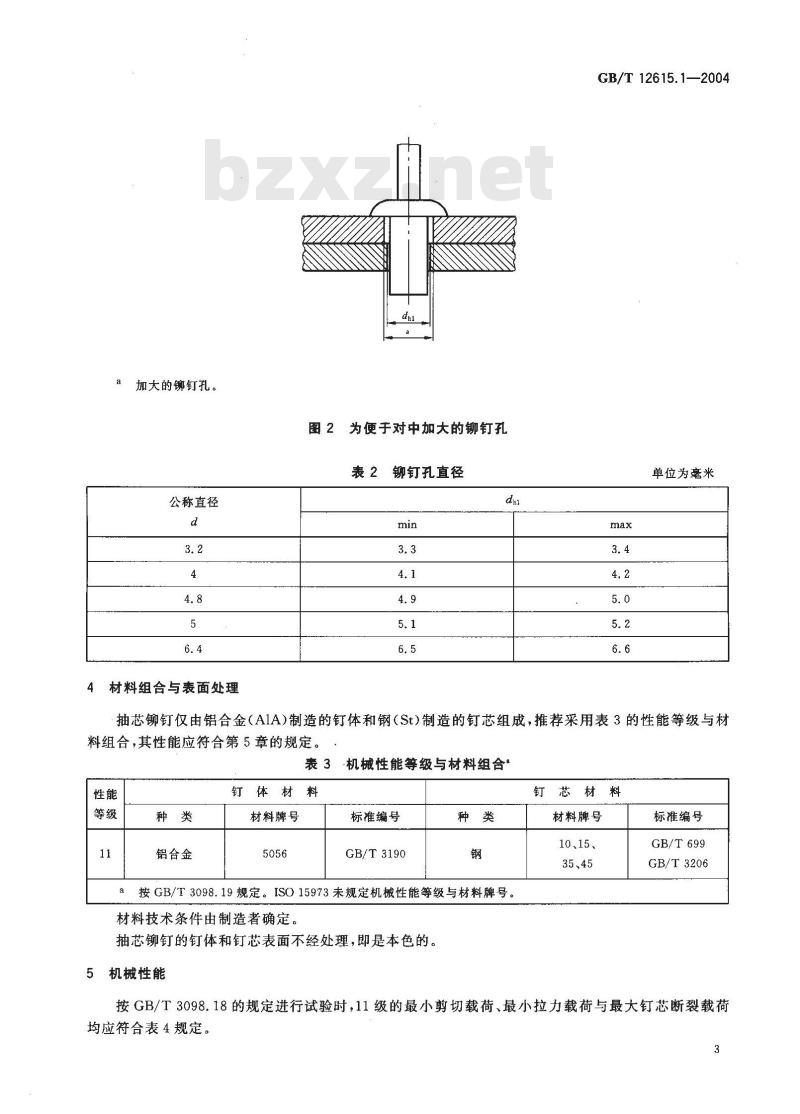

用于被铆接件的铆钉孔直径（dhl)如图2所示，其尺寸在表2中给出。不符合表2给出的数值，可能造成安装的困难和(或)降低剪切和拉力载荷。如有必要（便于对中），仅在铆钉插入一侧的被铆接件上制出大于表2规定的孔径，如图2所示。这也可能降低剪切和拉力载荷。
加大的铆钉孔。
公称直径
材料组合与表面处理
图2为便于对中加大的铆钉孔
表2铆钉孔直径
GB/T 12615.1—2004
单位为毫米
抽芯铆钉仅由铝合金（A1A)制造的钉体和钢（St）制造的钉芯组成，推荐采用表3的性能等级与材料组合，其性能应符合第5章的规定。表3机械性能等级与材料组合
铝合金
钉体材料
材料牌号
标准编号
GB/T 3190
按GB/T3098.19规定。ISO15973未规定机械性能等级与材料牌号。a
材料技术条件由制造者确定。
抽芯铆钉的钉体和钉芯表面不经处理，即是本色的。5机械性能
钉芯材料
材料牌号
10、15、
35、45
标准编号
GB/T 699
GB/T3206
按GB/T3098.18的规定进行试验时，11级的最小剪切载荷、最小拉力载荷与最大钉芯断裂载荷均应符合表4规定。
GB/T 12615.1—2004
公称直径d！
剪切载荷
表4机械性能
拉力载荷
按GB/T3098.19规定，数据待生产验证（含选用材料牌号）。a
工作质量
抽芯铆钉表面应无毛刺和有害缺陷，并有完整的头、杆形状。铆接后，当放大5倍目测检查时，铆钉不应有可见的开裂痕迹。验收检查、标志与包装
单位为牛顿
钉芯断裂载荷
如无其他协议，应按GB/T90.1进行验收检查；按GB/T90.2进行标志与包装。8标记
8.1标记方法按GB/T1237规定。
8.2标记示例
公称直径d=4 mm、公称长度l=12.5 mm、钉体由铝合金（AlA)制造、钉芯由钢(St)制造的、性能等级为11级的封闭型平圆头抽芯铆钉的标记：抽芯铆钉GB/T12615.14×12.5
A.1总则
附录A
(资料性附录）
计算公式
本部分规定的抽芯铆钉符合下列计算公式和公差。A.2钉体直径
最大钉体直径按下式计算：
dmax =d公称十0.08 mm
最小钉体直径按下式计算：
dmin =d公称一0. 15 mm
头部直径
最大头部直径按下式计算：
圆整到小数点后1位。
A.4头部直径公差
头部直径公差为：
h16用于d公称=3.2mm；
h17用于d公称≥3.2mm。
头部高度
最大头部高度按下式计算：
圆整到小数点后1位。
A.6铆钉孔直径
抽芯铆钉用铆钉孔直径按下式计算：dk max-2. 1 d公称
kmax0. 415d公称
dbl max=d公称十0.2 mm
dhl min =d公称 →0. 1 mm
GB/T 12615.1—2004
