【国家标准(GB)】 塑料涂覆织物 聚氯乙烯涂覆层 融合程度快速检验法

GB/T12588--2003

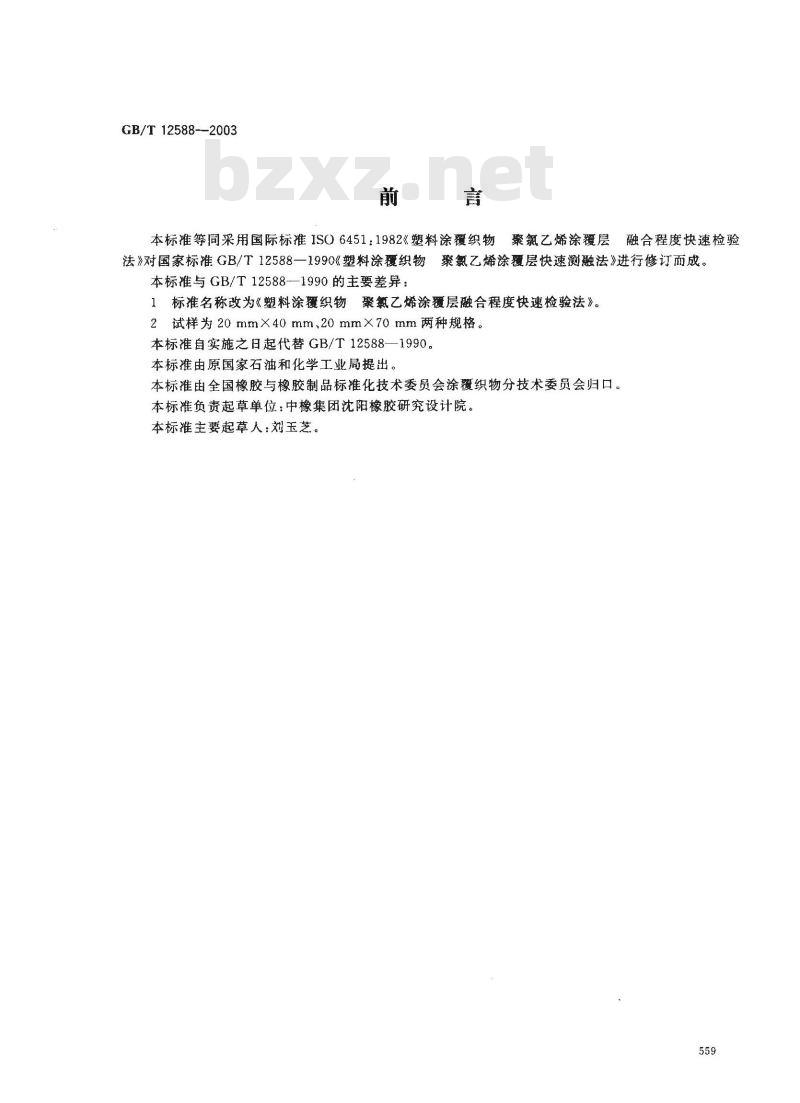

本标准等同采用国际标准ISO6451：1982《塑料涂覆织物聚氮乙烯涂覆层融合程度快速检验法》对国家标准GB/T12588—1990《塑料涂覆织物聚氯乙烯涂覆层快速测融法》进行修订而成。本标准与GB/T12588-—1990的主要差异：1标准名称改为《塑料涂覆织物聚氟乙烯涂覆层融合程度快速检验法》2试样为20mmX40mm、20mm×70mm两种规格。本标准自实施之日起代替GB/T12588—1990。本标由原国家石油和化学工业局提出。本标准由全国橡胶与橡胶制品标准化技术委员会涂覆织物分技术委员会归口。本标准负责起草单位：中橡集团沈阳橡胶研究设计院。本标准主要起草人：刘玉芝。
GB/T125882003

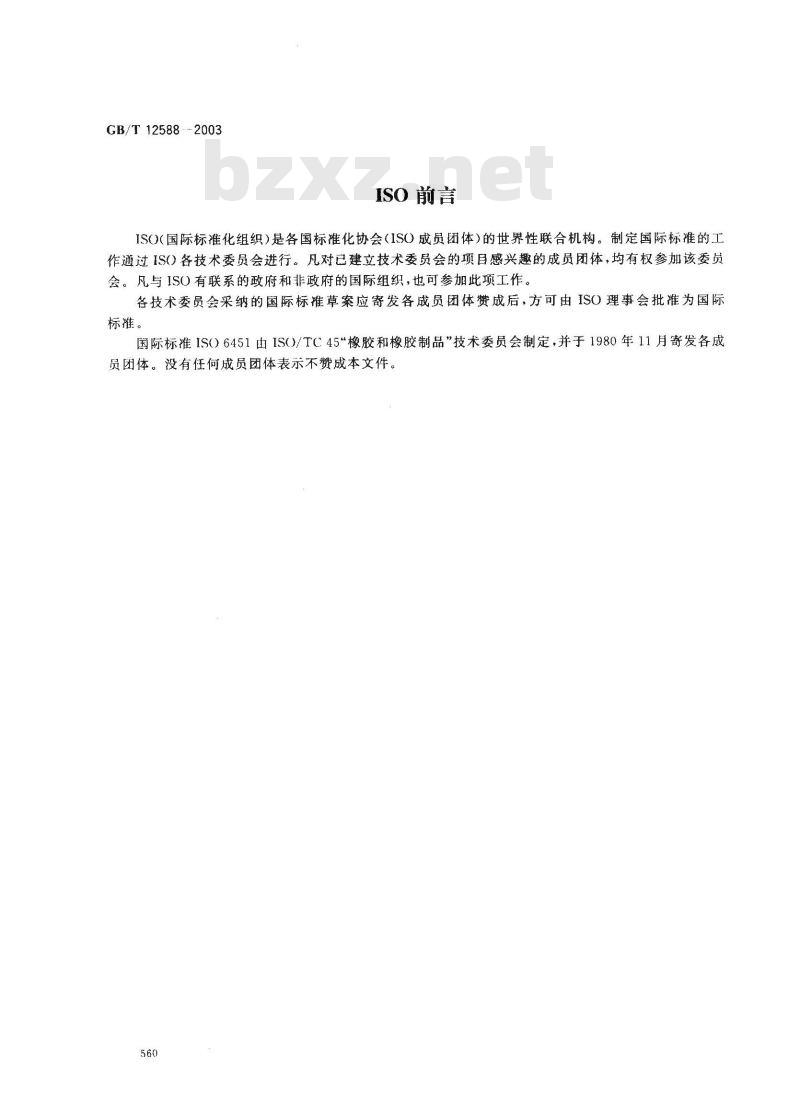

ISO前言
ISO(国际标准化组织）是各国标准化协会（ISO成员团体）的世界性联合机构。制定国际标准的工作通过IS(）各技术委员会进行。凡对已建立技术委员会的项目感兴趣的成员团体，均有权参加该委员会。凡与ISO有联系的政府和非政府的国际组织，也可参加此项工作。各技术委员会采纳的国际标准草案应寄发各成员团体赞成后，方可由ISO理事会批准为国际标准。
国际标准IS6451由IS()/TC45\橡胶和橡胶制品\技术委员会制定，并于1980年11月寄发各成员团体。没有任何成员团体表示不赞成本文件。560

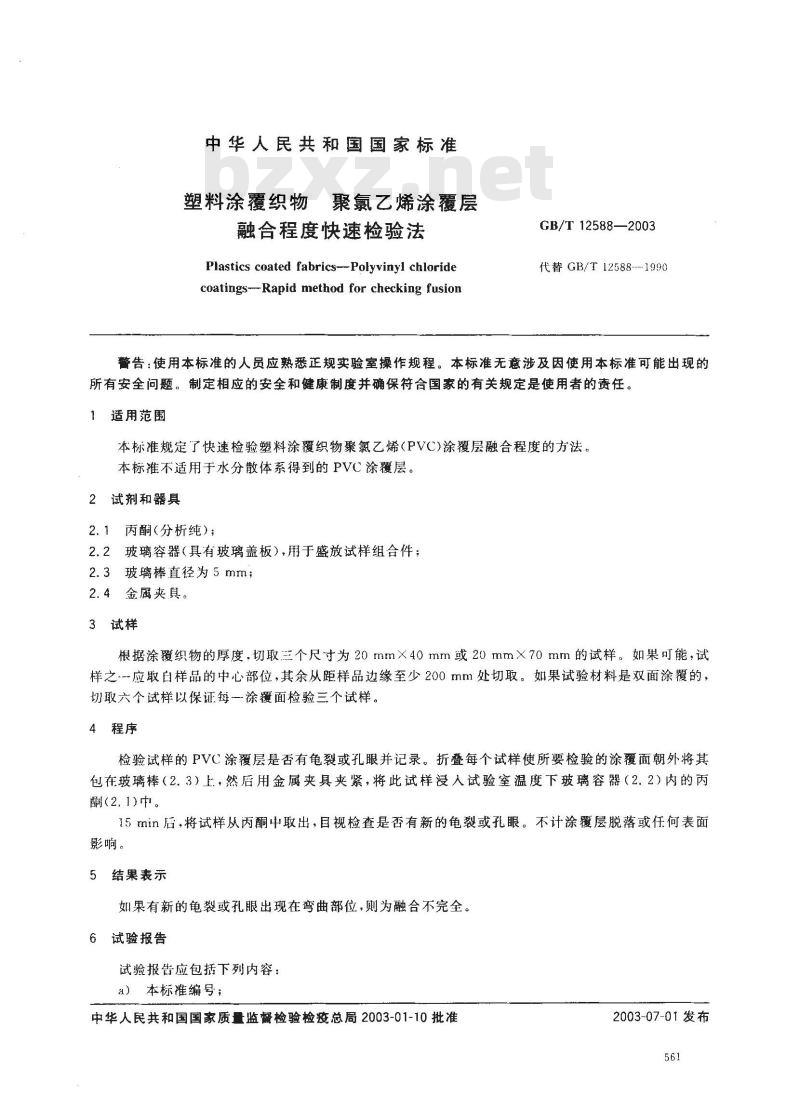

中华人民共和国国家标准
塑料涂覆织物
聚氯乙烯涂覆层bzxz.net
融合程度快速检验法
Plastics coated fabrics--Polyvinyl chloridecoatings--- Rapid method for checking fusionGB/T12588—2003
代替GB/T12588----1990
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家的有关规定是使用者的责任。1适用范围
本标准规定了快速检验塑料涂覆织物聚氯乙烯(PVC)涂覆层融合程度的方法。本标准不适用于水分散体系得到的PVC涂覆层。2试剂和器
2.1丙酮（分析纯）；
2.2玻璃容器（具有玻璃盖板），用于盛放试样组合件：2.3玻璃棒直径为5mm；
2.4金属夹具。
3试样
根据涂覆织物的厚度，切取三个尺寸为20mm×40mm或20mm×70mm的试样。如果可能，试样之·一应取自样品的中心部位，其余从距样品边缘至少200mm处切取。如果试验材料是双面涂覆的，切取六个试样以保证每一涂覆面检验三个试样。4程序
检验试样的PVC涂覆层是否有龟裂或孔眼并记录。折登每个试样使所要检验的涂覆面朝外将其包在玻璃棒（2.3）上，然后用金属夹具夹紧，将此试样浸入试验室温度下玻璃容器（2.2）内的丙酮(2. 1)中。
15min后，将试样从丙酮中取出，目视检查是否有新的龟裂或孔眼。不计涂覆层脱落或任何表面影响。
5结果表示
如果有新的龟裂或孔眼出现在弯曲部位，则为融合不完全。6试验报告
试验报告应包括下列内容：
a）本标准编号；
中华人民共和国国家质量监督检验检疫总局2003-01-10批准2003-07-01发布

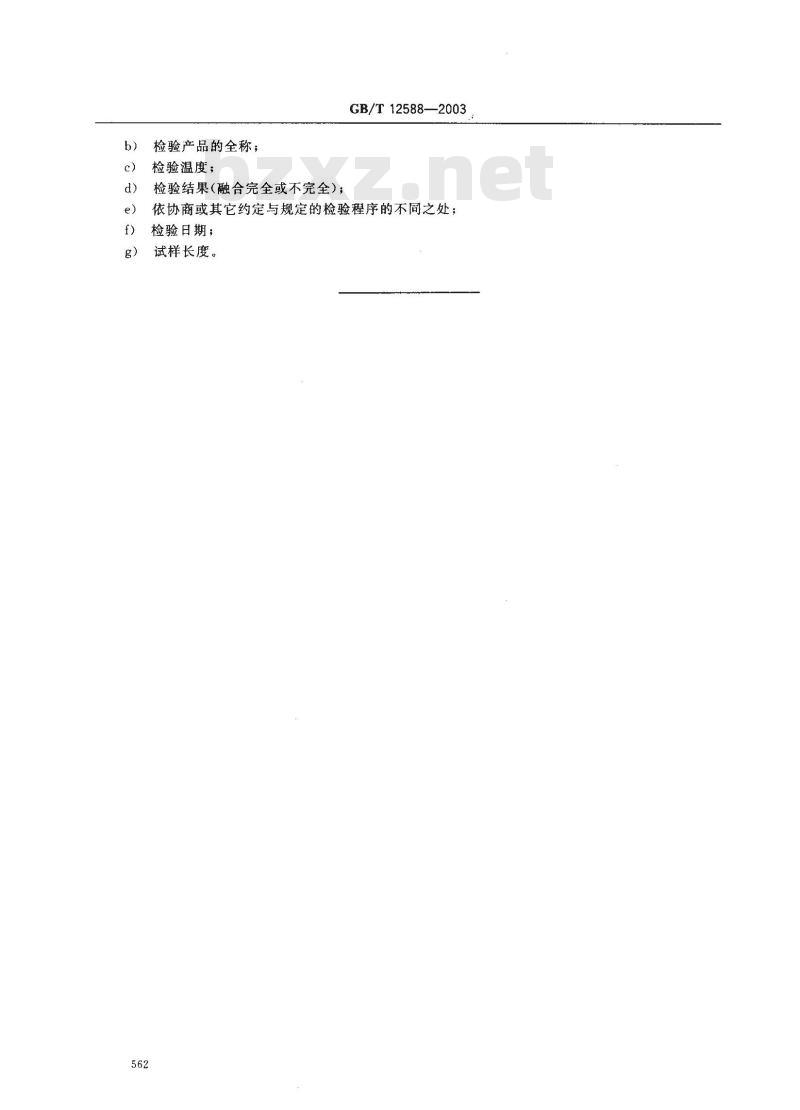

检验产品的全称；
检验温度；
检验结果（融合完全或不完全)；GB/T 12588—2003
依协商或其它约定与规定的检验程序的不同之处；检验日期；
试样长度。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
