【国家标准(GB)】 橡胶或塑料涂覆织物 耐屈挠破坏性的测定

GB/T12585—2009
本标准尽等同采月国际标准1507854：19951橡腔或塑料亲再单物耐年梳获性的测定3对国
家标准GB/12586—1590像咬或塑料涂星织物动态法3修订
冠出免变坏生物测定
本标准GR/T125G—199的主要差异：引用的标诈不回。
增划了试验方法心
…原标准中的附录儿作为本标准的一部分，一以降录A飞式增加了对潮试样进行届挠试验的建设，一对踪标准中的力法人和方法乃的出验段备进行更具体的括述。州险了原标确中议检查断裂点均周期数间隔系列和儿何平与佰及异绕指效。本标准的附录A力提示的附录.
本标准自实施之起，同时代替GH/21。本标准声源区家不油和化学下业向提.本杯准出全压橡胶与像腔制品标准化技术委点会涂覆织物与制品分技术委贞会归口，本标准负资起单单位，中像来团范阳要胶新究设计院。本标准主要起草人：张劲松。
本标准于1年6月首次发布：
GB/T12586—2003
ISo前言
S国际杯准化组息）房务同升家标准化压体心成员团试的世界性底扎构，制定国际弥准工作通常十S名技未委员会进行。儿对已建立技大委会的项日感兴趣的成员团你均有权参加该委员会：于有联系的性府和非股府的国纠组可参加此强作：在电1标非北而S）与巨际I要员会IEC装案合作。
技本零员会只纳的国际标准中案，要发结各成员团体进行投票，作国际板征发行所，要至少有75多拟亲的成员质体拟费就票
际研证YS781由30/拍橡胶和象胶制品技术委员会制准本第一版代登片度止第一版（1507854:1951）元别该版做广技人修订。本国际标难的附示A仪供参考开.中华人民共和国国家标准
橡胶或塑料涂织物
耐屈挑破坏性的测定
Knbber-cr plasties-cpaled fubriesDetemimitlionuf rrsistanee lu dmage by TlexingGH/T12586—2003
汽哲G/T268615ac
警告，快用本标准的人员应熟悉正规实验宝操作规程。本标准元惠泌及因使用本标非可举出现的所有安全问题，制定相应的安全和偿患制并确保符合国家法规使用誉的任，范田
本标陷规定了三种闪价涂覆织物耐反复届挑破坏性能的方法。2引用标准
下列标准所包含净条文：通过在本标准中引用而构成为本标准的条文。木标推出版时，房示版本均为有效。所有标准都会微疑订，使用本标难的各方应探讨使用下列标注展新版本闪可能性GB/3331—1002统化像通搅单龟载的酬定nec1S0132：1S83！G25821994塑料涂摄款物透水性步的测定（9S142，1587）H/863一换交或塑轻涤理纪物调价与试验的标洋巧境153281：1989HG/一3=0.120)1橡股或塑料涤物整卷特的测定第-部分：测定长变、霓安和质或的法（idt1502286-1198）
3方法ArDeMattia方法
安长力形的除履织物叠两次，便其长的边练相会台，成一个1m×1mm的长.将这冲机登的长杀去装在对平面光之闻，其中·心爽能作左运动从而使扭情的试群秒成外山5改。试样的这一高速折是一卡持续到预定的周期数显试样阅显破坏。3.2设备
3.2.1心境试验机按（BT13931的现定将有成对的面来其，每对来中的人能在向1做注复运动，其火57-.mm深为5.UH士0.2IIz年对兵所处的位置是：展开时间光为7)mm工1n.带找时间所为mm0,5rm3.3试样制备
按IKT.13.1规定以有效的涤质织物中选收日个试样，每个宽7.3mra-mm.长15mm其中，3个试栏平行终可，3·个试择平行一向，让性应从搭跨个宽和个长均匀间隔的部位上选取，计1：就研织物准材“去，两个试在所要的式收：上底以可能不含有向根织均线，评2：活当！火只家度来地大试单尺寸，可进行随片的静乐实验3.4两节和试验环境
在T1/T2867定$环境A、B心中刘试样进\节知试验，3.5辛序
中华人民共和国国京质三监督检验检疫总局2003-04-24批准2003-09-01实施
GB/T1258E--2003

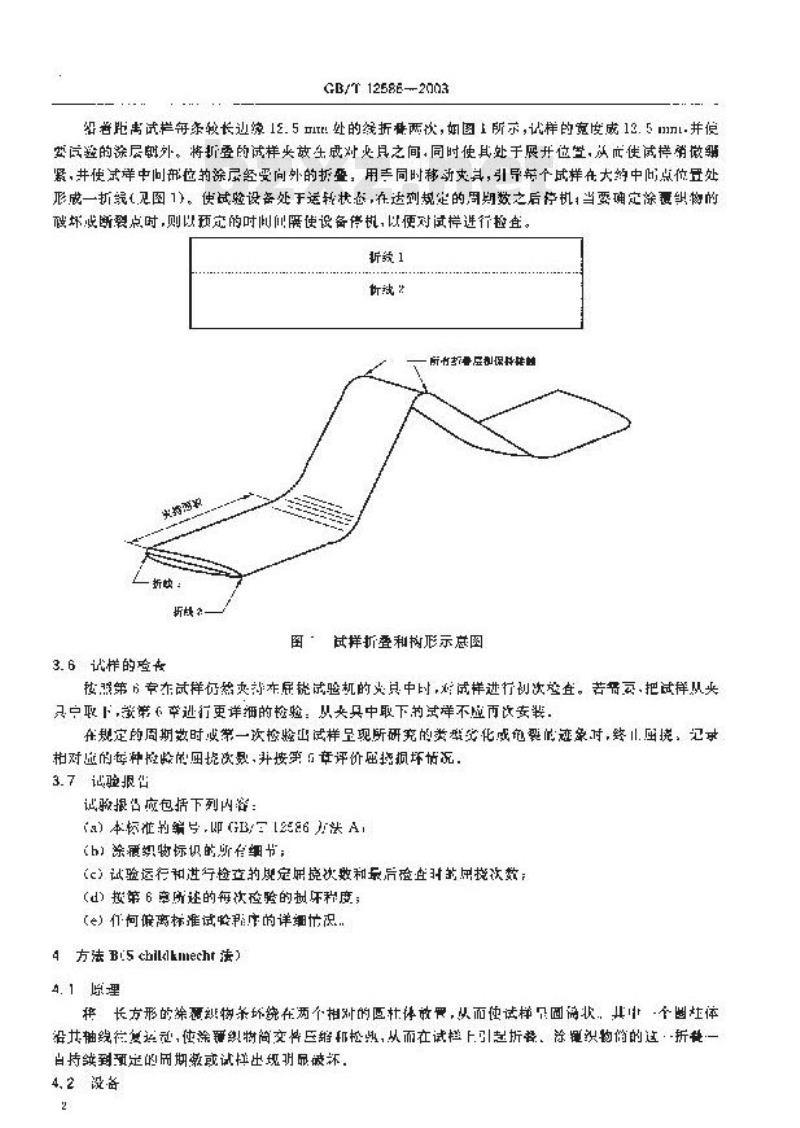

智者距害试栏每系较长边象12.5!处的线折骨两次，如图1所示，试样的宽度成13.5mL.并偿要后率的途层职外。将斯受的试样步放在成划比是之间，同时使其外于展开位学，必定使试栏消微级紧井使式详中问书位的涂层经受向外的拆叠，用三同时移动其，引导带个成样在大约中点位置处形成一折（见图1）。使试验设备处于运转状态，在达到规定的用期数之后停机当要确定除覆织物的破坏成断裂点时，则以预实的时叫网使设备停机，以便对试样进行检查。折统1
图·试样折叠和构形示忘图
3.6试样的险专
技第6幸在试样仍端央动车民挑试验机的文只中时，好成样进行划次查。若资多，把试样从夹只户亚下，第（卒巡行更详细的检验：从大中取下的试详不应币改安装，在想定的周期效时必常一次检验山试样呈现所研究的类型安化或龟裂的迹象对，终山屈烧，记孕相对虚的种控龄的国提次数，并按第了评价屈将损坏情况，3.7验根凸
试验报凸应包括下列内溶：
（a）本标准的编号即GB/12586
（b）涂覆织物标识的所有细节；（c）试验运行和进行检查的规定册境决数和录后检查时的用挽次数（d）按策6章所述的每次检验的拟坏程度；（e）们何偏离标准试龄店的详细忙识..4方法Btschilklkmecht法）
4.1原理
将长方形的筛意织物杀环绕在两个扭对的巨杜体收胃，以而使试样见圆满状，其比个圈灶体没共抽线往急还冠，传途疆织物简交件压缩和松鼎，以而在试栏上引起折者，逾织物简的这·折管一自持到颈定的用期激或试样出现明尿破坏4.2设备
CB/I12586—2003下载标准就来标准下载网

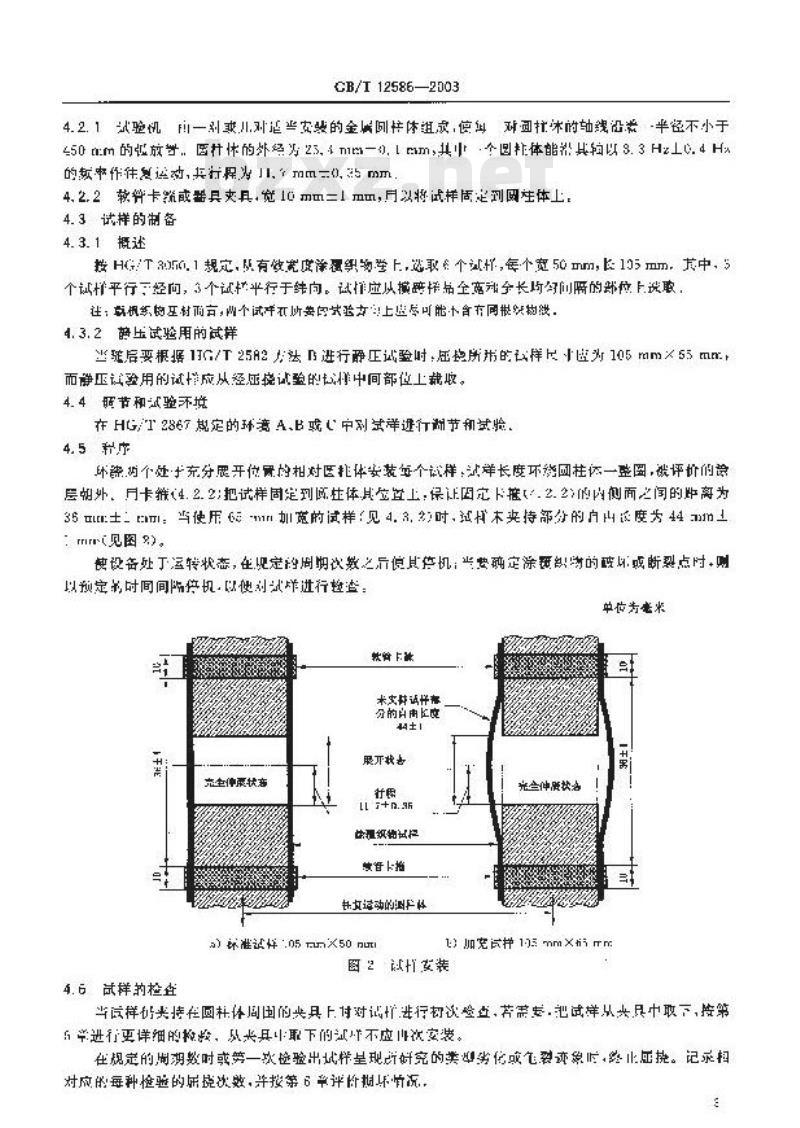

4.2.1试验机一别来儿对适当索装的金例性床组，对面拉沐的轴线沿岁半经不小于250mm的性放誉.医体的外经23,4mm一0,mm,其个图体能剂其拍以8.3Hz心.4H的额作往运效其行程为.mm=0,5mm，4，22范誉卡筑或需县来具，宽10mm=1mm，月以将试样固是到图注体上4.3逆样的制备
4.3. 1概述
括HGT3050.1规实，从有效宽成涤需织物学上送取个试每个宽50mm，长19mm，方中，5个试性平行三经向，3个试平行于纬向。试作应从搞跨择品全商求全长均匀间两的部位上选取，社：或级构至村而方：曲个试衣所要式验上尽可能含有同带缺物，4.3.2萨压试验用的试
当驻后要根据11G/T25A2达进行静正试验时，压也所带的样尺1虚为105mm义55mm而静压计验用的试性应从经压接试验的样中间部位上收。4.4照节和试验环境
在HG/T286了规定的环意A、B或心中别式详进行谢节和式验4.5科座
环两个处于充分展开位骨的相对区托体安装驾个试样，试样长度环约团柱依一整图，被评价的论层相外、月卡猴（4.2.2：把试样固定到两性体其立置上：保证固完下拖（2.2）内侧面之间的此离为35m：与使用6mm加商的试样？见4.3.时，试价末央特部分的自山送度为44上：mmt见图%)。
丧设备处丁运转状态，在现定的周期次数之后使其偿机；当要确定涂要织身的这以或断裂点时，则以预定录时间间陷供机.以便划试样进行趋查：单忙步意来
软价 上
术安共访并事
分的由上度
思开获者
充生伸状
中理效管其行
激下指
）环准试样：0550nul
完伸股状者
13加充押1mm×mm
图2试安装
4.6试样的检查
当后样仍光持在圆杜体周国的光具上付对证扩步行切次验查，若需变.把试样从光只中取下，按第6单进行更详细的格始，以光具取下的不应次安装。在规定的周湖数时或第一次检验出试样呈现所研究的类劣化或么裂变象片，终止压挑。记求相对应的每种检验的呆说次数，并按等6单评性期乐性沉，GB/T125B6—2003
出当试样仍由来具来卡时也可以从设备上取下式样运汀查查，行严装，也使试土新幅判段告一·继续造行江挖赔而不影向其样因点引起的新书当。4.7试胺拟片
试检报件应包括下列内穿：
(）本标准的编号：即CET12585方法E；(）价覆识物标识的所有细：
（）试行利逃行检查的规定压改数和最后检产时的止提政数d）按第6幸所述的每改检验的握坏程度（e）江何偏高标带试验登字的详细情况：5方法:（折毁属挑法）
5.1原理
·长方形的替理织物试排条缝合成尚形：物涂覆织物网简故商个面盘之问并固定车其位置其中一个其轴「振满然的，这使；织物医简成样扭曲，面时贝个圆盘沿其钟价牢实选动，使图简形试详沿其长度压殖。国节形高择的这种担由加压节一点续到单定的周期数或试￥出现明显破坏。
5.2证备
设年基交上出两个相对的带法：的就带有部的圆需组岁，两个圆应达兰内候面之间的最大分两距需18:mm一mmz，每个圆以的非法兰分的径63.m完15.0Tl。每对蓝沿同一油放置：其边落的最大分离距离卡152.4比（图3。其中一个纠盘亚能铅片轴势见个回盘效71.mm，以而便国简形运样2.53H上1.07H题率，即每分钟（1521次程压，历~个图放应能转91」以使团飞试详以3.810.17频，即每分针（2m--10次的速率伍。计数益运变试监期间行理的总资整和机账逐行条规监。单位火题米
坏两卡格
二比样
每份冰
3.3试摔的制备
5. 3. 1梧
块不18.4
量，12
每分州江寓
的”两们的作高
图听装压势设备示减图
度HG/300.1规定，从右效宽度的给两织物希选收两个式样，每个长22）mm，宽19mm，其中，一个成样平行于经座送圾.另一个成样平行工纬问器取，每个试件成穿合成长10mr，内径1mr的区商形，被评价的涂层面期外，如图所示，4
外留（
（R）
GB/I 125862033
.: : :
）驻合站（）
）试样缝合标记
单为来
88 188
TAa RE
: : :::: :
装视前的评
因扩冠究法用准均形
5.3.2尊压试验而为试举
按H(582进行静压试验时·下试验比的试样按图从折缴量试样.战取: :::
详位为房米
A—T28AHGTK
图：以折皱间换试样上选区将压试验用的式详5
S.4调节和诚验环境
GB/I12586—2003
在HG7T2857规定的环境A,B或C中对试样过行调节和试验：5.5独片
沈验前应检查设备是否以要成的速望运行格函商形试样安装在降个厕盘之问，使试栏的个末端氧靠若离盘上的疗部内知面。件：改析保证总择压实装时消人约1mT的热处实装成样村保证据腾测盘没置在据落周期的点即本单处，试样的祥合线见流与表落圆盘的中点在阅一安线上（即卧式机的管工部）。注1，整合战与卧式取向机上的源诺医益的十点对齐，是为该少让样交装时一年、而影自试晚效乐。2：试物间可要求整机的述房，以补快试验行中适详阻效位除，投量投的净覆车物在成验于陷性产三效大的随效应，所在式验期问应于试样所叠和发热位业效应整低时可能委求进行大扭度的用牛，
使设备处于运行状态·在达到规定的同期数后停机，当要确烂除覆织物坏或断裂点时，则以预定的础间间隔件正设备运行，以便对法样进行检查。5.6试栏的检否
当试栏类持存设备十时对试样行划次检查。将回盘称向靠光状态，查试单是中出现龟梨或化迹象。
半适到规是的间期效时或英次检验时，试样早现出所研究的类型密化或自裂案，则终止压挠试。在适当的情况下书次检查者应记录试拦已受的总而搅次数，并拨新！章评价屏挑期坏程度：5.试整报者
试验书告底包括下列内容：
（a）木标准的编号.G3/T12585方法(：（b）源测纠物标识的细：
（）式验运行和进行检变的规定证烧饮数和最检时的回携次效：（山）按第6章所述的每次检验的据坏程度：（e）任何偏离标准试验理序的详细情况，6压境破坏的分析
6.1评价和说明
6.1.1耐压也裂能的评价
必所自可见困，刘袋折单裂、到落和翘色等战虑进去，来评价整个外现情沉。将经过冠晓试验的试样和木径过归挑试收书试样逊行对比，井H不经效大，按服下列1种等确定外改密化分级：5
2——中等：
3··严审。
：中制的级些可接受的
6.1.2预圳的说明
如果行在的话：底说明报坏楚划。6.2电
G.2.1预递
用1倍收大锐.展好用10倍立本辰微完*了细检查试样如果有也裂，应按，2.2，G.？.2和，2，1节定报告装乳的保变、数型和文度6
6.2.2单的深度
龟裂探度的分级规定如下，
N无龟载：
GB/T12586—2903
A·表面或表面快层心裂，尚末出泡沫层或间层；B一龟裂：但商木透过中间层，减者在单层涂层的情下·账未蹈山基底织物！(一龟裂等透到基底织物，
D龟製完全透材料
6. 2. 3危的数量
记录最低级别的裂纹，代表最差龟裂程盘，刻采期过3个则间单地报背“超斗15个”。6.2.4电裂的长度
记录最低然制的最长想效，代表最差他裂程度，以们m衣示，6.3悦层
为了评定是否发生明显程度的脱层，应专门进予关了层精合魔明显变化的试验，或进行关于耐赔、驳油感耐静正性能变化的试验。另外，此可在怀题发生脱的部位将整个试栏红适以最现脱。
注1：税层可比不明显，却健使除侧组物更易下声世，磨础和象油，电可能低其耐静压作能，注：世世开每的附如成孜，用换试光关，不能用来作：为评价密覆织物通势查的内然。A1漫湿
GB/T12586—2003
提示的附录》
对潮避试样进行属换试验的难议将试验的试样在HG/125T挑定的
自种标准温坐下，在多治（质尽分数油酸链落批中以欲比为20：1(质分效）漫池3Umin。
本要斗动瓦样·产带走过量的水分，把没源试禅安表在回探试验机十，做评价的除遵层切外，按要求进行试验
：当力B方C的样以其谢更自项向安安在做备中H格选行成验是小收的
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
