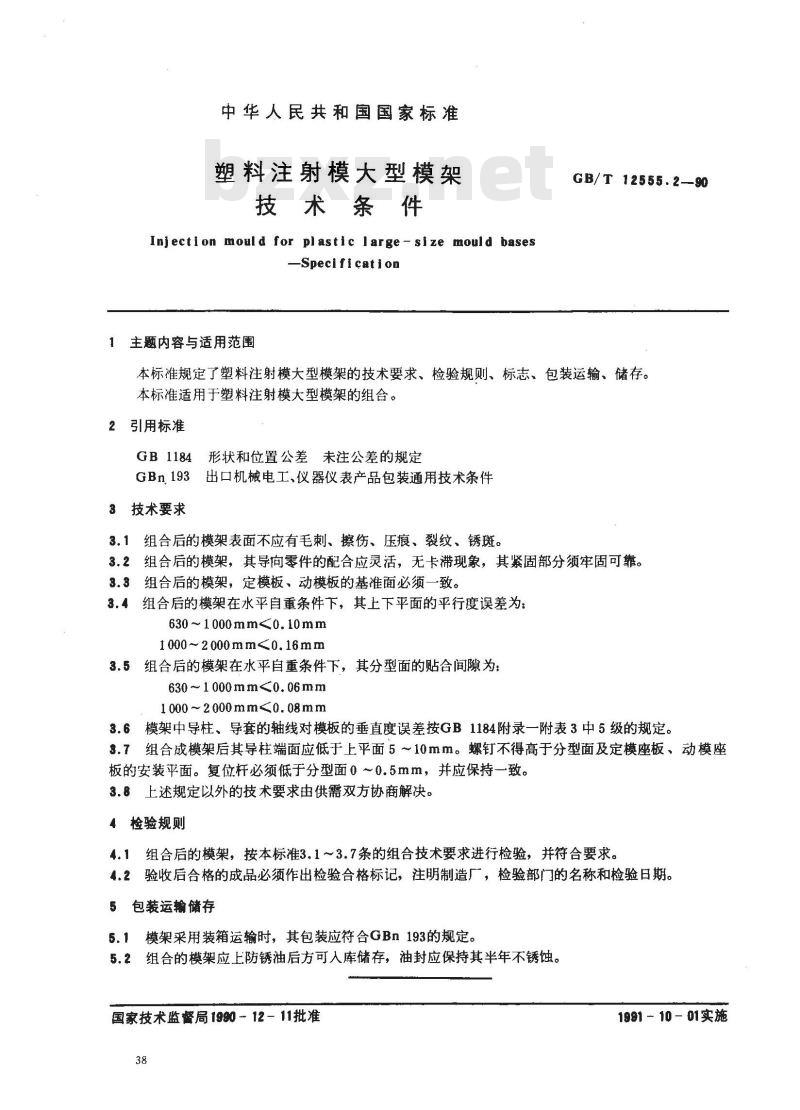

中华人民共和国国家标准
塑料注射模大型模架
技术条件
Injection mould for plastic large- size mould bases-Specification
1主题内容与适用范围
GB/T 12555.2—90
本标准规定了塑料注射模大型模架的技术要求、检验规则、标志、包装运输、储存。本标准适用于塑料注射模大型模架的组合。2引用标准
GB1184形状和位置公差未注公差的规定GBn193出口机械电工、仪器仪表产品包装通用技术条件3技术要求
3.1组合后的模架表面不应有毛刺、擦伤、压痕、裂纹、锈斑。3.2组合后的模架，其导向零件的配合应灵活，无卡滞现象，其紧固部分须牢固可靠。3.3组合后的模架，定模板、动模板的基准面必须一致。3.4组合后的模架在水平自重条件下，其上下平面的平行度误差为：630~1000mm<0.10mm
1000~2000mm<0.16mm
3.5组合后的模架在水平自重条件下，其分型面的贴合间隙为：630 ~1000mm<0.06mm
1000~2000mm<0.08mm
3.6模架中导柱、导套的轴线对模板的垂直度误差按GB1184附录一附表3中5级的规定。3.7组合成模架后其导柱端面应低于上平面5～10mm。螺钉不得高于分型面及定模座板、动模座板的安装平面。复位杆必须低于分型面0～0.5mm，并应保持一致。3.8上述规定以外的技术要求由供需双方协商解决。4检验规则免费标准bzxz.net
4.1组合后的模架，按本标准3.1～3.7条的组合技术要求进行检验，并符合要求。4.2验收后合格的成品必须作出检验合格标记，注明制造厂，检验部门的名称和检验日期。5包装运输储存
5.1模架采用装箱运输时，其包装应符合GBn193的规定。5.2组合的模架应上防锈油后方可人库储存，油封应保持其半年不锈蚀。国家技术监督局1990 -12-11批准38
1991-10-01实施

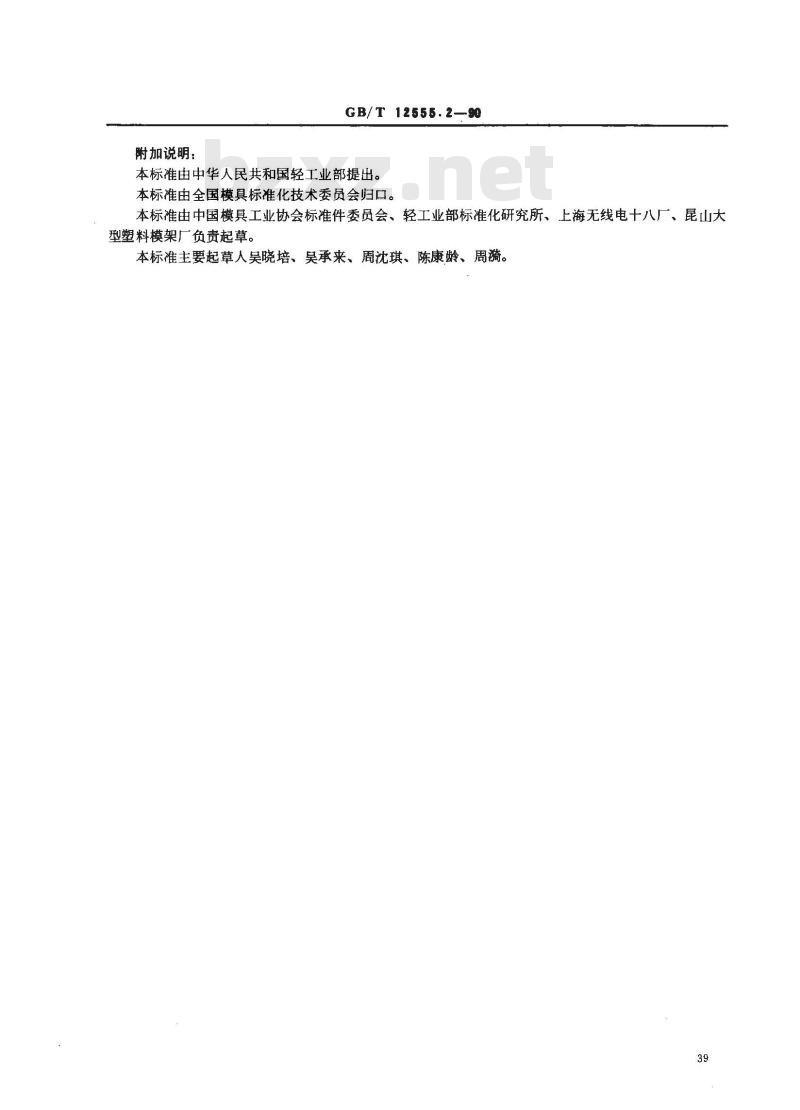

附加说明：
GB/T 12555.2—90
本标准由中华人民共和国轻工业部提出。本标准由全国模具标准化技术委员会归口。本标准由中国模具工业协会标准件委员会、轻工业部标准化研究所、上海无线电十八厂、昆山大型塑料模架厂负责起草。
本标准主要起草人吴晓培、吴承来、周沈琪、陈康龄、周漪。39
