【国家标准(GB)】 木质活性炭试验方法 强度的测定

1范围
中华人民共和国国家标准
木质活性炭试验方法
强度的测定
Test methods of wooden activated carbon-Determination of abrasion resistance本标准规定了本质活性炭强度测定方法GB/T 12496.6—1999
代替GB/T12496.22—1990
本标准适用于大多数颗粒活性炭，不适用于乙酸乙烯合成触媒载体活性炭。2方法提要
试样在仪器中，经受一定的机械磨损，试样的骨架和表层都同时受到破坏，经过筛选，求出保留颗粒部分的百分数，作为试样强度。3仪器和设备
3.1试验筛，取该品种活性炭规定中最小一层筛号。3.2振筛机：摇动次数约221次/min，振击次数约147次/min。3.3秒表。bZxz.net
3.4强度测定仪：
a）钢筒转速（50±2）r/min。
b）钢球直径（14.3±0.2）mm，10个。c）1号钢筒：内径80mm，有效长度120mm，厚3mm。钢简内表面√d）2号钢简：内径80mm，有效长度120mm，壁厚3mm。钢简内壁表面√在内部的180°对称位置有两条纵向的筋，筋高10mm，宽度4mm，长度120mm。3.5天平：感量0.1g。
4操作步骤
4.1柱状炭操作步骤
4.1.1取100g试样，置于该品种粒度规定中最小一层筛号的标准筛中，在振筛机上筛分5min，取筛上试样在（140士10)℃恒温干燥箱中干燥至恒重。4.1.2用量筒量取50mL干燥试样，并称量，装入2号钢简内，放入5粒钢球，盖紧盖子开动强度试验机，同时记时，运转（5士0.08）min。4.1.3取下钢简，打开简盖，倒出钢球，将试样移至原标准筛网上，于振筛机上筛分5min。4.1.4收集保留在筛层上的试样，称其质量。4.2不定形颗粒炭操作步骤
国家质量技术监督局1999-11-10批准2000-04-01实施

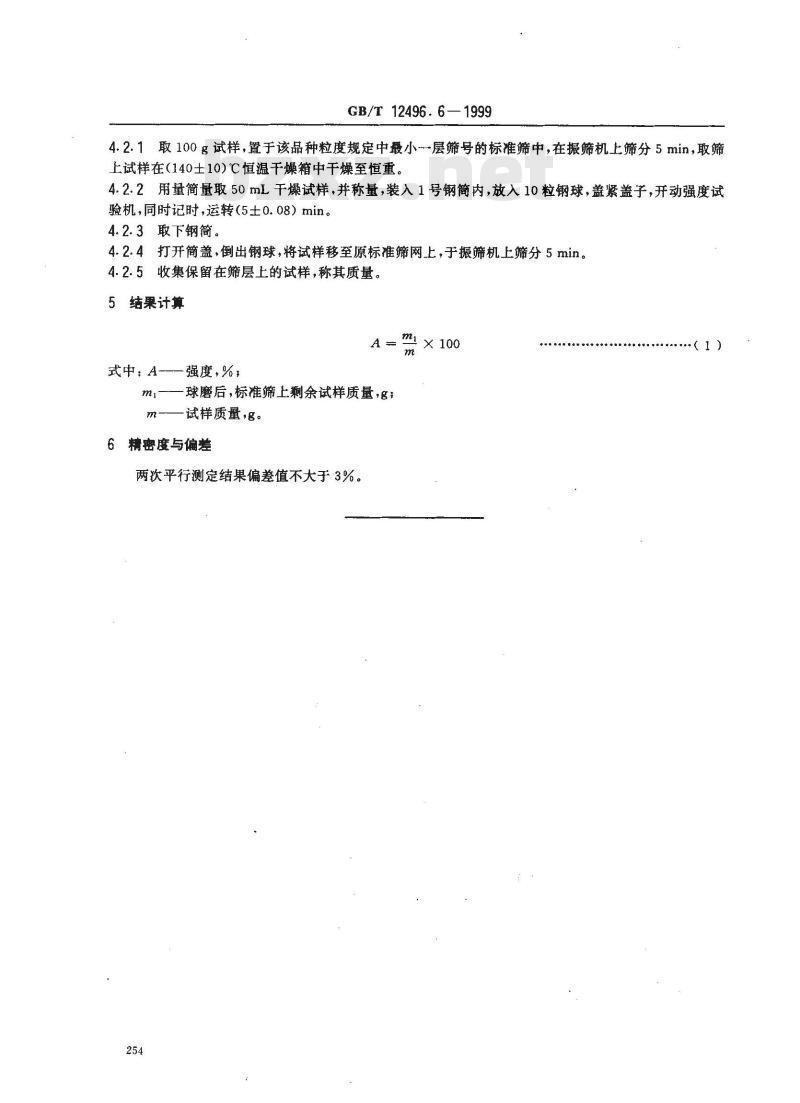

GB/T12496.6—1999
4.2.1取100g试样，置于该品种粒度规定中最小层筛号的标准筛中，在振筛机上筛分5min，取筛上试样在（140士10)℃恒温干燥箱中干燥至恒重。4.2.2用量简量取50mL干燥试样，并称量，装入1号钢筒内，放入10粒钢球，盖紧盖子，开动强度试验机，同时记时，运转（5士0.08）min。4.2.3取下钢简。
4.2.4打开简盖，倒出钢球，将试样移至原标准筛网上，于振筛机上筛分5min。4.2.5收集保留在筛层上的试样，称其质量。5结果计算
式中；A———强度，%，
-球磨后，标准筛上剩余试样质量，g：mi
m——试样质量,g。
6精密度与偏差
两次平行测定结果偏差值不大于3%。254
