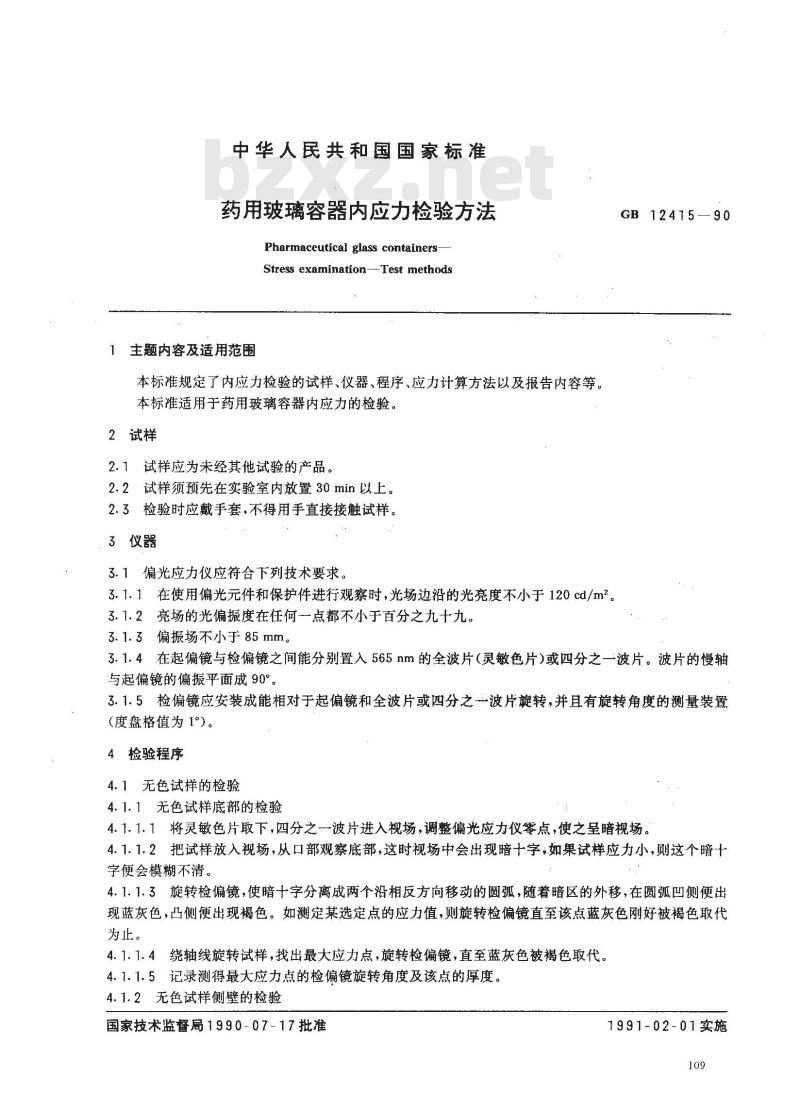

中华人民共和国国家标准
药用玻璃容器内应力检验方法
Pharmaceutical glass containers-Stress examination--Test methods主题内容及适用范围
本标准规定了内应力检验的试样、仪器、程序、应力计算方法以及报告内容等。本标准适用于药用玻璃容器内应力的检验。2试样
2.1试样应为未经其他试验的产品。2.2试样须预先在实验室内放置30min以上。2.3检验时应戴手套，不得用手直接接触试样。3仪器
3.1偏光应力仪应符合下列技术要求。3.1.1在使用偏光元件和保护件进行观察时，光场边沿的光亮度不小于120cd/m2。3.1.2亮场的光偏振度在任何点都不小于百分之九十九。3.1.3偏振场不小于85mm。
GB12415—90
3.1.4在起偏镜与检偏镜之间能分别置入565nm的全波片（灵敏色片）或四分之一波片。波片的慢轴与起偏镜的偏振平面成90°。
3.1.5检偏镜应安装成能相对于起偏镜和全波片或四分之~-波片旋转，并且有旋转角度的测量装置（度盘格值为1°）。
4检验程序
4.1无色试样的检验
4.1.1无色试样底部的检验
4.1.1.1将灵敏色片取下，四分之一波片进入视场，调整偏光应力仪零点，使之呈暗视场。4.1.1.2把试样放入视场，从口部观察底部，这时视场中会出现暗十字，如果试样应力小，则这个暗十字便会模糊不清。
4.1.1.3旋转检偏镜，使暗十字分离成两个沿相反方向移动的圆弧，随着暗区的外移，在圆弧凹侧便出现蓝灰色，凸侧便出现褐色。如测定某选定点的应力值，则旋转检偏镜直至该点蓝灰色刚好被褐色取代为止。
4.1.1.4绕轴线旋转试样，找出最大应力点，旋转检偏镜，直至蓝灰色被褐色取代。4.1.1.5记录测得最大应力点的检偏镜旋转角度及该点的厚度。4.1.2无色试样侧壁的检验下载标准就来标准下载网
国家技术监督局1990-07-17批准1991-02-01实施
GB12415—90

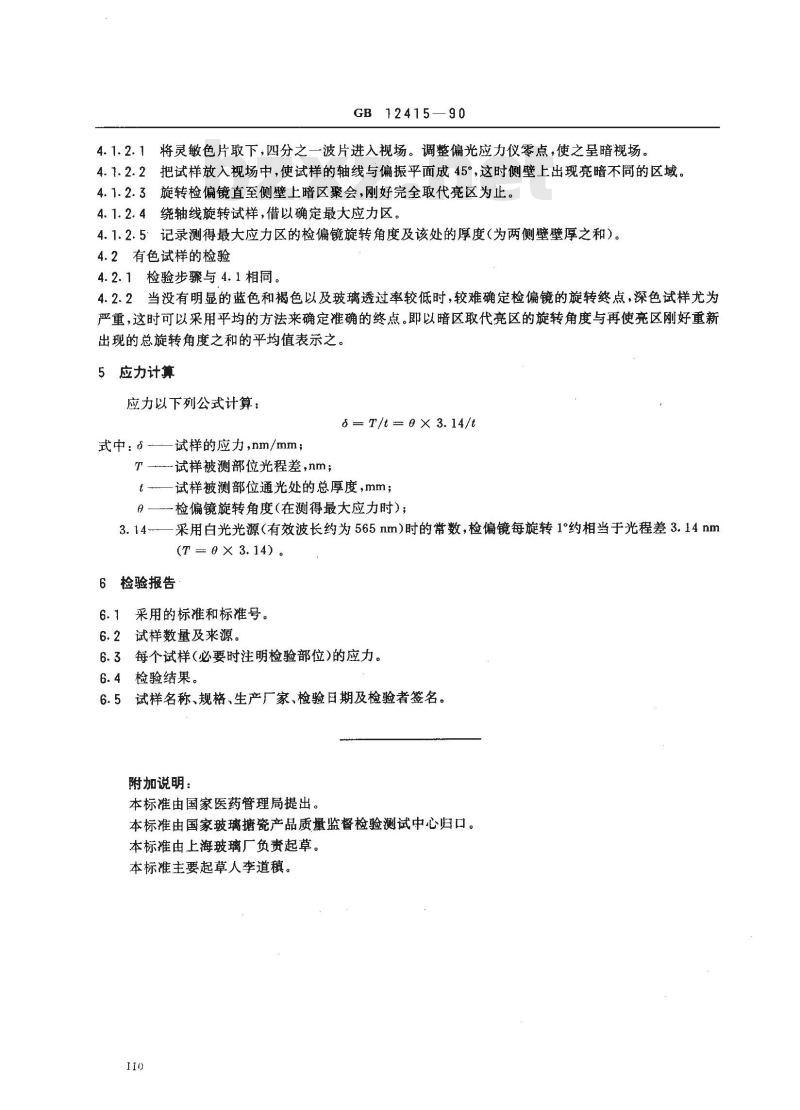

4.1.2.1将灵敏色片取下，四分之一波片进入视场。调整偏光应力仪零点，使之呈暗视场。4.1.2.2把试样放入视场中，使试样的轴线与偏振平面成45°，这时侧壁上出现亮暗不同的区域。4.1.2.3旋转检偏镜直至侧壁上暗区聚会，刚好完全取代亮区为止。4.1.2.4绕轴线旋转试样，借以确定最大应力区。4.1.2、5记录测得最大应力区的检偏镜旋转角度及该处的厚度（为两侧壁壁厚之和）。4.2有色试样的检验
4.2.1检验步骤与4.1相同。
4.2.2当没有明显的蓝色和褐色以及玻璃透过率较低时，较难确定检偏镜的旋转终点，深色试样尤为严重，这时可以采用平均的方法来确定准确的终点。即以暗区取代亮区的旋转角度与再使亮区刚好重新出现的总旋转角度之和的平均值表示之。5应力计算
应力以下列公式计算：
8 = T /t = 0 X 3. 14 /t
式中：——试样的应力，nm/mm;T试样被测部位光程差，nm；
t-—试样被测部位通光处的总厚度，mm；一检偏镜旋转角度(在测得最大应力时)；采用白光光源（有效波长约为565nm）时的常数，检偏镜每旋转1°约相当于光程差3.14nm3. 14-
(T=Φ×3.14)。
6检验报告
6.1采用的标准和标准号。
6.2试样数量及来源。
6.3每个试样（必要时注明检验部位)的应力。6.4检验结果。
6.5试样名称、规格、生产厂家、检验日期及检验者签名。附加说明：
本标准由国家医药管理局提出。本标准由国家玻璃塘瓷产品质量监督检验测试中心归口。本标准由上海玻璃厂负责起草。本标准主要起草人李道棋。
