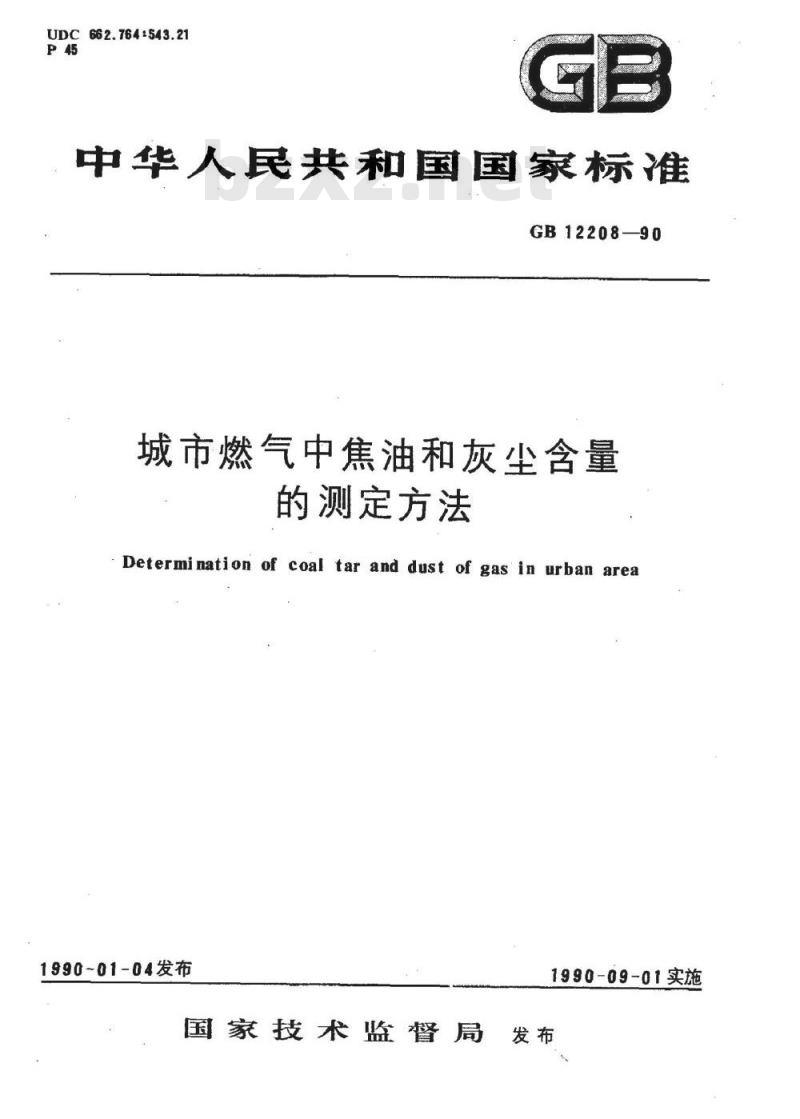

【国家标准(GB)】 城市燃气中焦油和灰尘含量测定方法

UDC662.764:543.21
中华人民共和国国家标准
GB12208—90
城市燃气中焦油和灰尘含量
的测定方法
Determination of coal tar and dust of gas in urban area1990-01-04发布
国家技术监督局
1990-09-01实施
中华人民共和国国家标准
城市燃气中焦油和灰尘含量
的测定方法
Determinationof coaltarand dust ofgas in urban area
主题内容与适用范围
本标准规定了城市燃气中焦油和灰尘含量测定的仪器、操作步骤和计算。本标准适用于城市燃气。
2方法原理
GB12208—90
定体积的城市燃气，通过已知重量的滤膜，以滤膜的增重和取样体积，计算出焦油和灰尘的含量。
3仪器及材料

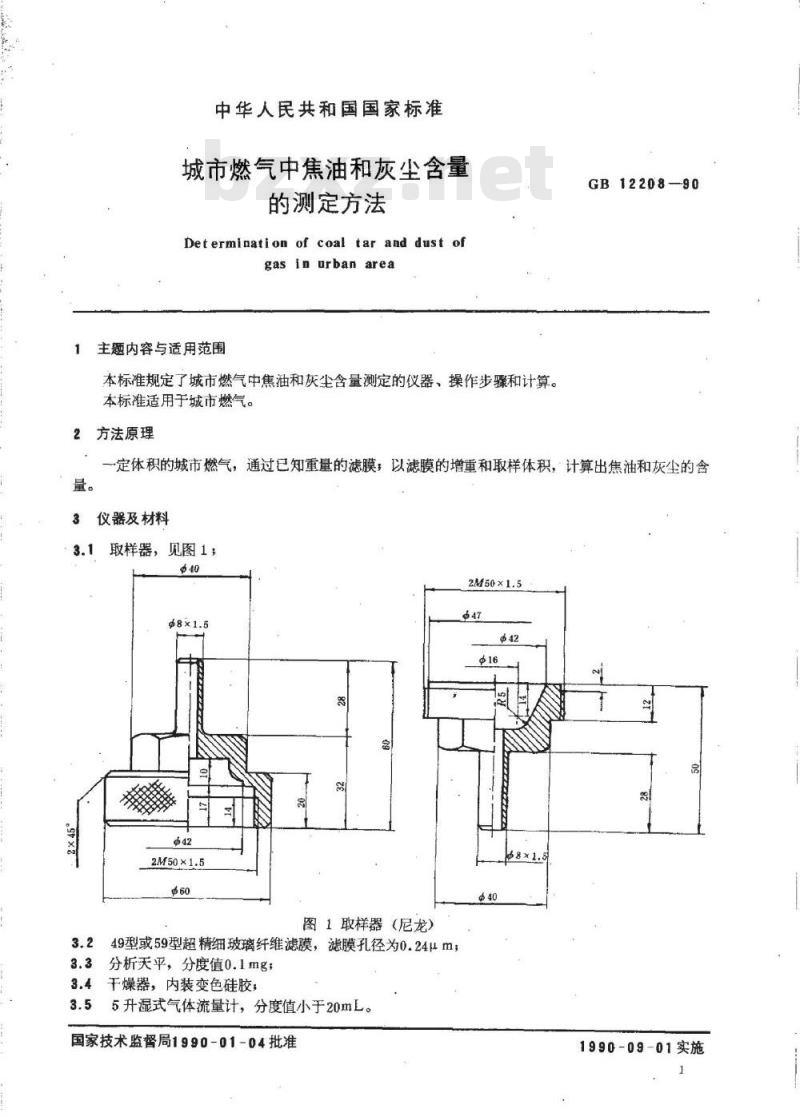

3.1取样器，见图1；
2M50×1.5
图1取样器（尼龙）
49型或59型超精细玻璃纤维滤膜，滤膜孔径为0.24μm3.3分析天平，分度值0.1mg；
3.4干燥器，内装变色硅胶；
5升湿式气体流量计，分度值小于20mL。国家技术监督局1990-01-04批准1990-09-01实施

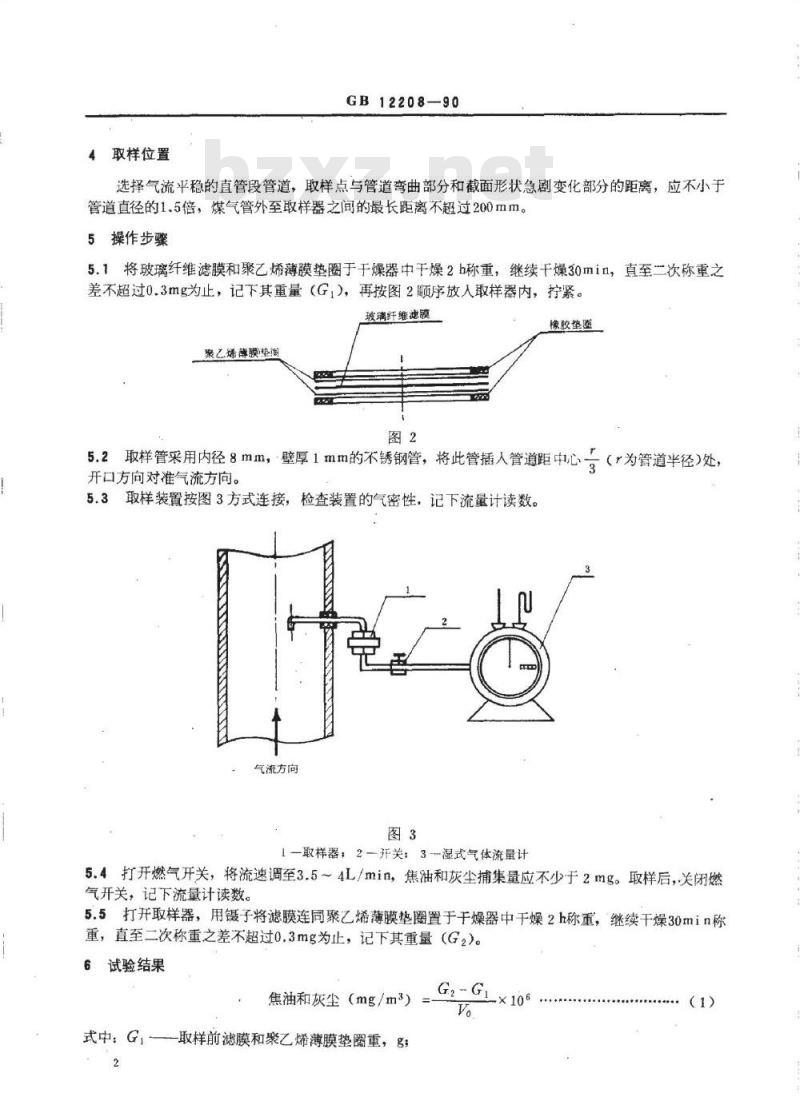

取样位置
GB12208—90
选择气流平稳的直管段管道，取样点与管道弯曲部分和截面形状急剧变化部分的距离，应不小于管道直径的1.5倍，煤气管外至取样器之间的最长距离不超过200mm。5操作步骤
5.1将玻璃纤维滤膜和聚乙烯薄膜垫圈于于燥器中干燥2h称重，继续干燥30min，直至二次称重之差不超过0.3mg为止，记下其重量（G，），再按图2顺序放人取样器内，拧紧。玻璃纤维滤膜
聚乙烯薄膜垫阁
橡胶垫
5.2取样管采用内径8mm，壁厚1mm的不锈钢管，将此管插人管道距中心开口方向对准气流方向。
5.3取样装置按图3方式连接，检查装置的气密性，记下流量计读数。气流方向
（为管道半径）处
1—取样器；2-开关：3一湿式气体流量计5.4打开燃气开关，将流速调至3.5~4L/min，焦油和灰尘捕集量应不少于2mg。取样后，关闭燃气开关，记下流量计读数。
5.5打开取样器，用镊子将滤膜连同聚乙烯薄膜垫圈置于干燥器中干燥2h称重，继续干燥30min称重，直至二次称重之差不超过0.3mg为止，记下其重量（G2)。6试验结果
焦油和灰尘（mg/m3）
式中：G.
取样前滤膜和聚乙烯薄膜垫圈重，g；G2~G
GB12208--90

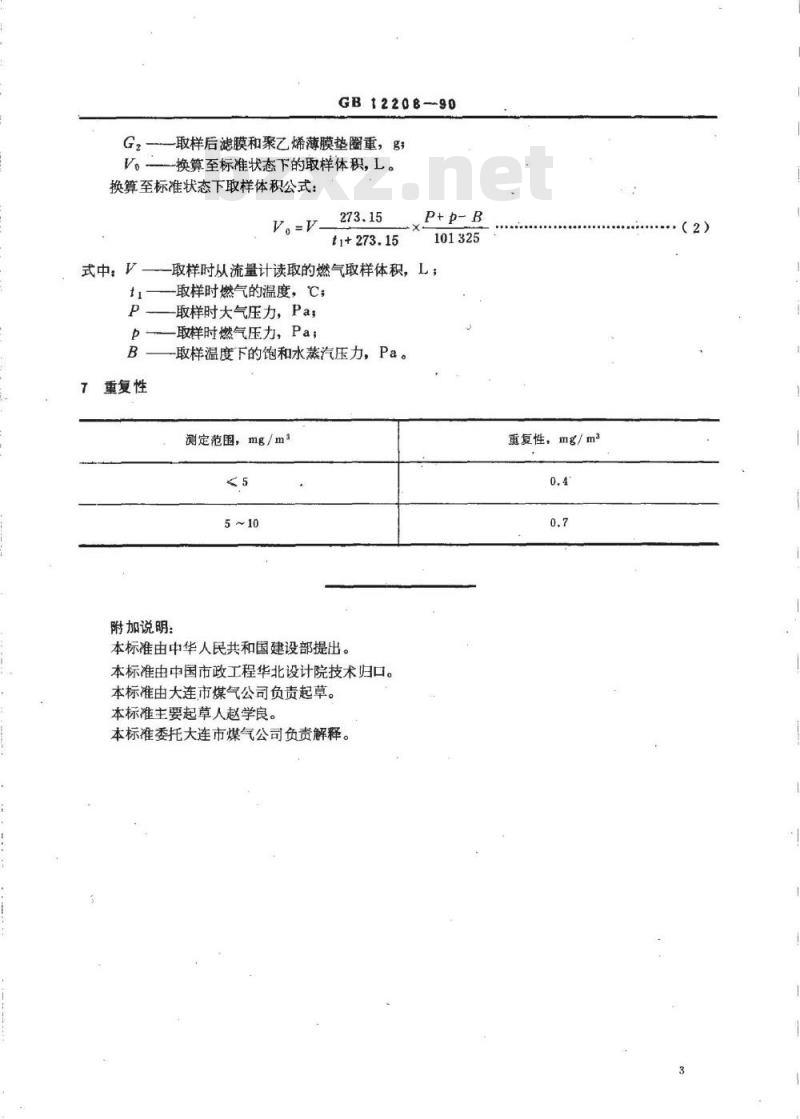

G，-—取样后滤膜和聚乙烯薄膜垫圈重，g一换算至标准状态下的取样体积，L。V
换算至标准状态下取样体积公式：Vo=V
式中：V
ti+273.15
101325
一取样时从流量计读取的燃气取样体积，L一取样时燃气的温度，℃；
一取样时大气压力，Pa;
一取样时燃气压力，Pa；
一取样温度下的饱和水蒸汽压力，Pa重复性下载标准就来标准下载网
测定范围，mg/m3
附加说明：
本标准由中华人民共和国建设部提出，本标准由中国市政工程华北设计院技术归口本标准由大连市煤气公司负责起草。本标准主要起草人赵学良。
本标准委托大连市煤气公司负责解释。重复性，mg/m3
（2）

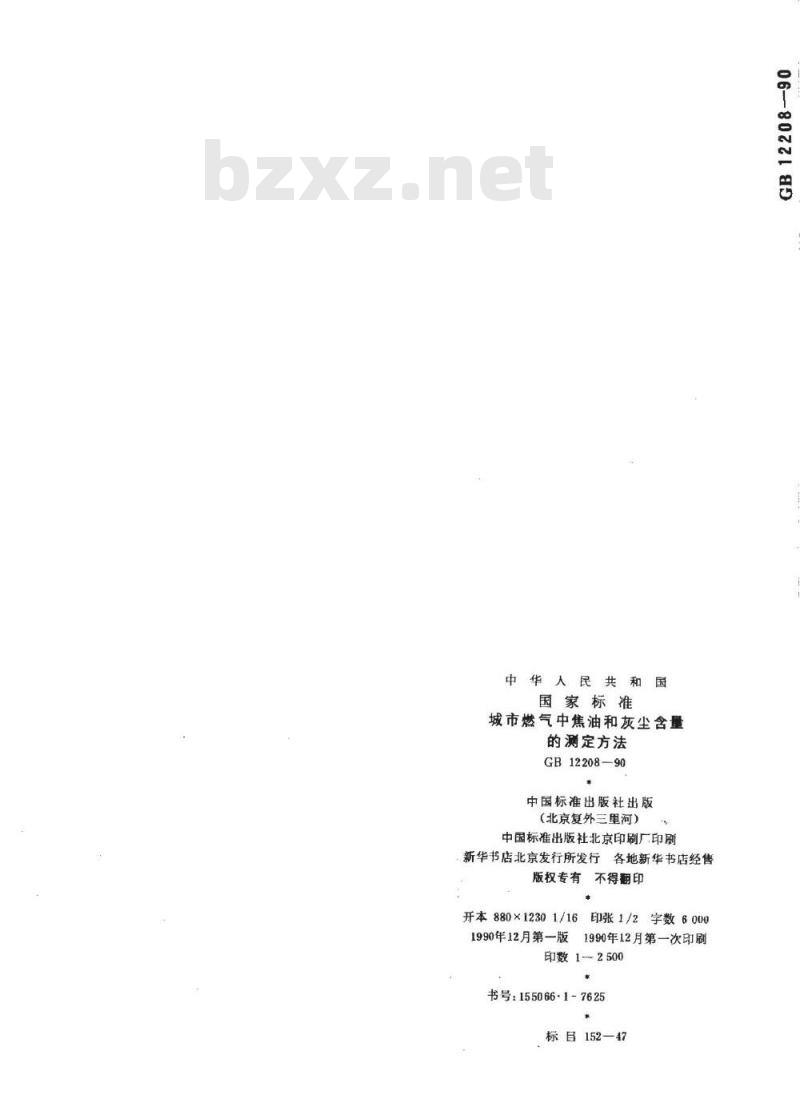

中华人民共和国
国家标准
城市燃气中焦油和灰尘含量
的测定方法
GB12208—90
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数60001990年12月第一版
1990年12月第一次印刷
印数1—2.500
书号：155066·1-7625
标目152—47
