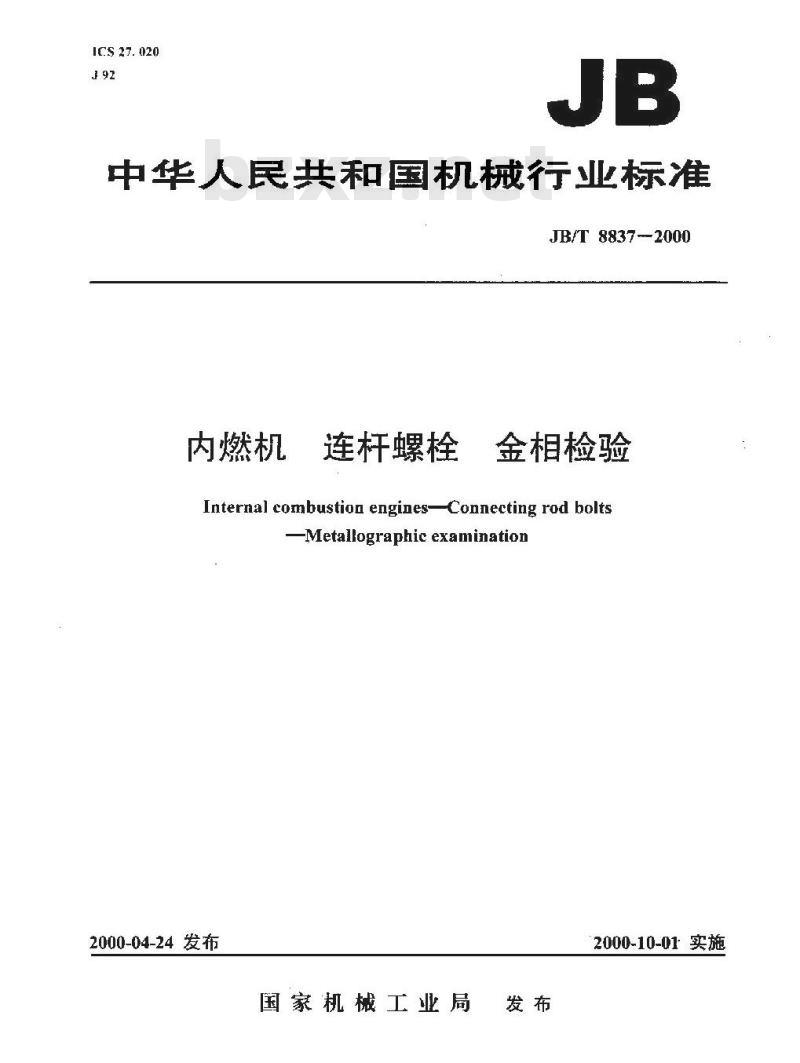

【机械行业标准(JB)】 内燃机 连杆螺栓 金相检验

ICS 27.020
中华人民共和国机械行业标准
JB/T 8837--2000
内燃机
连杆螺栓
金相检验
Internal combustion engines-Connecting rod bolts-Metallographic examination
2000-04-24发布
国家机械工业局
2000-10-01实施

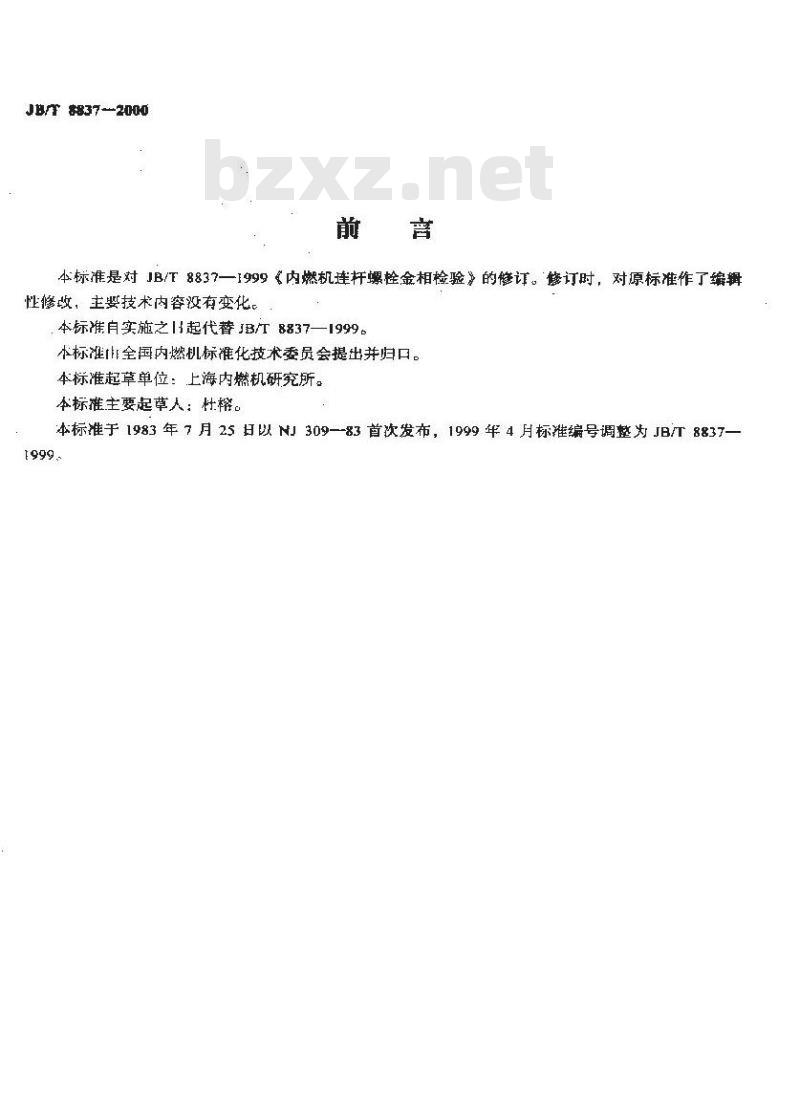

JB/F 8837-2000
本标准是对JB/F8837一1999（内燃机连杆螺栓金相检验》的能订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之1起代替JB/T8837—1999。本标准非全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所。本标推主要起草人：杜榕。
本标准于1983年7月25日以NJ309--83首次发布，1999年4月标准编号调整为JBT8837—1999.

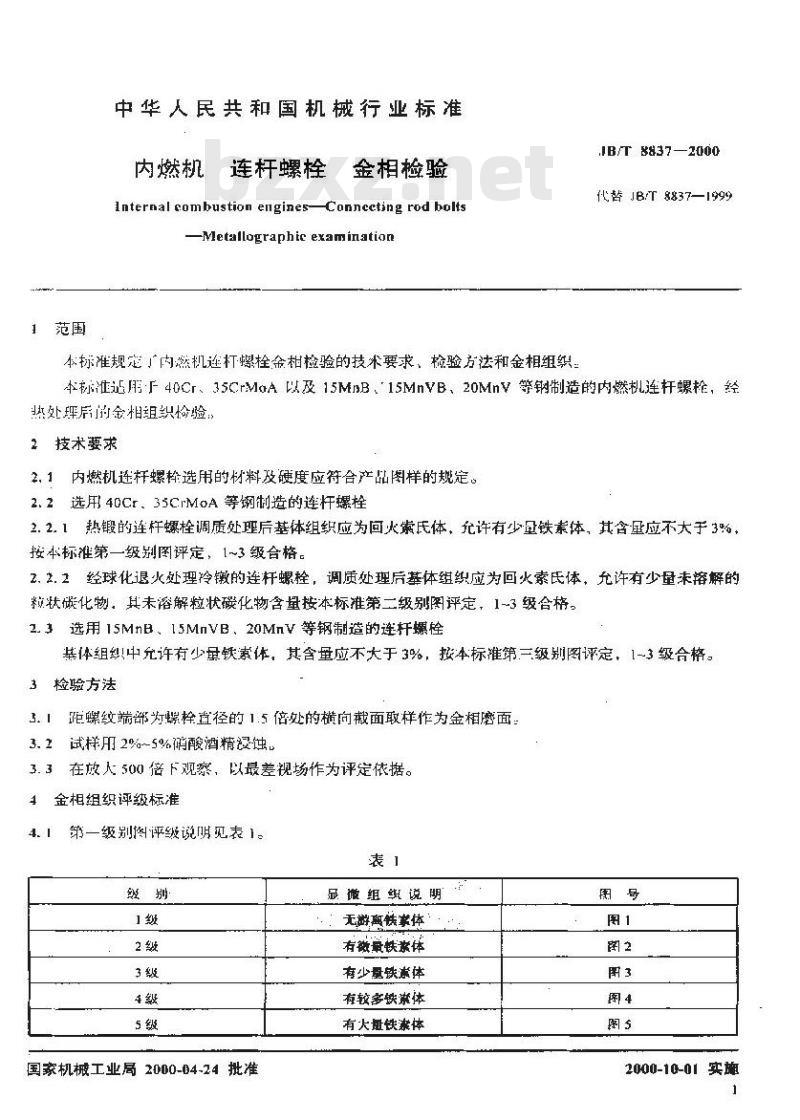

中华人民共和国机械行业标准
肉燃机
，连杆螺栓
金相检愉
Internal eombustion eliginesConnceting rod bolts-Metallographic examination
本标准规宠内然机连杆螺栓金柑检验的技术要求，检验方法和金相组织，.B/T8837—2000
代替JB/T8837—1999
本小标准证用F40Cr、35CrMaA以及15MnB，15MnVB，20MnV等钢制造的内燃机连杆螺枪，经热处理后的金相组织检验：
2技术要求
2.1内燃机连杆螺格选用的材料及硬度应符合产品阁样的规定。2.2选用40Cr、35CrMoA等钢制造的连杆爆栓2.2.1热锻的连样螺栓调质处班后基体组织应为回火案氏体，允许有少量铁素体，其含堡应不大于3%，按本标准第一级别图评定，1~3级合格。2.2.2经球化退火处理冷辙的连杆螺栓，调质处理后基体组织应为回火索氏体，允许有少量未溶解的粒状碳化物，其未溶解粒状碳化物含量按本标准第二级别图评定，1-3级合格。2.3选用15MnB、15MnVB、20MnV等钢制造的连杆螺栓基体组纠中允许有少量铁素体，其含量应不大于3%，按本标准第三级别图评定，1-3级合格。3检验方法
3.1距螺纹端部为螺栓查径的1.5倍处的横向截面取样作为金相磨面：3.2试样用2%-5%碉酸酒精漫蚀
3.3在放人500倍下观察，以最差视场作为评定依据。4金相组织评级标准
第一级别评级说明见表1。
国家机械工业局2000-04-24批准显微组织说明
无游离缺事体bzxz.net
有微最铁素体
有少量铁激体
有较多铁策体
有大斑铁体
图号國
2000-10-01 实施

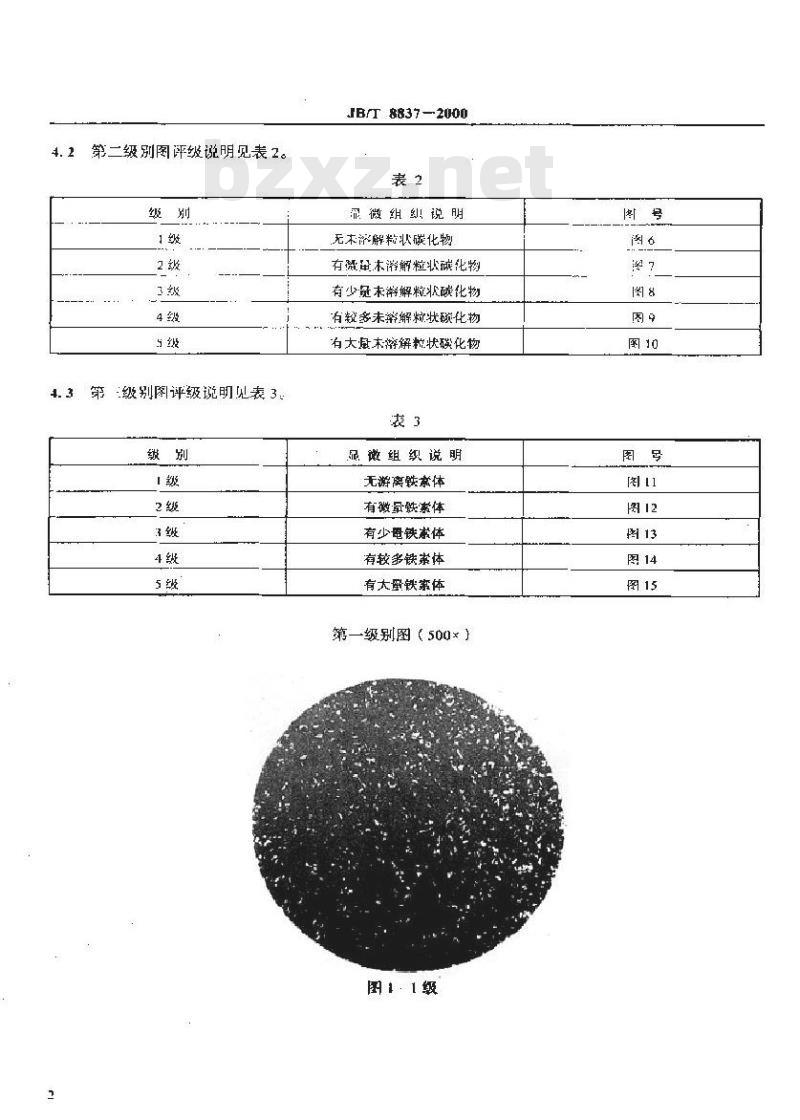

第二级别图评级说明见表2。
第级别图评级说明见表3
JB/T 8837—2000
微组纠说明
无木泽解粘状碳化物
有微虽木游解粒状碳化物
有少冠末游解粒状碳化物
有教多未释解粒状硕化物
有大象木溶解粒状碳化物
显微组织说明
无游离铁紊体
有微量铁素体
有少母铁素体
有较多铁索体
有大量铁家体
第一级别图（500×）

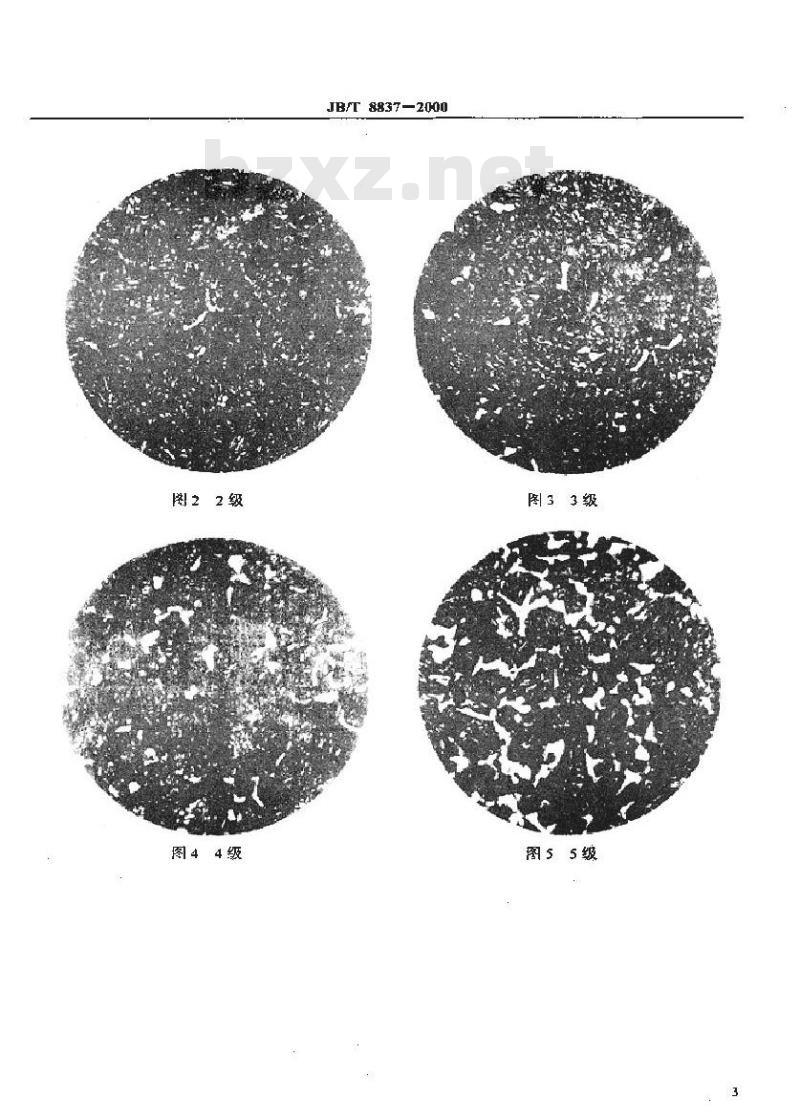

阁22级
图44级
JB/T 8837-2000
图33级
图55级
图61级
阁83级
JB/ 8837-2000
第二级别图（300×）
图72级
图94级
图Ⅱ1级
JB/T 8837—2000
图105级
第三级别图（500×）
图122级
图133级
JB/T 8837-2000
图155级
图144级
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
