【国家标准(GB)】 闭式双点压力机 精度

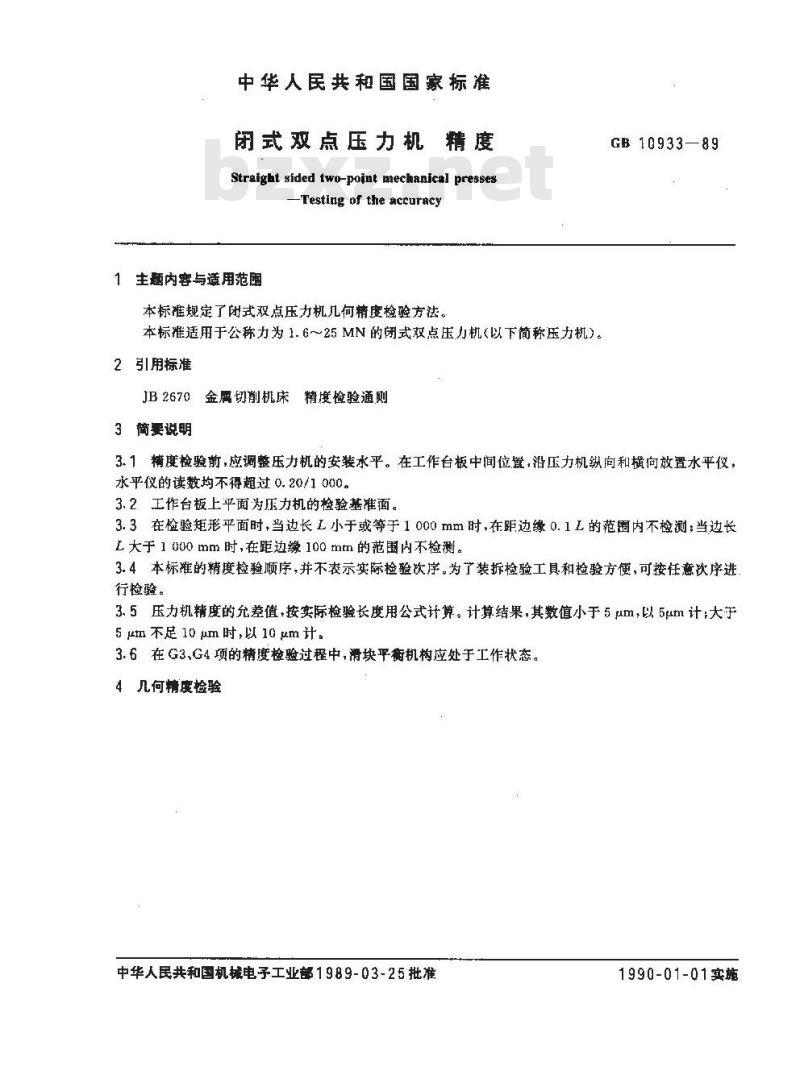

中华人民共和国国家标准
闭式双点压力机精度
Straight sided fwo-point mechanical presses-Testing of the aceuracy
1主题内容与适用范廊
本标准规定了闭式双点压力机几何精度检验方法，本标准适用于公称力为1.625MN的闭式双点压力机以下简称压力机)。2引用标准
JB2670金属切削机床精度检验通则3简要说明
GB 10933-89
3.1精度检验前，应调整压力机的安装永平。在工作台板中间位置，沿压力机纵向和横向放置水平仪，水平仪的读数均不得超过0.20/1000。3.2工作台板上平面为压力机的检验基准面。3.3在检验矩形平面时，当边长L小于或等于1000mm时，在距边缘0.1L的范围内不检测；当边长L大于1000mm时，在距边缘100mm的范围内不检测。3.4本标准的精度检验顺序，并不表示实际检验次序。为了装拆检验工具和检验方便，可按任意次序进行检验。
3.5压力机精度的允差值，按实际检验长度用公式计算。计算结果，其数值小于5um，以5μm计：大于5 μm 不足 10 μm 时,以 10 μm计。3.6在G3、G4项的精度检验过程中，滑块平衡机构应处于工作状态。4几何精度检验
中华人民共和国机械电子工业部1989-03-25批准1990-01-01实施
:7 %0+20
%g+20
台面饹
GB10933-89Www.bzxZ.net

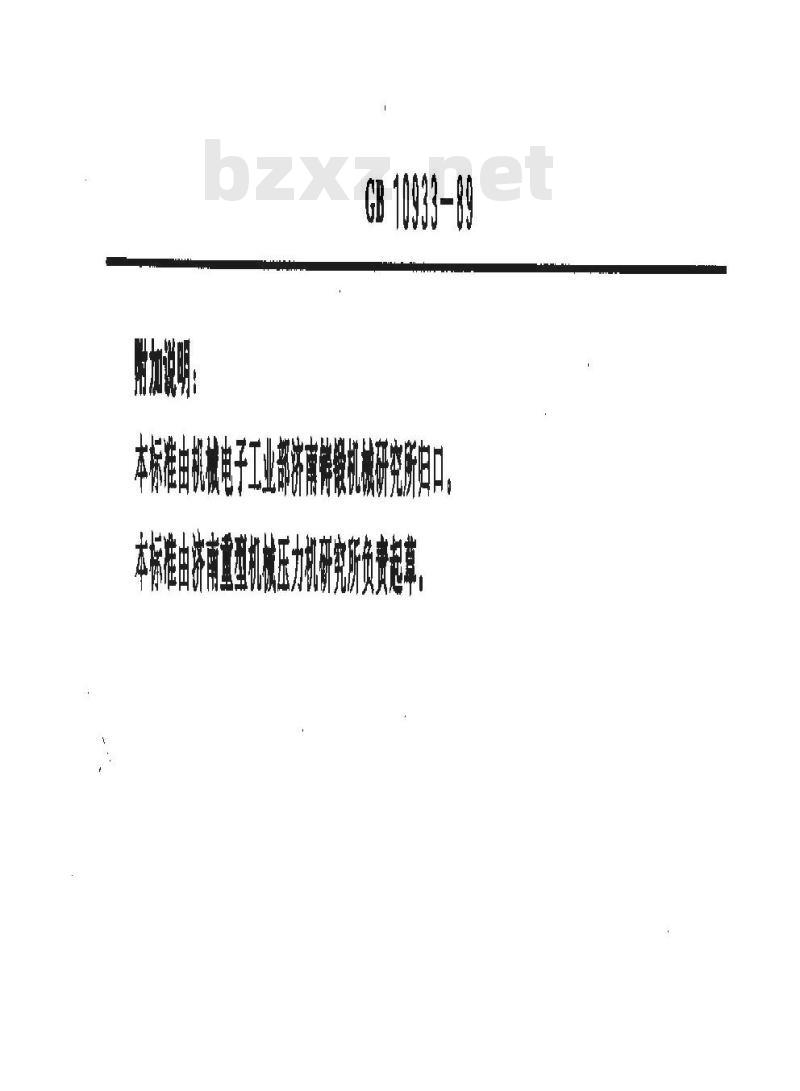

有加说明
810933-8
由济南重型机械压力机研究
