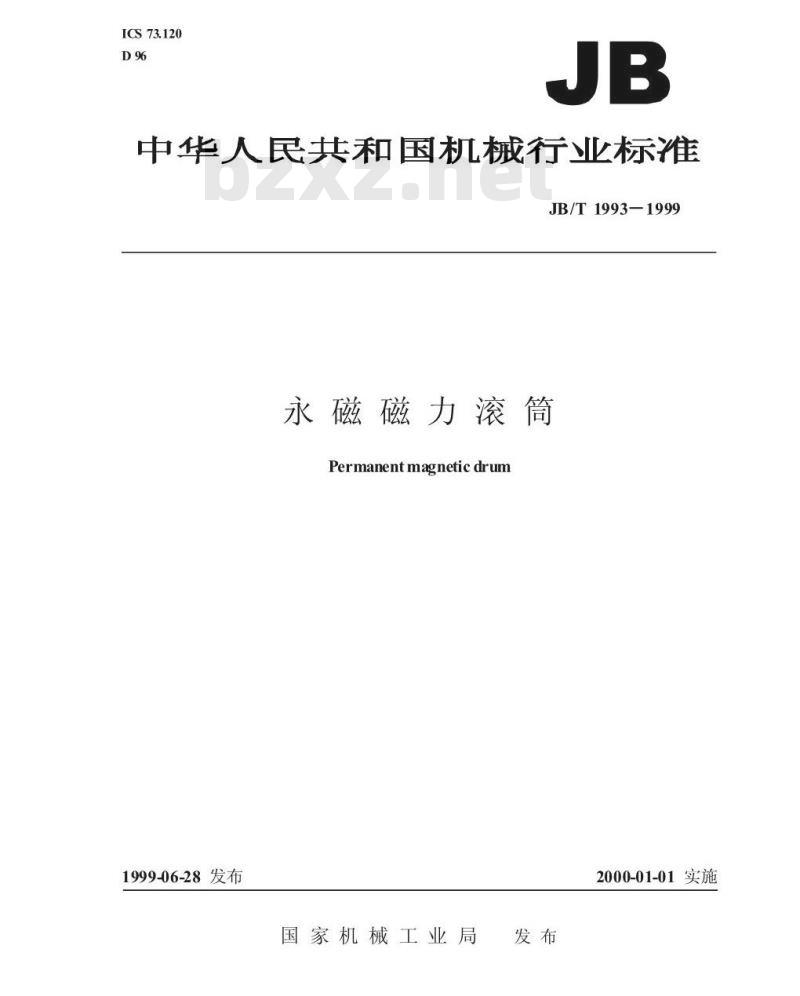

【机械行业标准(JB)】 永磁磁力滚筒

ICS73.120
中华人民共和国机械行业标准
JB/T1993-1999免费标准bzxz.net
永磁磁力滚筒
Permanentmagneticdrum
1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T1993—1999

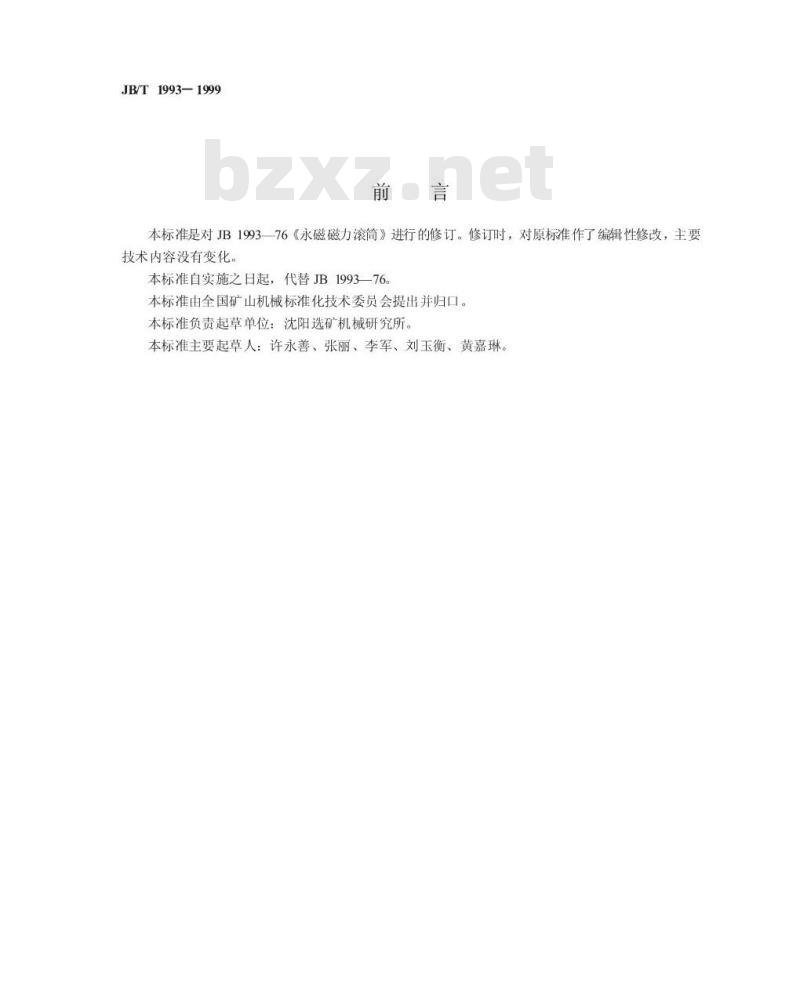

本标准是对JB199376《永磁磁力滚筒》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化
本标准自实施之日起，代替JB1993—76。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：沈阳选矿机械研究所。本标准主要起草人：许永善、张丽、李军、刘玉衡、黄嘉琳。1范围

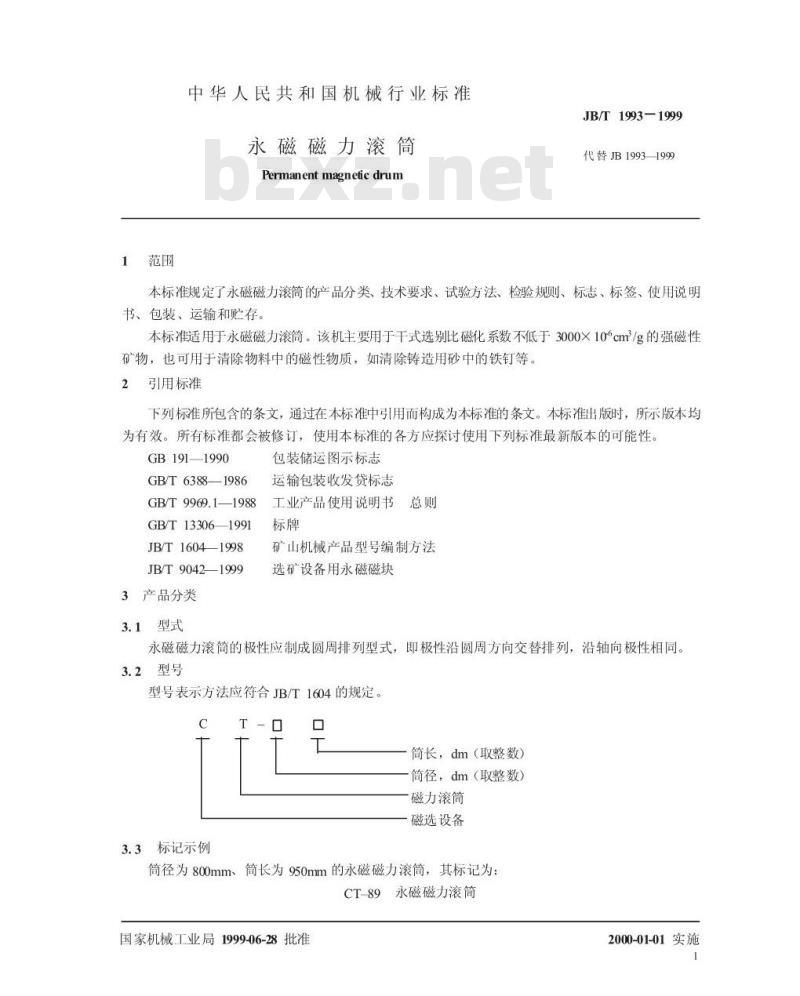

中华人民共和国机械行业标准
永磁磁力滚筒
Permanentmagneticdrum
JB/T1993—1999
代替JB19931999
本标准规定了永磁磁力滚简的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于永磁磁力滚筒。该机主要用于于式选别比磁化系数不低于3000×10cm/g的强磁性矿物，也可用于清除物料中的磁性物质，如清除铸造用砂中的铁钉等。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T6388—1986
GB/T9969.1—1988
GB/T133061991
JB/T16041998
JB/T 9042—1999
3产品分类
3.1型式
包装储运图示标志
运输包装收发贷标志
工业产品使用说明书
矿山机械产品型号编制方法
选矿设备用永磁磁块
永磁磁力滚简的极性应制成圆周排列型式，即极性沿圆周方向交替排列，沿轴向极性相同，3.2型号
型号表示方法应符合JB/T1604的规定。C
3.3标记示例
筒长，dm（取整数）
筒径，dm（取整数）
磁力滚筒
磁选设备
筒径为800mm、简长为950mm的永磁磁力滚筒，其标记为：CT-89永磁磁力滚筒
国家机械工业局1999-06-28批准2000-01-01实施

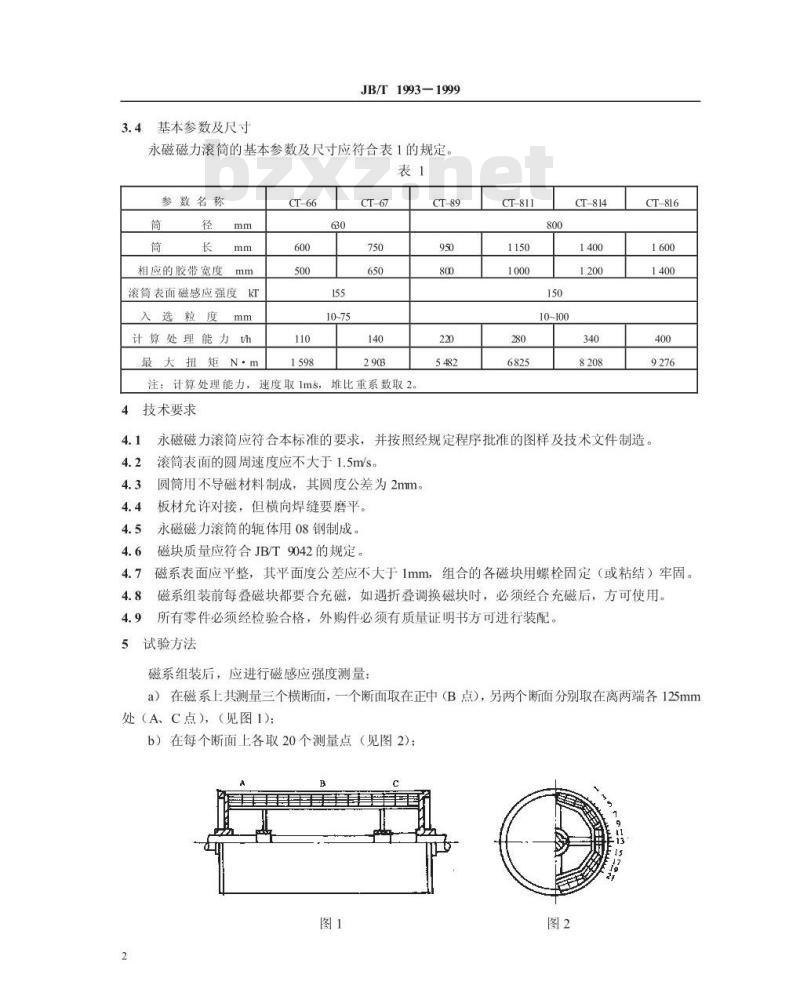

3.4基本参数及尺寸
JB/T1993-1999
永磁磁力滚简的基本参数及尺寸应符合表1的规定。表1
参数名称
相应的胶带宽度mm
滚简表面磁感应强度KT
入选粒度
计算处理能力h
最大扭矩N·m
注：计算处理能力，速度取1ms，堆比重系数取2。4技术要求
CT-811
10~100
CT-814
CT-816
永磁磁力滚简应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。滚筒表面的圆周速度应不大于1.5m/s。圆筒用不导磁材料制成，其圆度公差为2mm。板材允许对接，但横向焊缝要磨平。永磁磁力滚筒的轭体用08钢制成。磁块质量应符合JB/T9042的规定。磁系表面应平整，其平面度公差应不大于1mm，组合的各磁块用螺栓固定（或粘结）牢固。磁系组装前每叠磁块都要合充磁，如遇折叠调换磁块时，必须经合充磁后，方可使用。所有零件必须经检验合格，外购件必须有质量证明书方可进行装配。5试验方法
磁系组装后，应进行磁感应强度测量：a）在磁系上共测量三个横断面，一个断面取在正中（B点），另两个断面分别取在离两端各125mm处（A、C点），（见图1)：
b）在每个断面上各取20个测量点（见图2)：B
JB/T1993-1999

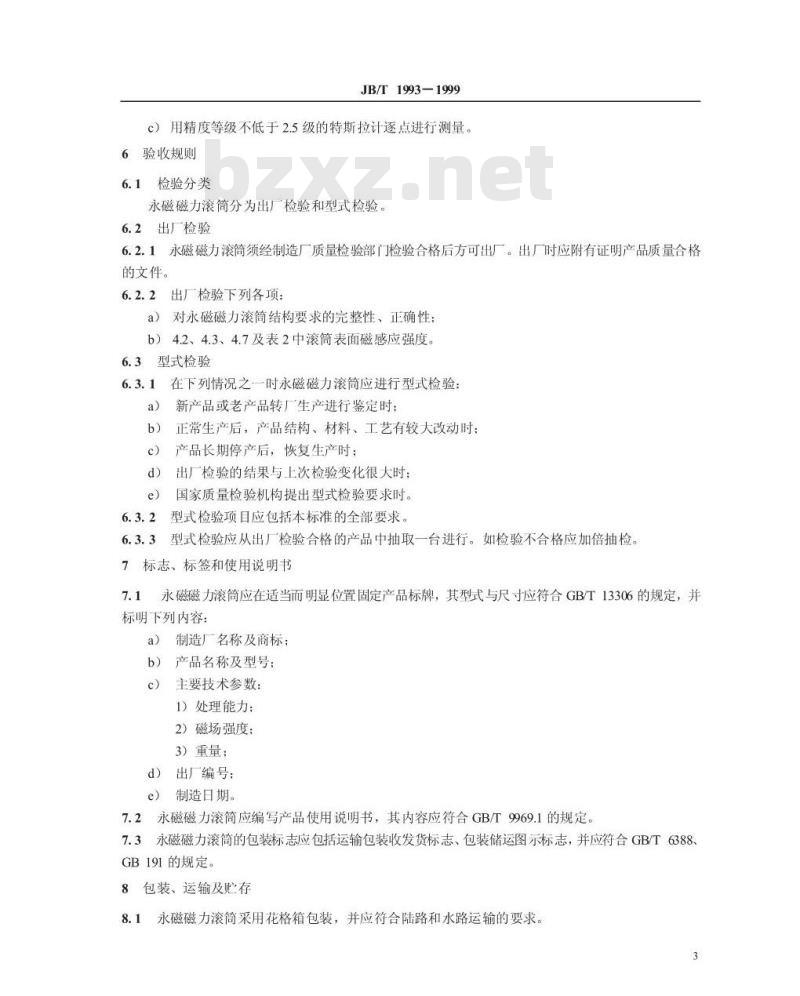

c）用精度等级不低于2.5级的特斯拉计逐点进行测量。6验收规则
6.1检验分类
永磁磁力滚筒分为出厂检验和型式检验。6.2出厂检验
6.2.1永磁磁力滚筒须经制造厂质量检验部门检验合格后方可出厂。出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验下列各项：
a）对永磁磁力滚筒结构要求的完整性、正确性；b）4.2、4.3、4.7及表2中滚筒表面磁感应强度。6.3型式检验
6.3.1在下列情况之一时永磁磁力滚筒应进行型式检验：a）新产品或老产品转厂生产进行鉴定时；b）正常生产后，产品结构、材料、工艺有较大改动时：c）产品长期停产后，恢复生产时；d）出厂检验的结果与上次检验变化很大时；国家质量检验机构提出型式检验要求时。e)
6.3.2型式检验项目应包括本标准的全部要求。6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检。7标志、标签和使用说明书
永磁磁力滚筒应在适当而明显位置固定产品标牌，其型式与尺寸应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及商标；
b）产品名称及型号；
主要技术参数：
1）处理能力：
2）磁场强度；
3）重量；
d）出厂编号；
e）制造日期。
7.2永磁磁力滚筒应编写产品使用说明书，其内容应符合GB/T9969.1的规定。7.3永磁磁力滚筒的包装标志应包括运输包装收发货标志、包装储运图示标志，并应符合GB/T6388、GB 191 的规定。
包装、运输及贮存
8.1永磁磁力滚简采用花格箱包装，并应符合陆路和水路运输的要求。3
JB/T1993-1999
2永磁磁力滚筒包装应随机附带下列文件：8.2
a）产品总图、安装图：
b）产品使用说明书；
产品合格证或质量证明书：
装箱单。
包装箱外壁应有明显的文字标记，并应符合7.3的规定，其内容包括a)
收货站及收货单位名称：
发货站及发货单位名称：
合同号及产品名称、型号；
毛重、净重、箱号及外形尺寸；重心、起吊线、储运图示标志
永磁磁力滚简应在库房贮存或遮蓬贮存。8.4
机械行业标准
磁磁力滚筒
JB/T1993—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
印张1/2
字数10000
1999年8月第一版
1999年8月第一次印刷
印数1-500
定价500元
99-078
