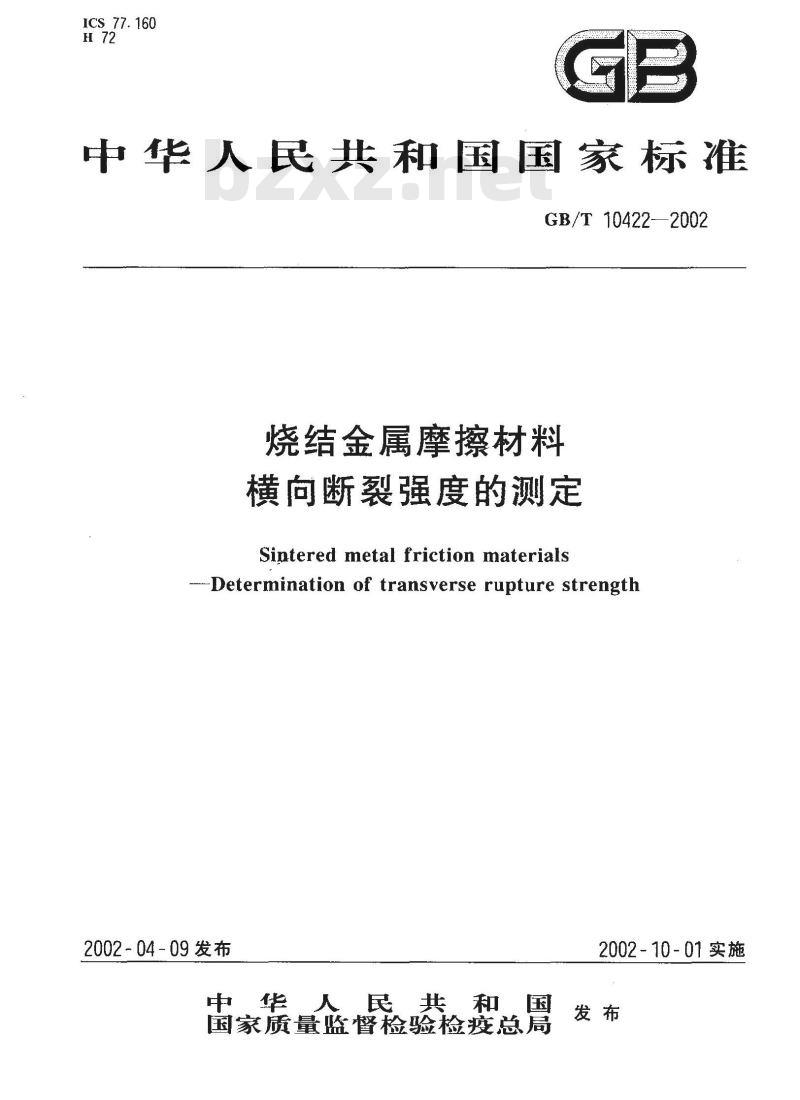

中华人民共和国国家标准
GB/T 10422-2002
烧结金属摩擦材料
横向断裂强度的测定
Sintered metal friction materials--Determination of transverse rupture strength2002-04-09发布
中华人民共和国
国家质量监督检验检疫总局
2002-10-01实施
GB/T10422—2002

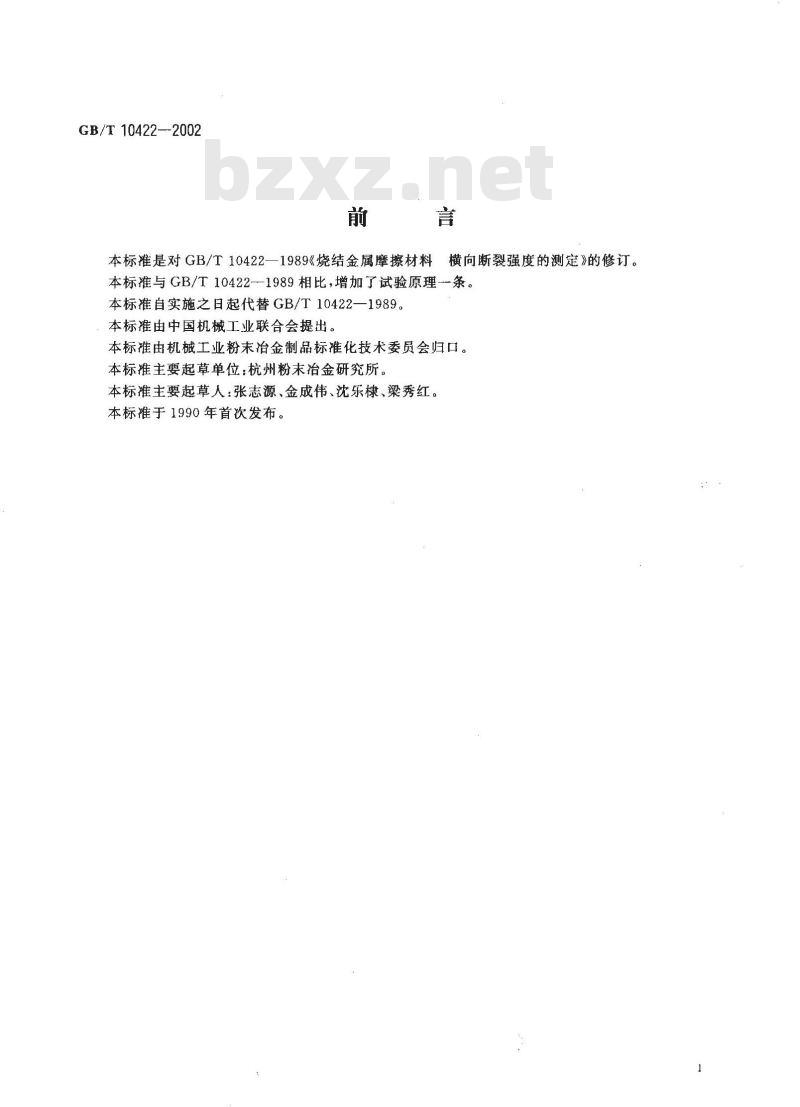

本标准是对GB/T10422—1989《烧结金属摩擦材料横向断裂强度的测定》的修订。本标准与GB/T10422--1989相比，增加了试验原理-条本标准自实施之日起代替GB/T10422—1989。本标准由中国机械工业联合会提出。本标推由机械工业粉末冶金制品标准化技术委员会归口。本标准主要起草单位：杭州粉末治金研究所。本标准主要起草人：张志源、金成伟、沈乐棣、梁秀红。本标准于1990年首次发布。

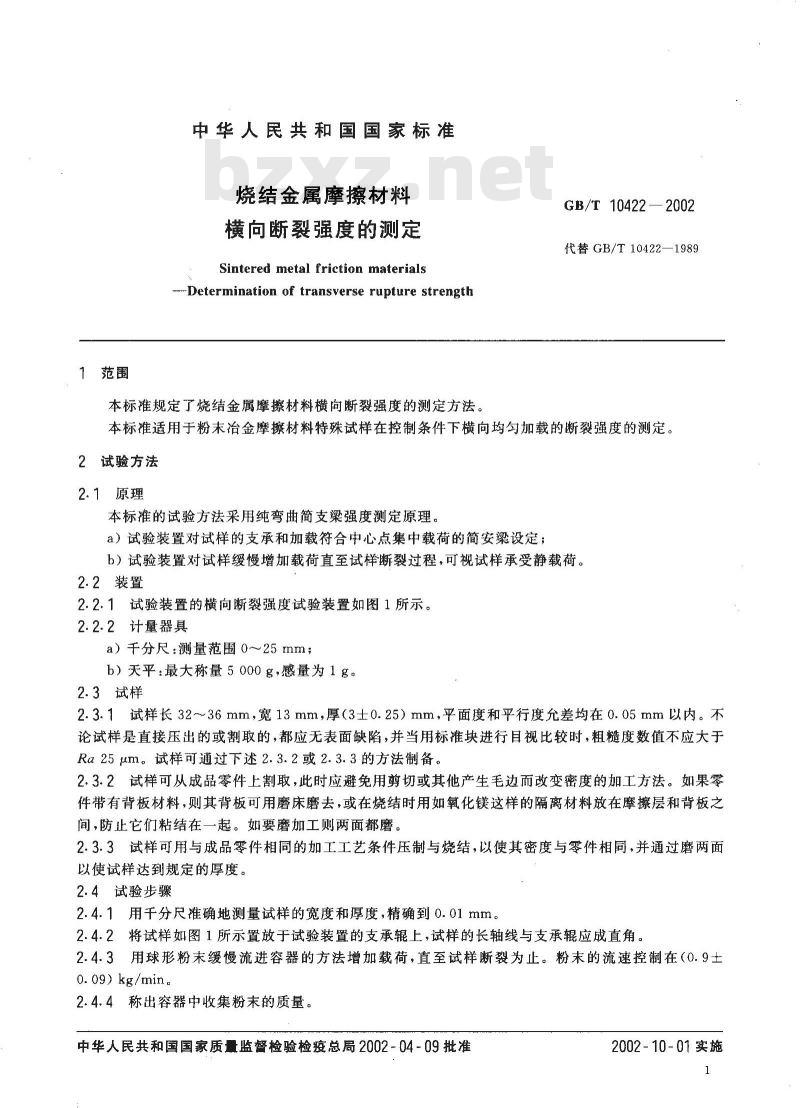

1范围
中华人民共和国国家标准
烧结金属摩擦材料
横向断裂强度的测定
Sintered metal friction materials-Determination of transverse rupture strength本标准规定了烧结金属摩擦材料横向断裂强度的测定方法。GB/T 10422—2002
代替GB/T 10422—1989
本标准适用于粉末冶治金摩擦材料特殊试样在控制条件下横向均勾加载的断裂强度的测定。2试验方法
2.1原理
本标准的试验方法采用纯弯曲简支梁强度测定原理。a）试验装置对试样的支承和加载符合中心点集中载荷的简安梁设定；b）试验装置对试样缓慢增加载荷直至试样断裂过程，可视试样承受静载荷。2.2装置
2.2.1试验装置的横向断裂强度试验装置如图1所示。2.2.2计量器具
a）于分尺：测量范围0～25mm；b）天平：最大称量5000g，感量为1g。2.3试样
2.3.1试样长32～36mm，宽13mm，厚（3士0.25）mm，平面度和平行度允差均在0.05mm以内。不论试样是直接压出的或割取的，都应无表面缺陷，并当用标准块进行目视比较时，粗糙度数值不应大于Ra25um。试样可通过下述2.3.2或2.3.3的方法制备。2.3.2试样可从成品零件上割取，此时应避免用剪切或其他产生毛边而改变密度的加工方法。如果零件带有背板材料，则其背板可用磨床磨去，或在烧结时用如氧化镁这样的隔离材料放在摩擦层和背板之间，防止它们粘结在一起。如要磨加工则两面都磨。2.3.3试样可用与成品零件相同的加工工艺条件压制与烧结，以使其密度与零件相同，并通过磨两面以使试样达到规定的厚度。
2.4试验步骤
2.4.1用千分尺准确地测量试样的宽度和厚度，精确到0.01mm。2.4.2将试样如图1所示置放于试验装置的支承辊上，试样的长轴线与支承辊应成直角。2.4.3用球形粉末缓慢流进容器的方法增加载荷，直至试样断裂为止。粉末的流速控制在（0.9土0.09)kg/min。
2.4.4称出容器中收集粉末的质量。中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施
2.5横向断裂强度计算
GB/T 10422
L2/L,=10免费标准下载网bzxz
局部放大图
12.5mm±0.1mm
25mm±0.2mml

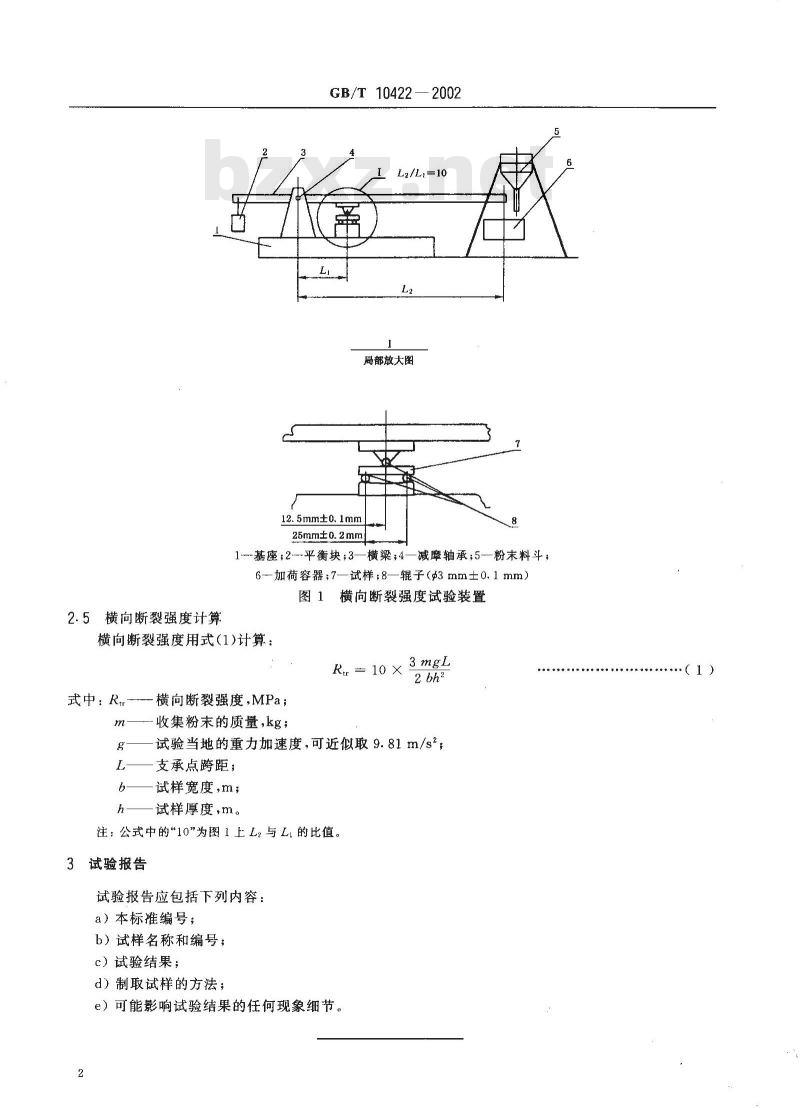

1基座;2-平衡块；3—横梁4—减摩轴承;5-粉末料斗6-加荷容器;7—试样；8—辊子(g3mm±0.1mm）图1横向断裂强度试验装置
横向断裂强度用式(1)计算：
Rr = 10 ×
式中：Rt-横向断裂强度,MPa；
收集粉末的质量，kg；
试验当地的重力加速度，可近似取9.81m/s2一支承点跨距；
一试样宽度,m；
试样厚度，m。
注：公式中的“10为图1上L，与L的比值。3试验报告
试验报告应包括下列内容：
a）本标准编号；
b）试样名称和编号；
c）试验结果；
d）制取试样的方法；
e）可能影响试验结果的任何现象细节。2
