【国家标准(GB)】农业机械用半宽V带轮

本网站发布时间： 2024-07-27 02:48:06

GB10416-1989
已作废
　点击下载此标准

基本信息

标准号：
GB 10416-1989
标准名称：
农业机械用半宽V带轮
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1989-02-02
实施日期：
1990-01-01
作废日期：
2008-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
56.86 KB

标准分类号

标准ICS号：
机械系统和通用件>>挠性传动和传送>>21.220.10带传动及其零件
中标分类号：
机械>>通用零部件>>J18链传动、皮带传动与键联结

关联标准

替代情况：
被GB/T 10416-2007代替

出版信息

出版社：
中国标准出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1990-01-01

其他信息

复审日期：
2004-10-14
起草人：
丁敏、于忠兴
起草单位：
中国农机院
归口单位：
全国农业机械标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
农业机械带轮

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了农业机械中半宽V带轮的基本型式、尺寸、标记及技术要求。本标准适用于农业机械中半宽V带传动用铸铁带轮。 GB 10416-1989 农业机械用半宽V带轮 GB10416-1989

标准内容

部分标准内容：

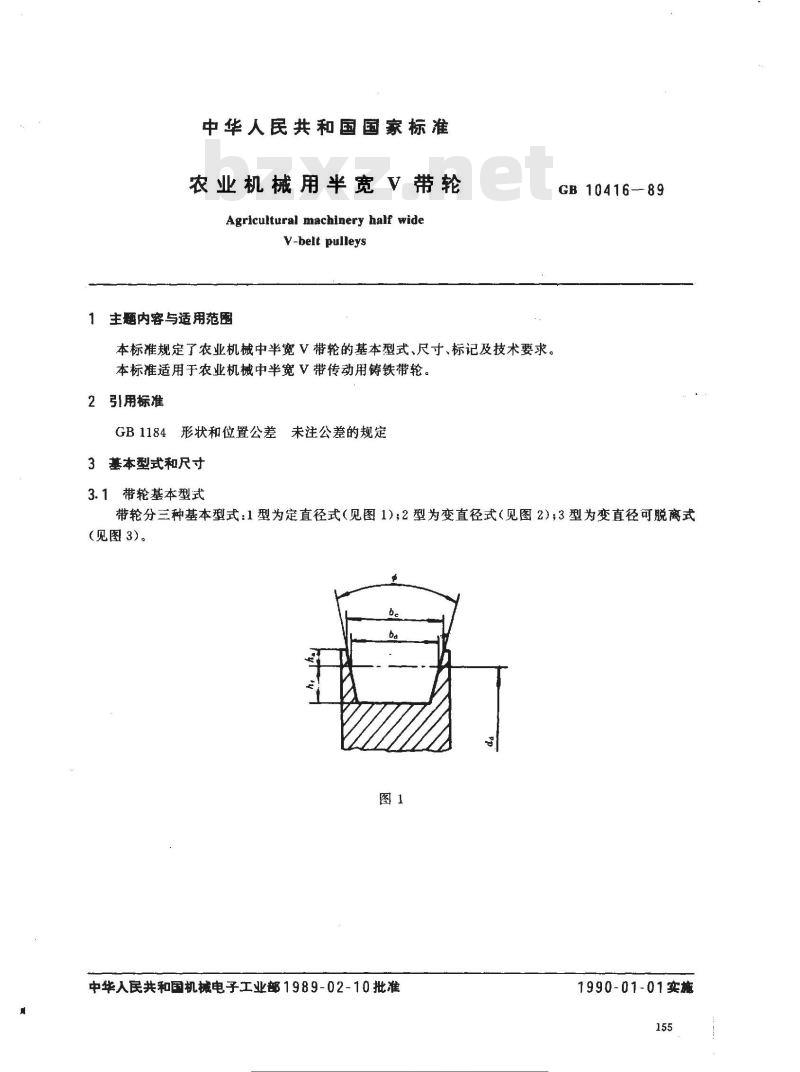

中华人民共和国国家标准
农业机械用半宽V带轮
Agricultural machinery half widey-belt pulleys
主题内容与适用范围
本标准规定了农业机械中半宽V带轮的基本型式、尺寸、标记及技术要求。本标准适用于农业机械中半宽V带传动用铸铁带轮。2引用标准免费标准bzxz.net
GB1184形状和位置公差未注公差的规定3基本型式和尺寸
3.1带轮基本型式
GB 10416--89
带轮分三种基本型式：1型为定直径式（见图1）；2型为变直径式（见图2），3型为变直径可脱离式（见图3）。
中华人民共和国机械电子工业部1989-02-10批准玉
长标行业水免费下者
1990-01-01实施

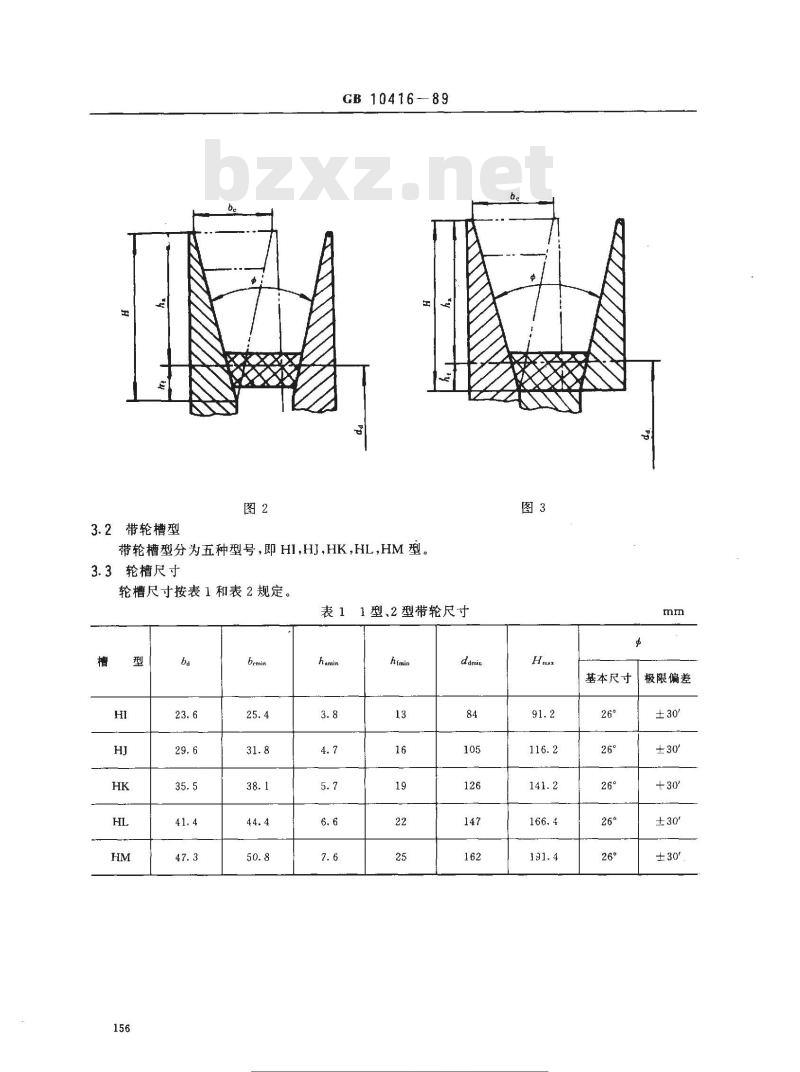

3.2带轮槽型
GB 10416--89
带轮槽型分为五种型号，即HI,HJ,HK,HL,HM型。3.3轮槽尺寸
轮槽尺寸按表1和表2规定。
表11型、2型带轮尺寸
mThroo
标行业水免费下者
基本尺寸
极限偏差
±30″
±30″
标记示例
GB10416—89

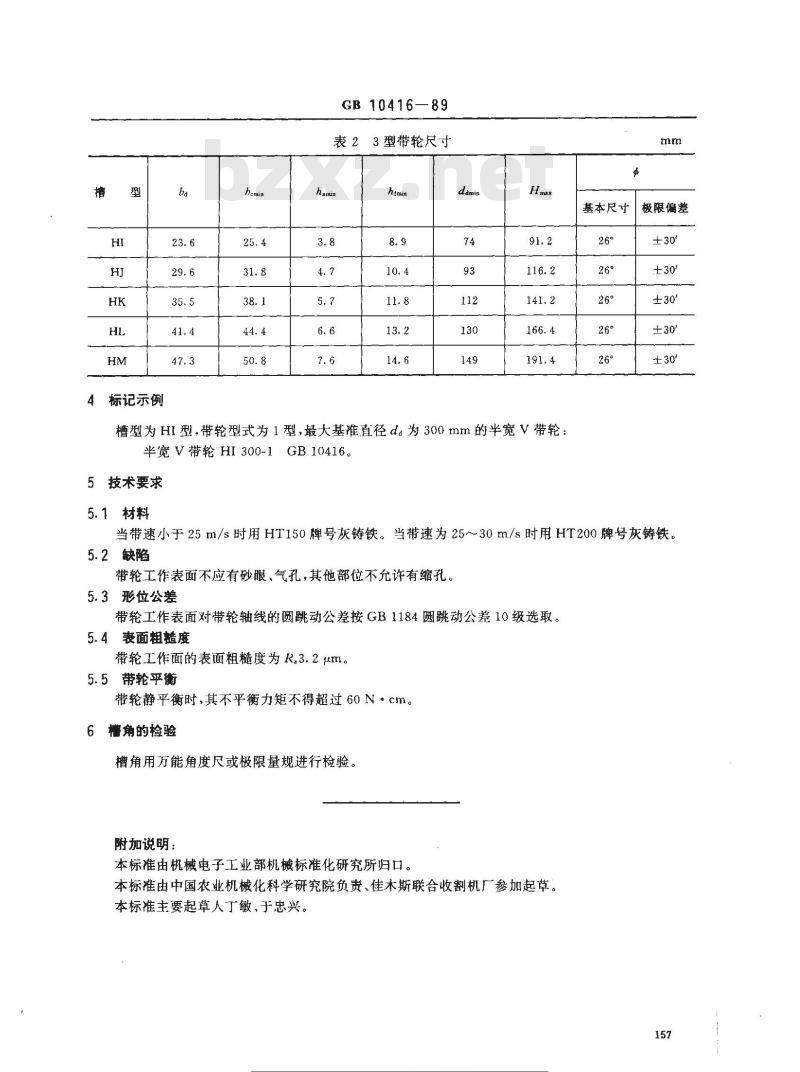

表23型带轮尺寸
槽型为HI型，带轮型式为1型，最大基准直径da为300mm的半宽V带轮：半宽V带轮HI300-1GB10416。
5技术要求
5.1材料
基本尺寸
极限偏差
±30″
±30°
±30″
当带速小于25m/s时用HT150牌号灰铸铁。当带速为25～30m/s时用HT200牌号灰铸铁。5.2缺陷
带轮工作表面不应有砂眼、气孔，其他部位不允许有缩孔。5.3形位公差
带轮工作表面对带轮轴线的圆跳动公差按GB1184圆跳动公差10级选取。5.4表面粗糙度
带轮工作面的表面粗糙度为R.3.2um。5.5带轮平衡
带轮静平衡时，其不平衡力矩不得超过60N·cm。6槽角的检验
槽角用万能角度尺或极限量规进行检验。附加说明：
本标准由机械电子工业部机械标准化研究所归口。本标准由中国农业机械化科学研究院负责、佳木斯联合收割机厂参加起草。本标准主要起草人丁敏、于忠兴157
标捷牌网heoeo
李类标汇行业资代免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
