【国家标准(GB)】 电子设备用固定电容器 第16部分:分规范:金属化聚丙烯膜介质直流固定电容器(可供认证用)

1总则
1.1范围

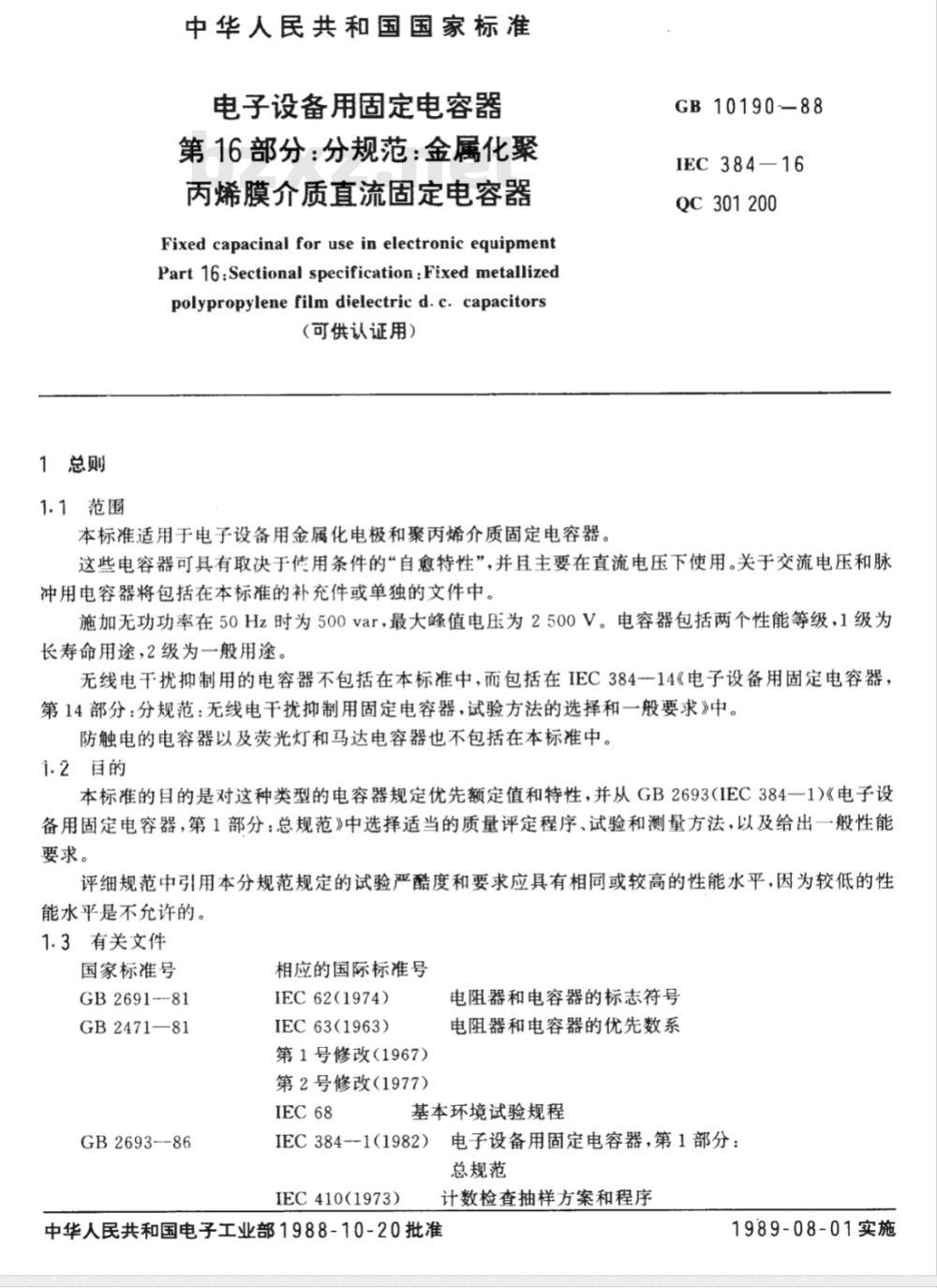

中华人民共和国国家标准
电子设备用固定电容器
第16部分：分规范：金属化聚
丙烯膜介质直流固定电容器
Fixed capacinal for use in electronic equipmentPart16SectionalspecificationFixedmetallizedpolypropylene film dielectric d. c. capacitors（可供认证用）
本标准适用于电子设备用金属化电极和聚丙烯介质固定电容器，GB10190--88
IEC384-16
QC301200
这些电容器可具有取决于使用条件的“自愈特性”，并且主要在直流电压下使用。关于交流电压和脉冲用电容器将包括在本标准的补充件或单独的文件中。施加无功功率在50Hz时为500var，最大峰值电压为2500V。电容器包括两个性能等级，1级为长寿命用途，2级为一般用途。
无线电干扰抑制用的电容器不包括在本标准中，而包括在IEC384-14《电子设备用固定电容器，第14部分：分规范：无线电于扰抑制用固定电容器，试验方法的选择和一般要求》中。防触电的电容器以及荧光灯和马达电容器也不包括在本标准中。1.2目的
本标准的目的是对这种类型的电容器规定优先额定值和特性，并从GB2693（IEC384一1）《电子设备用固定电容器，第1部分：总规范》中选择适当的质量评定程序、试验和测量方法，以及给出一般性能要求。
评细规范中引用本分规范规定的试验严酷度和要求应具有相同或较高的性能水平，因为较低的性能水平是不允许的。
1.3有关文件
国家标准号
GB2691--81
GB2471—81
GB2693--86
相应的国际标准号
IEC62(1974)
IEC63(1963)
第1号修改（1967）
第2号修改（1977）
电阻器和电容器的标志符号
电阻器和电容器的优先数系
基本环境试验规程
电子设备用固定电容器，第1部分：IEC3841（1982）
总规范
IEC410(1973）
计数检查抽样方案和程序
中华人民共和国电子工业部1988-10-20批准1989-08-01实施
GB321-80
GB1019088

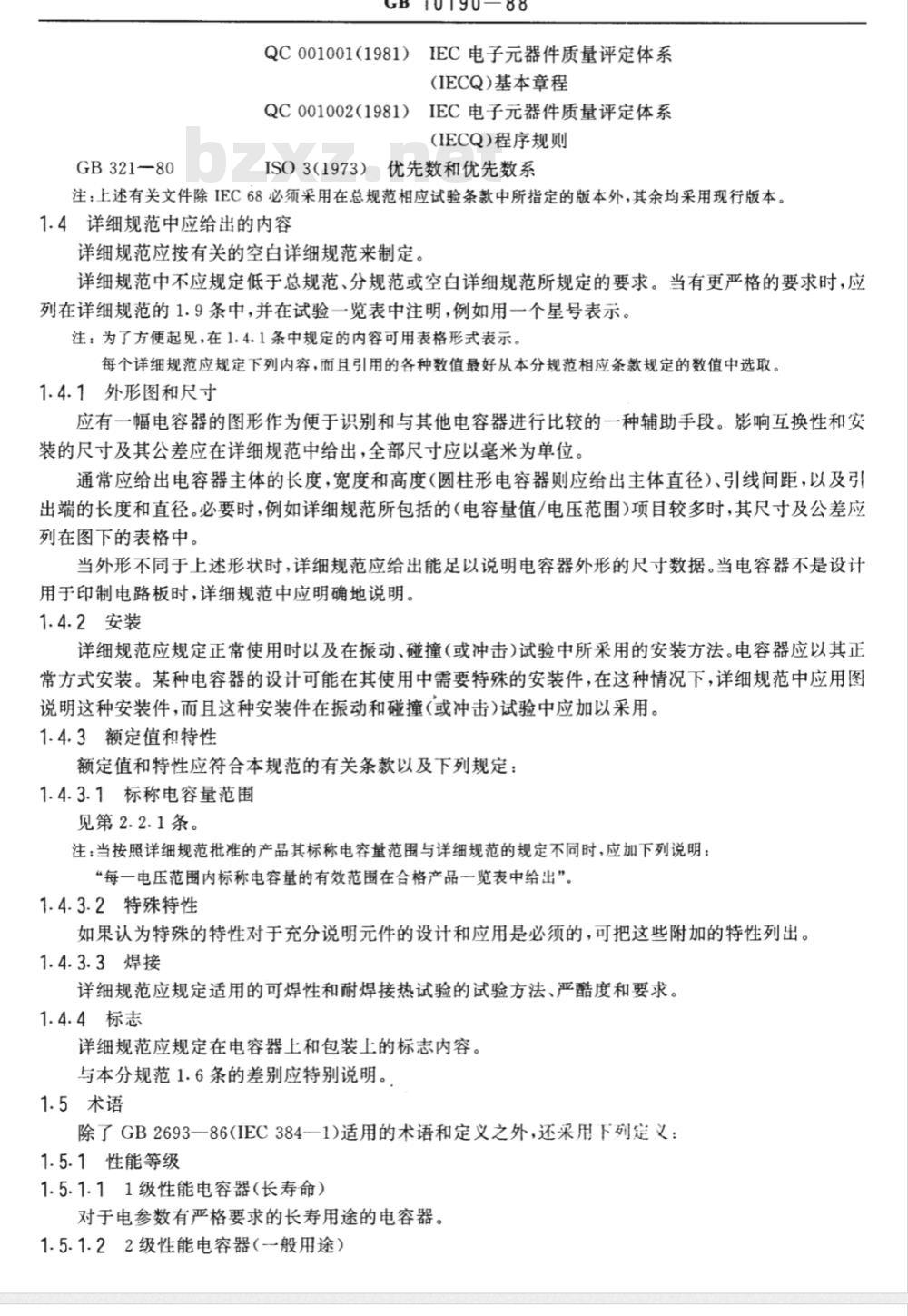

QC001001（1981）IEC电子元器件质量评定体系(IECQ)基本章程
QC001002（1981）IEC电子元器件质量评定体系(IECQ）程序规则
ISO3（1973）优先数和优先数系注：上述有关文件除IEC68必须采用在总规范相应试验条款中所指定的版本外，其余均采用现行版本。1.4详细规范中应给出的内容
详细规范应按有关的空白详细规范来制定。详细规范中不应规定低于总规范、分规范或空白详细规范所规定的要求。当有更严格的要求时，应列在详细规范的1.9条中，并在试验一览表中注明，例如用一个星号表示。注：为了方便起见，在1.4.1条中规定的内容可用表格形式表示。每个详细规范应规定下列内容，而且引用的各种数值最好从本分规范相应条款规定的数值中选取。1.4.1外形图和尺寸
应有一幅电容器的图形作为便于识别和与其他电容器进行比较的一种辅助手段。影响互换性和安装的尺寸及其公差应在详细规范中给出，全部尺寸应以毫米为单位。通常应给出电容器主体的长度，宽度和高度（圆柱形电容器则应给出主体直径）、引线间距，以及引出端的长度和直径。必要时，例如详细规范所包括的（电容量值/电压范围)项目较多时，其尺寸及公差应列在图下的表格中。
当外形不同于上述形状时，详细规范应给出能足以说明电容器外形的尺寸数据。当电容器不是设计用于印制电路板时，详细规范中应明确地说明。1.4.2安装
详细规范应规定正常使用时以及在振动、碰撞（或冲击）试验中所采用的安装方法。电容器应以其正常方式安装。某种电容器的设计可能在其使用中需要特殊的安装件，在这种情况下，详细规范中应用图说明这种安装件，而且这种安装件在振动和碰撞(或冲击)试验中应加以采用。1.4.3额定值和特性
额定值和特性应符合本规范的有关条款以及下列规定：1.4.3.1标称电容量范围
见第2.2.1条。
注：当按照详细规范批准的产品其标称电容量范围与详细规范的规定不同时，应加下列说明：“每一电压范围内标称电容量的有效范围在合格产品一览表中给出”。1.4.3.2特殊特性
如果认为特殊的特性对于充分说明元件的设计和应用是必须的，可把这些附加的特性列出。1.4.3.3焊接
详细规范应规定适用的可焊性和耐焊接热试验的试验方法、严酷度和要求。1.4.4标志
详细规范应规定在电容器上和包装上的标志内容。与本分规范1.6条的差别应特别说明。，1.5术语
除了GB2693一86(IEC384-一1)适用的术语和定义之外，还采用下列定义：1.5.1性能等级
1.5.1.11级性能电容器（长寿命）对于电参数有严格要求的长寿用途的电容器。1.5.1.22级性能电容器（一般用途）GB10190-88

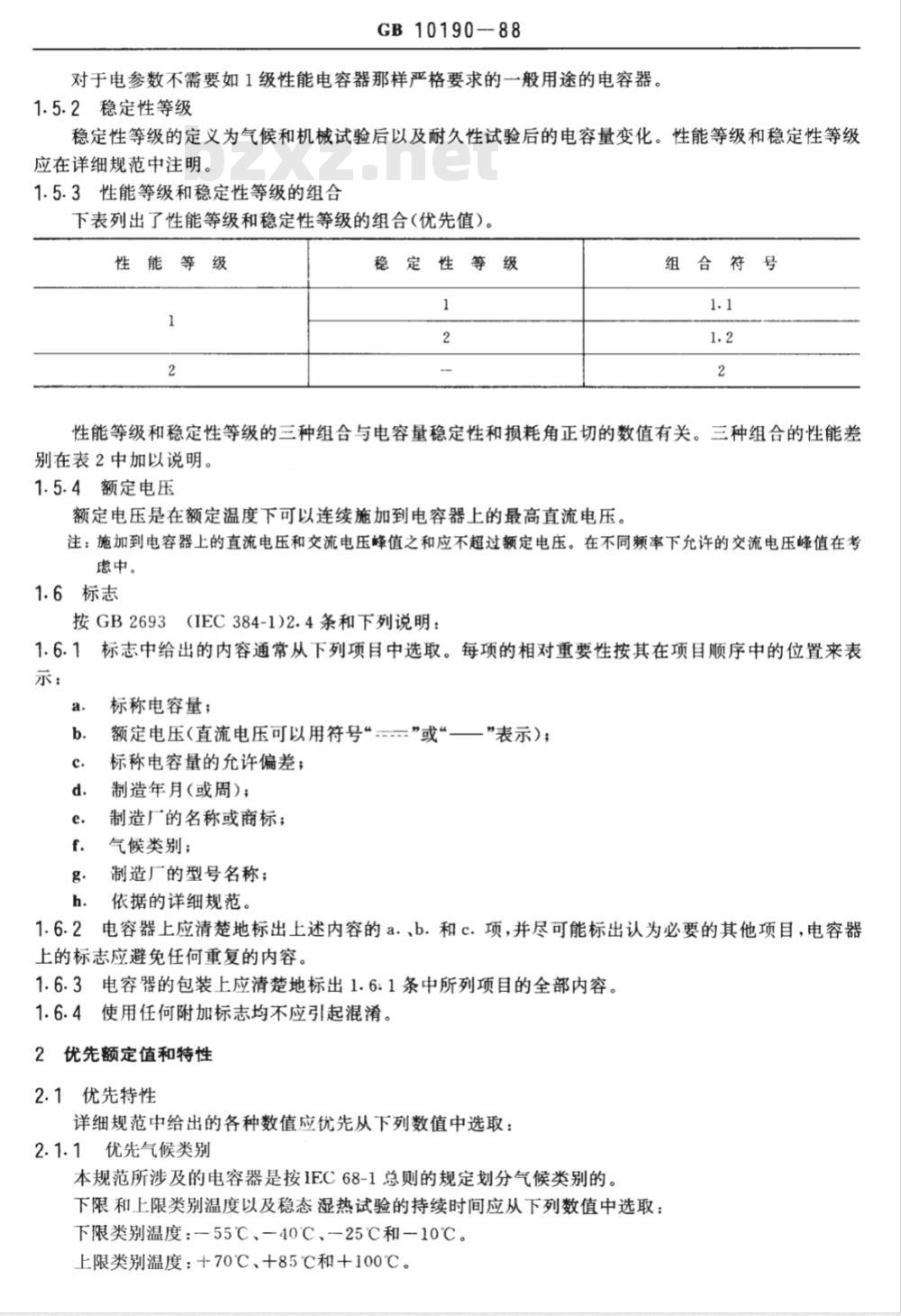

对于电参数不需要如1级性能电容器那样严格要求的一般用途的电容器，1.5.2稳定性等级
稳定性等级的定义为气候和机械试验后以及耐久性试验后的电容量变化。性能等级和稳定性等级应在详细规范中注明。
1.5.3性能等级和稳定性等级的组合下表列出了性能等级和稳定性等级的组合（优先值）。性能等级
稳定性等级
组合符号
性能等级和稳定性等级的三种组合与电容量稳定性和损耗角正切的数值有关。三种组合的性能差别在表2中加以说明。
1.5.4额定电压
额定电压是在额定温度下可以连续施加到电容器上的最高直流电压。注：施加到电容器上的直流电压和交流电压峰值之和应不超过额定电压。在不同频率下允许的交流电压峰值在考虑中。
1.6标志
按GB2693（IEC384-1)2.4条和下列说明：1.6.1
标志中给出的内容通常从下列项目中选取。每项的相对重要性按其在项目顺序中的位置来表示：
标称电容量；
额定电压（直流电压可以用符号“.”或“—”表示）；标称电容量的允许偏差；
制造年月(或周)；
制造厂的名称或商标；
气候类别；
制造厂的型号名称；
依据的详细规范。
电容器上应清楚地标出上述内容的a.、b.和c.项，并尽可能标出认为必要的其他项目，电容器上的标志应避免任何重复的内容。1.6.3电容器的包装上应清楚地标出1.6：1条中所列项目的全部内容。1.6.4使用任何附加标志均不应引起混淆。2优先额定值和特性
2.1优先特性
详细规范中给出的各种数值应优先从下列数值中选取：2.1.1优先气候类别
本规范所涉及的电容器是按1EC68-1总则的规定划分气候类别的。下限和上限类别温度以及稳态湿热试验的持续时间应从下列数值中选取：下限类别温度：-55℃、-40℃、-25℃和-10℃。上限类别温度：+70℃、+85℃和+100℃。GB10190-88

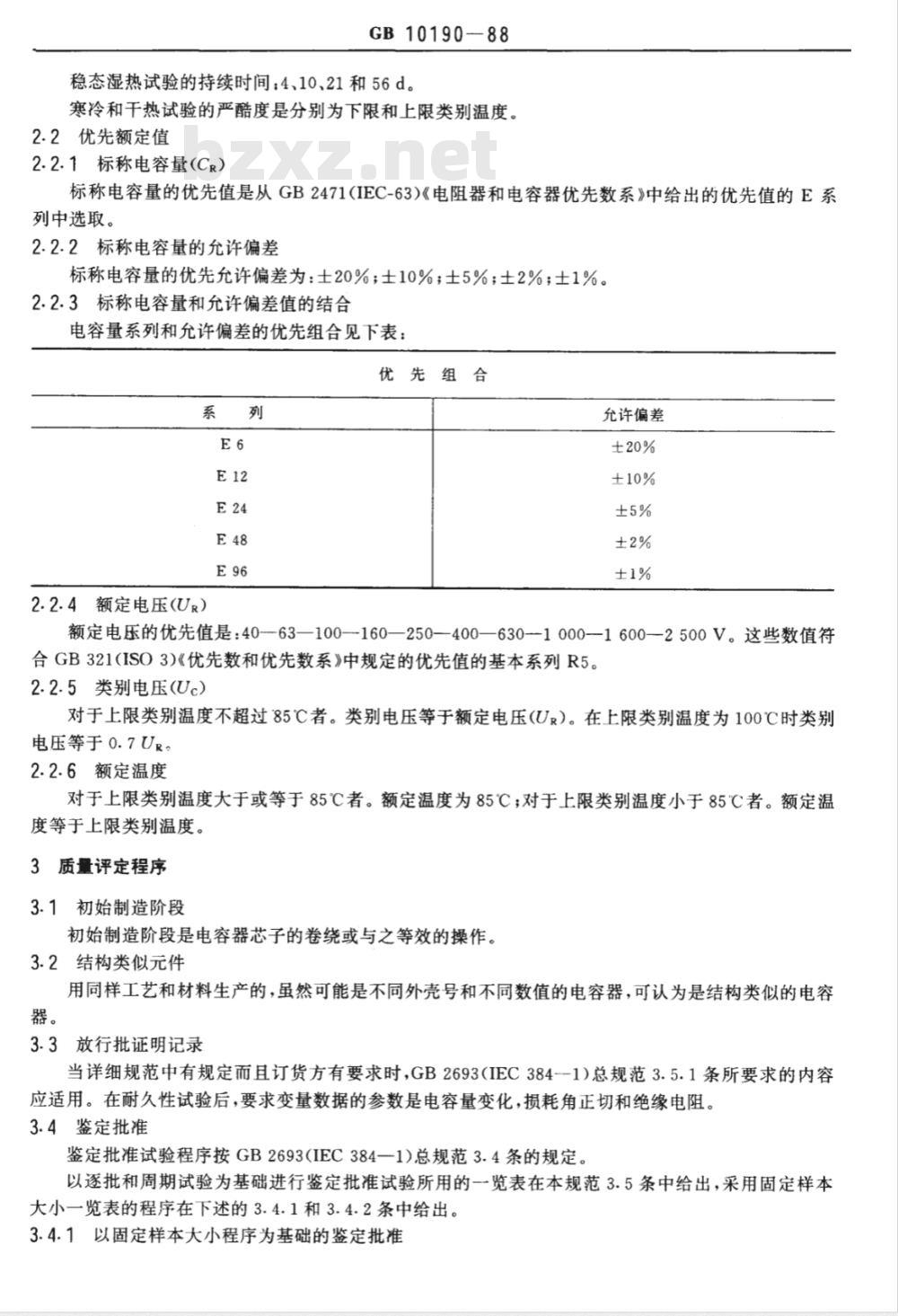

稳态湿热试验的持续时间：4、10、21和56d。寒冷和干热试验的严酷度是分别为下限和上限类别温度。2.2优先额定值
2.2.1标称电容量(CR）
标称电容量的优先值是从GB2471(IEC-63）《电阻器和电容器优先数系》中给出的优先值的E系列中选取。
2.2.2标称电容量的允许偏差
标称电容量的优先允许偏差为：士20%；士10%；士5%；土2%；士1%。2.2.3标称电容量和允许偏差值的结合电容量系列和允许偏差的优先组合见下表：优先组合
2.2.4额定电压(UR）
允许偏差
额定电压的优先值是：40--63—100160—250—400—630-1000—1600-2500V。这些数值符合GB321(ISO3)《优先数和优先数系》中规定的优先值的基本系列R5。2.2.5类别电压（Uc）
对于上限类别温度不超过85℃者。类别电压等于额定电压(UR）。在上限类别温度为100℃时类别电压等于0.7UR
2.2.6额定温度
对于上限类别温度大于或等于85℃者。额定温度为85℃；对于上限类别温度小于85℃者。额定温度等于上限类别温度。
3质量评定程序
3.1初始制造阶段
初始制造阶段是电容器芯子的卷绕或与之等效的操作。3.2结构类似元件
用同样工艺和材料生产的，虽然可能是不同外壳号和不同数值的电容器，可认为是结构类似的电容器。
3.3放行批证明记录
当详细规范中有规定而且订货方有要求时，GB2693(IEC384--1）总规范3.5.1条所要求的内容应适用。在耐久性试验后，要求变量数据的参数是电容量变化，损耗角正切和绝缘电阻。3.4鉴定批准
鉴定批准试验程序按GB2693(IEC384一1)总规范3.4条的规定。以逐批和周期试验为基础进行鉴定批准试验所用的一览表在本规范3.5条中给出，采用固定样本大小一览表的程序在下述的3.4.1和3.4.2条中给出。3.4.1以固定样本大小程序为基础的鉴定批准抽样：
GB10190—88

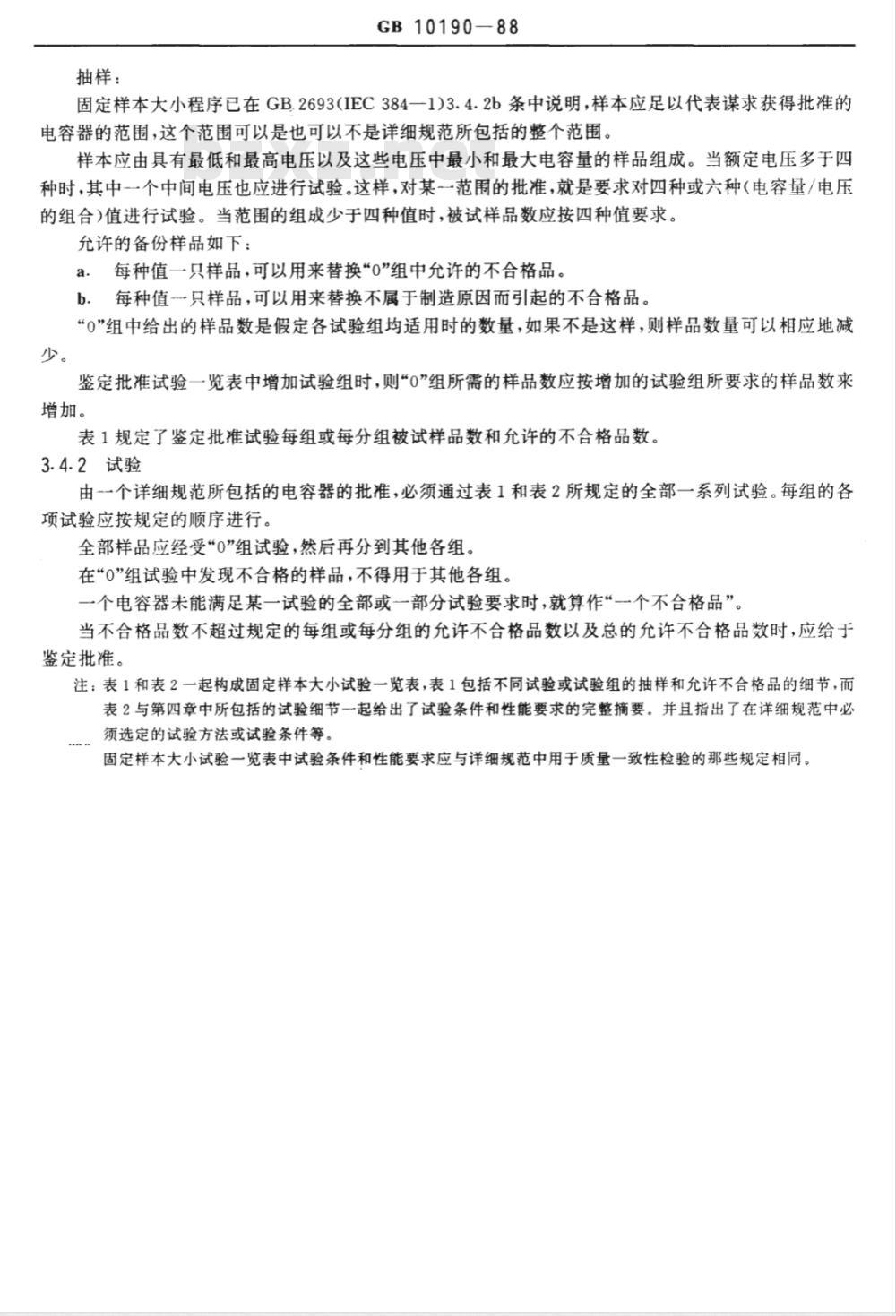

固定样本大小程序已在GB.2693(IEC384一1)3.4.2b条中说明，样本应足以代表谋求获得批准的电容器的范围，这个范围可以是也可以不是详细规范所包括的整个范围。样本应由具有最低和最高电压以及这些电压中最小和最大电容量的样品组成。当额定电压多于四种时，其中一个中间电压也应进行试验。这样，对某一范围的批准，就是要求对四种或六种（电容量/电压的组合)值进行试验。当范围的组成少于四种值时，被试样品数应按四种值要求。允许的备份样品如下：
a．每种值一只样品，可以用来替换“0”组中允许的不合格品。b．每种值只样品，可以用来替换不属于制造原因而引起的不合格品。“0”组中给出的样品数是假定各试验组均适用时的数量，如果不是这样，则样品数量可以相应地减少。
鉴定批准试验一览表中增加试验组时，则“0”组所需的样品数应按增加的试验组所要求的样品数来增加。
表1规定了鉴定批准试验每组或每分组被试样品数和允许的不合格品数。3.4.2试验
由一个详细规范所包括的电容器的批准，必须通过表1和表2所规定的全部一系列试验。每组的各项试验应按规定的顺序进行。
全部样品应经受“0”组试验，然后再分到其他各组。在“0”组试验中发现不合格的样品，不得用于其他各组。一个电容器未能满足某一试验的全部或一部分试验要求时，就算作“一个不合格品”。当不合格品数不超过规定的每组或每分组的允许不合格品数以及总的允许不合格品数时，应给于鉴定批准。
注：表1和表2一起构成固定样本大小试验一览表，表1包括不同试验或试验组的抽样和允许不合格品的细节，而表2与第四章中所包括的试验细节一起给出了试验条件和性能要求的完整摘要。并且指出了在详细规范中必须选定的试验方法或试验条件等。固定样本大小试验一览表中试验条件和性能要求应与详细规范中用于质量一致性检验的那些规定相同。试验组
试验项目
外观检查
电容量
损耗角正切
耐电压
绝缘电阻
电感?
密封①
备份样品
引出端强度
耐焊接热
可焊性
温度快速变化
碰撞或冲击①
气候顺序
稳态湿热
耐久性
GB10190-88
表1鉴定批准试验用抽样方案及允许不合格品数样本大小(n)和允许不合格品数(pd）本规范
条款号
4.8或4.9
随温度而定的特性
充电和放电
注：④按详细规范要求。
每种值③四种值和少于四种值的试验③n
②对于任一种值允许的不合格品数不得多于1个。③电容量
一电压组合，见3.4.1条。
六种值的试验③
GB10190-88
表2鉴定批准试验一览表
注：①试验项目和性能要求的条款号引自第四章：试验和测量程序。②表中：D
一破坏性的;ND
条款号和试验项目
（见注④）
4.1外观检查
4.1尺寸（详细的）
4.2.2电容量
4.2.3损耗角正切（tgo）
4.2.1耐电压
4.2.4绝缘电阻
4.2.5电感（如适用）
密封（如适用）
4.3.1初始测量
4.3引出端强度
4.4耐焊接热
4.4.2最后测量
D或ND
非破坏性的。
试验条件
（见注④）
频率：1kHz
方法：见详细规范
方法：见详细规范
方法：见详细规范
电容量
损耗角正切：
C.>1μF:1kHz
C,≤1 μF:10 kHz
外观检查
不预先干燥
方法(1A或1B)：见
详细规范
外观检查
电容量www.bzxz.net
损耗角正切
样本大小(n)和允许
不合格品数(pd）
见表1
见表1
性能要求
（见注）
标志清晰并符合详细规范
的规定。
见详细规范
在规定偏差范围内
见4.2.3.2
无击穿或飞弧
见4.2.4.2
电感.mH
（见详细规范）
无浸渍料渗出或外壳的
有害变形
无可见损伤
无可见损伤
AC/C:与4.3.1条测量值
比较，
1.1级:≤1%
1.2级：≤2%
2级：≤3%
tgs；与4.3.1条测量值比
较,其增量：
C≤l μF:
1.1级：≤0.001
条款号和试验项目
（见注④）
4.5可焊性
4.6.1初始测量
4.6温度快速变化
4.7振动
4.7.2最后检查
4.8碰撞（或冲击见4.9）
4.9冲击（或碰撞见4.8）
4.8.3或4.9.3
最后测量
D或ND
不老化
GB10190-88
续表2
试验条件
（见注④）
方法：见详细规范
电容量
损耗角正切
Cr>1 μF:1 kHz
C≤1μF:10kHz
QA=下限类别温度
Q:=上限类别温度
5次循环
持续时间ti:30min
外观检查
安装方法：见详细规范
程序B4
频率范围：从Hz至·Hz
振幅：0.75mm或加速
度98mm/s2（取严酷度
较小者）
总持续时间：6h
外观检查
安装方法：见详细规范
碰撞次数……
加速度：m/s2
脉冲持续时间：ms
安装方法：见详细规范
加速度：m/s
脉冲持续时间：ms
外观检查
电容量
样本大小(n)和允许
不合格品数（pd）
见表1
见表1
性能要求
（见注④）
1.2级：≤0.002
2级：≤0.004
C>1 μF：见详细规范
镀锡良好。按适用，表现为
在引出端润湿的情况下焊
料能自由流动，或者焊料
在…s 内会流合
无可见损伤
无可见损伤
无可见损伤
AC/C：4.6.1条测量值比较，
条款号和试验项目
（见注①）
4.10气候顺序
4.10.2干热
4.10.3循环湿热，试验Db，
第1个循环
4.10.4寒冷
4.10.5低气压
（如果详细规范有要求）
4.10.5.3中间测量
4.10.6循环湿热，试验Db，
其余循环
4.10.6.2最后测量
D或ND
GB10190-88
续表2
试验条件
（见注①）
损耗角正切
绝缘电阻
温度：上限类别温度
持续时间：16h
温度：下限类别温度
持续时间：2h
大气压力：8.5kPa
（85mbar）
外观检查
外观检查
电容量
样本大小(n)和允许
不合格品数（pd）
见表1
见表1
性能要求
（见注④）
1.1级≤1%
1.2级：≤2%
2级；≤3%
tgo：与4.6.1条测量值比
较,其增量：
C≤1 μF:
1.1级：≤0.001
1.2级：≤0.002
2级≤0.004
C>1μF：见详细规范
≥4.2.4.2条中数值的
无永久性击穿、飞弧或外
壳的有害变形
无可见损伤
标志清新
AC/C：按适用，与4.4.2，
4.8.3或4.9.3条测量值
比较，
1.1级：≤1%
1.2级：≤3%
条款号和试验项目
（见注）
4.11稳态湿热
4.11.1初始测量
4.11.3最后测量
4.12耐久性
D或ND
GB 10190--88
续表2
试验条件
（见注④）
损耗角正切
绝缘电阻
电容量
损耗角正切（1kHz）
外观检查
电容量
损耗角正切
绝缘电阻
持续时间：
1级：2000h
2级：1000h
样本大小(n)和允许
不合格品数（pd）
见表1
见表1
见表1
见表1
见表1
性能要求
（见注①）
2级：≤5%
tgo：按适用，与4.3.1或
4.6.1条测量值比较，其
增量：C≤1μF：
1.1级：≤0.0015
1.2级：≤0.003
2级：≤0.005
C>1μF：见详细规范
≥4.2.4.2条中数值的
无可见损伤
标志清晰
AC/C:与4.11.1条测量
值比较，
1.1级：≤1%
1.2级：≤3%
2级：≤5%
tgs：与4.11.1条测量值
比较.其增量.C≤1uμF：
1级：≤0.001
2级：≤0.002
C>1μF：见详细规范
≥4.2，4.2条中数值的
条款号和试验项目
（见注）
4.12.1初始测量
4.12.5最后测量
4.2.6随温度而定的特性
（如适用）
4.13充电和放电
4.13.1初始测量
4.13.3最后测量
D或ND
电容量
GB1019088
续表2
试验条件
（见注①）
损耗角正切
CR>1μF:1 kHz
Cr>1 μF:10 kHz
外观检查
电容量
损耗角正切
绝缘电阻
电容量
绝缘电阻
电容量
损耗角正切：
Cr>1 μF:1 kHz
Cr≤1 μF:10 kHz
充电持续时间：s
放电持续时间：\s
电容量
样本大小(n)和允许
不合格品数（pd）
见表1
见表1
性能要求
（见注④）
无可见损伤
标志清晰
AC/C与4.12.1条测量
值比较，
1.1级:≤1%
1.2级：≤3%
2级：≤5%
tg8：与≤4.12.1条测量值
比较，其增量：
C≤1μF：
1级：≤0.002
2级：≤0.204
C>1μF：见详细规范
≥4.2.4.2条中数值的
AC/C:与4.13.1条测量
值比较，
1.1级:≤1%
1.2级：≤3%
2级:≤5%
