【国家标准(GB)】 电热设备的试验方法 第7部分：具有电子枪的电热设备

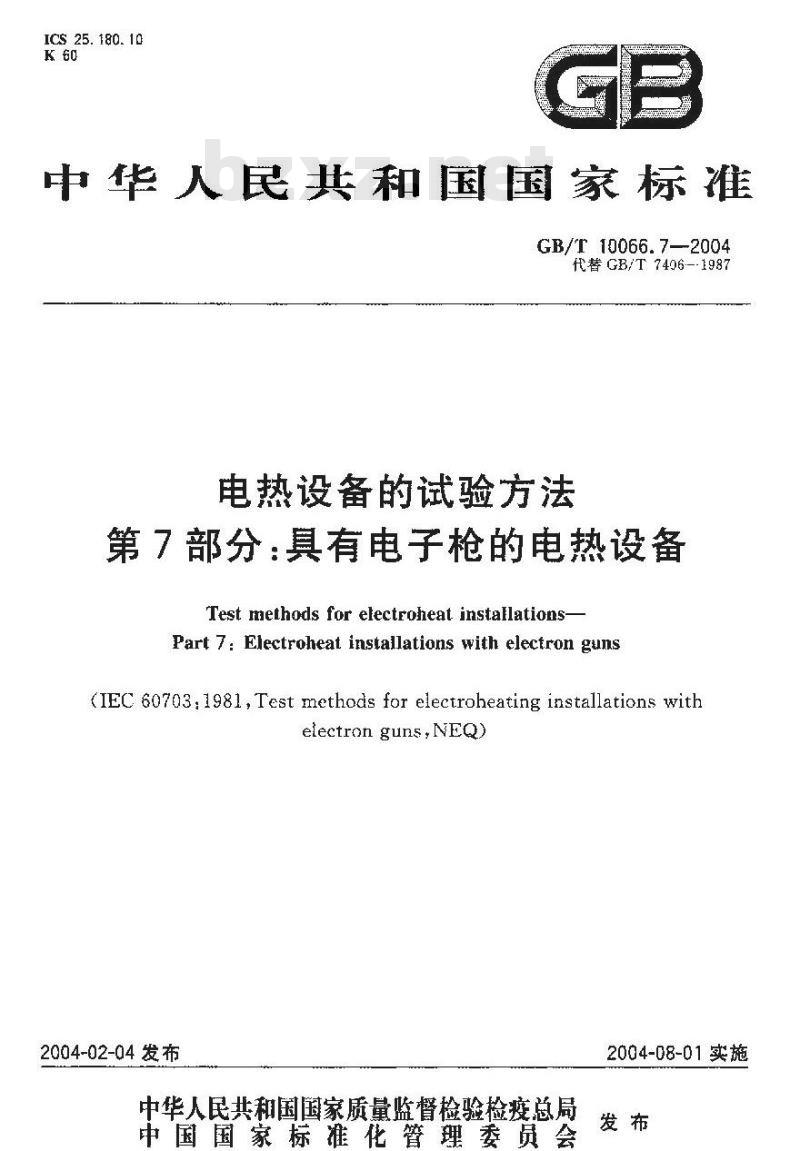

ICS 25. 180. 10
中华人民共和国国家标准
GB/T 10066.7-2004
代替GB/T7406-·1987
电热设备的试验方法
第7部分：真有电子枪的电热设备Test rnethods for electroheat installations-Part 7: Electroheat installations with electron guns(IEC 60703,1981, Test methods for electroheating installations withelectron guns,NEQ)
2004-02-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
GB/T 10066.7—2004

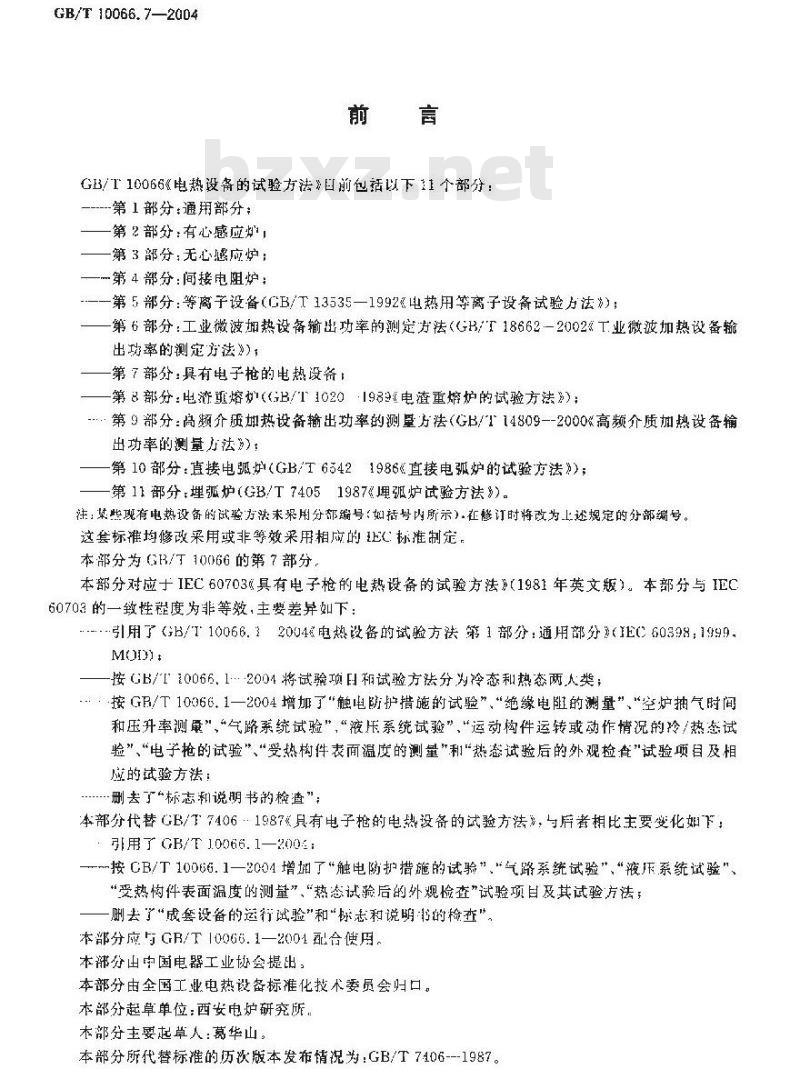

GB/I10066《电热设备的试验方法》国前包括以下11个部分：---第1部分：通用部分；
—第2部分：有心感应
第3部分：无心感应炉；
第4 部分:间接电阻炉;
——第5部分：等离子设备（CB/T13535—1992《电热用等离子设备试验力法》）；—第6部分：工业微波加热设备输出功率的测定方法（GB/\T18662-2002《T业微波加热设备输出功率的测定方法》），
一第7部分：具有电子枪的电热设备：—第8部分：电剂量熔（(B/T10201989%电渣重熔炉的试验方法》）；·第9部分：高频介质加热设备输出功率的测垦方法（GB/T14809--2000《高频介质加热设备输出功率的测量方法）
一第10部分：直接电弧炉（GB/T65421986《直接电弧炉的试验方法》）；—第11部分：埋孤炉（GB/T74051987《埋弧炉试验方法）注：某些现有电热设备的试验方法未采用分部蹦号：如括号内所示）在订时将改为上述规定的分部编号。这套标谁均修改采用或非等效采用相励的E标准制定，本部分为GB/丁10066的第7部分，本部分对应于IEC60703“具有电子枪的电热设备的试验方法》（1981年英文版）。本部分与IEC60703的一致性程度为非等效，主要差异如下：---引用了（GB/T10066.32004电热设备的试验方法第1部分：通用部分*（EC60398：1999.MOD):
按B/T10066.1-2004将试验项日和试验方法分为冷态和热态两人类按GB/T10066.1一2004增加了“触电防护措施的试验”、“绝缘电阻的测量”、“空炉抽气时间和压升率测最”、“气路系统试验”，“液压系统试验”、“运动构件运转或动作情况的冷/热态试验”、“电子抢的试验”、“受热构件表面温度的测量”利“热态试验后的外观捡套”试验项目及相应的试验方法：
删去了“标志和说明书的检查”本部分代替GB/T7406：1987具有电子抢的电热设备的试验方法》，与底者相比主要变化如下：引用了GB/T 10066.1—2002：
一--~按CB/T10066.1一2004增加了\触电防护措施的试验”\气路系统试验”、“液系统试验”、“受热构件表面温度的测量”、“热态试验后的外观检查”试验项目及其试验方法；一删去了“成套设备的运行试验”和“标志和说明前的检查”，本部分席万GB/下10066.1一2004配合便用。本部分山中国电器工业协会提出，本部分由全国工业电热设备标准化技术委员会归口。本部分越草单位：西安电炉研究所，本部分主要起草人：葛华山。
本部分所代替标推的厉次版本发布情况为：GB/T7106---1987。1范围

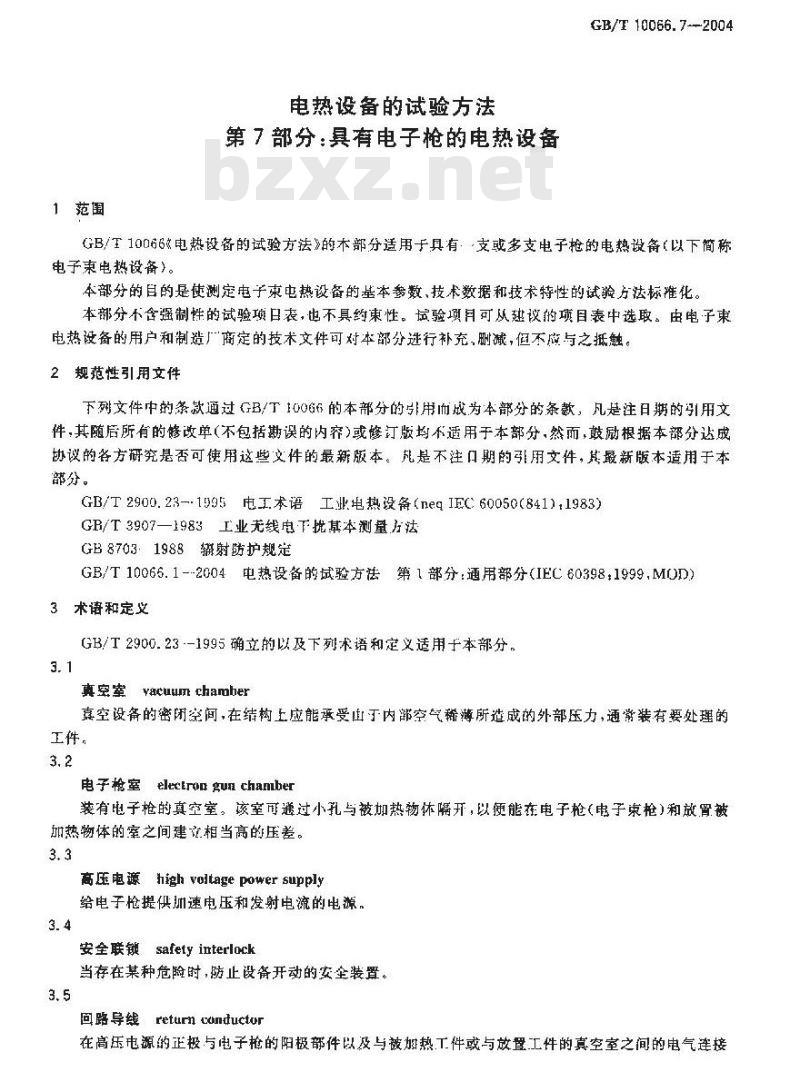

电热设备的试验方法
第7部分：具有电子枪的电热设备GB/T 10066.7--2004
GB/T10066电热设备的试验方法》的本部分适用于具有：支或多支电子抢的电热设备（以下简称电子束电热设备）。
本部分的自的是使测定电子束电热设备的基本参数、技术数据和技术特性的试验方法标准化。本部分不含强制性的试验项日表，也不具约束性。试验项月可从建议的项目表中选取。由电子束电热设备的用户和制造厂广商定的技术文件可对本部分选行补充，删减，但不成与之抵触。2规范性引用文件
下列文件中的条款通过B/T1006的本部分的号用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。死是不注口期的引用文件，其最新版本适用于本部分。
GB/T2900.23-·1995电工本语工业电热设备（neqIEC60050(841)1983）GB/T3907—1983工业无线电下扰基本测量法GB87031988辑射防护规定
GB/T10066.1-2004电热设备的试验方法第1部分：通用部分（IEC603981999，M0D）3术语和定义
GB/T2900.23·-1995确立的以及下列术语和定义适用于本部分，3.1
真空室yacuumchamber
喜空设备的密闭空间，在结构上应能承受面丁内部空气稀薄所造成的外部压力，通常装有要处理的工件，
电子枪室elecErongun chamber
装有电子枪的真空室。该室再过小孔与被加热物休隔开，以便能在电子枪（电子束枪）和放置被加热物体的室之间建文相当高的压差。3.3
高压电源highvoitagepowersuppls给电子枪提供训速电压和发射电流的电源。3. 4免费标准下载网bzxz
安全联锁safetyinterlock
当存在某种危险时，防止设备开动的安全装置。3.5
回路导线returnconductur

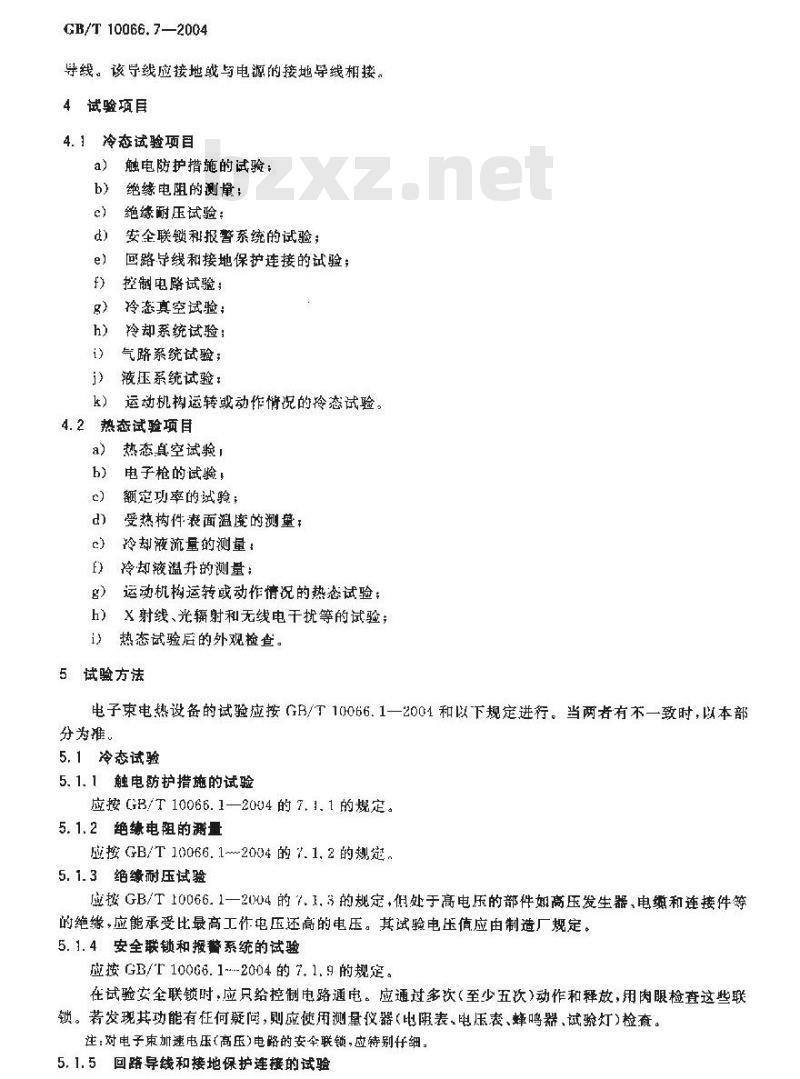

在高压电源的正极与电子枪的阳极部件以及与被加热工件或与放暨工件的真空室之间的电气连接GB/T10066.7—2004
导线。该导线应接地与电源的接地导线相接。4试验项目
4.1冷态试验项目
触电防护措施的试验：
绝缘电阻的测量：
绝缘耐压试验：
安全联锁科报警系统的试验，
回路导线和接地保护连接的试验；控制电试验：
冷态真空试验；
冷却系统试验：
i）气路系统试验；
i）液压系统试验：
k）运动机构运转或动作情况的冷态试验。4.2热态试验项目
热态真空试验！
电子枪的试验！
额定功率的试验；
受热构件表面温魔的测量：
c）冷却液流量的测量：
F）冷却液温升的测量：
运动机构运转或动作情况的热态试验；h）X射线、光辐射和无线电干扰等的试验；热态试验后的外观检查。
5试验方法
电子束电热设备的试验应按GB/T10066.1一2004和以下规定进行。当两者有不一致时，以本部分为推。
5.1冷态试验
5.1.1触电防护措施的试验
应按GB/T10066.1—2004的7、.1的规定。5.1.2绝续电阻的测量
应按GB/T10066.1~~2004的7.1.2的规5.1.3绝缴耐压试验

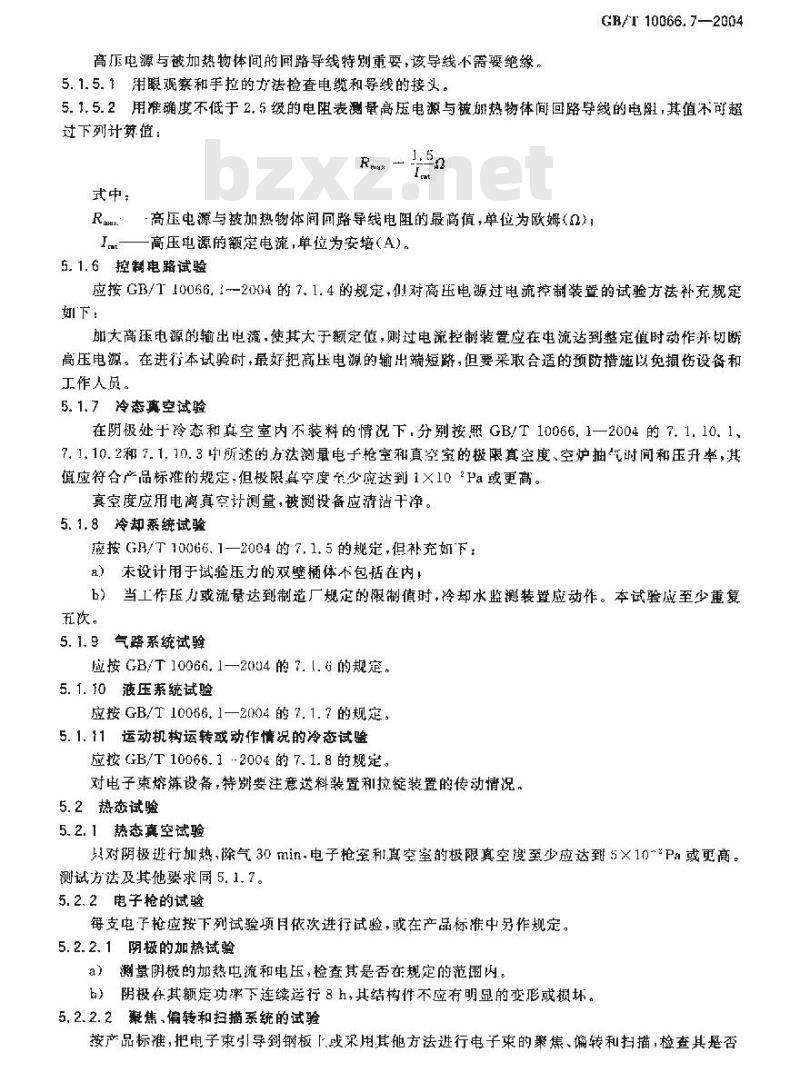

应按GB/T10066.1一2004的7.1，3的规定，假处于高电压的部件如高压发生器，电缴和连接件等的绝缴，应能承受比最高工作电压还高的电压。其试验电压值应由制造厂规定。5.1.4安全联锁和报警系统的试验应按GB/T10066.1-2004的7.1.9的规定。在试验安全联锁时，应只给控制电路通电。应通过案次（至少五次）动作和释放，用肉眼检查这些联锁。若发现其功能有任何凝问，则应使用测量仪器（电阴表，电压表、蜂鸣器、试验灯）检套。注：对电子束加速电压(高压)电路的安伞联锁，应特别仔细：5.1.5回路导线和接地保护连接的试验高压电源与被加热物体间的路导线特别重要，该导线不需要绝缘。5.1.5.1用眼观察和手拉的力法检查电缆和导线的接头：。GB/T 10066.7—2004
5.1.5.2用准确度不低于2.5级的电阻表测量高压电源与被邮热物体间回路导线的电阻，其值不可超过下列计算值：
式中：
R高压电源与披加热物体间回路导线电阻的最商值，单位为欧姆（Q)：I.—高压电源的额定电流,单位为安培(A)5.1.6控制电路试验
应按GB/T10066.12004的7.1.4的规定，！对高压电源过电流控制装置的试验方法补充规定如下：
邮大高压电源的输出电流，使其大于额定值，则过电流控制装置应在电流达整定值时动作许切断高压电源。在进行本试验时，最好把高压电源的输出端短露，但要采取合适的预防措施以免捐伤设备和工作人员。
5.1.7冷态真空试验
在阴极处于冷态和真空室内不装料的情况下，分别按照GB/T10066.1一2004的7.1.10.1、7.1.10.2和7.1.70.3中所述的方法翘量电子枪室和真空室的极限真空度、空炉抽气时间和压升率，其值应符合产品标推的规定，但极限真空度危少应达到1×102Pa或更高。真空度应用电离真空计测量，被测设备应清洁干净。5.1.8冷却系统试验
应按G月/T10066.1一2004的7.1.5的规定,但补充如下：）末设计用于试验压力的双壁插体不包括在内！b）当工作压力或流量达到制造厂规定的限制值时，冷却水监测装置应动作。本试验应至少重复五次。
5.1.9气路系统试验
应按GB/T10066.1—2004的7.[.6的规定。5.1.10液压系统试验
应按GB/T10066.1—2004的7.1.7的规定。5.1.11运动机构运转或动作情况的冷态试验应按GB/T10066.12004的7.1.8的规定。对电子束熔炼设备，特别要注意送料装置和拉锭装置的传动情况，5.2热态试验
5. 2. 1热态真空试验
只对阴极进行加热，除气30min.电子枪利真空室的极限真空度至少应达到5×10~\Pa或更高。测试方法及其他要求同5.1.7。
5.2.2电子枪的试验
每支电子抢应按下列试验项月依次进行试验，或在产品标推中另作规定。5.2.2.1阴极的加热试验
a）测掌阴极的加热电流和电压，检查其是否在规定的范围内。b）阴极在其额定功案下连续运行8h，其结构件不应有明显的变形或损坏。5.2.2.2焦、偏转和扫描系统的试验按产品标准，把电子束引导到钢板「或采用其他方法进行电子束的焦、偏转和扫描，检查其是否GB/T 10066.7—2004
符合设计和使用要求。
5.2. 3题定功率的试验
在进行本试验之前，应首先试验过电流控制装暨的功能是否正常。试验时应按制造广的技术规范加大发射电流使其超过额定值。本试验包括以下两个内睿：
a）在每支电子抢的额定动率下测量电子枪的加速电压和发射电流：b）在设备的总额定功率下分别测量各电子检的加速电压和发射电流。试验应按产品标准的规定进行。发射电流和高电压应当用准确度不低于1.5级的直流仪表测量，其镇应在规定的范围内。5.2.4受热构件衰面温度的避量
应按GB/T10066.1—2004的7.2.1的规定。测最应在稳态和额定功率下进行。5. 2. 5冷却液流量的测囊
应按GB/T10066.1--2004的7.2.2.1的规定。5. 2. 6冷却液激升的瓣量
应按GB/T10066.1—2004的7.2.2.2的规定。量应在稳态和额定功率下进行。冷却液进出口处的温度每5min读次数据：至少测30min。在进出口处所读得的平均温度的差值即为冷却获的温升。5.2.7塔动机构运转或动作情况的热态试验在热态试验的过程中接5.1！所述方法和要求进行，5.2.8X-射线、光辐射和无线电干扰等的试验本试验应与5.2.3的试验结合在额定功率下进行，X-射线、光辐射、无线电干扰和对电辆的谐波涉的测量值应符合有关国家标谁和本设备的使用要求。试验方法应采用有关国家标准的规定，如X射裁试验采用GB8703一1988，无线电干扰的试验采用GB/T3907—1983。电网的谱波分量用谱波分析仪在电子束电热设备的交流输入端处测量，5.2.9热态试验后的外观检查
应按GB/T10066.1--2004的7.2.8的规定。6试间
6.1除有关无线电干扰和对电网的谐波T扰试验以及绝缘耐瓜试验外，4.1和4.2所列的其余各项试验应至少每半年做一次，在大修和长期停用后也应重做这些试验对电子枪室和真空简体作任何改动，即使是很小的改动，都应另做X-射线的辐射试验。
